三、交变电流.ppt

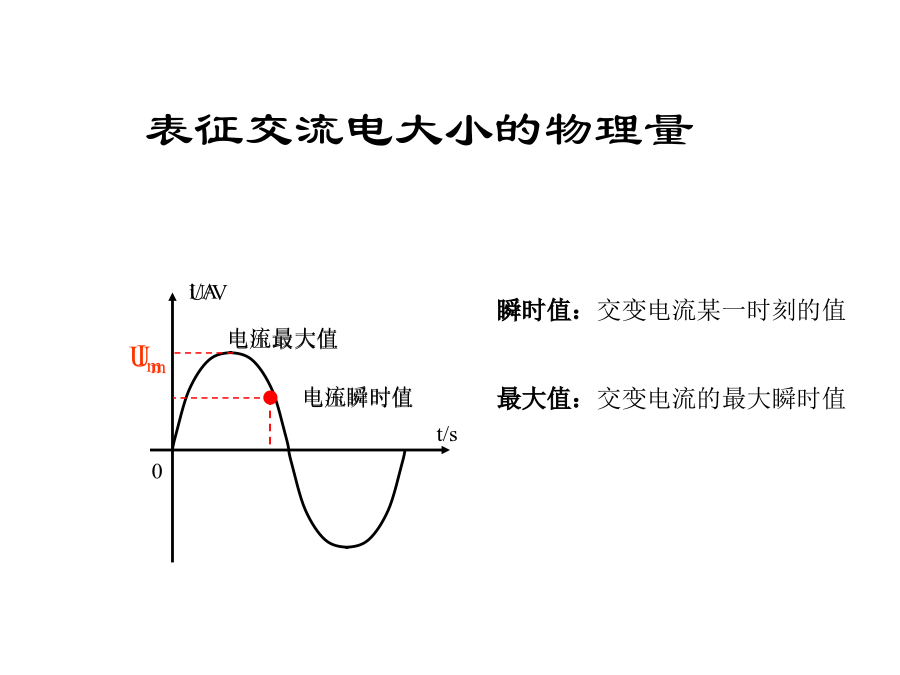

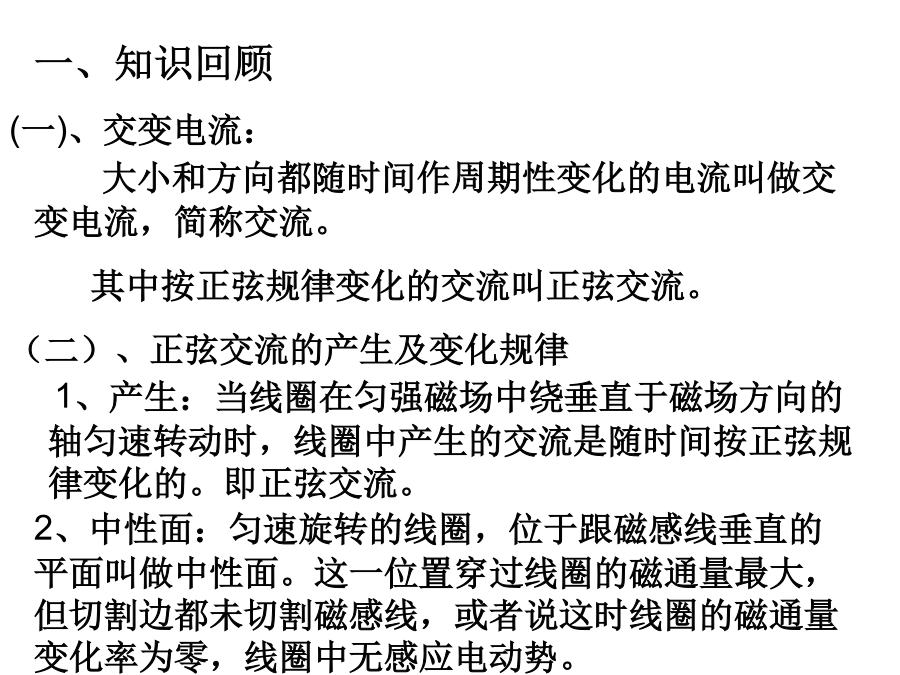

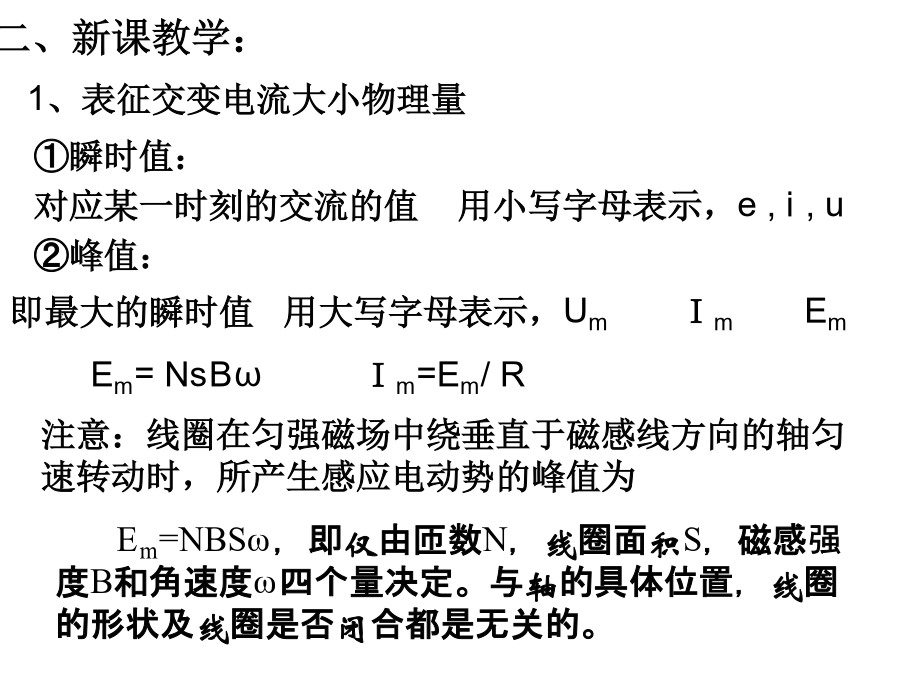

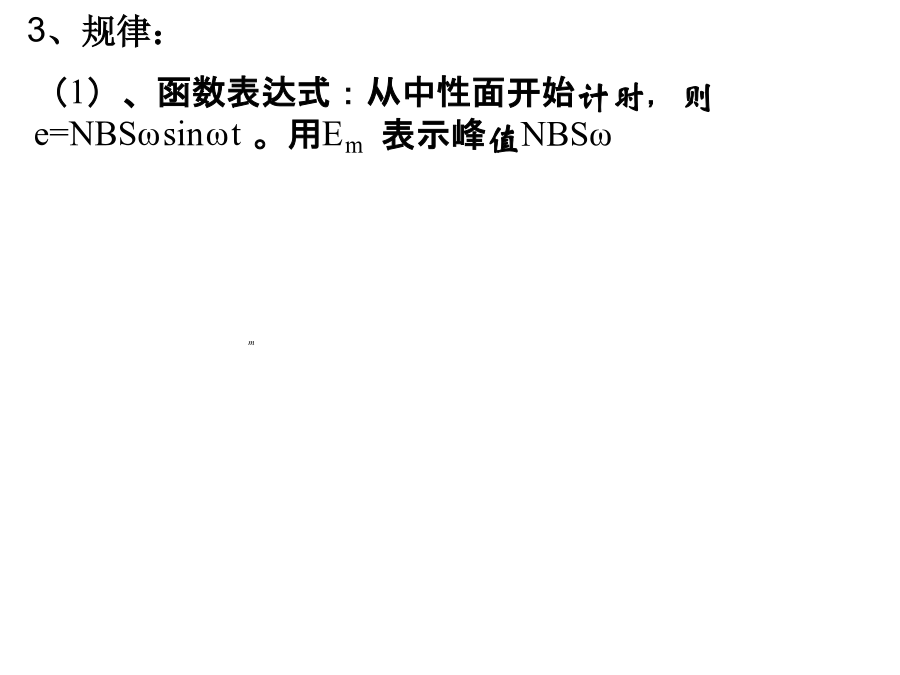

描述交变电流的物理量一、知识回顾3、规律：二、新课教学：表征交流电大小的物理量③有效值：4、交流用电器的额定电压和额定电流指的是有效值；交流电流表和交流电压表的读数是有效值。对于交流电若没有特殊说明的均指有效值。③平均值：④周期和频率表征交流电变化快慢的物理量【例1】某交流发电机产生的感应电动势与时间的关系，如图所示，如果其它条件不变，仅使线圈的转速加倍，则交流电动势的最大值和周期分别变为------------------（）解析：从图中看出，该交流电的最大值和周期分别是：Em＝100V，T＝0.04s，而最大值Em＝NBSω，周期T＝2π／ω；当线圈转速加倍时，ω’＝2ω，故Em’＝2Em＝200V，T’＝T／2＝0.02s.故选B。【练习1】如图所示为某正弦交流电流的图像，求其峰值、周期和角速度，并写出该电流的瞬时值表达式。解析：从图中可看出交变电流的周期T＝0.02s，在t＝0.0025s＝T／8时，电流为14.14A，而t＝T／8时线圈从中性面转过的角度为45°。【例2】如图表示一交流的电流随时间变化的图像，此交变电流的有效值是多大？解析：交流的有效值等于热效应与此交流等效的直流电的值，为分析方便，可选交流电的一个周期进行研究。设此交变电流的有效值为I，根据交流有效值的定义，有：〖练习2〗如图所示为一交流电的电压随时间变化的图像，求此交流电的电压的有效值。[例3]、如图表示一交流随时间变化的图像，求此交流的有效值。【例4】图中两交变电流通过相同的电阻R。求：（1）分别写出它们的有效值、周期和频率。（2）计算它们在R上产生的功率之比。解析：〖练习3〗一个电阻接在10V的直流电源上，它的发热功率是P，当接到电压为u=10sinωtV的交流电源上，它的发热功率--------------------（）A．0.25PB．0.5PC．PD．2P
