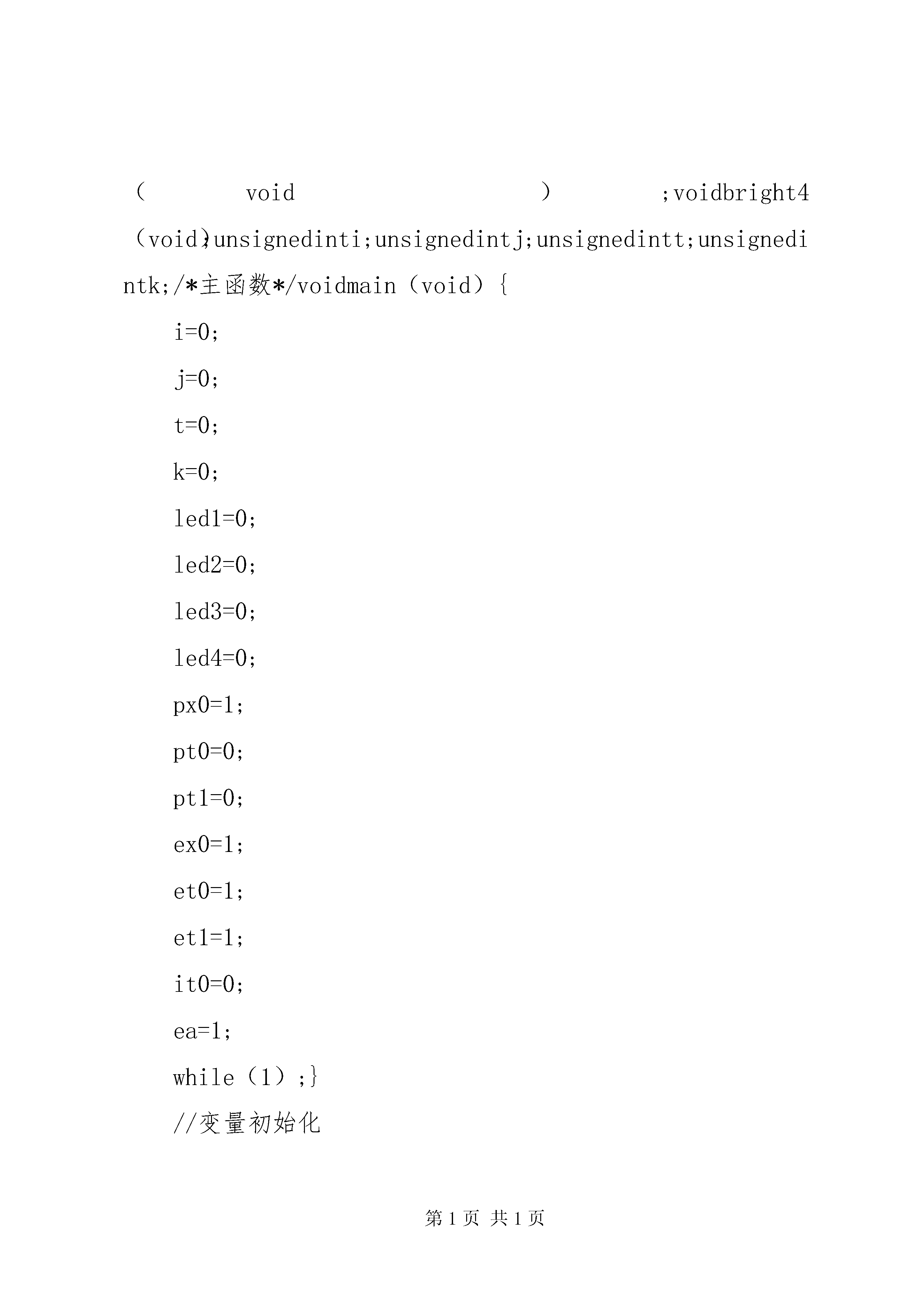

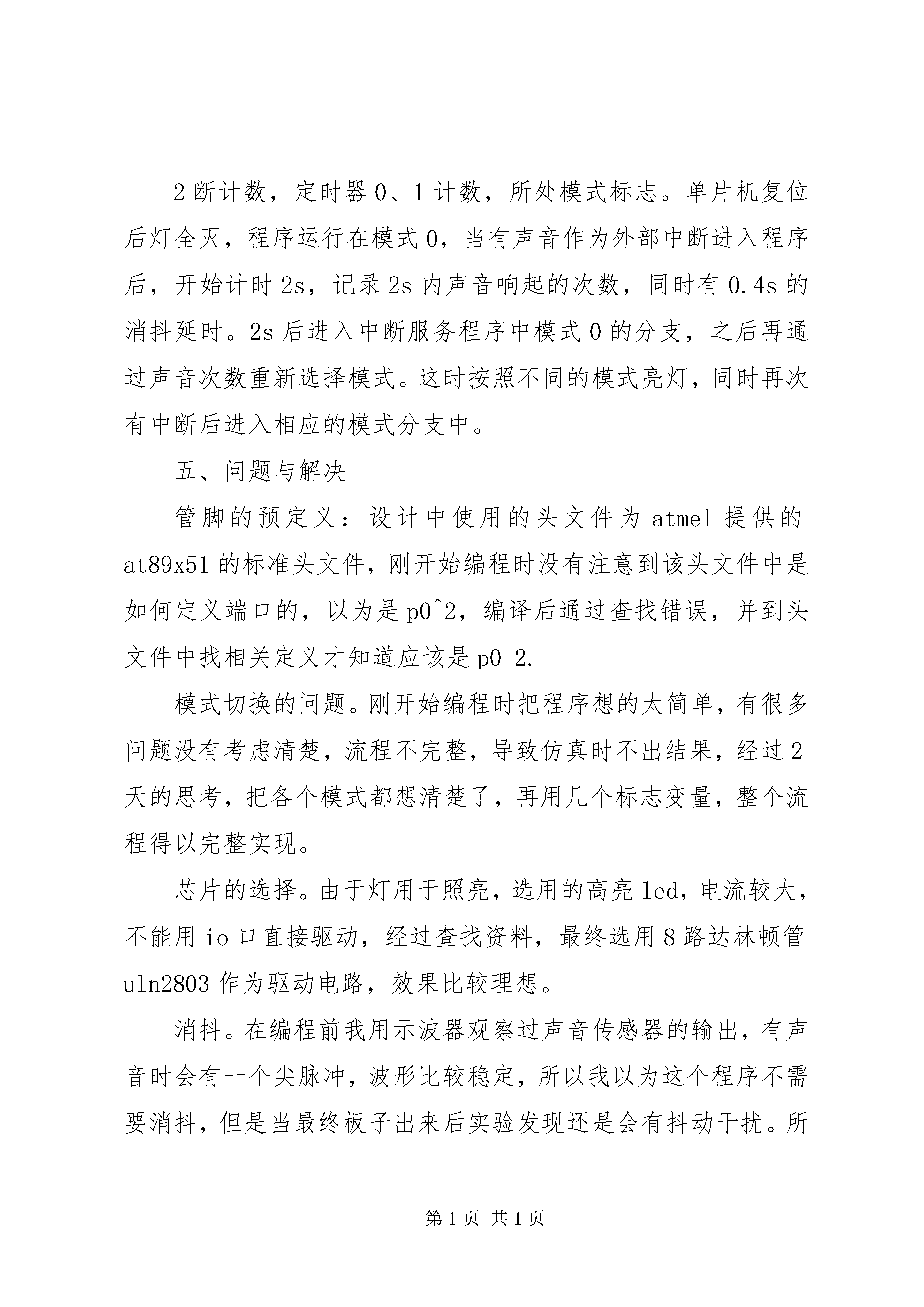

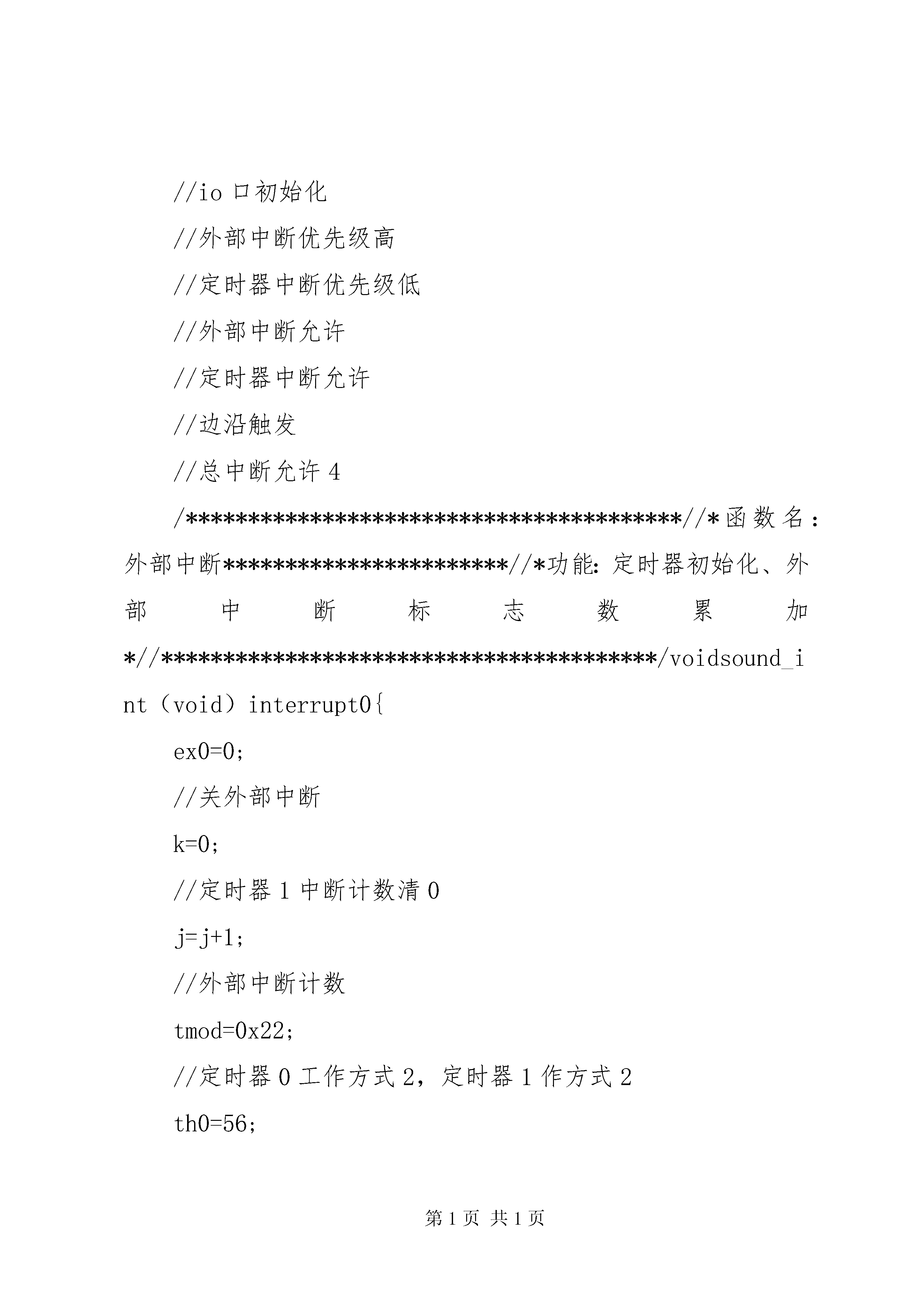

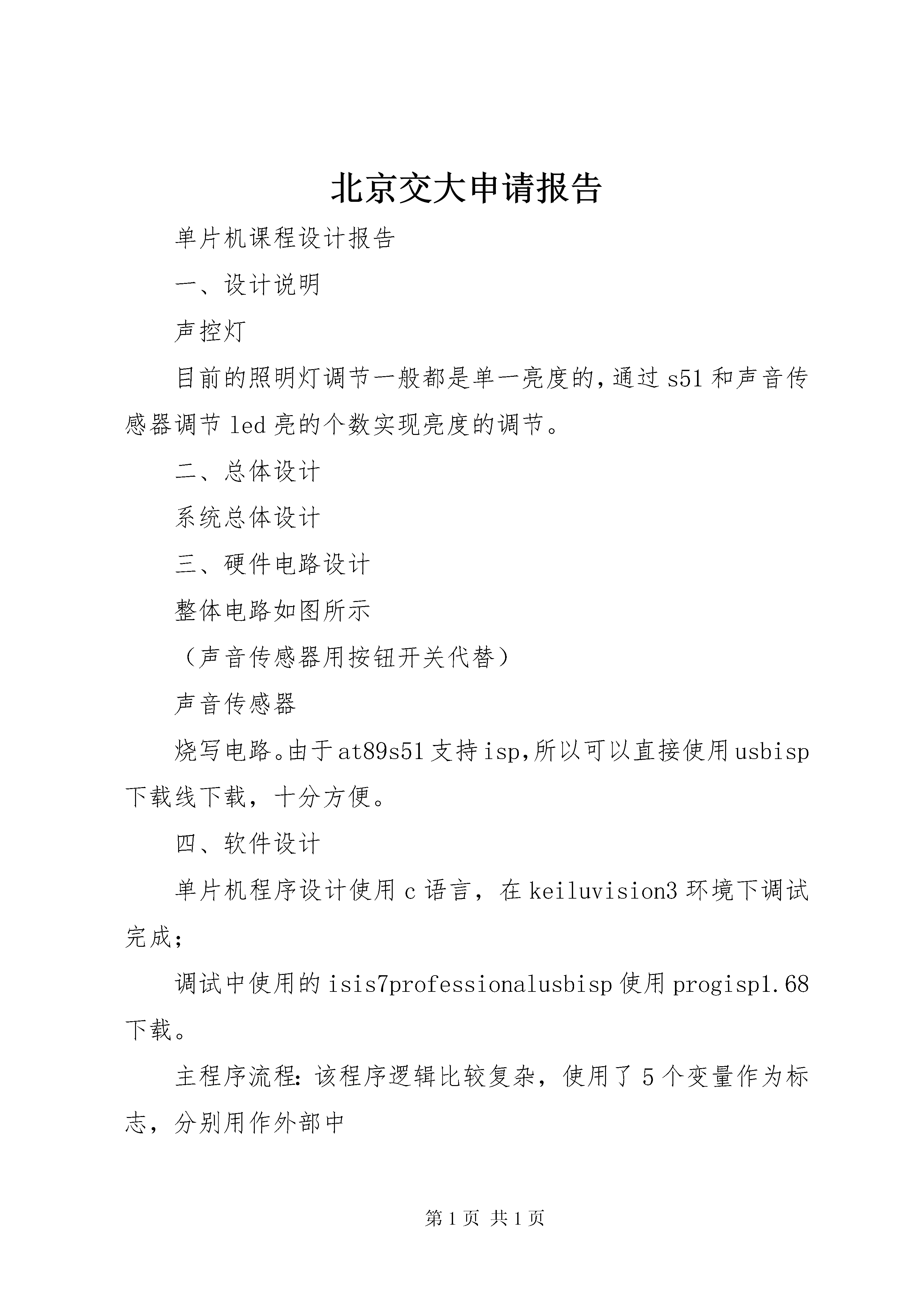

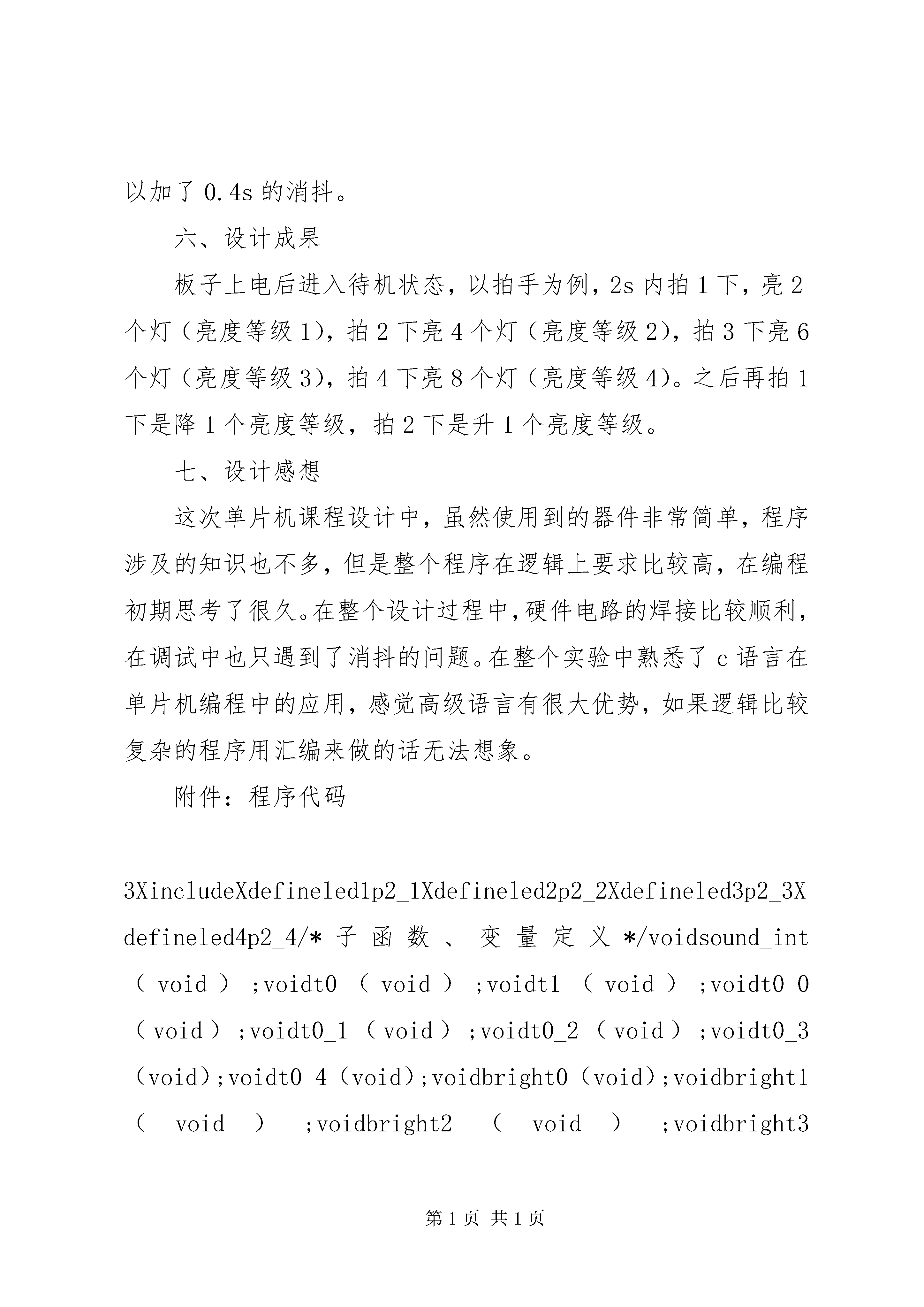

北京交大申请报告单片机课程设计报告一、设计说明声控灯目前的照明灯调节一般都是单一亮度的，通过s51和声音传感器调节led亮的个数实现亮度的调节。二、总体设计系统总体设计三、硬件电路设计整体电路如图所示（声音传感器用按钮开关代替）声音传感器烧写电路。由于at89s51支持isp，所以可以直接使用usbisp下载线下载，十分方便。四、软件设计单片机程序设计使用c语言，在keiluvision3环境下调试完成；调试中使用的isis7professionalusbisp使用progisp1.68下载。主程序流程：该程序逻辑比较复杂，使用了5个变量作为标志，分别用作外部中2断计数，定时器0、1计数，所处模式标志。单片机复位后灯全灭，程序运行在模式0，当有声音作为外部中断进入程序后，开始计时2s，记录2s内声音响起的次数，同时有0.4s的消抖延时。2s后进入中断服务程序中模式0的分支，之后再通过声音次数重新选择模式。这时按照不同的模式亮灯，同时再次有中断后进入相应的模式分支中。五、问题与解决管脚的预定义：设计中使用的头文件为atmel提供的at89x51的标准头文件，刚开始编程时没有注意到该头文件中是如何定义端口的，以为是p0^2，编译后通过查找错误，并到头文件中找相关定义才知道应该是p0_2.模式切换的问题。刚开始编程时把程序想的太简单，有很多问题没有考虑清楚，流程不完整，导致仿真时不出结果，经过2天的思考，把各个模式都想清楚了，再用几个标志变量，整个流程得以完整实现。芯片的选择。由于灯用于照亮，选用的高亮led，电流较大，不能用io口直接驱动，经过查找资料，最终选用8路达林顿管uln2803作为驱动电路，效果比较理想。消抖。在编程前我用示波器观察过声音传感器的输出，有声音时会有一个尖脉冲，波形比较稳定，所以我以为这个程序不需要消抖，但是当最终板子出来后实验发现还是会有抖动干扰。所以加了0.4s的消抖。六、设计成果板子上电后进入待机状态，以拍手为例，2s内拍1下，亮2个灯（亮度等级1），拍2下亮4个灯（亮度等级2），拍3下亮6个灯（亮度等级3），拍4下亮8个灯（亮度等级4）。之后再拍1下是降1个亮度等级，拍2下是升1个亮度等级。七、设计感想这次单片机课程设计中，虽然使用到的器件非常简单，程序涉及的知识也不多，但是整个程序在逻辑上要求比较高，在编程初期思考了很久。在整个设计过程中，硬件电路的焊接比较顺利，在调试中也只遇到了消抖的问题。在整个实验中熟悉了c语言在单片机编程中的应用，感觉高级语言有很大优势，如果逻辑比较复杂的程序用汇编来做的话无法想象。附件：程序代码3XincludeXdefineled1p2_1Xdefineled2p2_2Xdefineled3p2_3Xdefineled4p2_4/*子函数、变量定义*/voidsound_int（void）;voidt0（void）;voidt1（void）;voidt0_0（void）;voidt0_1（void）;voidt0_2（void）;voidt0_3（void）;voidt0_4（void）;voidbright0（void）;voidbright1（void）;voidbright2（void）;voidbright3（void）;voidbright4（void）;unsignedinti;unsignedintj;unsignedintt;unsignedintk;/*主函数*/voidmain（void）{i=0;j=0;t=0;k=0;led1=0;led2=0;led3=0;led4=0;px0=1;pt0=0;pt1=0;ex0=1;et0=1;et1=1;it0=0;ea=1;while（1）;}//变量初始化//io口初始化//外部中断优先级高//定时器中断优先级低//外部中断允许//定时器中断允许//边沿触发//总中断允许4/****************************************//*函数名：外部中断***********************//*功能：定时器初始化、外部中断标志数累加*//****************************************/voidsound_int（void）interrupt0{ex0=0;//关外部中断k=0;//定时器1中断计数清0j=j+1;//外部中断计数tmod=0x22;//定时器0工作方式2，定时器1作方式2th0=56;//定时中断1次200ustl0=56;tf0=0;//定时器0清0tr0=1;//启动t0th1=56;tl1=56;tf1=0;tr1=1;}/**********************************
