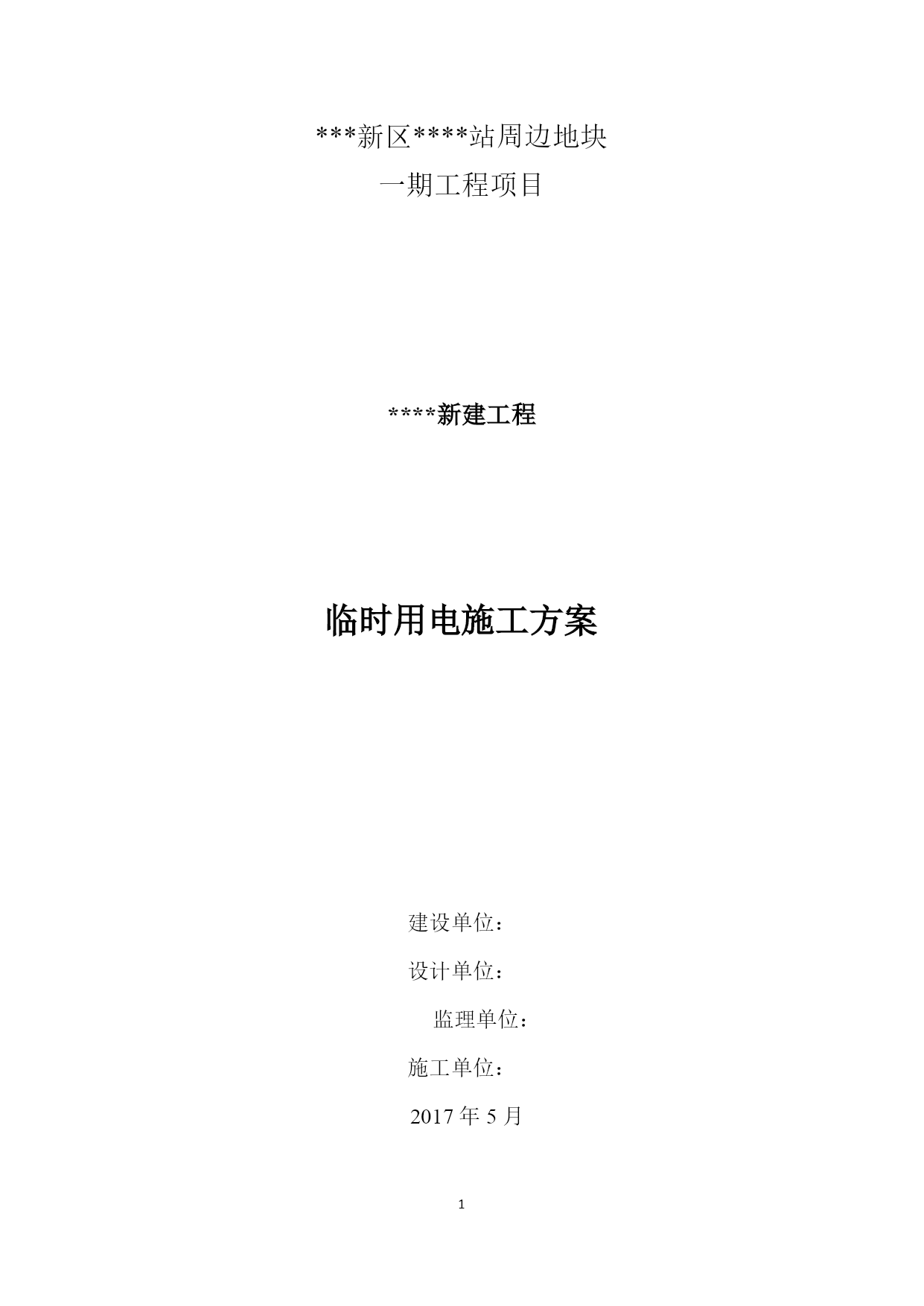

***新区****站周边地块
一期工程项目

周泰路（周祝公路～韵涛路）新建工程
周秀路（周祝公路～韵涛路）新建工程
****新建工程

临时用电施工方案

建设单位：
设计单位：
监理单位：
施工单位：
2017年5月

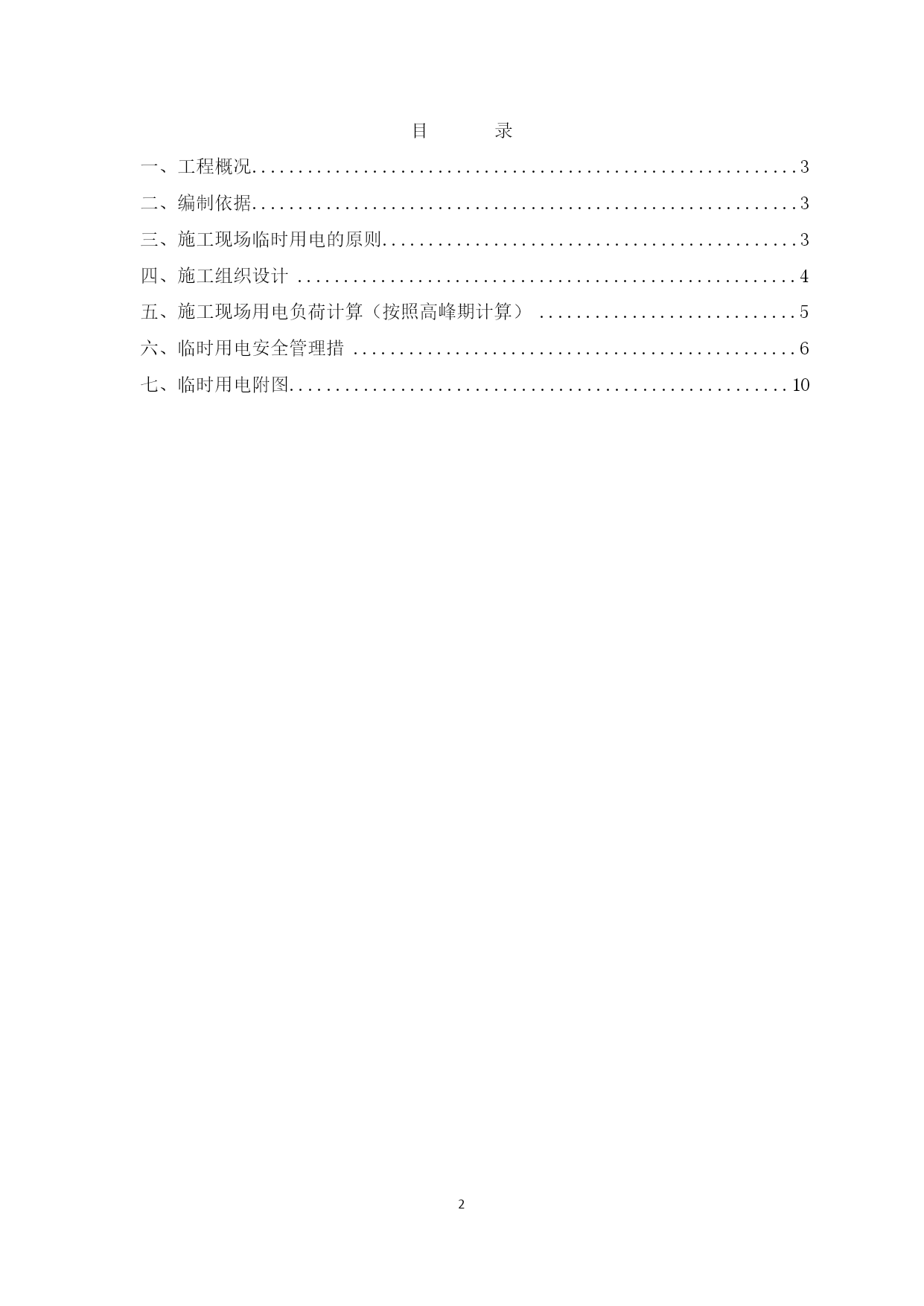

目录
TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc7354"一、工程概况 3
HYPERLINK\l"_Toc24135"二、编制依据 3
HYPERLINK\l"_Toc13397"三、施工现场临时用电的原则 3
HYPERLINK\l_Toc25761四、施工组织设计 4
HYPERLINK\l"_Toc6241"五、施工现场用电负荷计算（按照高峰期计算） 5
HYPERLINK\l"_Toc18153"六、临时用电安全管理措 6
HYPERLINK\l"_Toc32090"七、临时用电附图 10

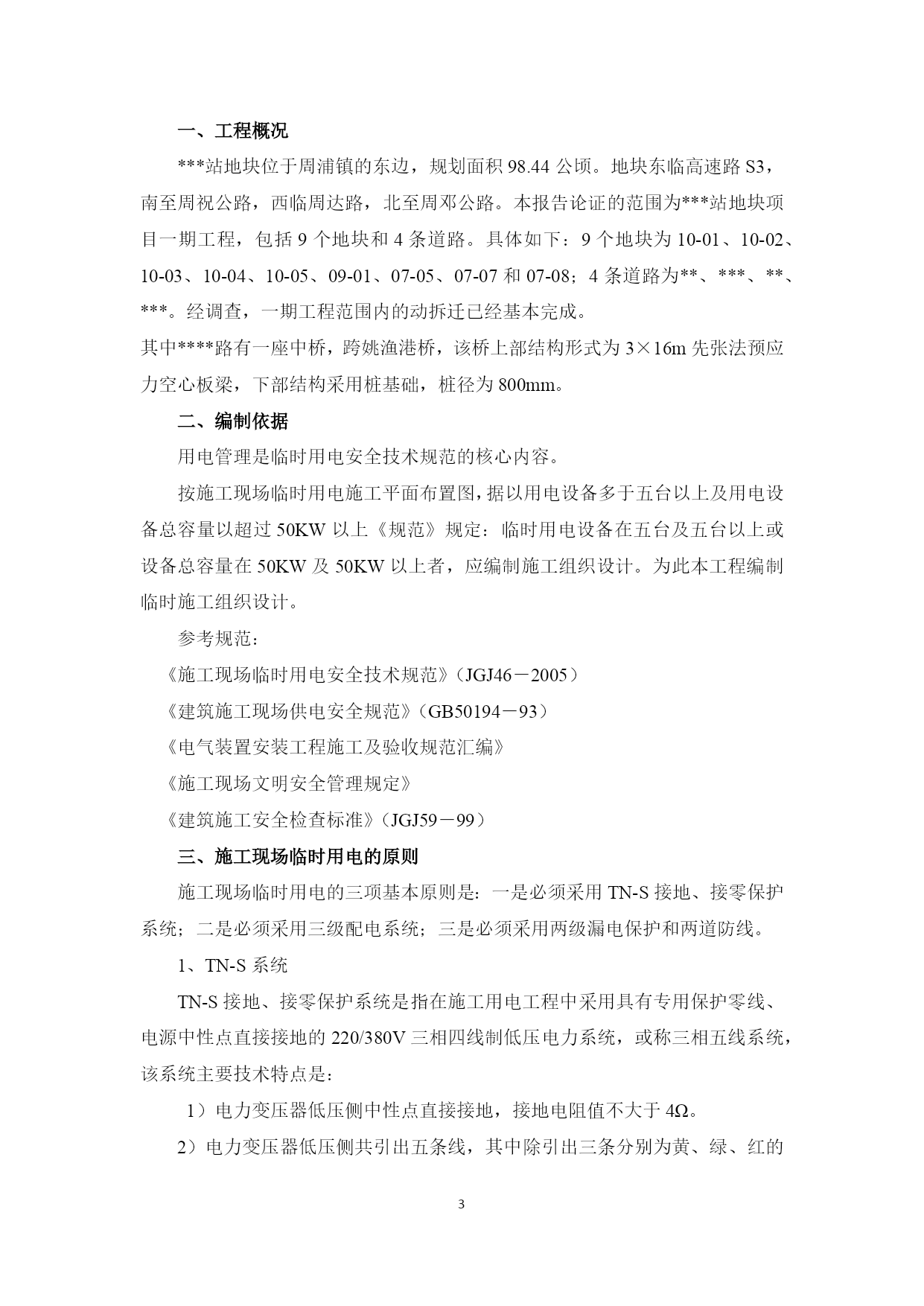

一、工程概况
***站地块位于周浦镇的东边，规划面积98.44公顷。地块东临高速路S3，南至周祝公路，西临周达路，北至周邓公路。本报告论证的范围为***站地块项目一期工程，包括9个地块和4条道路。具体如下：9个地块为10-01、10-02、10-03、10-04、10-05、09-01、07-05、07-07和07-08；4条道路为**、***、**、***。经调查，一期工程范围内的动拆迁已经基本完成。
其中****路有一座中桥，跨姚渔港桥，该桥上部结构形式为3×16m先张法预应力空心板梁，下部结构采用桩基础，桩径为800mm。
二、编制依据
用电管理是临时用电安全技术规范的核心内容。
按施工现场临时用电施工平面布置图，据以用电设备多于五台以上及用电设备总容量以超过50KW以上《规范》规定：临时用电设备在五台及五台以上或设备总容量在50KW及50KW以上者，应编制施工组织设计。为此本工程编制临时施工组织设计。
参考规范：
《施工现场临时用电安全技术规范》（JGJ46－2005）
《建筑施工现场供电安全规范》（GB50194－93）
《电气装置安装工程施工及验收规范汇编》
《施工现场文明安全管理规定》
《建筑施工安全检查标准》（JGJ59－99）
三、施工现场临时用电的原则
施工现场临时用电的三项基本原则是：一是必须采用TN-S接地、接零保护系统；二是必须采用三级配电系统；三是必须采用两级漏电保护和两道防线。
1、TN-S系统
TN-S接地、接零保护系统是指在施工用电工程中采用具有专用保护零线、电源中性点直接接地的220/380V三相四线制低压电力系统，或称三相五线系统，该系统主要技术特点是：
1）电力变压器低压侧中性点直接接地，接地电阻值不大于4Ω。

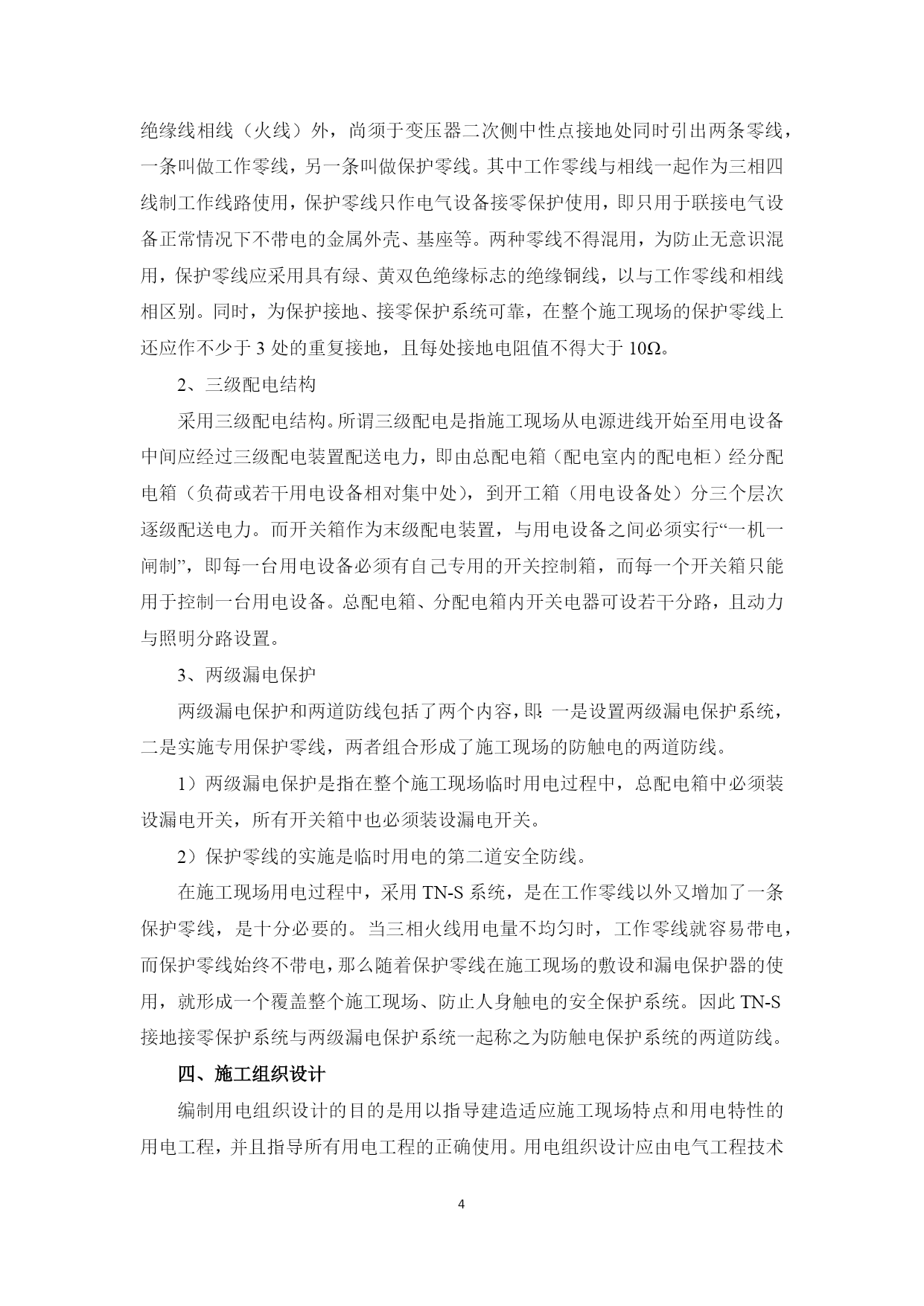

2）电力变压器低压侧共引出五条线，其中除引出三条分别为黄、绿、红的绝缘线相线（火线）外，尚须于变压器二次侧中性点接地处同时引出两条零线，一条叫做工作零线，另一条叫做保护零线。其中工作零线与相线一起作为三相四线制工作线路使用，保护零线只作电气设备接零保护使用，即只用于联接电气设备正常情况下不带电的金属外壳、基座等。两种零线不得混用，为防止无意识混用，保护零线应采用具有绿、黄双色绝缘标志的绝缘铜线，以与工作零线和相线相区别。同时，为保护接地、接零保护系统可靠，在整个施工现场的保护零线上还应作不少于3处的重复接地，且每处接地电阻值不得大于10Ω。
2、三级配电结构
采用三级配电结构。所谓三级配电是指施工现场从电源进线开始至用电设备中间应经过三级配电装置配送电力，即由总配电箱（配电室内的配电柜）经分配电箱（负荷或若干用电设备相对集中处），到开工箱（用电设备处）分三个层次逐级配送电力。而开关箱作为末级配电装置，与用电设备之间必须实行“一机一闸制”，即每一台用电设备必须有自己专用的开关控制箱，而每一个开关箱只能用于控制一台用电设备。总配电箱、分配电箱内开关电器可设若干分路，且动力与照明分路设置。
3、两级漏电保护
两级漏电保护和两道防线包括了两个内容，即：一是设置两级漏电保护系统，二是实施专用保护零线，两者组合形成了施工现场的防触电的两道防线。
1）两级漏电保护是指在整个施工现场临时用电过程中，总配电箱中必须装设漏电开关，所有开关箱中也必须装设漏电开关。
2）保护零线的实施是临时用电的第二道安全防线。
在施工现场用电过程中，采用TN-S系统，是在工作零线以外又增加了一条保护零线，是十分必要的。当三相火线用电量不均匀时，工作零线就容易带电，而保护零线始终不带电，那么随着保护零线在施工现场的敷设和漏电保护器的使用，就形成一个覆盖整个施工现场、防止人身触电的安全保护系统。因此TN-S接地接零保护系统与两级漏电保护系统一起称之为防触电保护系统的
