钢板桩拔桩方案

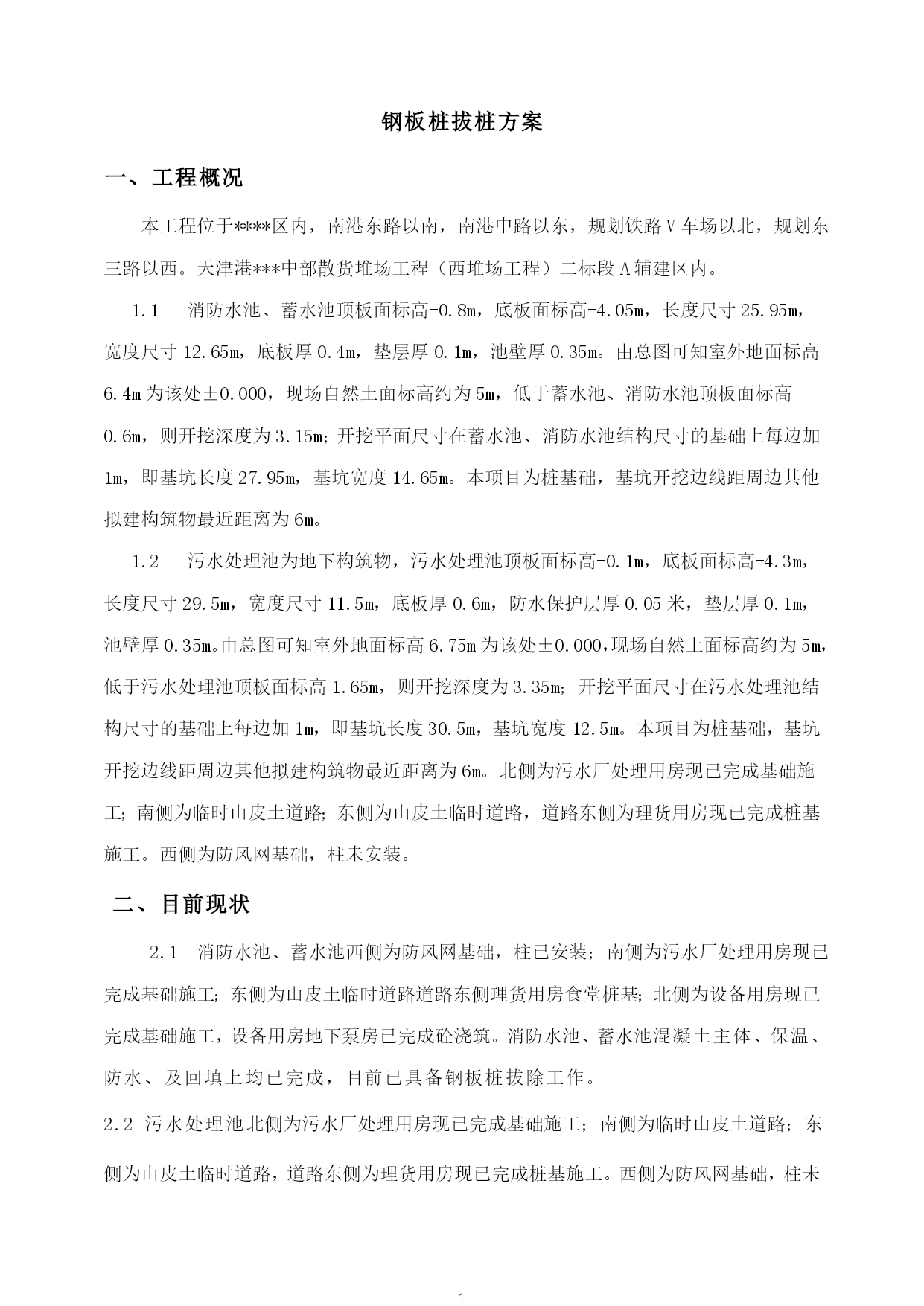

一、工程概况
本工程位于****区内，南港东路以南，南港中路以东，规划铁路V车场以北，规划东三路以西。天津港***中部散货堆场工程（西堆场工程）二标段A辅建区内。
1.1消防水池、蓄水池顶板面标高-0.8m，底板面标高-4.05m，长度尺寸25.95m，宽度尺寸12.65m，底板厚0.4m，垫层厚0.1m，池壁厚0.35m。由总图可知室外地面标高6.4m为该处±0.000，现场自然土面标高约为5m，低于蓄水池、消防水池顶板面标高0.6m，则开挖深度为3.15m；开挖平面尺寸在蓄水池、消防水池结构尺寸的基础上每边加1m，即基坑长度27.95m，基坑宽度14.65m。本项目为桩基础，基坑开挖边线距周边其他拟建构筑物最近距离为6m。
1.2污水处理池为地下构筑物，污水处理池顶板面标高-0.1m，底板面标高-4.3m，长度尺寸29.5m，宽度尺寸11.5m，底板厚0.6m，防水保护层厚0.05米，垫层厚0.1m，池壁厚0.35m。由总图可知室外地面标高6.75m为该处±0.000，现场自然土面标高约为5m，低于污水处理池顶板面标高1.65m，则开挖深度为3.35m；开挖平面尺寸在污水处理池结构尺寸的基础上每边加1m，即基坑长度30.5m，基坑宽度12.5m。本项目为桩基础，基坑开挖边线距周边其他拟建构筑物最近距离为6m。北侧为污水厂处理用房现已完成基础施工；南侧为临时山皮土道路；东侧为山皮土临时道路，道路东侧为理货用房现已完成桩基施工。西侧为防风网基础，柱未安装。
二、目前现状
2.1消防水池、蓄水池西侧为防风网基础，柱已安装；南侧为污水厂处理用房现已完成基础施工；东侧为山皮土临时道路道路东侧理货用房食堂桩基；北侧为设备用房现已完成基础施工，设备用房地下泵房已完成砼浇筑。消防水池、蓄水池混凝土主体、保温、防水、及回填上均已完成，目前已具备钢板桩拔除工作。
2.2污水处理池北侧为污水厂处理用房现已完成基础施工；南侧为临时山皮土道路；东侧为山皮土临时道路，道路东侧为理货用房现已完成桩基施工。西侧为防风网基础，柱未安装。已完成主体混凝土浇筑。

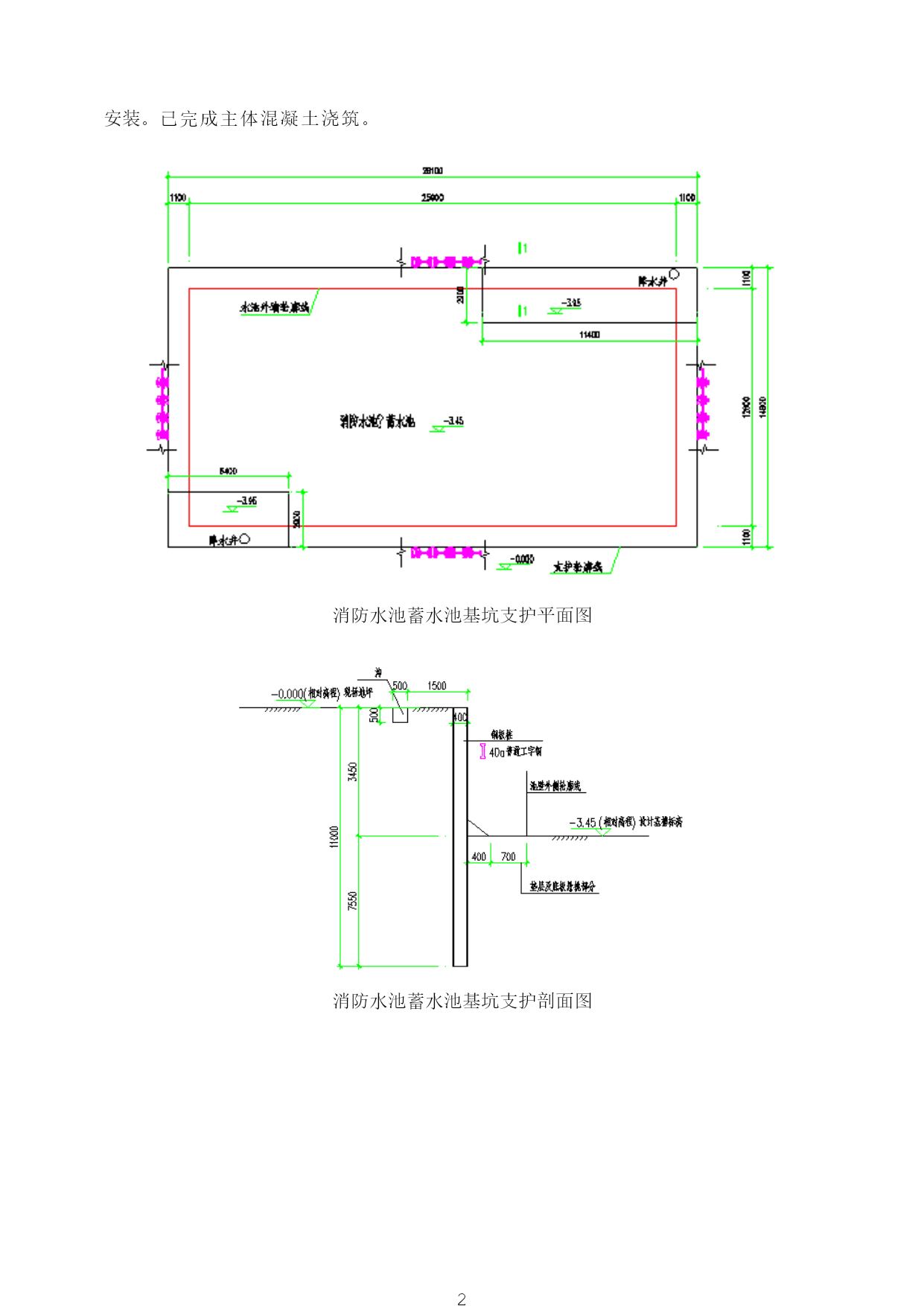

消防水池蓄水池基坑支护平面图

消防水池蓄水池基坑支护剖面图

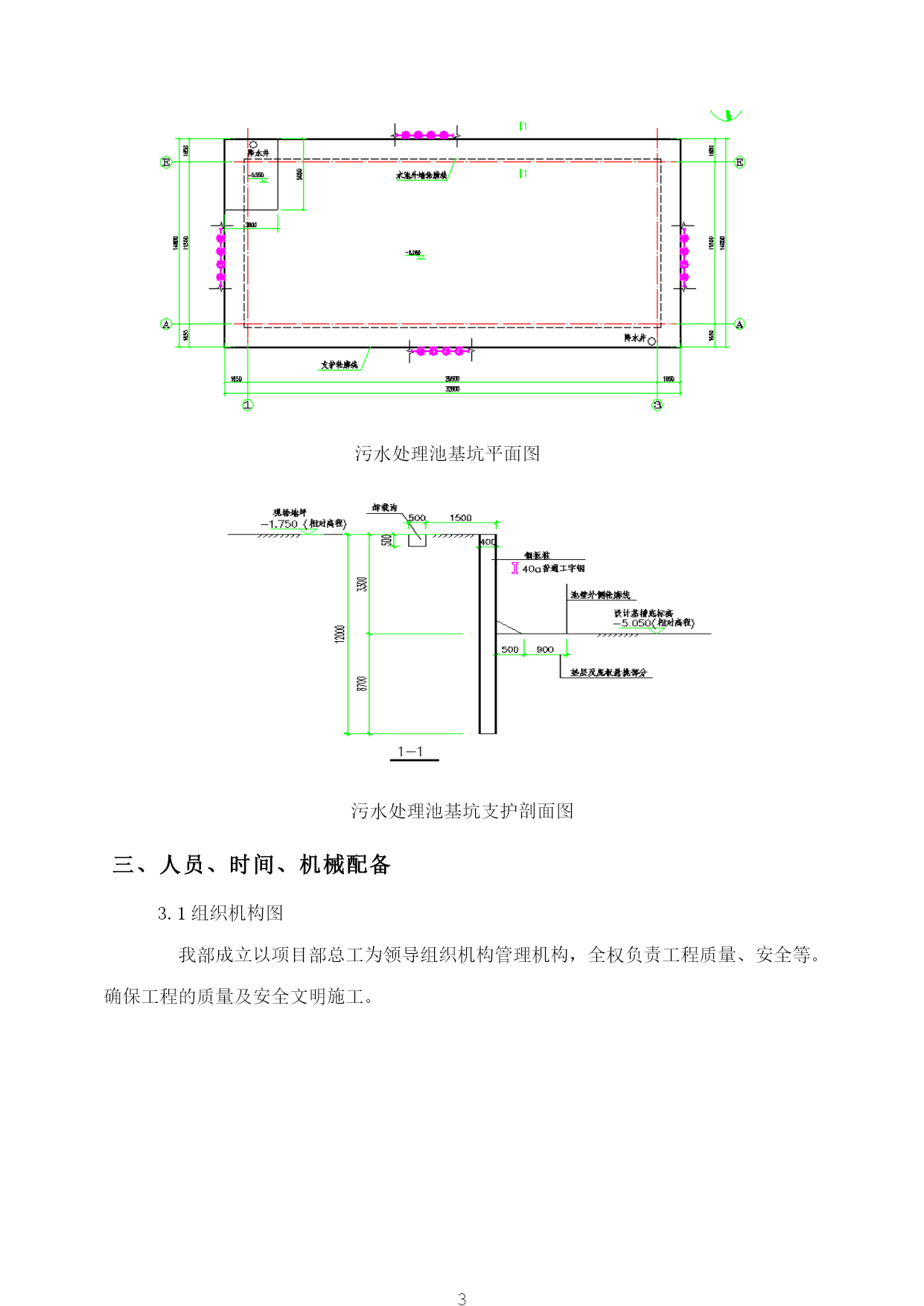

污水处理池基坑平面图

污水处理池基坑支护剖面图
人员、时间、机械配备

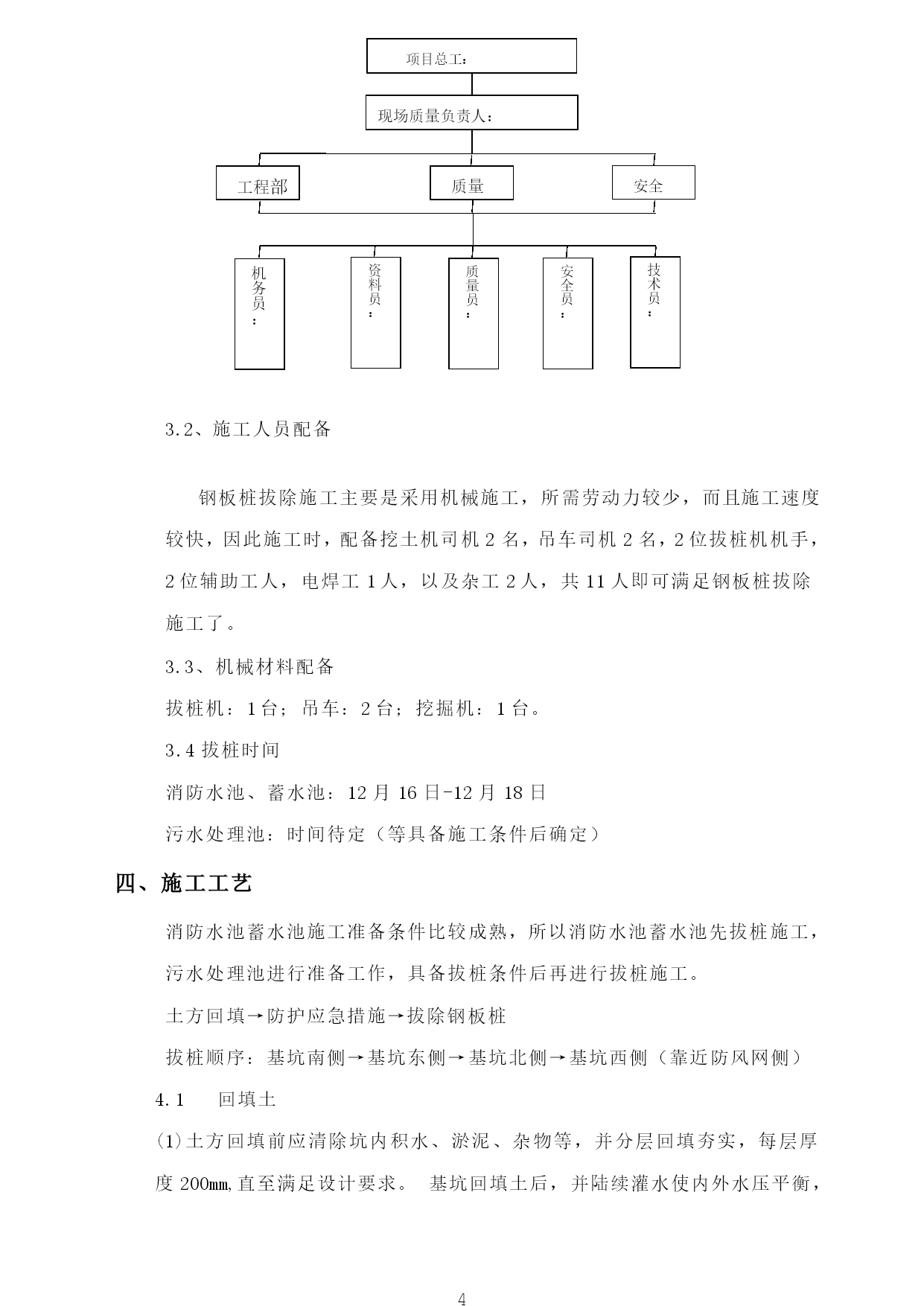

3.1组织机构图
我部成立以项目部总工为领导组织机构管理机构，全权负责工程质量、安全等。确保工程的质量及安全文明施工。

项目总工：
现场质量负责人：
工程部
质量部u
安全
机务员：
资料员：
质量员：
安全员：
技术员：

3.2、施工人员配备
钢板桩拔除施工主要是采用机械施工，所需劳动力较少，而且施工速度较快，因此施工时，配备挖土机司机2名，吊车司机2名，2位拔桩机机手，2位辅助工人，电焊工1人，以及杂工2人，共11人即可满足钢板桩拔除施工了。
3.3、机械材料配备
拔桩机：1台；吊车：2台；挖掘机：1台。
3.4拔桩时间
消防水池、蓄水池：12月16日-12月18日
污水处理池：时间待定（等具备施工条件后确定）
四、施工工艺
消防水池蓄水池施工准备条件比较成熟，所以消防水池蓄水池先拔桩施工，污水处理池进行准备工作，具备拔桩条件后再进行拔桩施工。
土方回填→防护应急措施→拔除钢板桩
拔桩顺序：基坑南侧→基坑东侧→基坑北侧→基坑西侧（靠近防风网侧）
4.1回填土
(1)土方回填前应清除坑内积水、淤泥、杂物等，并分层回填夯实，每层厚度200mm,直至满足设计要求。基坑回填土后，并陆续灌水使内外水压平衡，以便拔出钢板桩，修整后重复使用。
(2)严格控制每层回填厚度，立式打夯机分层夯实时每层厚度不大于300mm。
回填时每层夯三遍，打夯时要一夯压半夯，夯夯相接行行相连，纵横交叉,逐层夯实；西侧以基坑钢板桩打设线两侧放坡，防风网处斜坡坡度为1:1.5，逐层夯实，回填顶标高为防风网支撑横梁上沿。
4.2防护应急措施
详见安全保证措施及应急措施

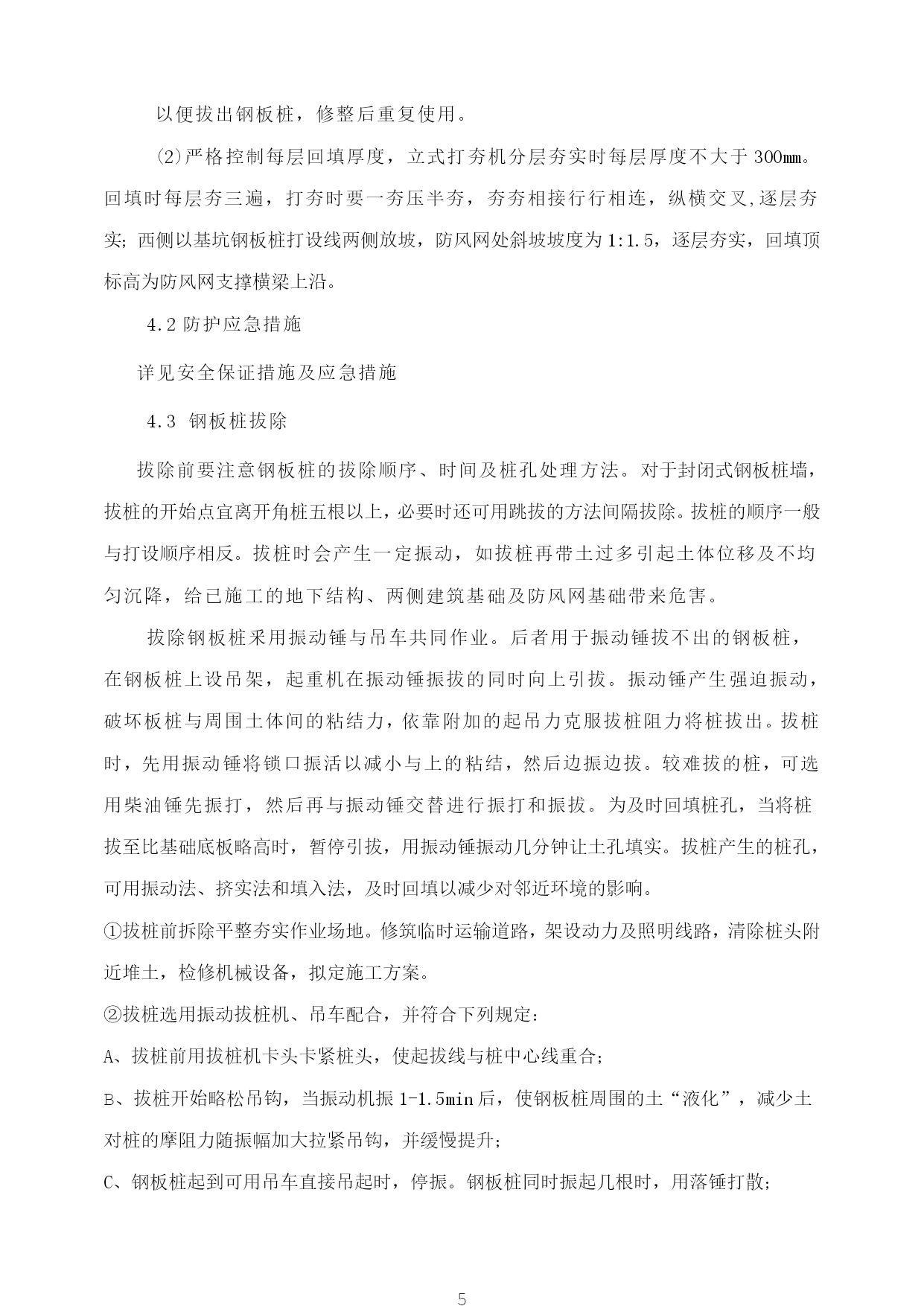

4.3钢板桩拔除
拔除前要注意钢板桩的拔除顺序、时间及桩孔处理方法。对于封闭式钢板桩墙，拔桩的开始点宜离开角桩五根以上，必要时还可用跳拔的方法间隔拔除。拔桩的顺序一般与打设顺序相反。拔桩时会产生一定振动，如拔桩再带土过多引起土体位移及不均匀沉降，给已施工的地下结构、两侧建筑基础及防风网基础带来危害。
