钢板桩施工方案--办公楼工程.doc

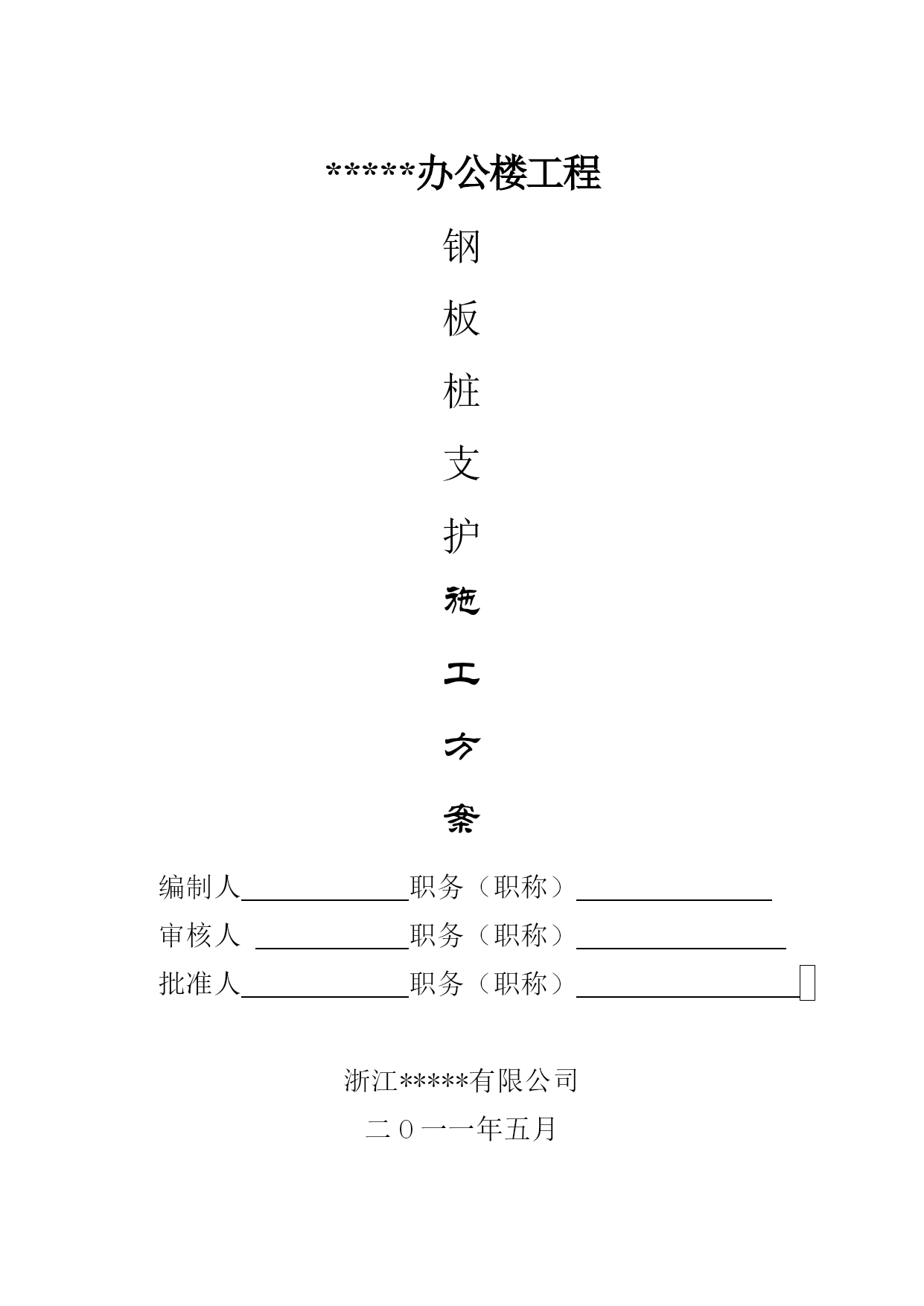

*****办公楼工程
钢
板
桩
支
护
施
工
方
案
编制人职务（职称）
审核人职务（职称）
批准人职务（职称）

浙江*****有限公司
二O一一年五月

*****办公楼工程
HYPERLINK"http://jc.zhulong.com/list_C053010.htm"\t"_blank"钢板桩HYPERLINK"http://wiki.zhulong.com/baike/detail.asp?t=基坑支护"\t"_blank"基坑支护施工方案

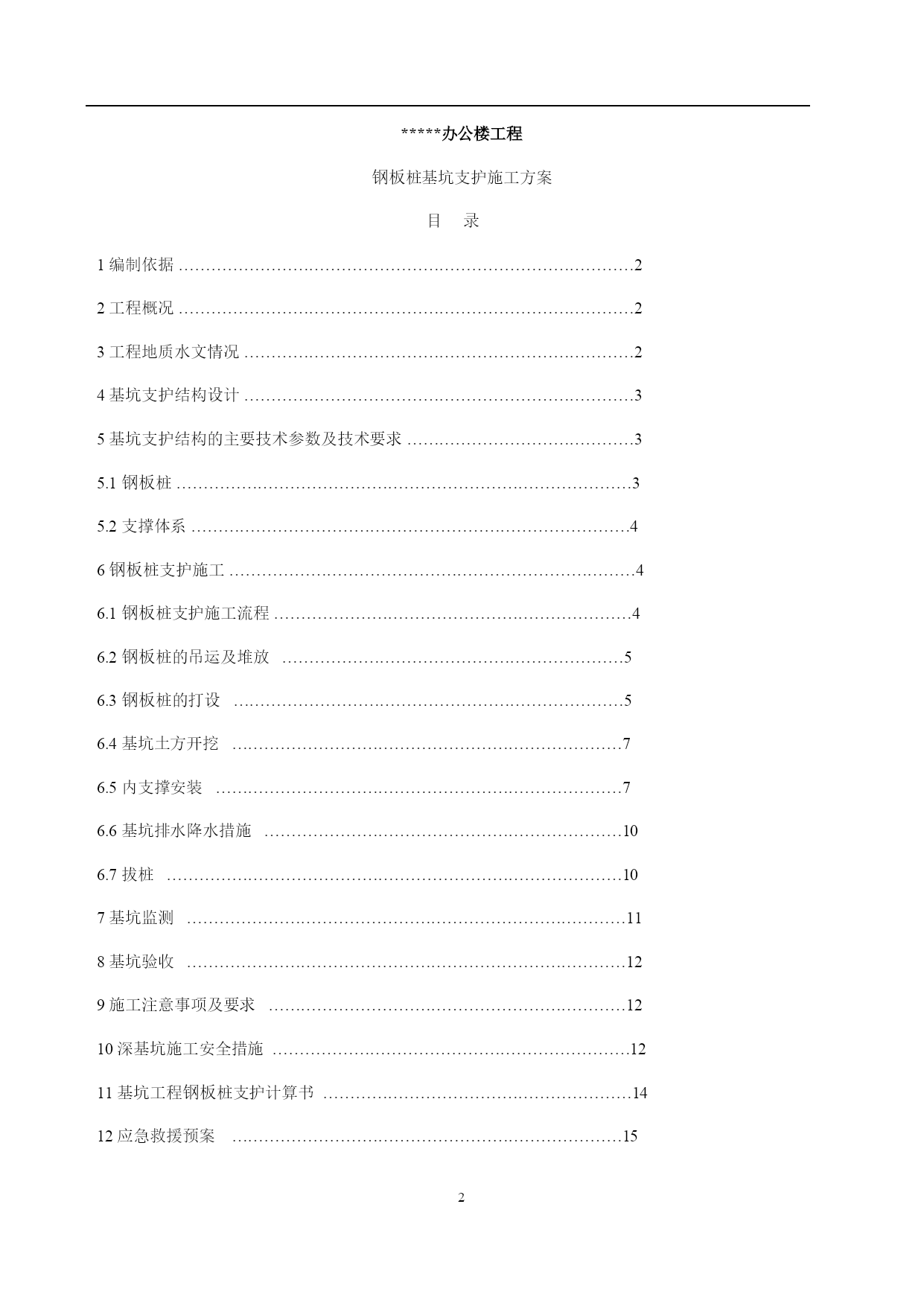

目录1编制依据…………………………………………………………………………22工程概况…………………………………………………………………………23工程地质水文情况………………………………………………………………24HYPERLINK"http://wiki.zhulong.com/baike/detail.asp?t=基坑支护"\t"_blank"基坑支护结构设计………………………………………………………………35HYPERLINK"http://wiki.zhulong.com/baike/detail.asp?t=基坑支护"\t"_blank"基坑支护结构的主要技术参数及技术要求……………………………………35.1HYPERLINK"http://jc.zhulong.com/list_C053010.htm"\t"_blank"钢板桩…………………………………………………………………………35.2支撑体系………………………………………………………………………46HYPERLINK"http://jc.zhulong.com/list_C053010.htm"\t"_blank"钢板桩支护施工…………………………………………………………………46.1HYPERLINK"http://jc.zhulong.com/list_C053010.htm"\t"_blank"钢板桩支护施工流程…………………………………………………………46.2HYPERLINK"http://jc.zhulong.com/list_C053010.htm"\t"_blank"钢板桩的吊运及堆放………………………………………………………56.3HYPERLINK"http://jc.zhulong.com/list_C053010.htm"\t"_blank"钢板桩的打设………………………………………………………………56.4基坑土方开挖………………………………………………………………76.5内支撑安装…………………………………………………………………76.6基坑排水降水措施…………………………………………………………106.7拔桩…………………………………………………………………………107基坑监测………………………………………………………………………118基坑验收………………………………………………………………………129施工注意事项及要求…………………………………………………………1210深基坑施工安全措施…………………………………………………………1211基坑工程HYPERLINK"http://jc.zhulong.com/list_C053010.htm"\t"_blank"钢板桩支护计算书…………………………………………………1412应急救援预案………………………………………………………………15

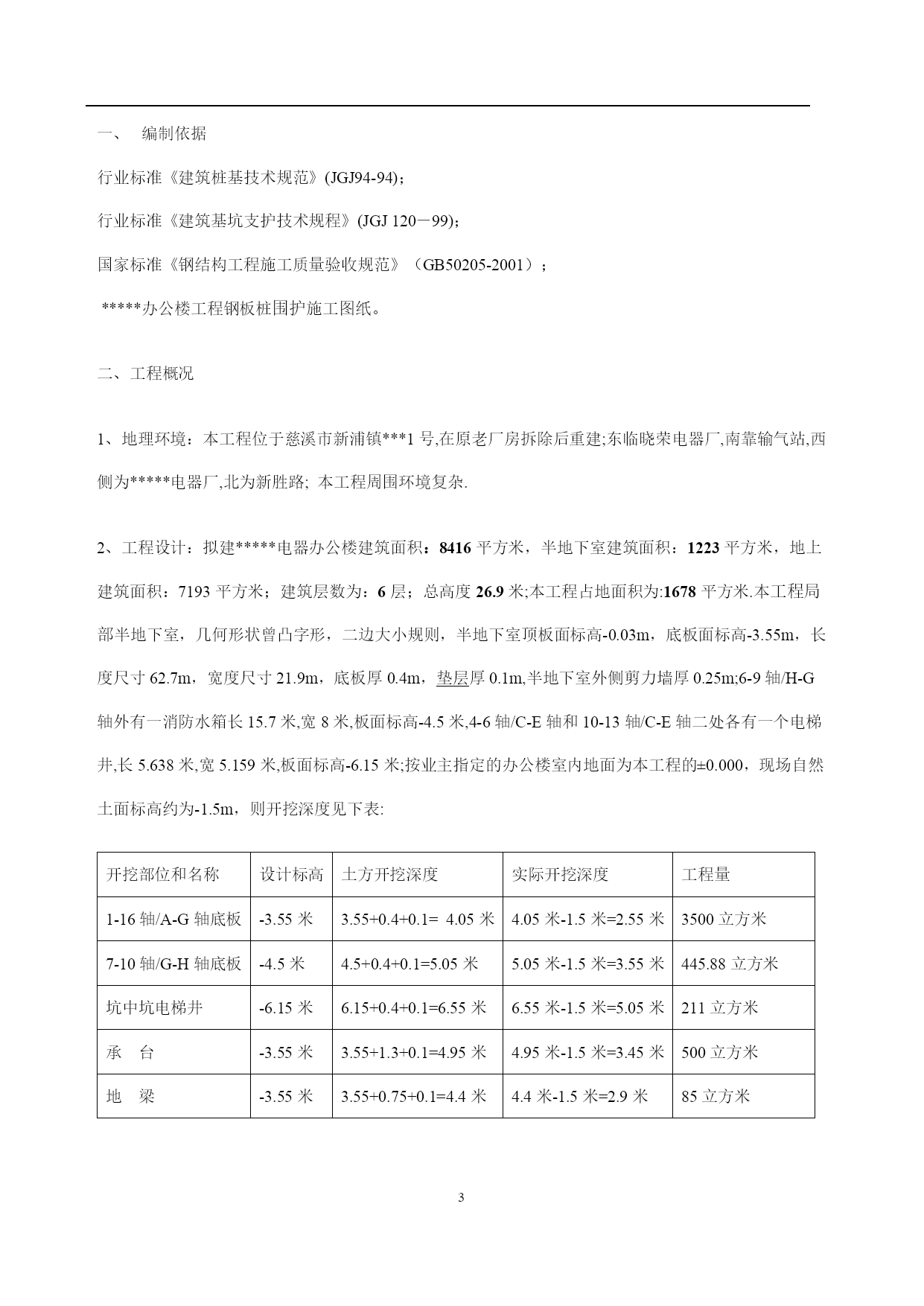

一、编制依据行业标准《建筑桩基技术规范》(JGJ94-94)；行业标准《建筑基坑支护技术规程》(JGJ120－99)；国家标准《钢结构工程施工质量验收规范》（GB50205-2001）；*****办公楼工程钢板桩围护施工图纸。
二、工程概况
1、地理环境：本工程位于慈溪市新浦镇***1号,在原老厂房拆除后重建;东临晓荣电器厂,南靠输气站,西侧为*****电器厂,北为新胜路;本工程周围环境复杂.
2、工程设计：拟建*****电器办公楼建筑面积：8416平方米，半地下室建筑面积：1223平方米，地上建筑面积：7193平方米；建筑层数为：6层；总高度26.9米;本工程占地面积为:1678平方米.本工程局部半地下室，几何形状曾凸字形，二边大小规则，半地下室顶板面标高-0.03m，底板面标高-3.55m，长度尺寸62.7m，宽度尺寸21.9m，底板厚0.4m，HYPERLINK"http://wiki.zhulong.com/baike/detail.asp?t=垫层"\t"_blank"垫层厚0.1m,半地下室外侧剪力墙厚0.25m;6-9轴/H-G轴外有一消防水箱长1
