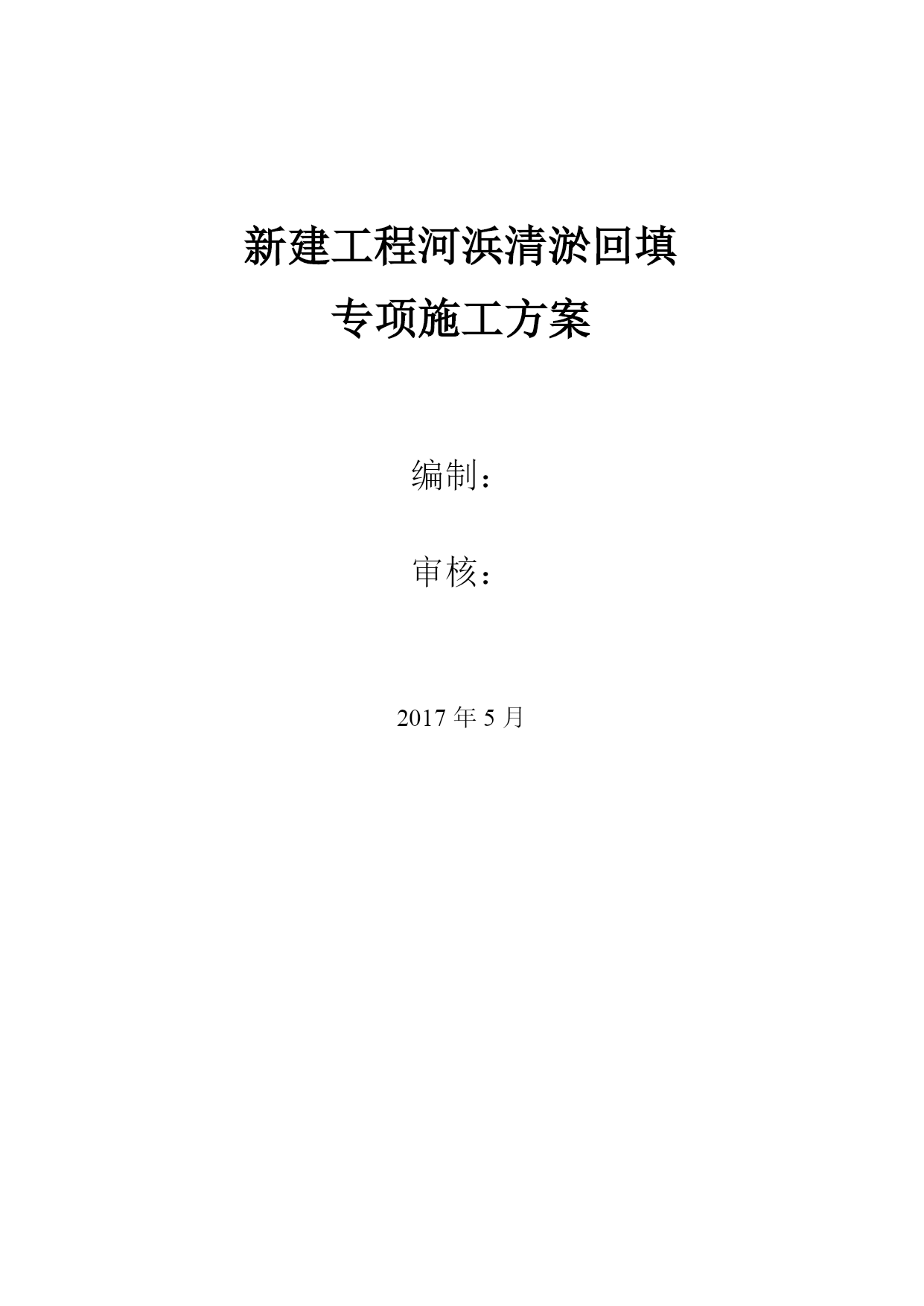

新建工程河浜清淤回填
专项施工方案

编制：

审核：

2017年5月

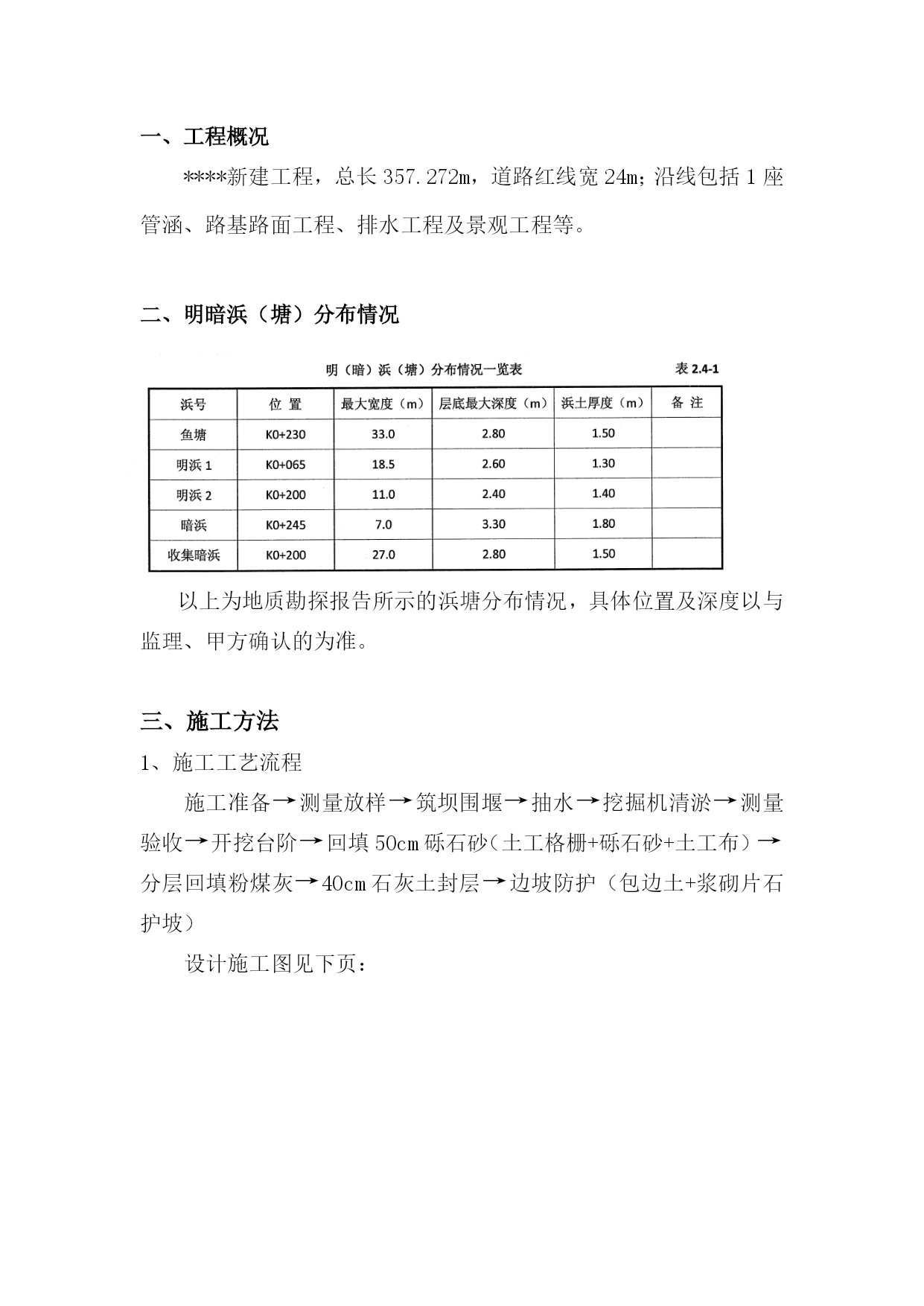

一、工程概况
****新建工程，总长357.272m，道路红线宽24m；沿线包括1座管涵、路基路面工程、排水工程及景观工程等。

二、明暗浜（塘）分布情况
以上为地质勘探报告所示的浜塘分布情况，具体位置及深度以与监理、甲方确认的为准。

三、施工方法
1、施工工艺流程
施工准备→测量放样→筑坝围堰→抽水→挖掘机清淤→测量验收→开挖台阶→回填50cm砾石砂（土工格栅+砾石砂+土工布）→分层回填粉煤灰→40cm石灰土封层→边坡防护（包边土+浆砌片石护坡）

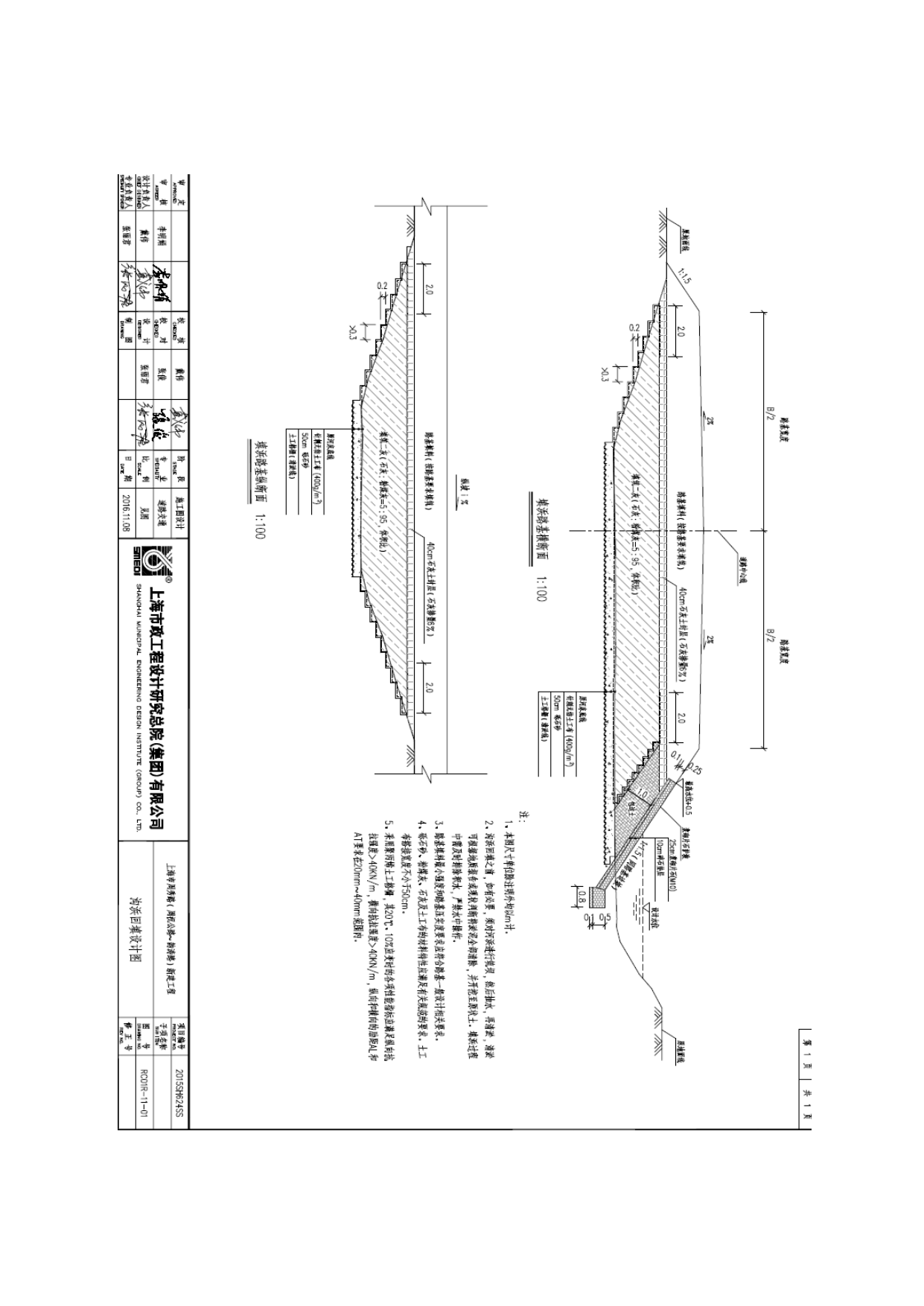

设计施工图见下页：

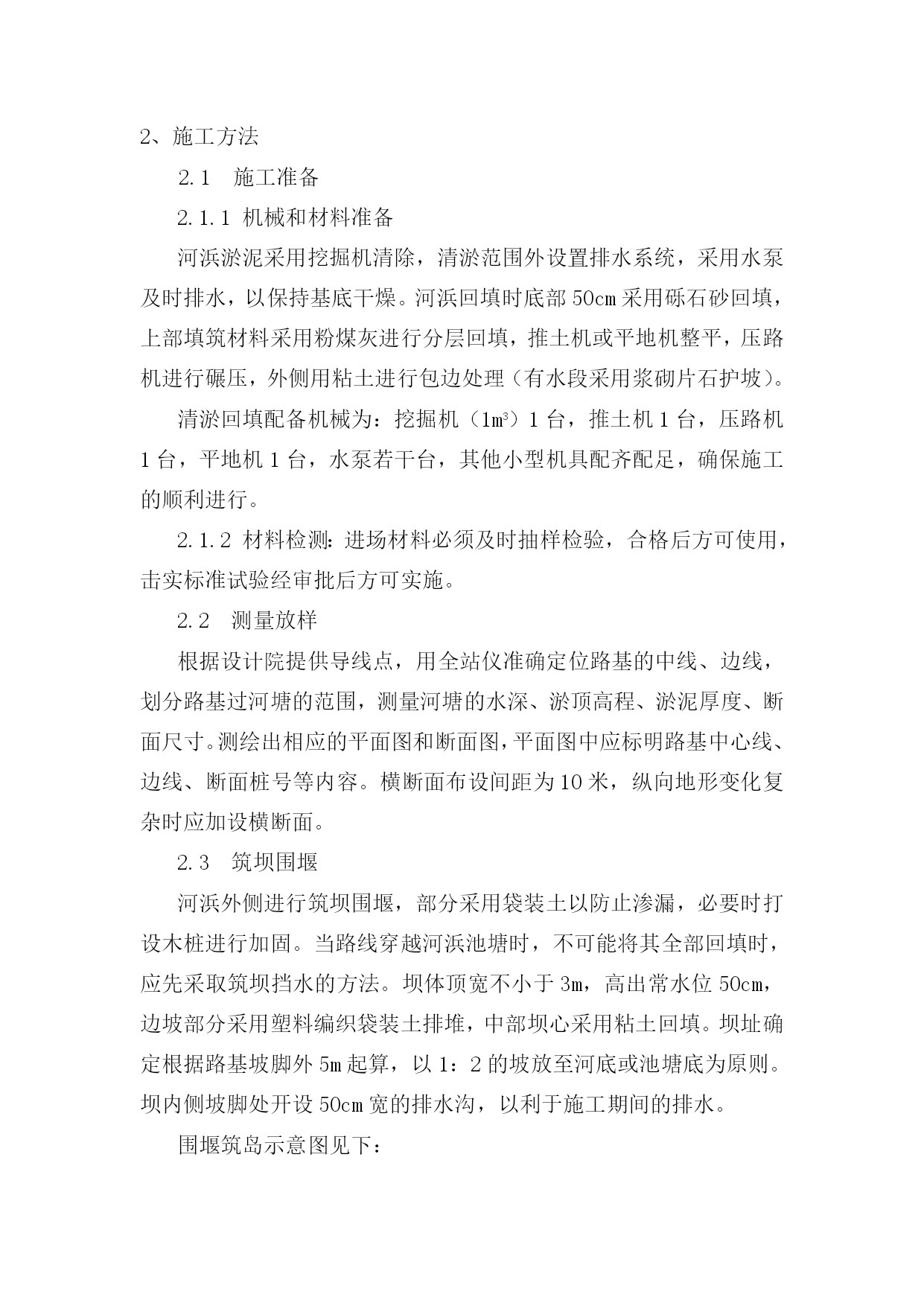

2、施工方法
2.1施工准备
2.1.1机械和材料准备
河浜淤泥采用挖掘机清除，清淤范围外设置排水系统，采用水泵及时排水，以保持基底干燥。河浜回填时底部50cm采用砾石砂回填，上部填筑材料采用粉煤灰进行分层回填，推土机或平地机整平，压路机进行碾压，外侧用粘土进行包边处理（有水段采用浆砌片石护坡）。
清淤回填配备机械为：挖掘机（1m3）1台，推土机1台，压路机1台，平地机1台，水泵若干台，其他小型机具配齐配足，确保施工的顺利进行。
2.1.2材料检测：进场材料必须及时抽样检验，合格后方可使用，击实标准试验经审批后方可实施。
2.2测量放样
根据设计院提供导线点，用全站仪准确定位路基的中线、边线，划分路基过河塘的范围，测量河塘的水深、淤顶高程、淤泥厚度、断面尺寸。测绘出相应的平面图和断面图，平面图中应标明路基中心线、边线、断面桩号等内容。横断面布设间距为10米，纵向地形变化复杂时应加设横断面。
2.3筑坝围堰
河浜外侧进行筑坝围堰，部分采用袋装土以防止渗漏，必要时打设木桩进行加固。当路线穿越河浜池塘时，不可能将其全部回填时，应先采取筑坝挡水的方法。坝体顶宽不小于3m，高出常水位50cm，边坡部分采用塑料编织袋装土排堆，中部坝心采用粘土回填。坝址确定根据路基坡脚外5m起算，以1：2的坡放至河底或池塘底为原则。坝内侧坡脚处开设50cm宽的排水沟，以利于施工期间的排水。

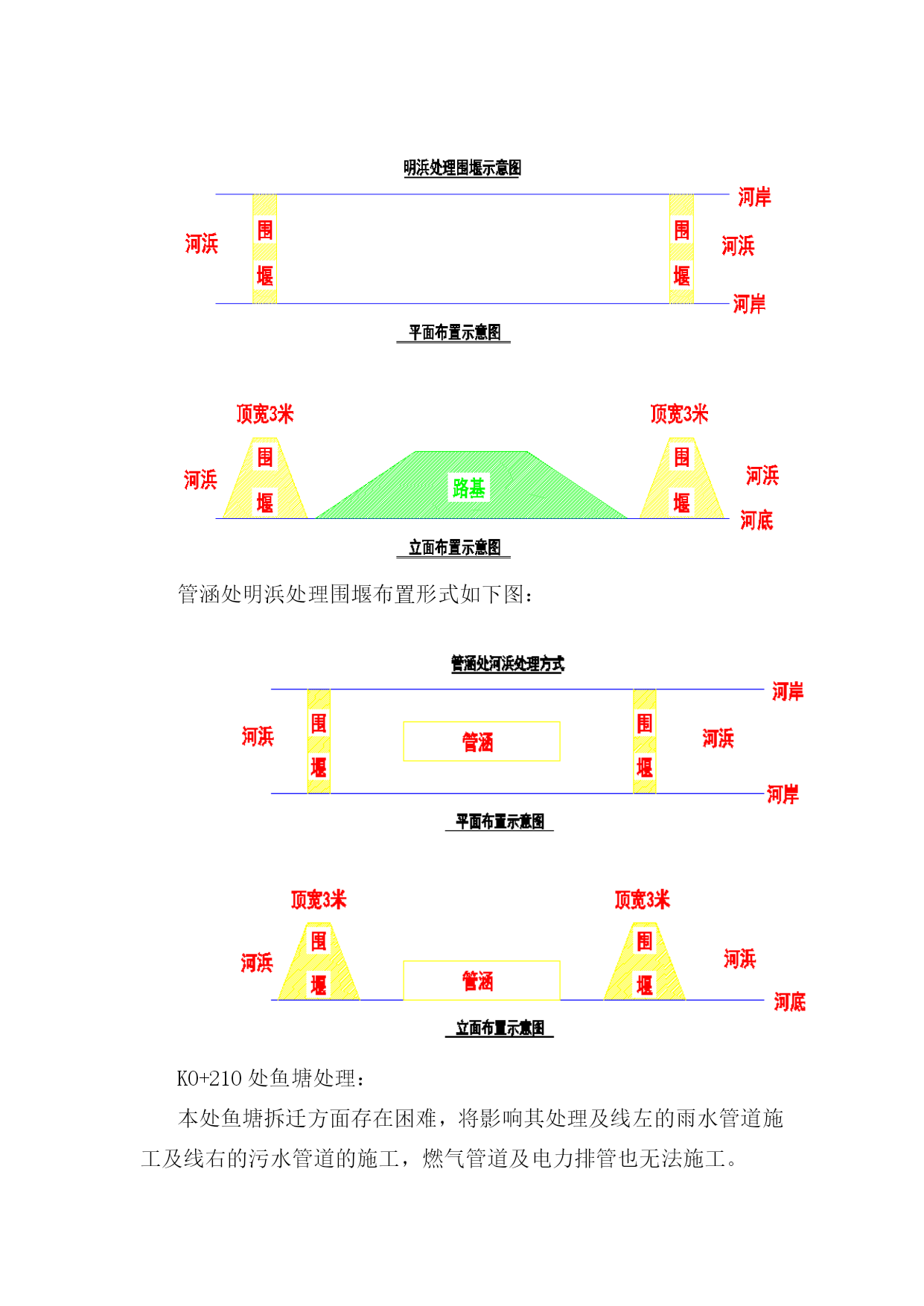

围堰筑岛示意图见下：
管涵处明浜处理围堰布置形式如下图：

K0+210处鱼塘处理：
本处鱼塘拆迁方面存在困难，将影响其处理及线左的雨水管道施工及线右的污水管道的施工，燃气管道及电力排管也无法施工。

拆迁完成后，该段鱼塘围堰方案与明浜围堰方案一致，若无法保证其拆迁工作及时完成，为确保工期，建议采用以下方案：
①雨水管道施工时，打设6m长拉森钢板桩（普通钢板桩28a无法保证渗水），钢板桩埋入土中3m，待坑槽回填完成后将其拔出。
②污水管道采用拖拉管跨过该段鱼塘。
③该段燃气管及电力排管工期安排会拖延。
2.4抽水、清淤
采用水泵及时进行抽水。抽水抽干后，进行淤顶高程测量，清淤采用挖掘机进行，加以人工配合，把淤泥彻底清理干净，及时进行验收，满足要求。清淤后测量应在清淤前布置断面的基础上，对应于清淤前测量位置，进行逐桩断面高程测量。及时绘制出断面图和平面图，做好内业资料的整理工作，及时进行上报。
2.5开挖台阶
排水清淤验收合格后，将河塘堤岸挖成宽>30cm，高度为20cm，向内倾斜的台阶，在清淤处设置积水槽，用水泵进行排除积水，以保持基底干燥。
2.6底部50cm砾石砂回填
及时进行50cm厚砾石砂的回填，原材料严格按照要求进行验收，不允许不合格材料进入现场。
填筑前应铺一层土工格栅，采用聚丙烯土工格栅，其20℃、10℃时应变的各项性能指标应满足纵向抗拉强度＞40KN/m，横向抗拉强度＞40KN/m，纵向和横向的肋距AL和AT要求在20mm～40mm范围内。
砾石砂用人工配合推土机整平，压路机进行碾压，满足要求后及时进行验收。
砾石砂顶部铺一层针刺无纺土工布（400g/m2），土工布搭接宽度不小于50cm。
2.7分层回填粉煤灰
砾石砂层及土工布验收合格后，进行粉煤灰的分层回填，虚铺厚度控制在30cm以内，推土机进行粗平，平地机进行精平，当含水量在W最佳±2％范围时，及时进行碾压。外侧用粘土进行包边处理，处理宽度为100cm（法向），与粉煤灰一起进行整平碾压。
在进行大面积填筑前，先进行粉煤灰的试验段施工，以确定施工时的松铺系数、虚铺厚度、压实机具配备、压实遍数、含水量控制、压实度控制等，以指导后续施工。
2.8浆砌片石护坡
临水面需进行浆砌片石护坡，厚度为25cm，砂浆为M10，浆砌片石底面设10cm厚碎石垫层。
浆砌片石应高于最高水位0.5m。

四、施工要点
1、清淤前应与监理、甲方共同确定清淤范围及清淤方式。清淤完成后，与监理、甲方、设计、勘察共同确认清淤后是否满足施工要求。
2、清淤要干净彻底，把所有的淤泥、腐殖土、垃圾清理干净，岸坡挖成台阶。在回填
