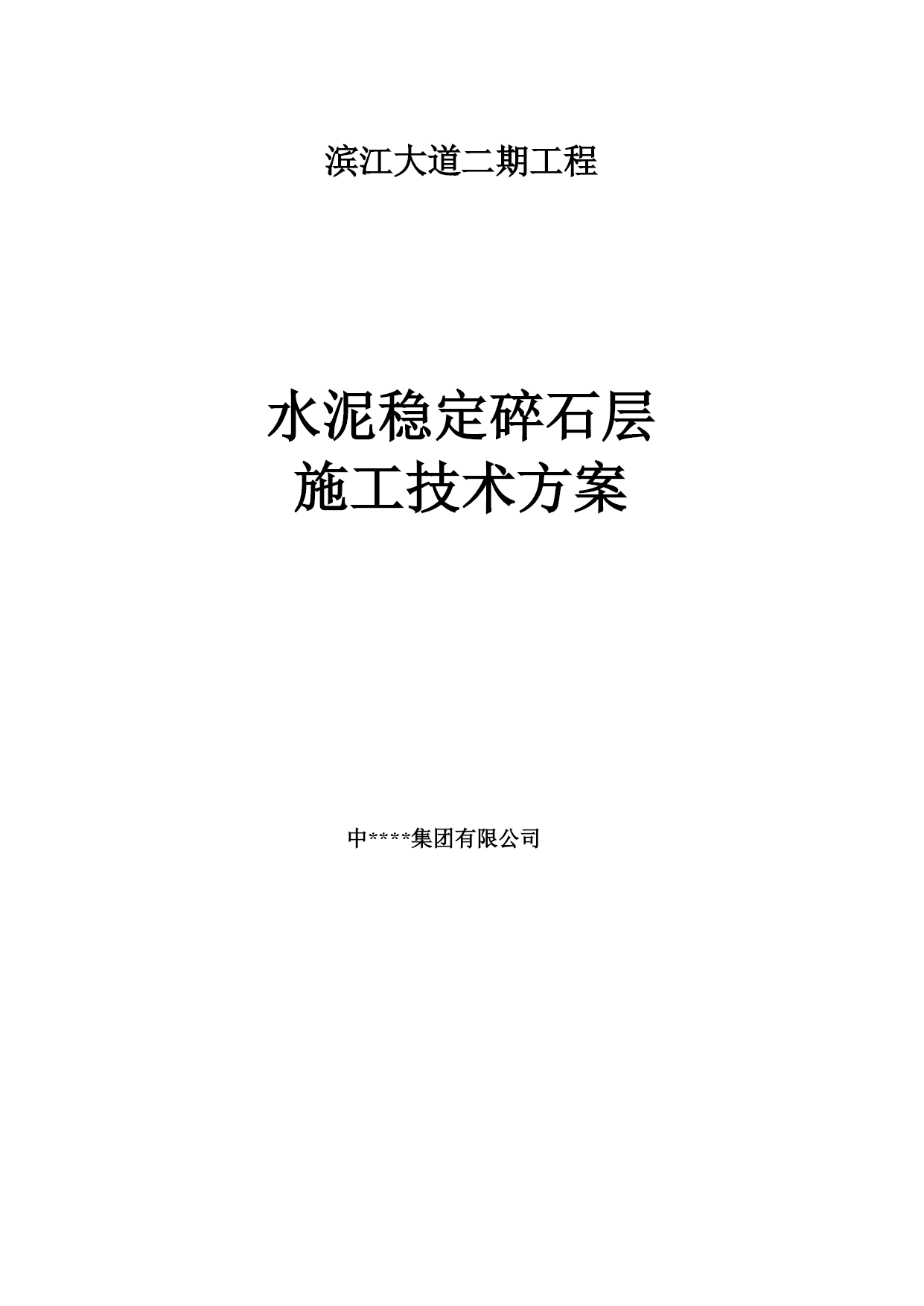

滨江大道二期工程

水泥稳定碎石层
施工技术方案

中****集团有限公司

目录

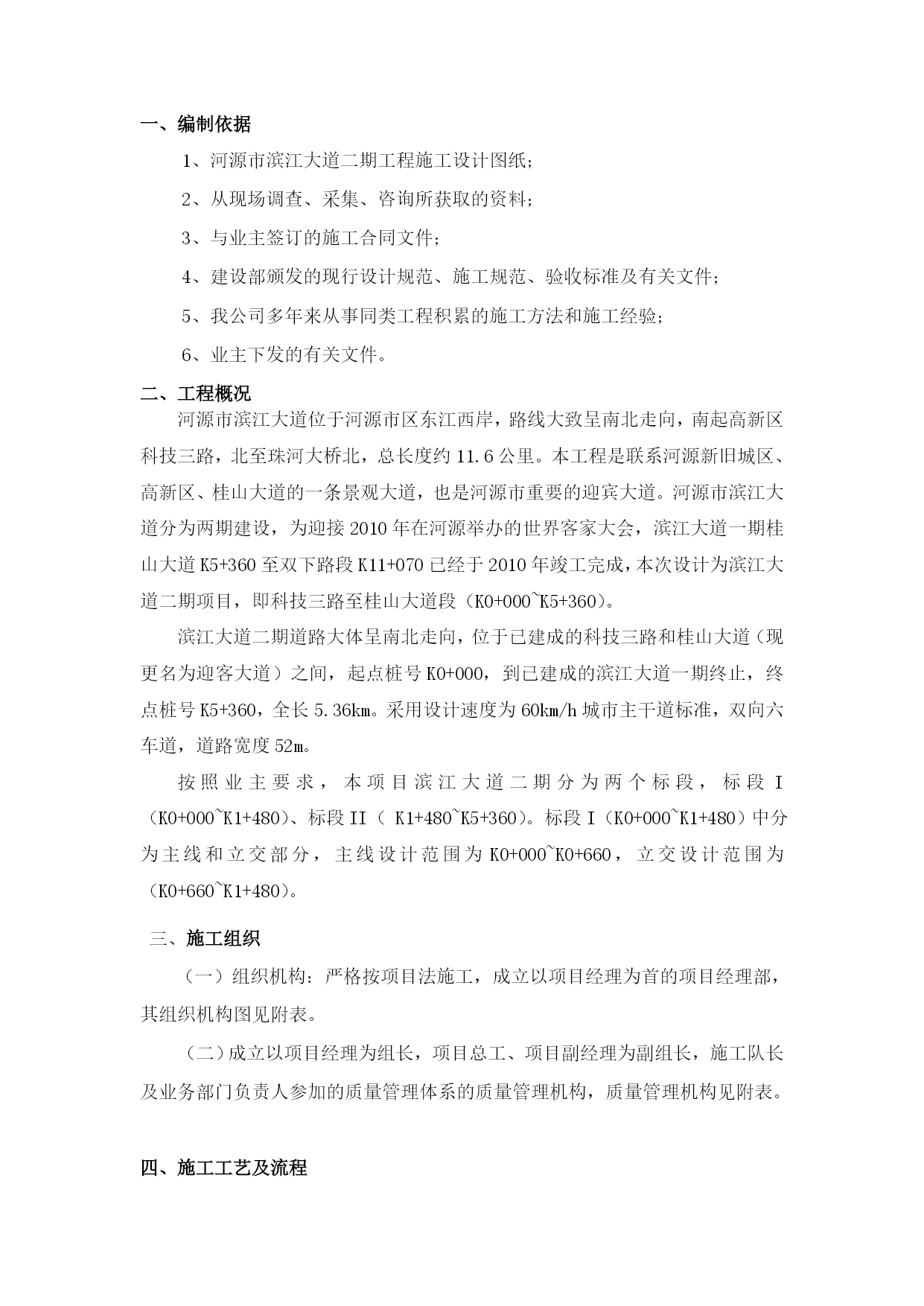

一、编制依据
1、河源市滨江大道二期工程施工设计图纸；
2、从现场调查、采集、咨询所获取的资料；
3、与业主签订的施工合同文件；
4、建设部颁发的现行设计规范、施工规范、验收标准及有关文件；
5、我公司多年来从事同类工程积累的施工方法和施工经验；
6、业主下发的有关文件。
二、工程概况
河源市滨江大道位于河源市区东江西岸，路线大致呈南北走向，南起高新区科技三路，北至珠河大桥北，总长度约11.6公里。本工程是联系河源新旧城区、高新区、桂山大道的一条景观大道，也是河源市重要的迎宾大道。河源市滨江大道分为两期建设，为迎接2010年在河源举办的世界客家大会，滨江大道一期桂山大道K5+360至双下路段K11+070已经于2010年竣工完成，本次设计为滨江大道二期项目，即科技三路至桂山大道段（K0+000~K5+360）。
滨江大道二期道路大体呈南北走向，位于已建成的科技三路和桂山大道（现更名为迎客大道）之间，起点桩号K0+000，到已建成的滨江大道一期终止，终点桩号K5+360，全长5.36km。采用设计速度为60km/h城市主干道标准，双向六车道，道路宽度52m。
按照业主要求，本项目滨江大道二期分为两个标段，标段I（K0+000~K1+480）、标段II（K1+480~K5+360）。标段I（K0+000~K1+480）中分为主线和立交部分，主线设计范围为K0+000~K0+660，立交设计范围为（K0+660~K1+480）。
三、施工组织
（一）组织机构：严格按项目法施工，成立以项目经理为首的项目经理部，其组织机构图见附表。
（二）成立以项目经理为组长，项目总工、项目副经理为副组长，施工队长及业务部门负责人参加的质量管理体系的质量管理机构，质量管理机构见附表。

四、施工工艺及流程

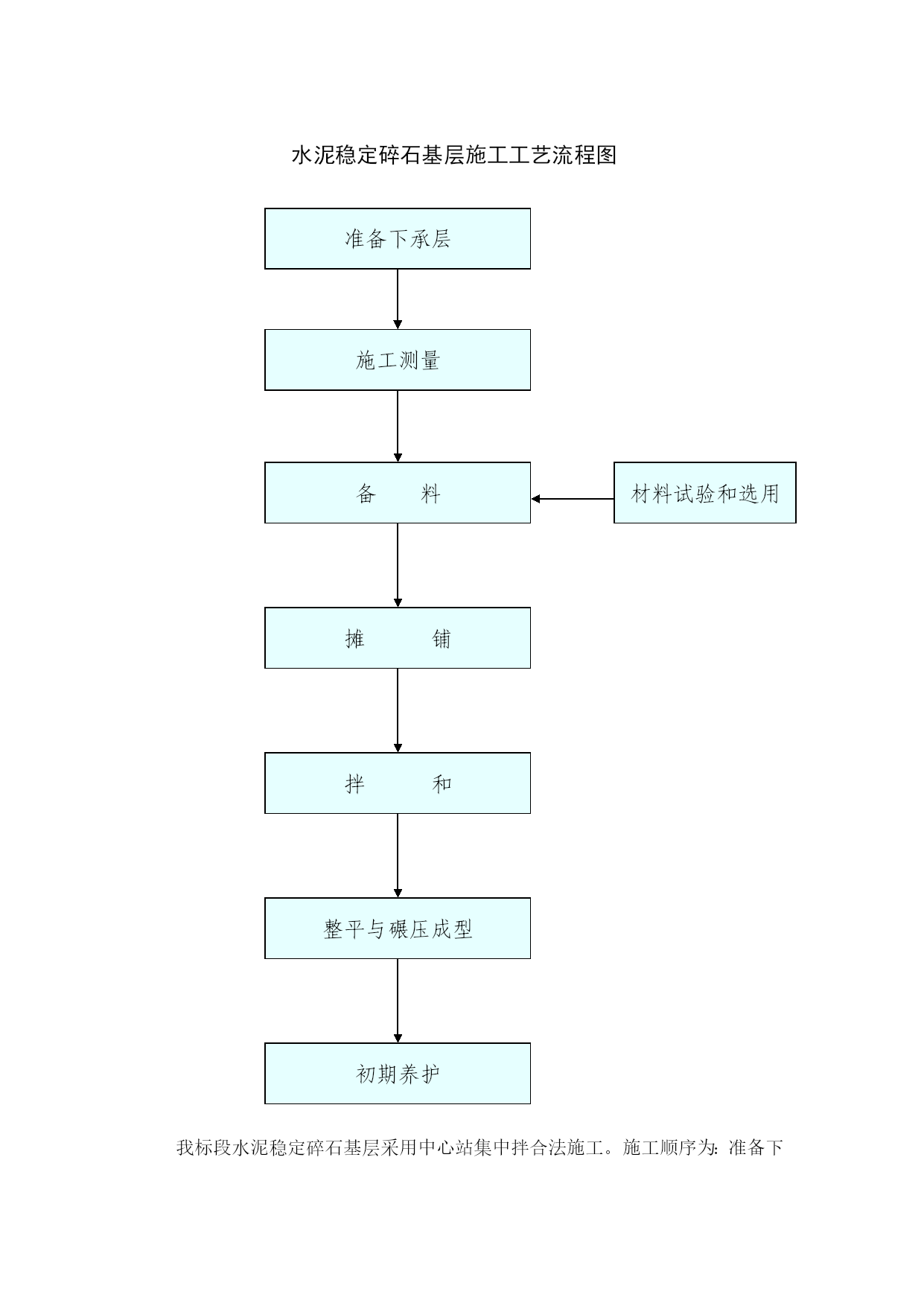

水泥稳定碎石基层施工工艺流程图
准备下承层
摊铺
材料试验和选用
施工测量
备料
拌和
整平与碾压成型
初期养护

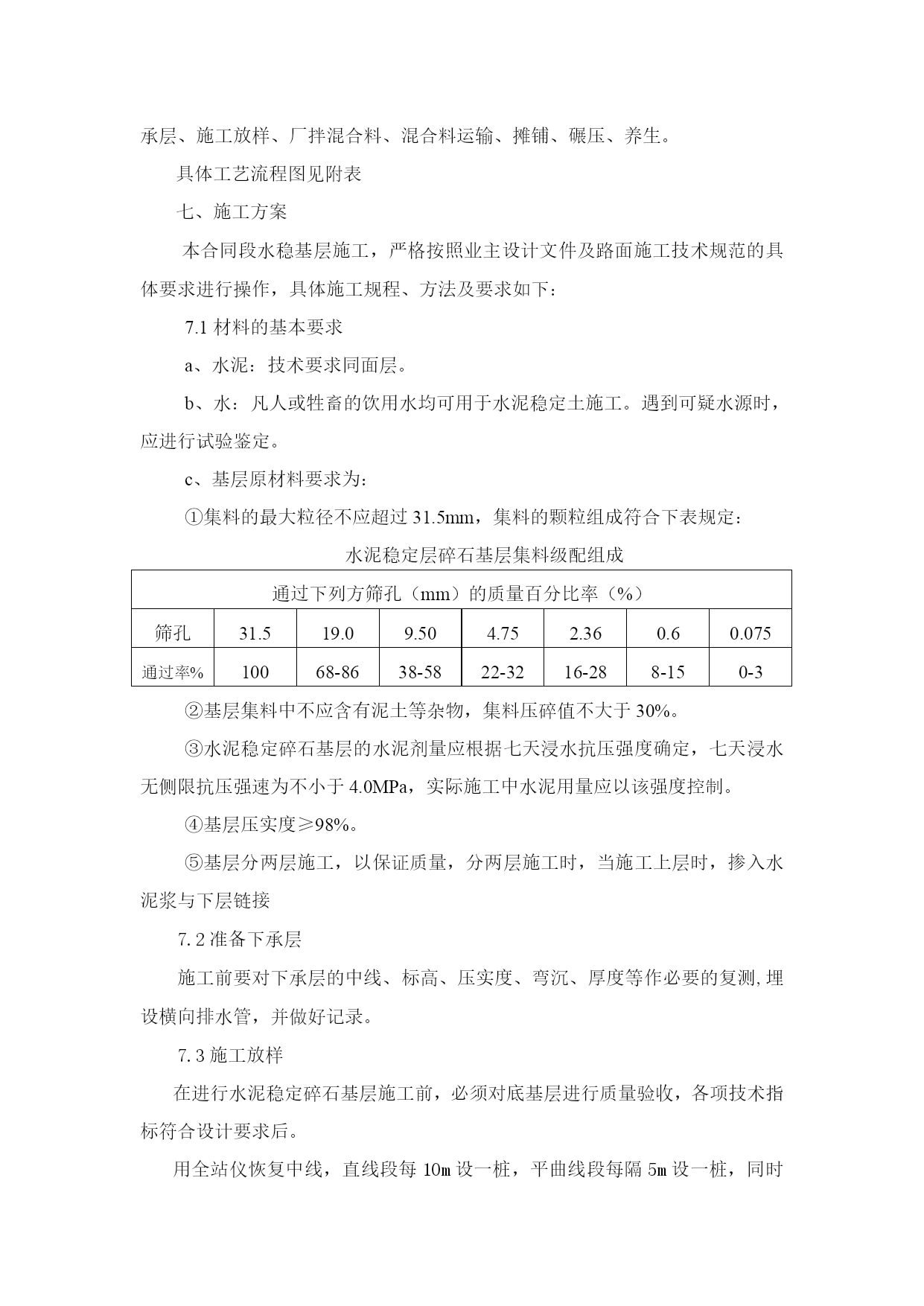

我标段水泥稳定碎石基层采用中心站集中拌合法施工。施工顺序为：准备下承层、施工放样、厂拌混合料、混合料运输、摊铺、碾压、养生。
具体工艺流程图见附表
七、施工方案
本合同段水稳基层施工，严格按照业主设计文件及路面施工技术规范的具体要求进行操作，具体施工规程、方法及要求如下：
7.1材料的基本要求
a、水泥：技术要求同面层。
b、水：凡人或牲畜的饮用水均可用于水泥稳定土施工。遇到可疑水源时，应进行试验鉴定。
c、基层原材料要求为：
①集料的最大粒径不应超过31.5mm，集料的颗粒组成符合下表规定：
水泥稳定层碎石基层集料级配组成
通过下列方筛孔（mm）的质量百分比率（%）筛孔31.519.09.504.752.360.60.075通过率%10068-8638-5822-3216-288-150-3②基层集料中不应含有泥土等杂物，集料压碎值不大于30%。
③水泥稳定碎石基层的水泥剂量应根据七天浸水抗压强度确定，七天浸水无侧限抗压强速为不小于4.0MPa，实际施工中水泥用量应以该强度控制。
④基层压实度≥98%。
⑤基层分两层施工，以保证质量，分两层施工时，当施工上层时，掺入水泥浆与下层链接
7.2准备下承层
施工前要对下承层的中线、标高、压实度、弯沉、厚度等作必要的复测,埋设横向排水管，并做好记录。
7.3施工放样
在进行水泥稳定碎石基层施工前，必须对底基层进行质量验收，各项技术指标符合设计要求后。
用全站仪恢复中线，直线段每10m设一桩，平曲线段每隔5m设一桩，同时将两侧边桩放出，在两侧路肩边缘外0.3m～0.5m设边桩。对两侧边桩进行水准测量，按设计标高标出水泥碎石稳定层顶面的施工标高（考虑压实系数）。在施工过程中，标桩如有丢失或移动，及时补桩抄平。
7.4拌和
在正式拌制水泥稳定碎石混合料之前，必须先调试所用的厂拌设备，使用混合料的颗粒组成和含水量都达到规定的要求。集料的颗粒组成发生变化时，应重新调试设备。应根据天气情况和运输的远近，适当将含水量增加0.5-1%，严格控制水泥的掺入剂量，剂量太小，不能确保水泥稳定基层的施工质量；剂量太大，既不经济，还会合基层的裂缝增多，增宽，从而引起反射裂缝，影响路面的使用质量及使用寿命。
7.5混合料的运输
拌好的混合料采用自卸车运至施工路段，根据拌和站的生产能力及摊铺能力配合好自卸车的数量，装车时，保证车斗内装载高度均匀，以防离析；运输时对车上的混合料用塑料布加以覆盖，以防运输过程中水分蒸发；运输混合料的自卸车，在已完成的铺筑层表面上通过时，速度要缓，禁止急刹车，以减少不均匀碾压或破坏表层强度；拌合好的混合料要尽
