水泥稳定碎石底基层试验段施工方案

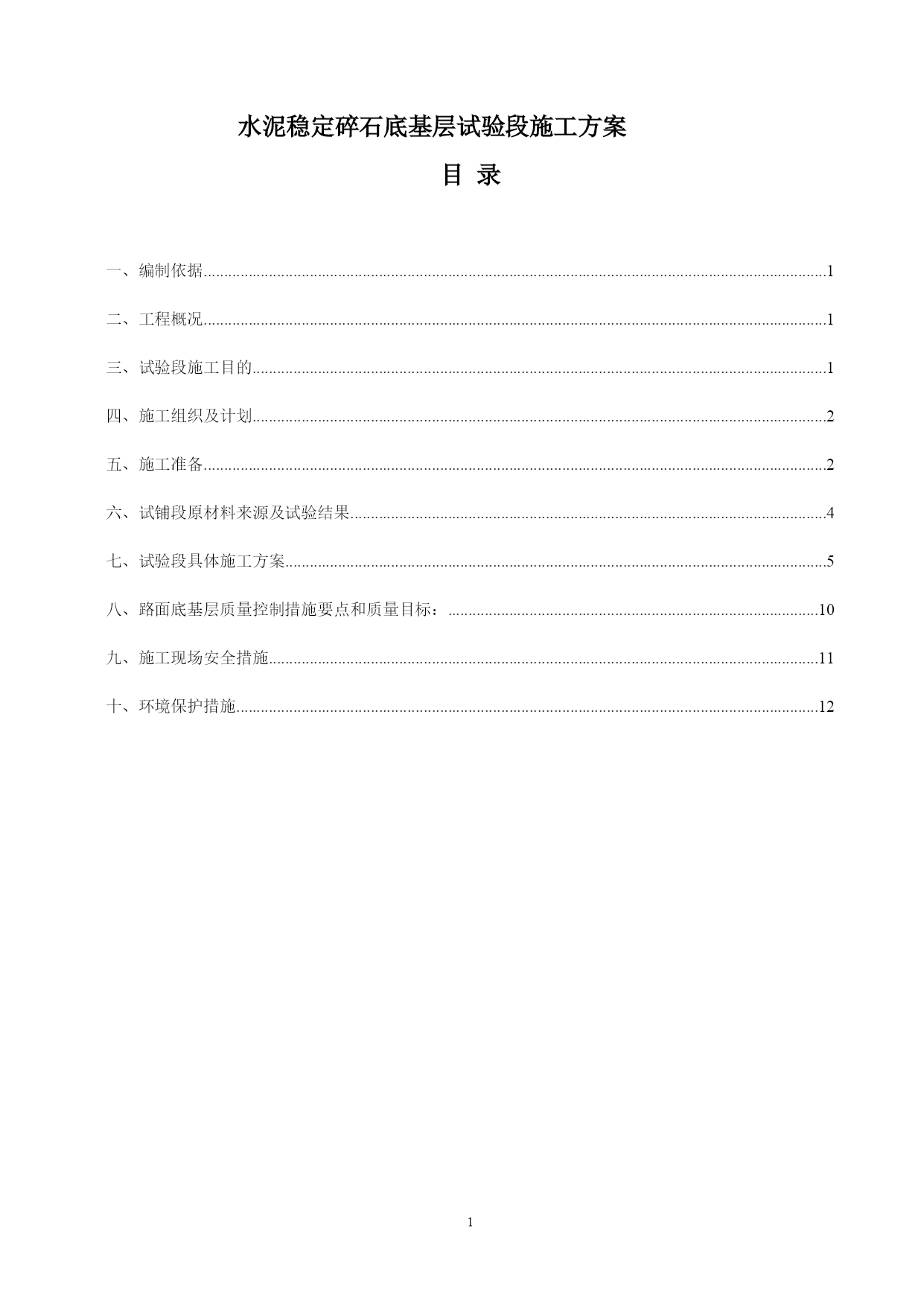

目录

TOC\o"1-1"\h\z\uHYPERLINK\l"_Toc319690170"一、编制依据 PAGEREF_Toc319690170\h1
HYPERLINK\l"_Toc319690171"二、工程概况 PAGEREF_Toc319690171\h1
HYPERLINK\l"_Toc319690172"三、试验段施工目的 PAGEREF_Toc319690172\h1
HYPERLINK\l"_Toc319690173"四、施工组织及计划 PAGEREF_Toc319690173\h2
HYPERLINK\l"_Toc319690174"五、施工准备 PAGEREF_Toc319690174\h2
HYPERLINK\l"_Toc319690175"六、试铺段原材料来源及试验结果 PAGEREF_Toc319690175\h4
HYPERLINK\l"_Toc319690176"七、试验段具体施工方案 PAGEREF_Toc319690176\h5
HYPERLINK\l"_Toc319690177"八、路面底基层质量控制措施要点和质量目标： PAGEREF_Toc319690177\h10
HYPERLINK\l"_Toc319690178"九、施工现场安全措施 PAGEREF_Toc319690178\h11
HYPERLINK\l"_Toc319690179"十、环境保护措施 PAGEREF_Toc319690179\h12

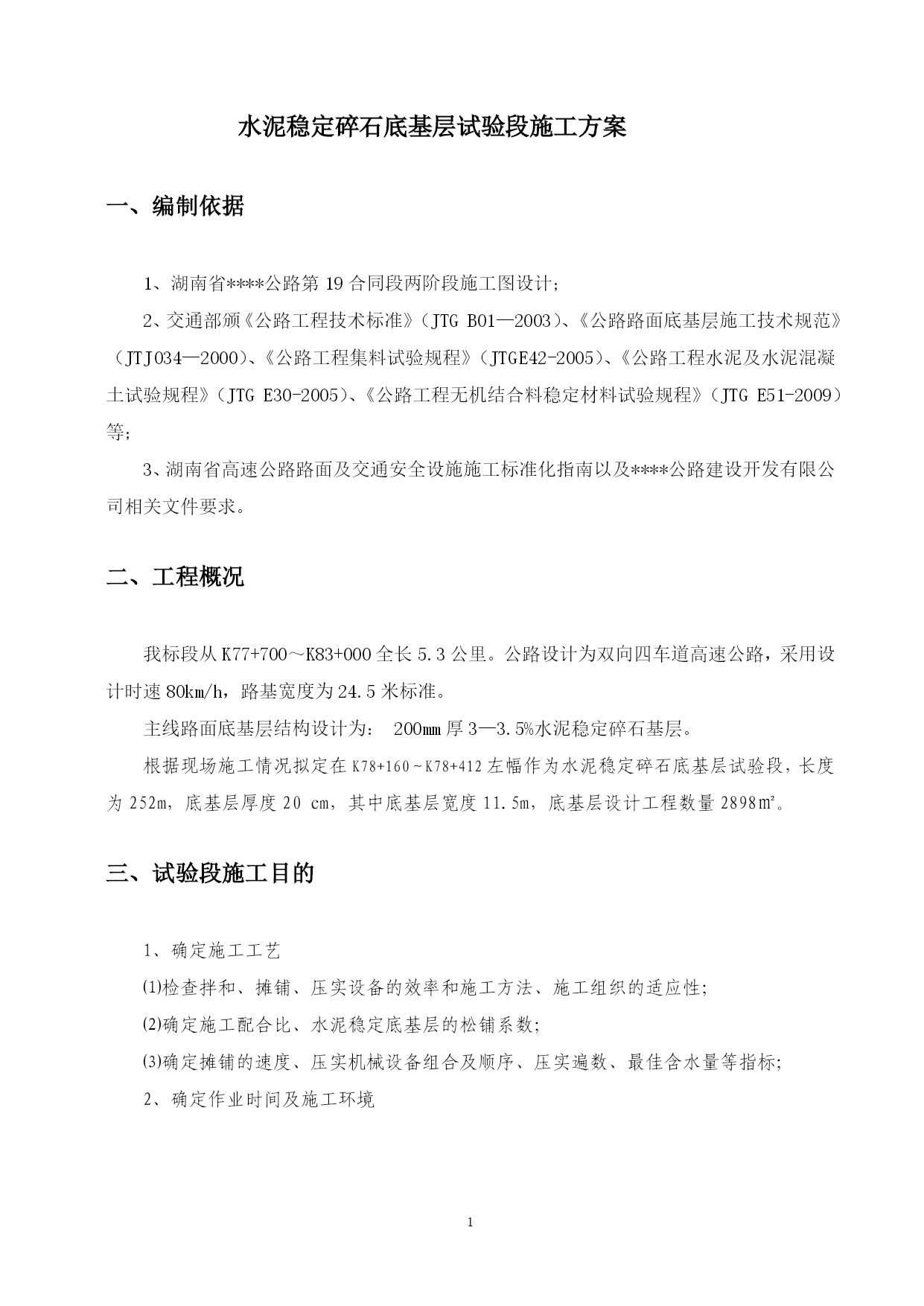

水泥稳定碎石底基层试验段施工方案
一、编制依据
1、湖南省****公路第19合同段两阶段施工图设计；
2、交通部颁《公路工程技术标准》（JTGB01—2003）、《公路路面底基层施工技术规范》（JTJ034—2000）、《公路工程集料试验规程》（JTGE42-2005）、《公路工程水泥及水泥混凝土试验规程》（JTGE30-2005）、《公路工程无机结合料稳定材料试验规程》（JTGE51-2009）等；
3、湖南省高速公路路面及交通安全设施施工标准化指南以及****公路建设开发有限公司相关文件要求。
二、工程概况
我标段从K77+700～K83+000全长5.3公里。公路设计为双向四车道高速公路，采用设计时速80km/h，路基宽度为24.5米标准。
主线路面底基层结构设计为：200mm厚3—3.5%水泥稳定碎石基层。
根据现场施工情况拟定在K78+160～K78+412左幅作为水泥稳定碎石底基层试验段，长度为252m，底基层厚度20cm，其中底基层宽度11.5m，底基层设计工程数量2898㎡。
三、试验段施工目的
1、确定施工工艺
⑴检查拌和、摊铺、压实设备的效率和施工方法、施工组织的适应性；
⑵确定施工配合比、水泥稳定底基层的松铺系数；
⑶确定摊铺的速度、压实机械设备组合及顺序、压实遍数、最佳含水量等指标；
2、确定作业时间及施工环境

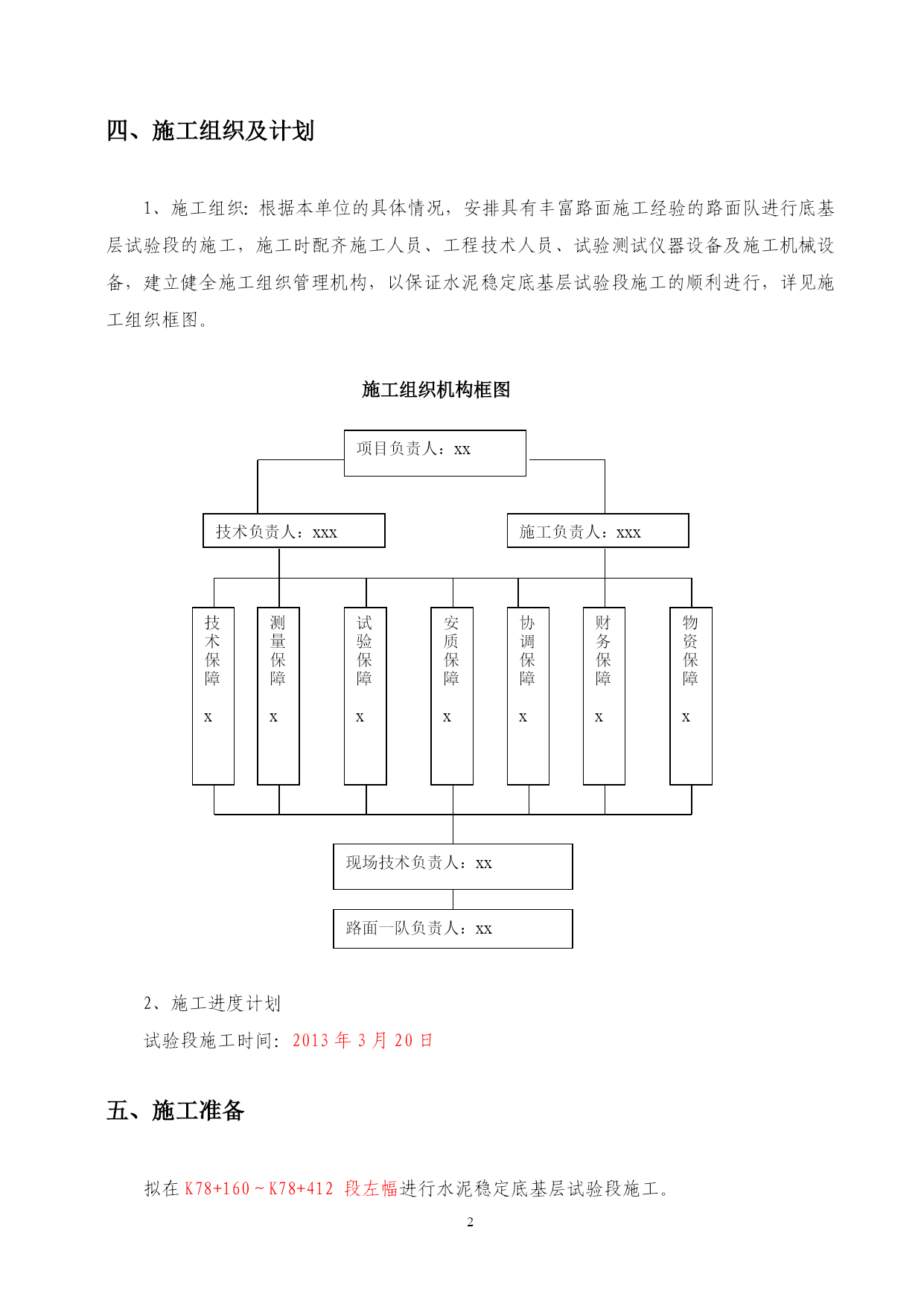

四、施工组织及计划
1、施工组织：根据本单位的具体情况，安排具有丰富路面施工经验的路面队进行底基层试验段的施工，施工时配齐施工人员、工程技术人员、试验测试仪器设备及施工机械设备，建立健全施工组织管理机构，以保证水泥稳定底基层试验段施工的顺利进行，详见施工组织框图。

施工组织机构框图
施工负责人：xxx
物资保障

x
财务保障

x
安质保障

x
协调保障

x
测量保障

x

试验保障

x
技术保障

x
技术负责人：xxx
项目负责人：xx
路面一队负责人：xx
现场技术负责人：xx

2、施工进度计划
试验段施工时间：2013年3月20日
五、施工准备
拟在K78+160～K78+412段左幅进行水泥稳定底基层试验段施工。

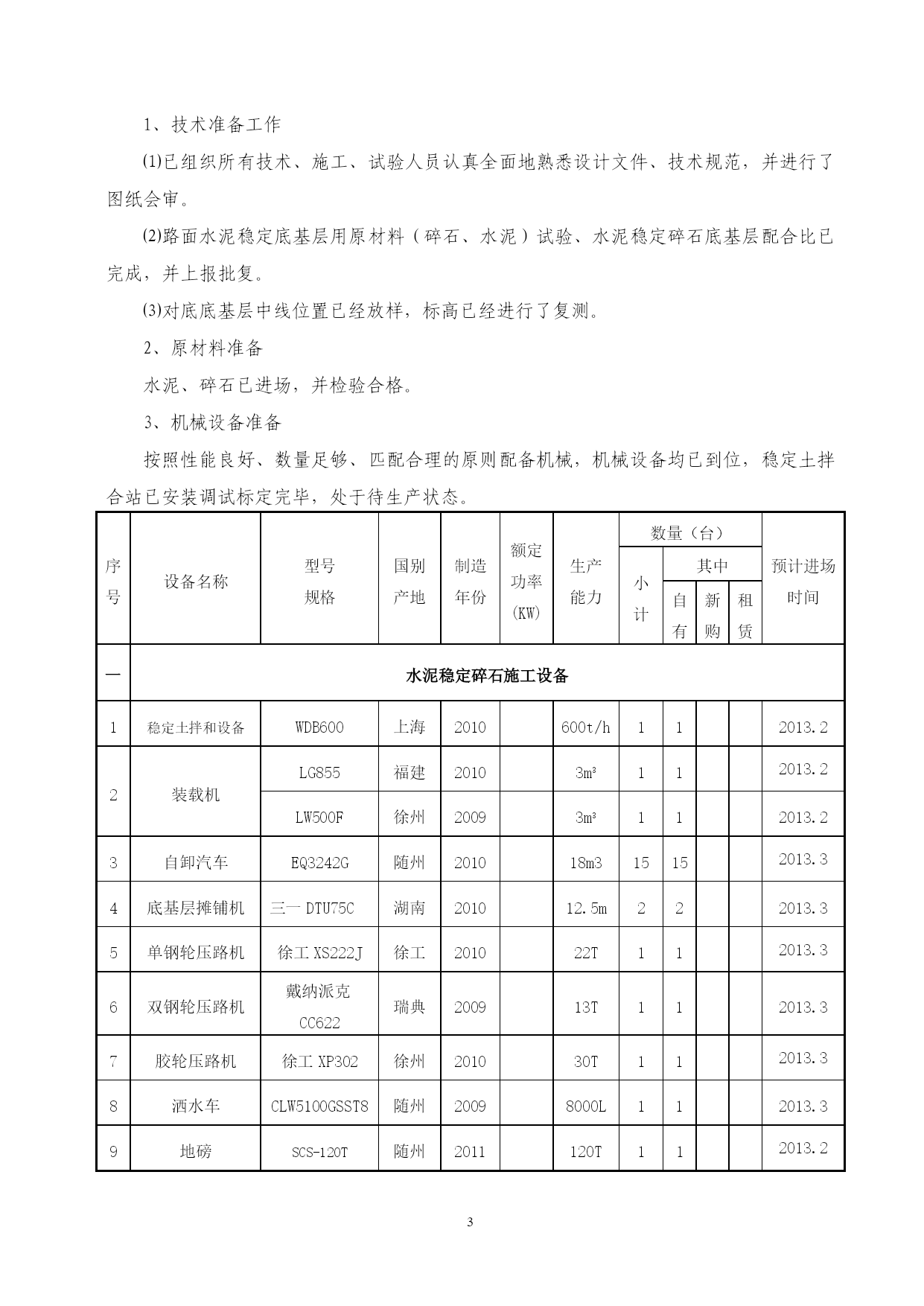

1、技术准备工作
⑴已组织所有技术、施工、试验人员认真全面地熟悉设计文件、技术规范，并进行了图纸会审。
⑵路面水泥稳定底基层用原材料（碎石、水泥）试验、水泥稳定碎石底基层配合比已完成，并上报批复。
⑶对底底基层中线位置已经放样，标高已经进行了复测。
2、原材料准备
水泥、碎石已进场，并检验合格。
3、机械设备准备
按照性能良好、数量足够、匹配合理的原则配备机械，机械设备均已到位，稳定土拌合站已安装调试标定完毕，处于待生产状态。
序号设备名称型号
规格国别产地制造年份额定功率(KW)生产
能力数量（台）预计进场时间小计其中自有新购租
赁一水泥稳定碎石施工设备1稳定土拌和设备WDB600上海2010600t/h112013.22装载机LG855福建20103m3112013.2LW500F
