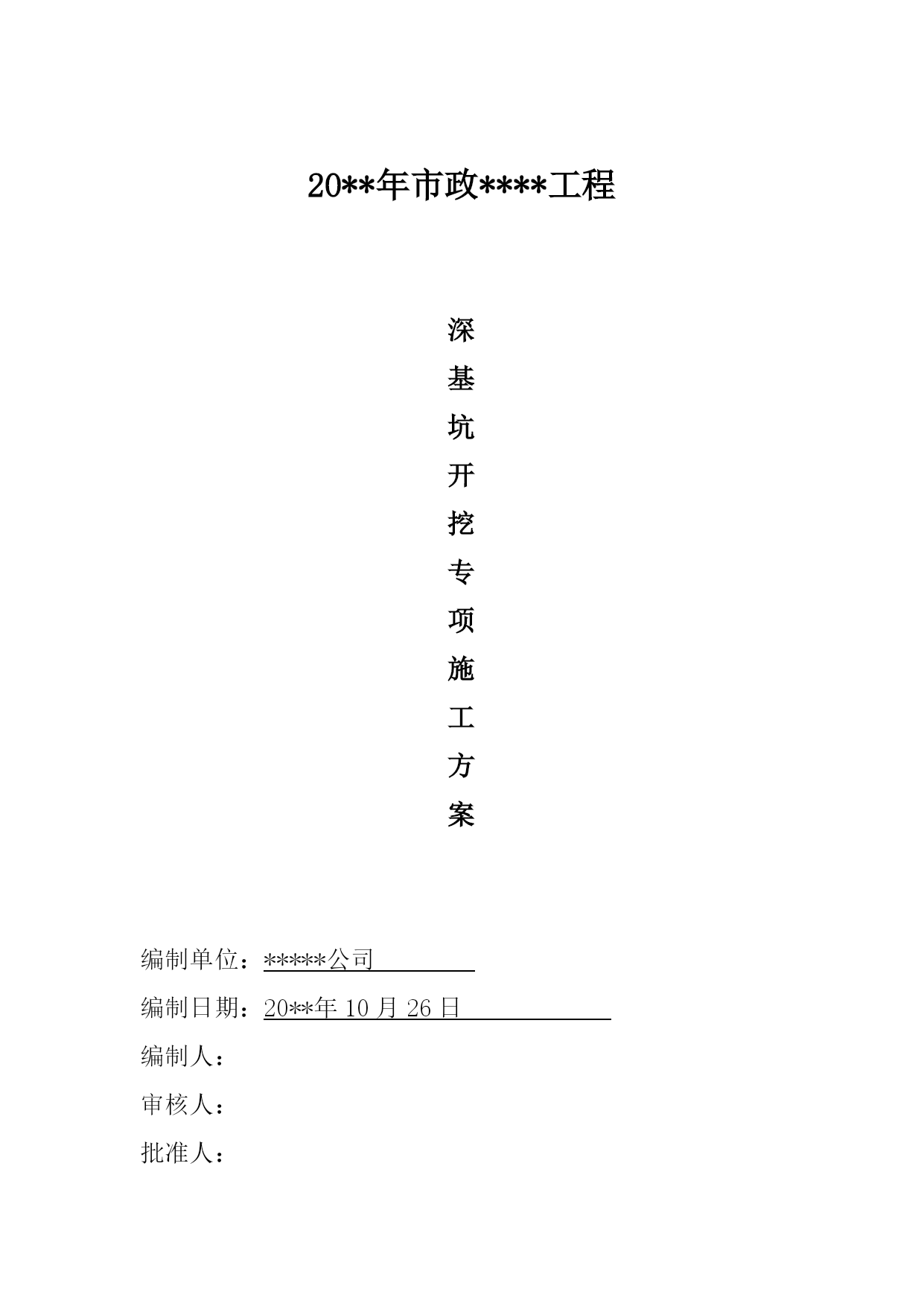

污水管道深基坑开挖专项施工方案-市政项目工程.doc

20**年市政****工程

深
基
坑
开
挖
专
项
施
工
方
案

编制单位：*****公司
编制日期：20**年10月26日
编制人：
审核人：
批准人：

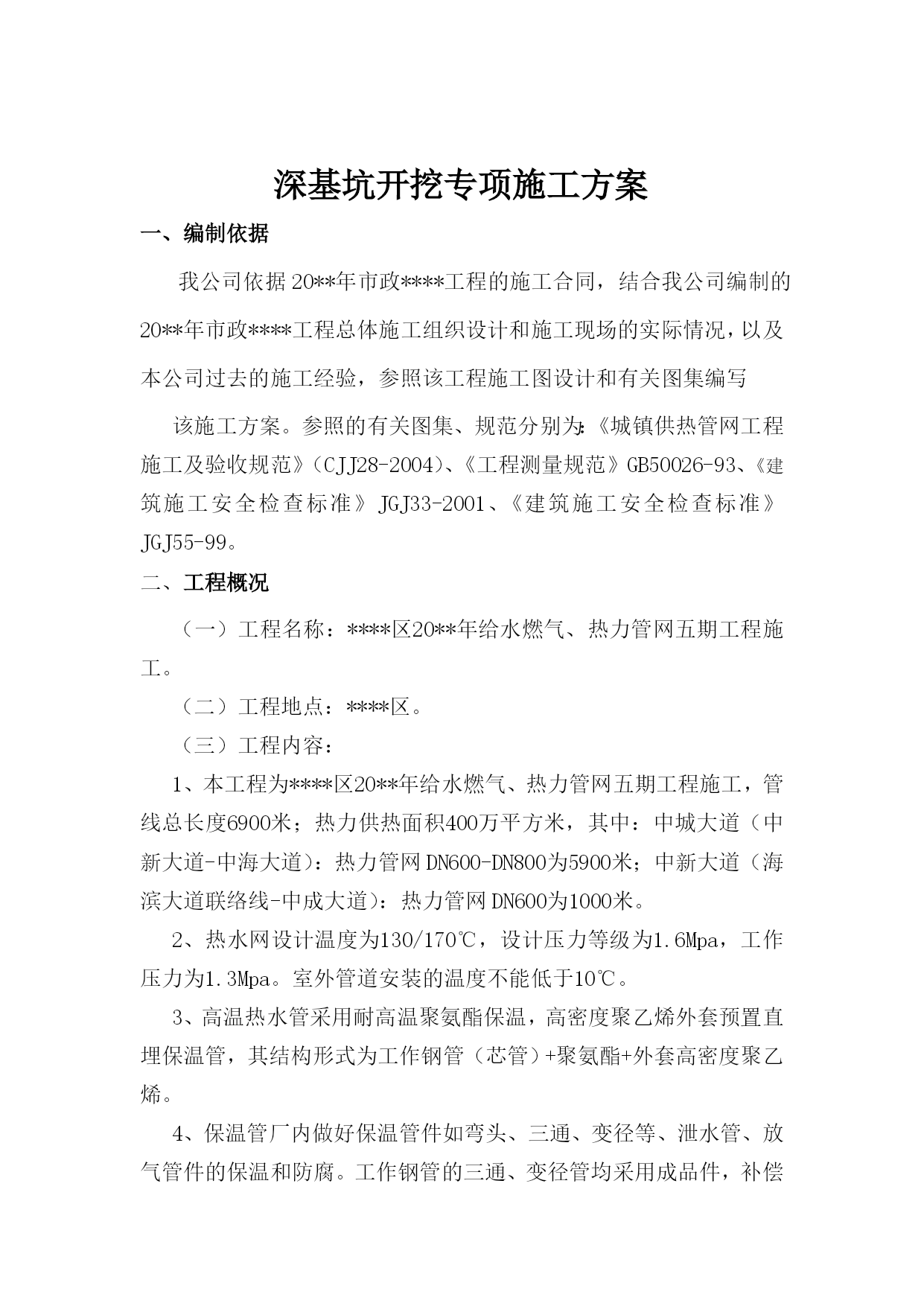

深基坑开挖专项施工方案
一、编制依据
我公司依据20**年市政****工程的施工合同，结合我公司编制的20**年市政****工程总体施工组织设计和施工现场的实际情况，以及本公司过去的施工经验，参照该工程施工图设计和有关图集编写
该施工方案。参照的有关图集、规范分别为：《城镇供热管网工程施工及验收规范》（CJJ28-2004）、《工程测量规范》GB50026-93、《建筑施工安全检查标准》JGJ33-2001、《建筑施工安全检查标准》JGJ55-99。
二、工程概况
（一）工程名称：****区20**年给水燃气、热力管网五期工程施工。
（二）工程地点：****区。
（三）工程内容：
1、本工程为****区20**年给水燃气、热力管网五期工程施工，管线总长度6900米；热力供热面积400万平方米，其中：中城大道（中新大道-中海大道）：热力管网DN600-DN800为5900米；中新大道（海滨大道联络线-中成大道）：热力管网DN600为1000米。
2、热水网设计温度为130/170℃，设计压力等级为1.6Mpa，工作压力为1.3Mpa。室外管道安装的温度不能低于10℃。
3、高温热水管采用耐高温聚氨酯保温，高密度聚乙烯外套预置直埋保温管，其结构形式为工作钢管（芯管）+聚氨酯+外套高密度聚乙烯。

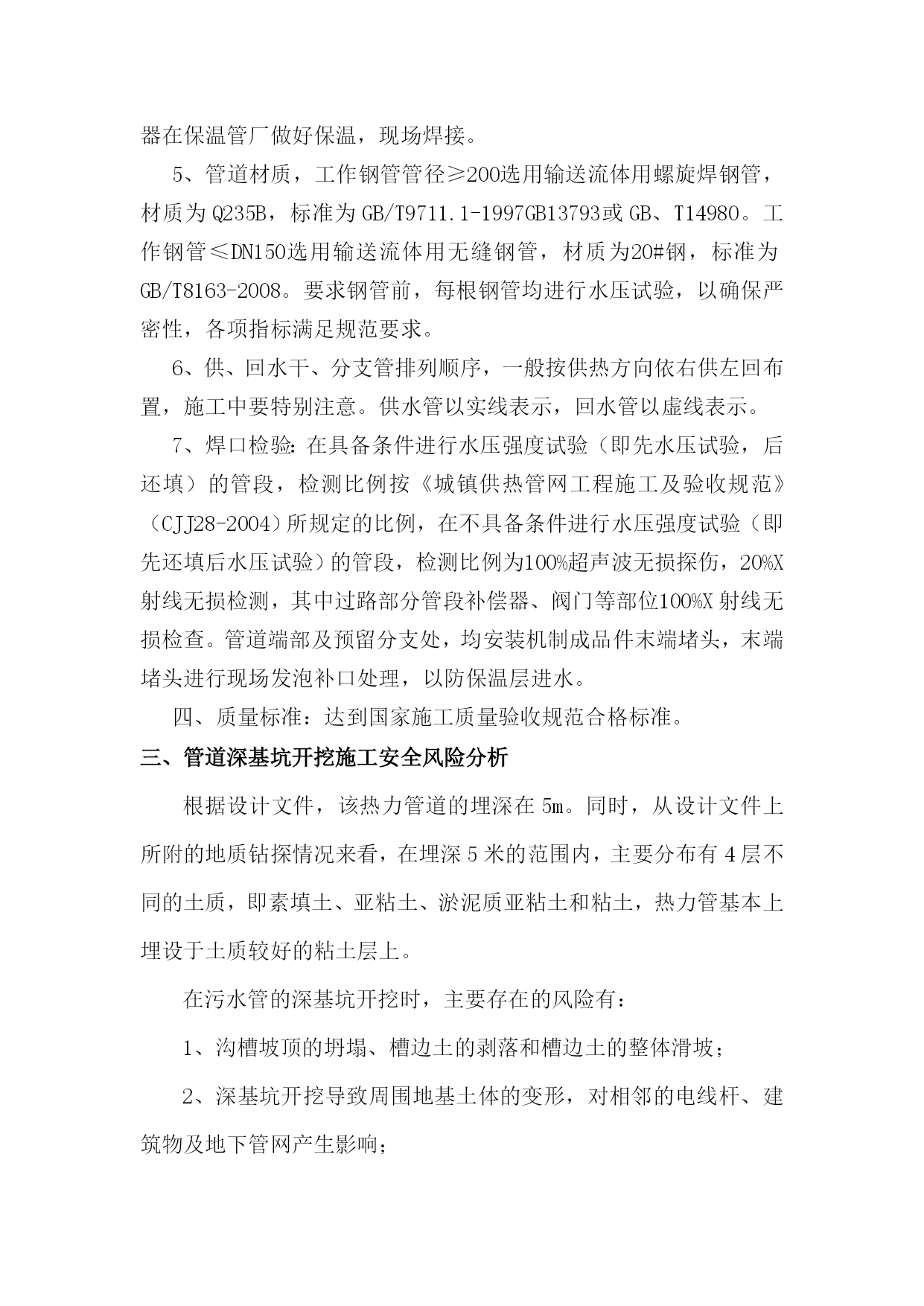

4、保温管厂内做好保温管件如弯头、三通、变径等、泄水管、放气管件的保温和防腐。工作钢管的三通、变径管均采用成品件，补偿器在保温管厂做好保温，现场焊接。
5、管道材质，工作钢管管径≥200选用输送流体用螺旋焊钢管，材质为Q235B，标准为GB/T9711.1-1997GB13793或GB、T14980。工作钢管≤DN150选用输送流体用无缝钢管，材质为20#钢，标准为GB/T8163-2008。要求钢管前，每根钢管均进行水压试验，以确保严密性，各项指标满足规范要求。
6、供、回水干、分支管排列顺序，一般按供热方向依右供左回布置，施工中要特别注意。供水管以实线表示，回水管以虚线表示。
7、焊口检验：在具备条件进行水压强度试验（即先水压试验，后还填）的管段，检测比例按《城镇供热管网工程施工及验收规范》（CJJ28-2004）所规定的比例，在不具备条件进行水压强度试验（即先还填后水压试验）的管段，检测比例为100%超声波无损探伤，20%X射线无损检测，其中过路部分管段补偿器、阀门等部位100%X射线无损检查。管道端部及预留分支处，均安装机制成品件末端堵头，末端堵头进行现场发泡补口处理，以防保温层进水。
四、质量标准：达到国家施工质量验收规范合格标准。
三、管道深基坑开挖施工安全风险分析
根据设计文件，该热力管道的埋深在5m。同时，从设计文件上所附的地质钻探情况来看，在埋深5米的范围内，主要分布有4层不同的土质，即素填土、亚粘土、淤泥质亚粘土和粘土，热力管基本上埋设于土质较好的粘土层上。
在污水管的深基坑开挖时，主要存在的风险有：
1、沟槽坡顶的坍塌、槽边土的剥落和槽边土的整体滑坡；
2、深基坑开挖导致周围地基土体的变形，对相邻的电线杆、建筑物及地下管网产生影响；

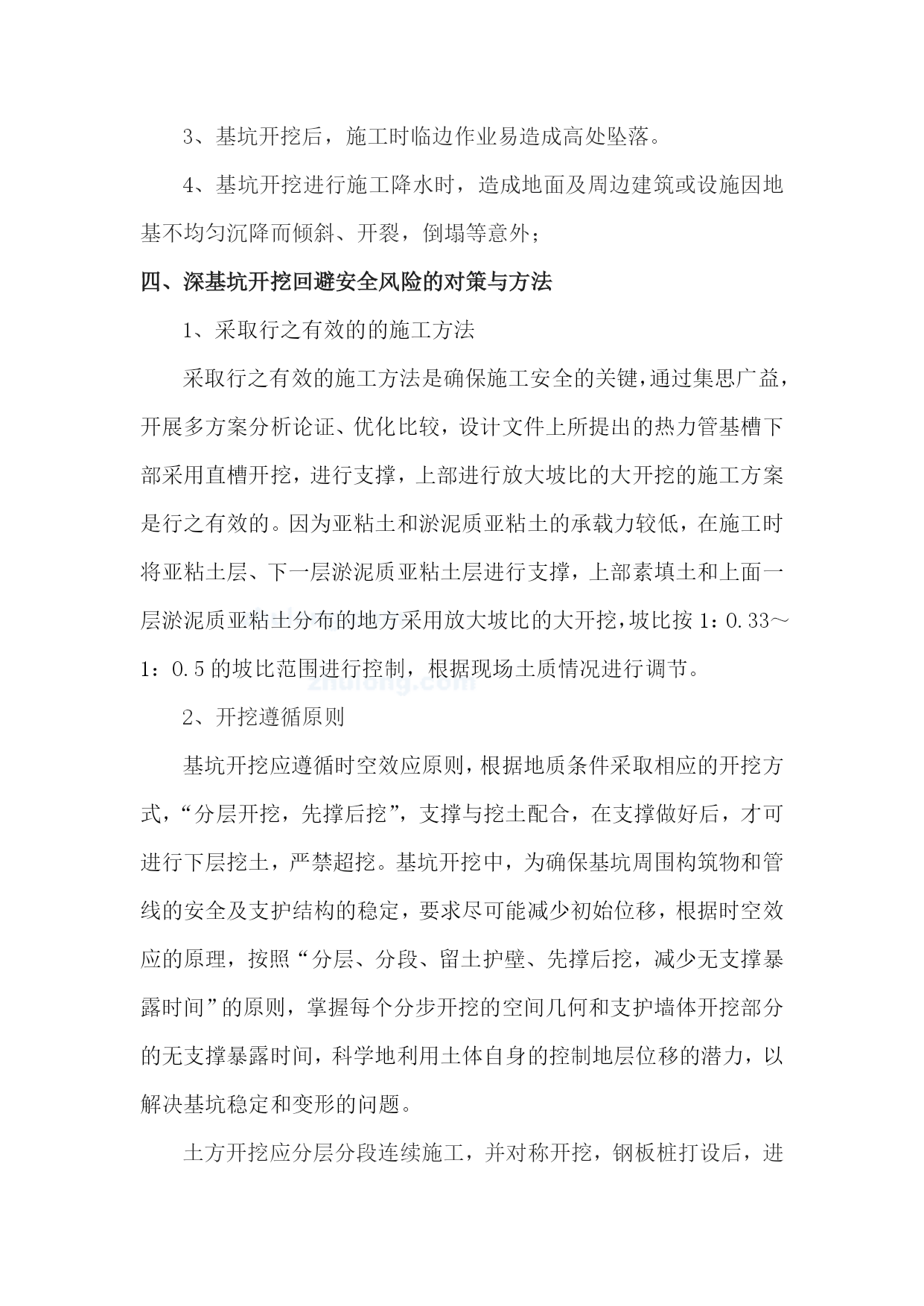

3、基坑开挖后，施工时临边作业易造成高处坠落。
4、基坑开挖进行施工降水时，造成地面及周边建筑或设施因地基不均匀沉降而倾斜、开裂，倒塌等意外；
四、深基坑开挖回避安全风险的对策与方法
1、采取行之有效的的施工方法
采取行之有效的施工方法是确保施工安全的关键，通过集思广益，开展多方案分析论证、优化比较，设计文件上所提出的热力管基槽下部采用直槽开挖，进行支撑，上部进行放大坡比的大开挖的施工方案是行之有效的。因为亚粘土和淤泥质亚粘土的承载力较低，在施工时将亚粘土层、下一层淤泥质亚粘土层进行支撑，上部素填土和上面一层淤泥质亚粘土分布的地方采用放大坡比的大开挖，坡比按1：0.33～1：0.5的坡比范围进行控制，根据现场土质情况进行调节。
2、开挖遵循原则
基坑开挖应遵循时空效应原则，根据地质条件采取相应的开挖方式，“分层开挖，先撑后挖”，支撑与挖土配合，在支撑做好后，才可进行下层挖土，严禁超挖。基坑开挖中，为确保基坑周围构筑物和管线的安全及支护结构的稳定，要求尽可能减少初始位移，根据时空效应的原理，按照“分层、分段、留土护壁、先撑后挖，减少无支撑暴露时间”的原则，掌握每个分步开挖的空间几何和支护墙体开挖部分的无支撑暴露时间，科学地利用土体自身的控制地层位移的潜力，以解决基坑稳定和变形的问题。

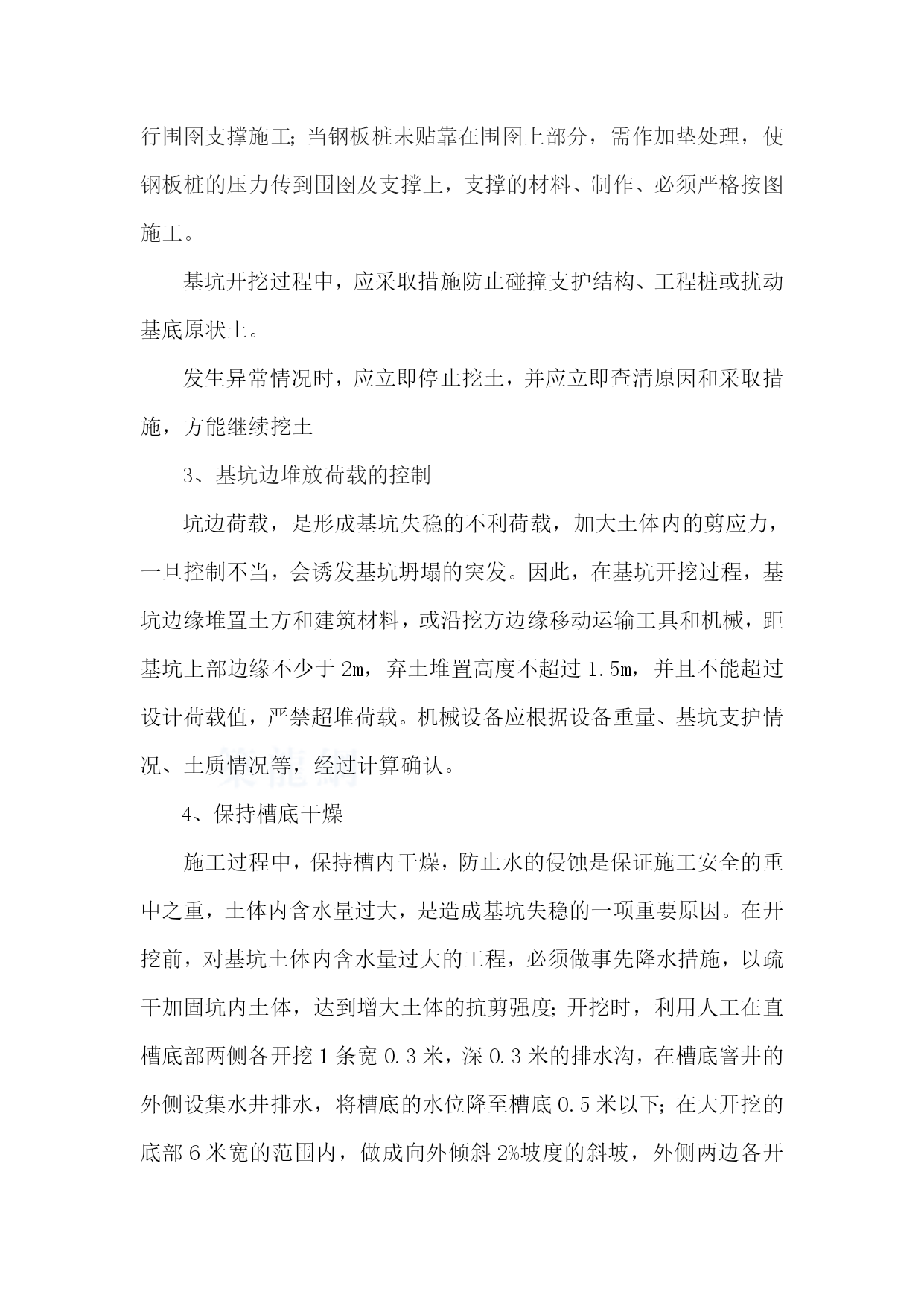

土方开挖应分层分段连续施工，并对称开挖，钢板桩打设后，进行围囹支撑施工；当钢板桩未贴靠在围囹上部分，需作加垫处理，使钢板桩的压力传到围囹
