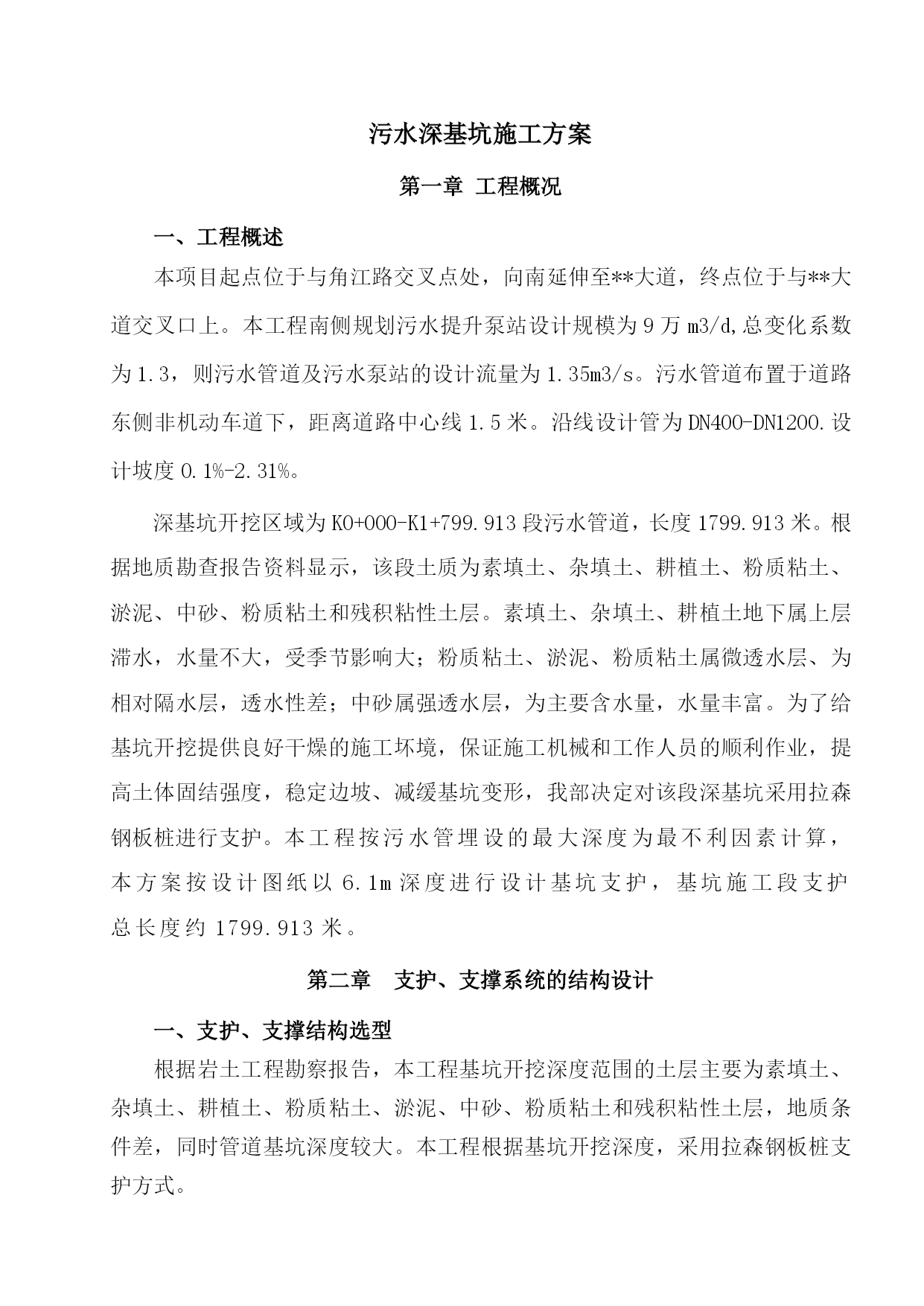

污水深基坑施工方案
第一章工程概况
一、工程概述
本项目起点位于与角江路交叉点处，向南延伸至**大道，终点位于与**大道交叉口上。本工程南侧规划污水提升泵站设计规模为9万m3/d,总变化系数为1.3，则污水管道及污水泵站的设计流量为1.35m3/s。污水管道布置于道路东侧非机动车道下，距离道路中心线1.5米。沿线设计管为DN400-DN1200.设计坡度0.1%-2.31%。
深基坑开挖区域为K0+000-K1+799.913段污水管道，长度1799.913米。根据地质勘查报告资料显示，该段土质为素填土、杂填土、耕植土、粉质粘土、淤泥、中砂、粉质粘土和残积粘性土层。素填土、杂填土、耕植土地下属上层滞水，水量不大，受季节影响大；粉质粘土、淤泥、粉质粘土属微透水层、为相对隔水层，透水性差；中砂属强透水层，为主要含水量，水量丰富。为了给基坑开挖提供良好干燥的施工坏境，保证施工机械和工作人员的顺利作业，提高土体固结强度，稳定边坡、减缓基坑变形，我部决定对该段深基坑采用拉森钢板桩进行支护。本工程按污水管埋设的最大深度为最不利因素计算，本方案按设计图纸以6.1m深度进行设计基坑支护，基坑施工段支护总长度约1799.913米。
第二章支护、支撑系统的结构设计
一、支护、支撑结构选型
根据岩土工程勘察报告，本工程基坑开挖深度范围的土层主要为素填土、杂填土、耕植土、粉质粘土、淤泥、中砂、粉质粘土和残积粘性土层，地质条件差，同时管道基坑深度较大。本工程根据基坑开挖深度，采用拉森钢板桩支护方式。

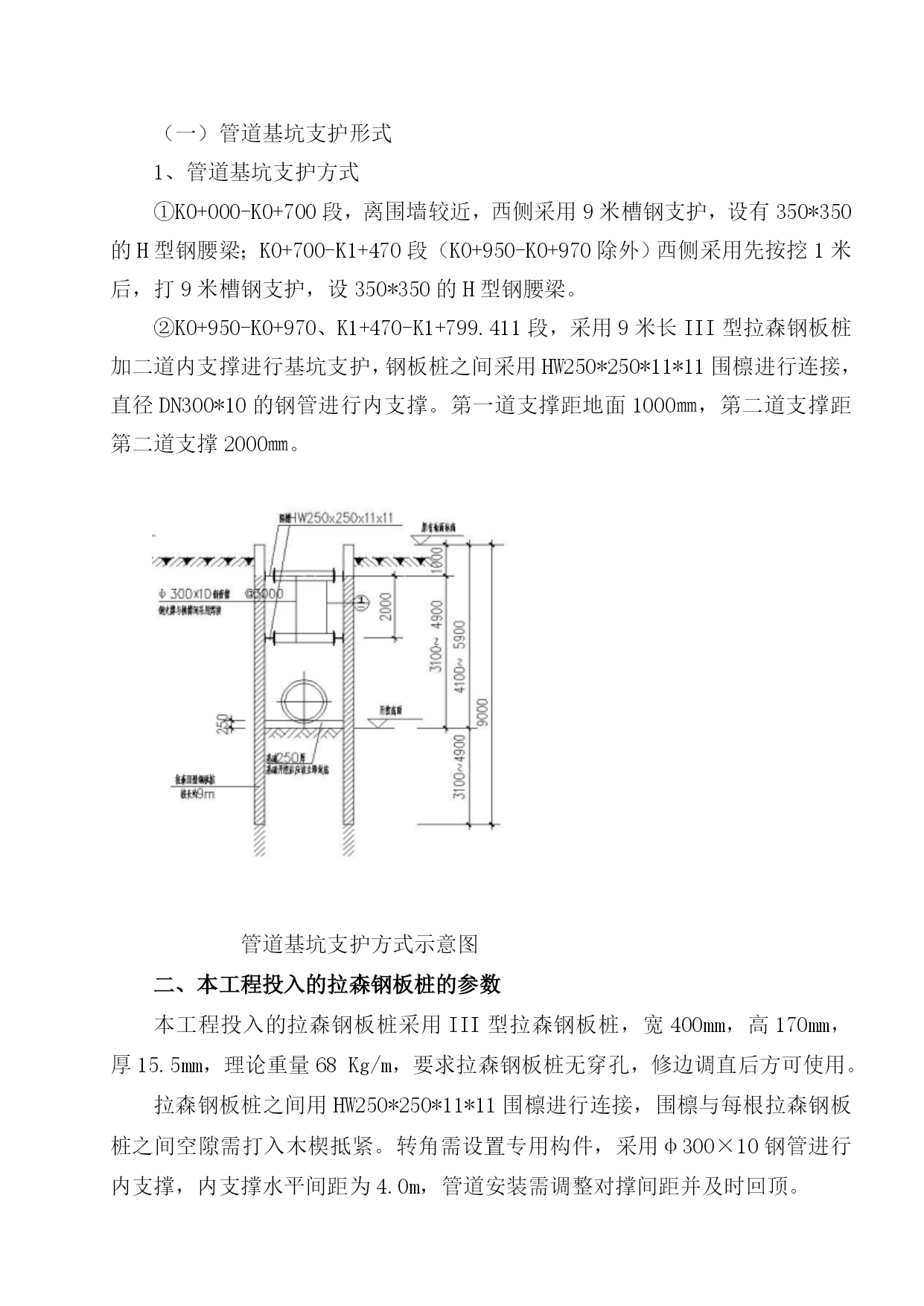

（一）管道基坑支护形式
1、管道基坑支护方式
①K0+000-K0+700段，离围墙较近，西侧采用9米槽钢支护，设有350*350的H型钢腰梁；K0+700-K1+470段（K0+950-K0+970除外）西侧采用先按挖1米后，打9米槽钢支护，设350*350的H型钢腰梁。
②K0+950-K0+970、K1+470-K1+799.411段，采用9米长III型拉森钢板桩加二道内支撑进行基坑支护，钢板桩之间采用HW250*250*11*11围檩进行连接，直径DN300*10的钢管进行内支撑。第一道支撑距地面1000㎜，第二道支撑距第二道支撑2000㎜。
管道基坑支护方式示意图
二、本工程投入的拉森钢板桩的参数
本工程投入的拉森钢板桩采用III型拉森钢板桩，宽400mm，高170mm，厚15.5mm，理论重量68Kg/m，要求拉森钢板桩无穿孔，修边调直后方可使用。
拉森钢板桩之间用HW250*250*11*11围檩进行连接，围檩与每根拉森钢板桩之间空隙需打入木楔抵紧。转角需设置专用构件，采用φ300×10钢管进行内支撑，内支撑水平间距为4.0m，管道安装需调整对撑间距并及时回顶。

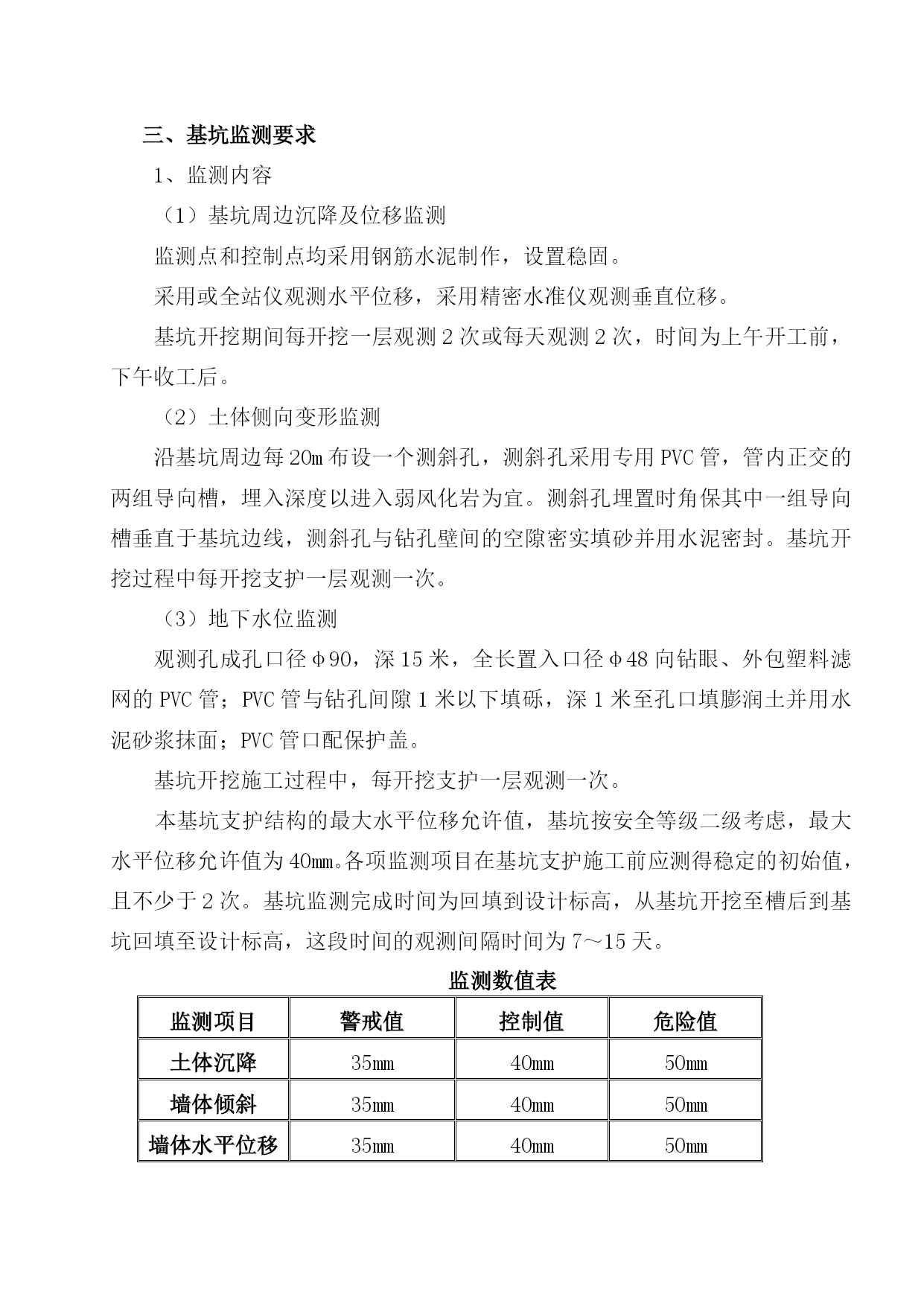

三、基坑监测要求
1、监测内容
（1）基坑周边沉降及位移监测
监测点和控制点均采用钢筋水泥制作，设置稳固。
采用或全站仪观测水平位移，采用精密水准仪观测垂直位移。
基坑开挖期间每开挖一层观测2次或每天观测2次，时间为上午开工前，下午收工后。
（2）土体侧向变形监测
沿基坑周边每20m布设一个测斜孔，测斜孔采用专用PVC管，管内正交的两组导向槽，埋入深度以进入弱风化岩为宜。测斜孔埋置时角保其中一组导向槽垂直于基坑边线，测斜孔与钻孔壁间的空隙密实填砂并用水泥密封。基坑开挖过程中每开挖支护一层观测一次。
（3）地下水位监测
观测孔成孔口径φ90，深15米，全长置入口径φ48向钻眼、外包塑料滤网的PVC管；PVC管与钻孔间隙1米以下填砾，深1米至孔口填膨润土并用水泥砂浆抹面；PVC管口配保护盖。
基坑开挖施工过程中，每开挖支护一层观测一次。
本基坑支护结构的最大水平位移允许值，基坑按安全等级二级考虑，最大水平位移允许值为40mm。各项监测项目在基坑支护施工前应测得稳定的初始值，且不少于2次。基坑监测完成时间为回填到设计标高，从基坑开挖至槽后到基坑回填至设计标高，这段时间的观测间隔时间为7～15天。
监测数值表

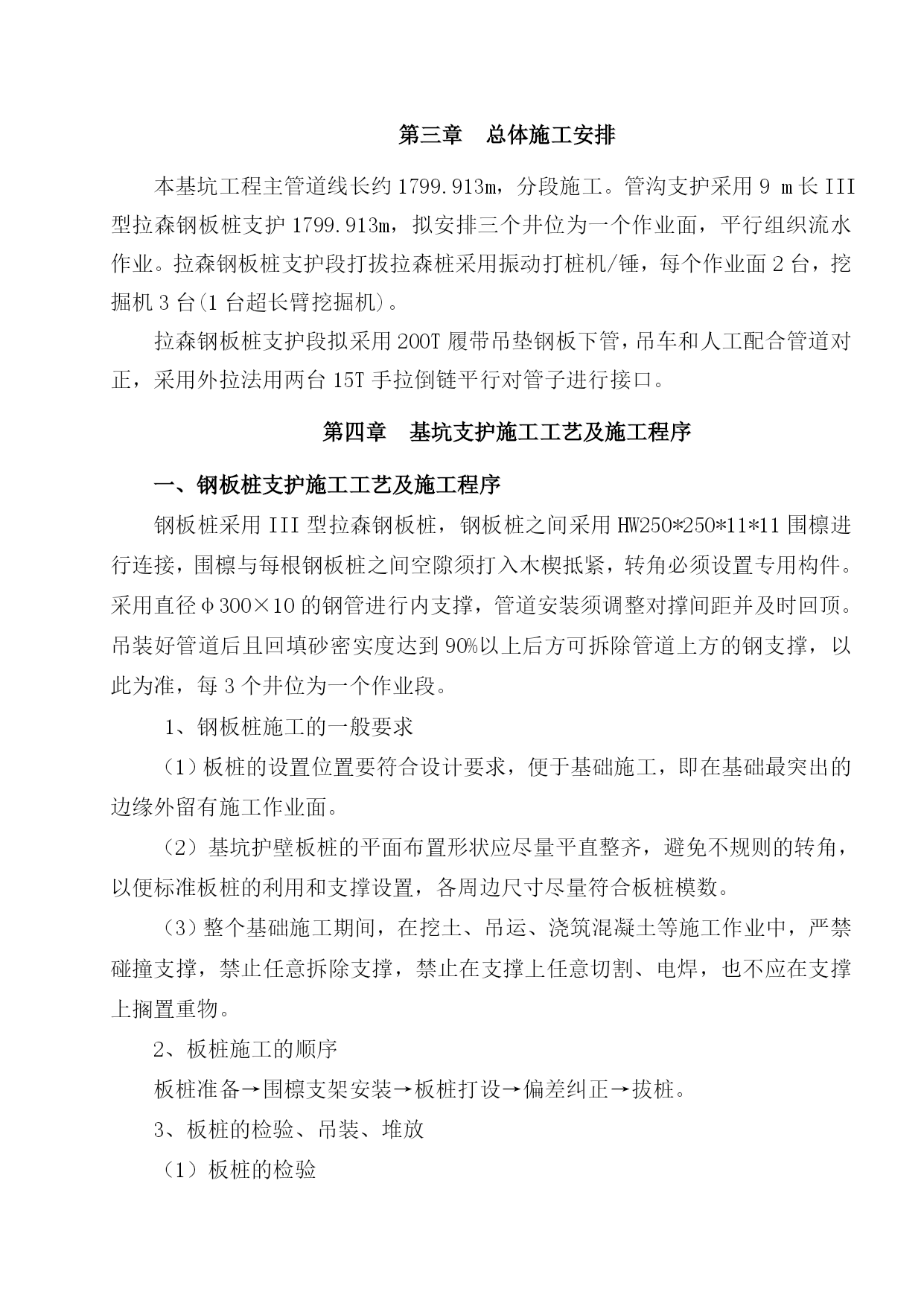

监测项目警戒值控制值危险值土体沉降35mm40mm50mm墙体倾斜35mm40mm50mm墙体水平位移35mm40mm50mm第三章总体施工安排
本基坑工程主管道线长约1799.913m，分段施工。管沟支护采用9m长III型拉森钢板桩支护1799.913m，拟安排三个井位为一个作业面，平行组织流水作业。拉森钢板桩支护段打拔拉森桩采用振动打桩机/锤，每个作业面2台，挖掘机3台(1台超长臂挖掘机)。
拉森钢板桩支护段拟采用200T履带吊垫钢板下管，吊车和人工配合管道对正，采用外拉法用两台15T手拉倒链平行对管子进行接口。
第四章基坑支护施工工艺及施工程序

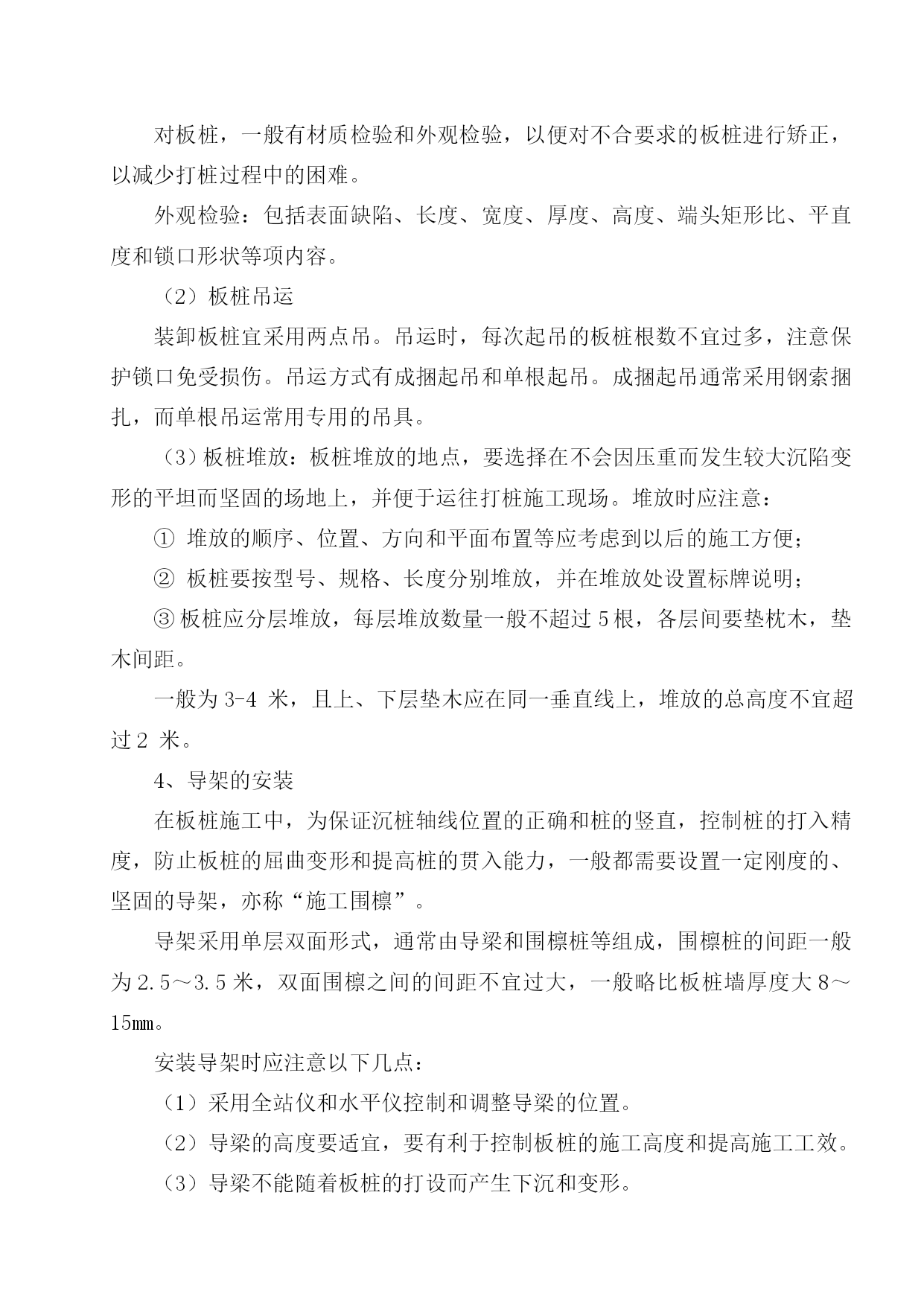

一、钢板桩支护施工工艺及施工程序
钢板桩采用III型拉森钢板桩，钢板桩之间采用HW250*250*11*11围檩进
