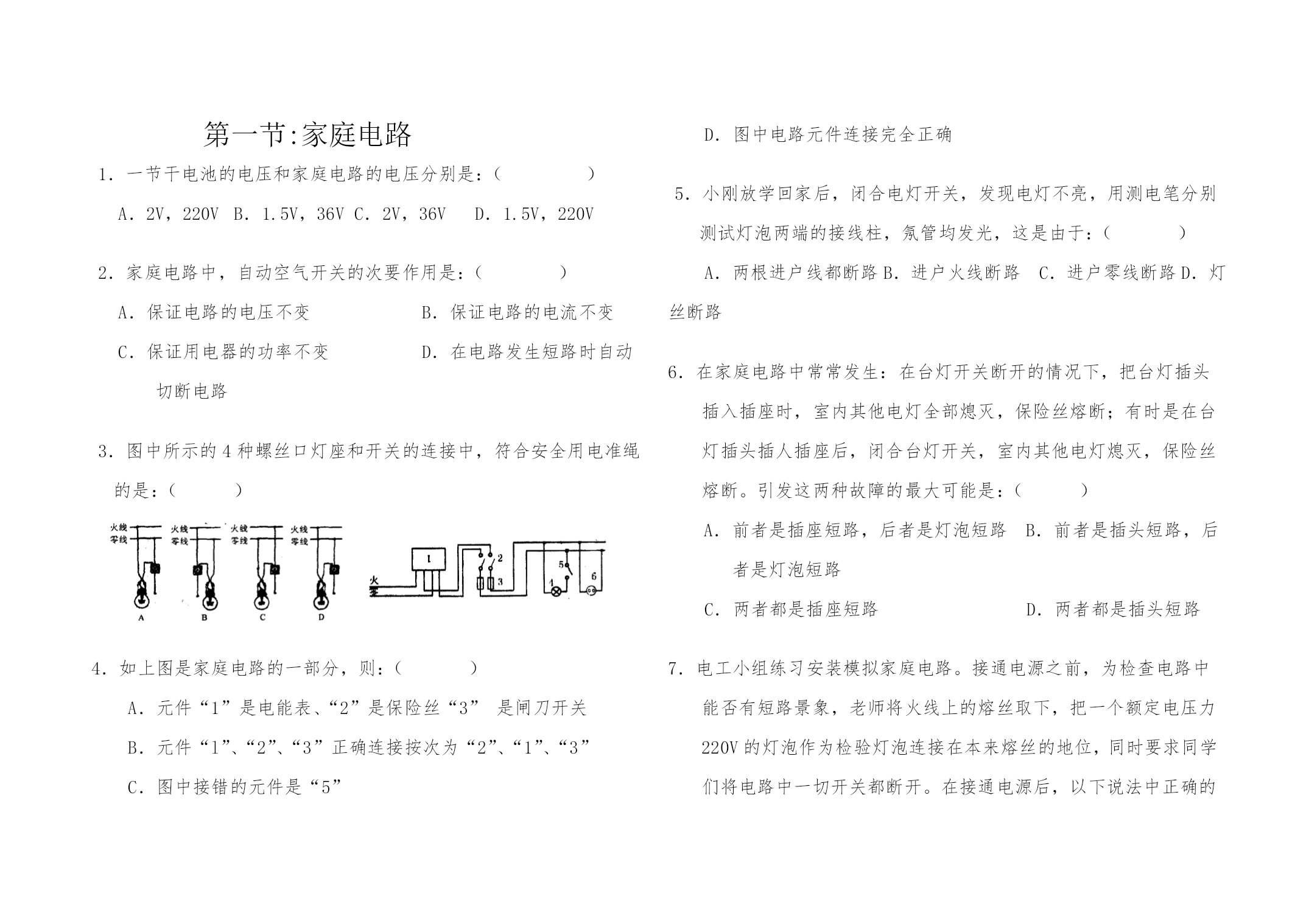

第一节:家庭电路
1．一节干电池的电压和家庭电路的电压分别是：（）
A．2V，220V B．1.5V，36V C．2V，36V D．1.5V，220V

2．家庭电路中，自动空气开关的次要作用是：（）
A．保证电路的电压不变B．保证电路的电流不变
C．保证用电器的功率不变D．在电路发生短路时自动切断电路

3．图中所示的4种螺丝口灯座和开关的连接中，符合安全用电准绳的是：（）

4．如上图是家庭电路的一部分，则：（）
A．元件“1”是电能表、“2”是保险丝“3”是闸刀开关
B．元件“l”、“2”、“3”正确连接按次为“2”、“1”、“3”
C．图中接错的元件是“5”
D．图中电路元件连接完全正确

5．小刚放学回家后，闭合电灯开关，发现电灯不亮，用测电笔分别测试灯泡两端的接线柱，氖管均发光，这是由于：（）
A．两根进户线都断路B．进户火线断路C．进户零线断路D．灯丝断路

6．在家庭电路中常常发生：在台灯开关断开的情况下，把台灯插头插入插座时，室内其他电灯全部熄灭，保险丝熔断；有时是在台灯插头插人插座后，闭合台灯开关，室内其他电灯熄灭，保险丝熔断。引发这两种故障的最大可能是：（）
A．前者是插座短路，后者是灯泡短路B．前者是插头短路，后者是灯泡短路
C．两者都是插座短路D．两者都是插头短路

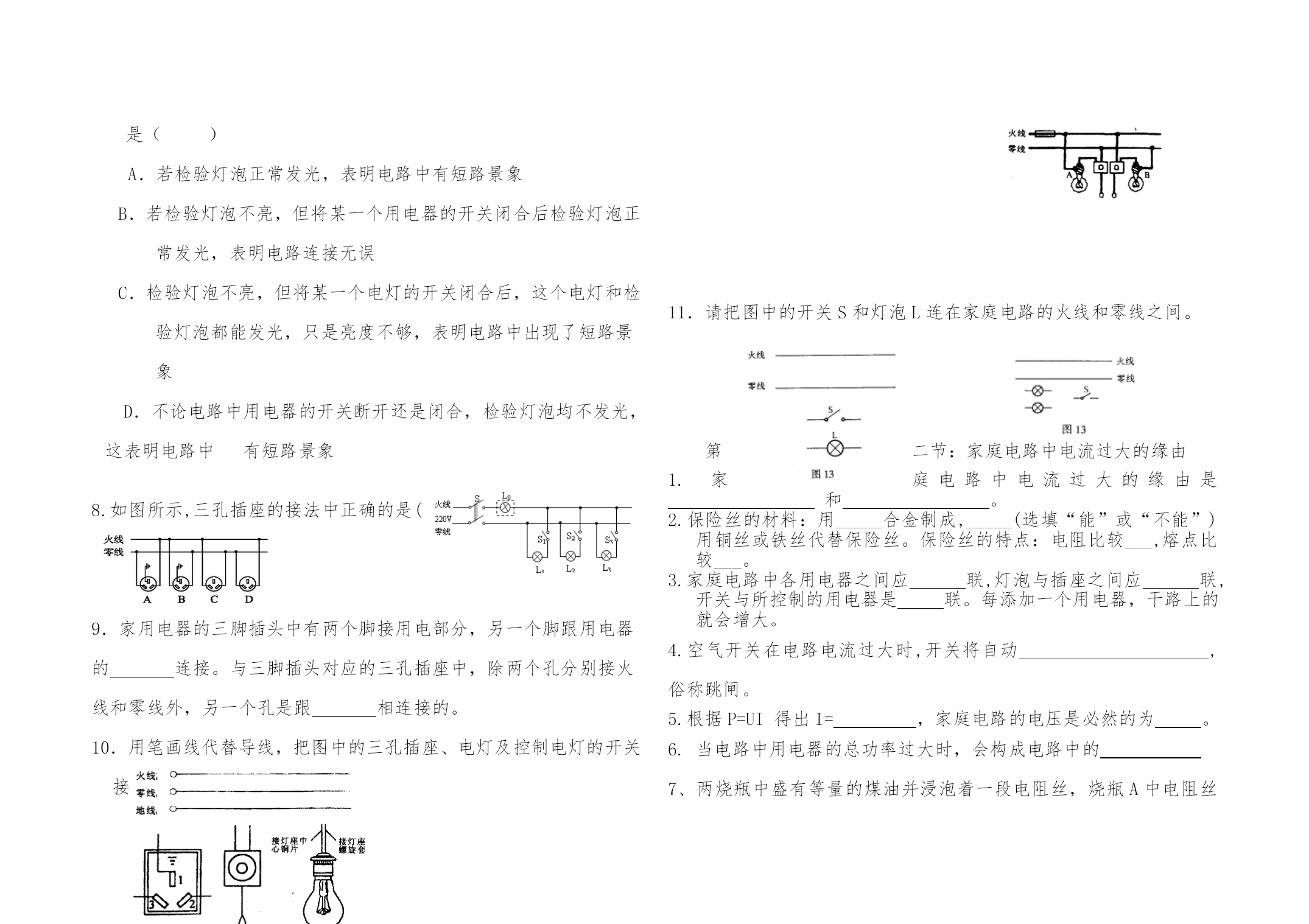

7．电工小组练习安装模拟家庭电路。接通电源之前，为检查电路中能否有短路景象，老师将火线上的熔丝取下，把一个额定电压力220V的灯泡作为检验灯泡连接在本来熔丝的地位，同时要求同学们将电路中一切开关都断开。在接通电源后，以下说法中正确的是（）
A．若检验灯泡正常发光，表明电路中有短路景象
B．若检验灯泡不亮，但将某一个用电器的开关闭合后检验灯泡正常发光，表明电路连接无误
C．检验灯泡不亮，但将某一个电灯的开关闭合后，这个电灯和检验灯泡都能发光，只是亮度不够，表明电路中出现了短路景象
D．不论电路中用电器的开关断开还是闭合，检验灯泡均不发光，这表明电路中有短路景象

8.如图所示,三孔插座的接法中正确的是()

9．家用电器的三脚插头中有两个脚接用电部分，另一个脚跟用电器的连接。与三脚插头对应的三孔插座中，除两个孔分别接火线和零线外，另一个孔是跟相连接的。
10．用笔画线代替导线，把图中的三孔插座、电灯及控制电灯的开关接到家庭电路上。

11．请把图中的开关S和灯泡L连在家庭电路的火线和零线之间。

第二节：家庭电路中电流过大的缘由
1.家庭电路中电流过大的缘由是和。
2.保险丝的材料：用_____合金制成,_____(选填“能”或“不能”)用铜丝或铁丝代替保险丝。保险丝的特点：电阻比较___,熔点比较___。
3.家庭电路中各用电器之间应联,灯泡与插座之间应联,开关与所控制的用电器是联。每添加一个用电器，干路上的就会增大。
4.空气开关在电路电流过大时,开关将自动,俗称跳闸。
5.根据P=UI得出I=，家庭电路的电压是必然的为。
6.当电路中用电器的总功率过大时，会构成电路中的

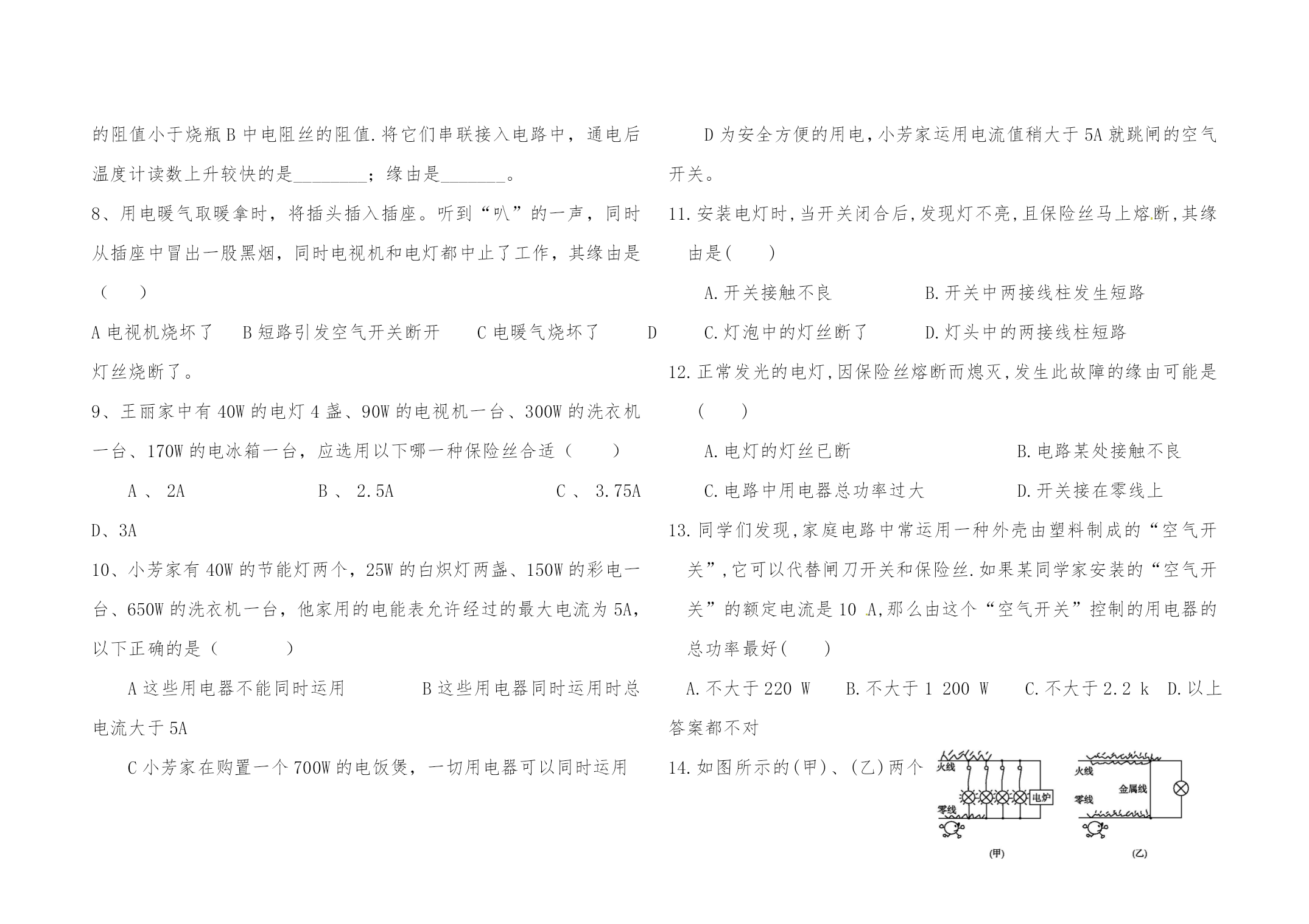

7、两烧瓶中盛有等量的煤油并浸泡着一段电阻丝，烧瓶A中电阻丝的阻值小于烧瓶B中电阻丝的阻值.将它们串联接入电路中，通电后温度计读数上升较快的是________；缘由是_______。
8、用电暖气取暖拿时，将插头插入插座。听到“叭”的一声，同时从插座中冒出一股黑烟，同时电视机和电灯都中止了工作，其缘由是（）
A电视机烧坏了B短路引发空气开关断开C电暖气烧坏了D灯丝烧断了。
9、王丽家中有40W的电灯4盏、90W的电视机一台、300W的洗衣机一台、170W的电冰箱一台，应选用以下哪一种保险丝合适（）
A、2AB、2.5AC、3.75AD、3A
10、小芳家有40W的节能灯两个，25W的白炽灯两盏、150W的彩电一台、650W的洗衣机一台，他家用的电能表允许经过的最大电流为5A，以下正确的是（）
A这些用电器不能同时运用B这些用电器同时运用时总电流大于5A
C小芳家在购置一个700W的电饭煲，一切用电器可以同时运用
D为安全方便的用电，小芳家运用电流值稍大于5A就跳闸的空气开关。
11.安装电灯时,当开关闭合后,发现灯不亮,且保险丝马上熔断,其缘由是()
A.开关接触不良B.开关中两接线柱发生短路
C.灯泡中的灯丝断了D.灯头中的两接线柱短路
12.正常发光的电灯,因保险丝熔断而熄灭,发生此故障的缘由可能是()
A.电灯的灯丝已断B.电路某处接触不良
C.电路中用电器总功率过大D.开关接在零线上
13.同学们发现,家庭电路中常运用一种外壳由塑料制成的“空气开关”,它可以代替闸刀开关和保险丝.如果某同学家安装的“空气开关”的额定电流是10A,那么由这个“空气开关”控制的用电器的总功率最好()
A.不大于220W B.不大于1200WC.
