欧姆定律-教科版-九年级物理-经典教学教辅文档.ppt

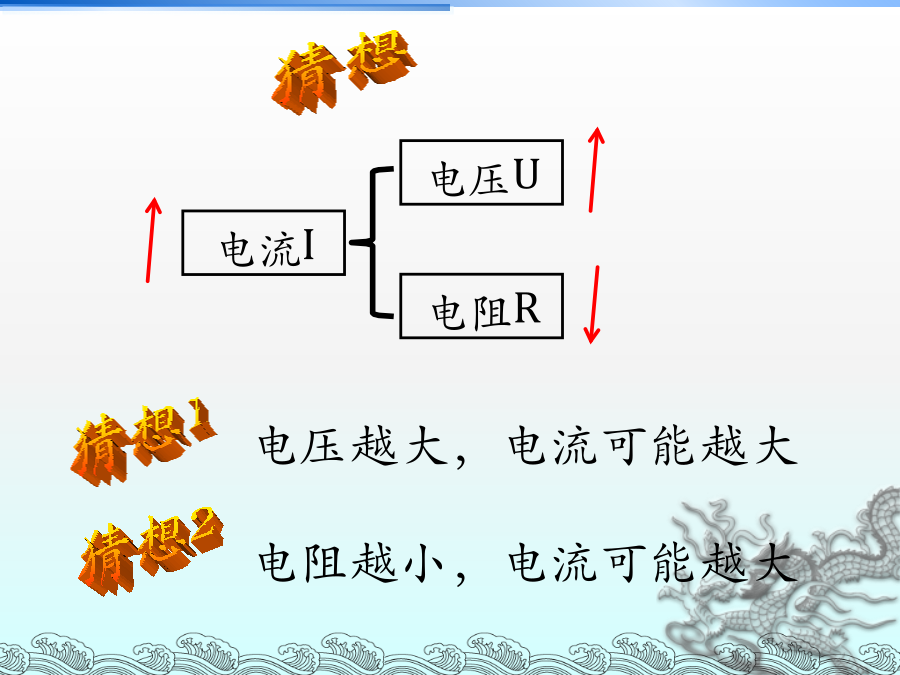

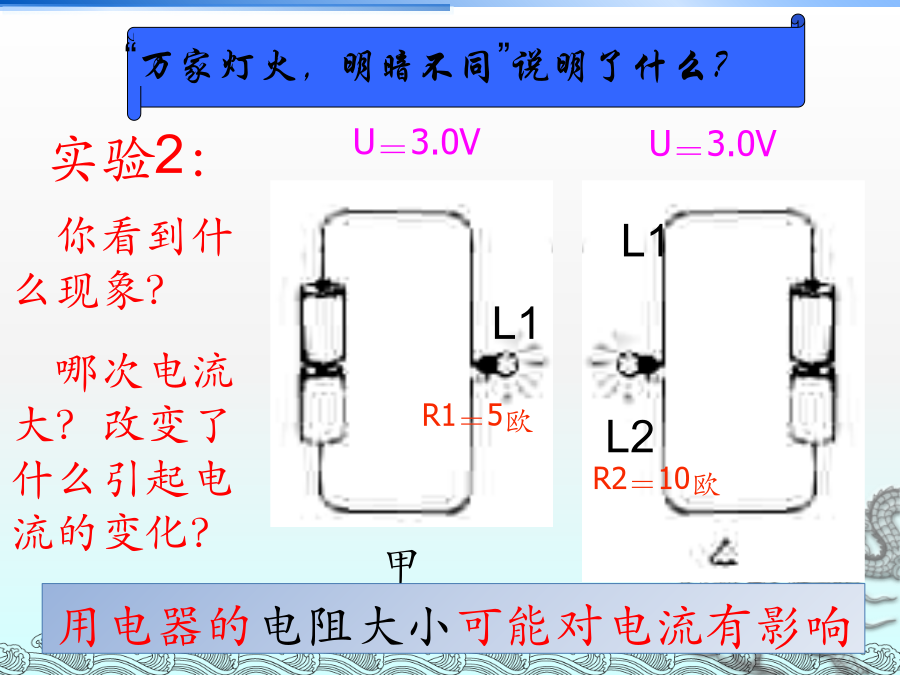

第五章欧姆定律家用电灯的工作电压相同，为什么亮度也不同？实验2：猜想还记得“滑动变阻器改变灯泡的亮度”这个实验吗？电路图1.连接电路时开关应＿＿＿＿
2.闭合开关前，滑动变阻器的滑片应移到_________位置。实验数据记录实验数据记录每次实验更换电阻R后应及时断开开关，防止电阻发热，引起阻值变化。实验数据记录实验数据记录结论1：在导体电阻一定时，通过这段导体的电流跟这段导体两端的电压成正比。结论一：在导体电阻一定时，通过这段导体的电流跟这段导体两端的电压成正比。结论2：在导体两端电压不变时，通过这段导体的电流跟这段导体的电阻成反比。要理解欧姆定律的注意事项
(1)物理量的同一性。叙述欧姆定律时，在两个“跟”字后面都强调了“这段导体”四个字，它是指对电路中同一导体或同一电路而言。所以在运用欧姆定律一段导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。注意:某同学做“研究电流和电压、电阻的关系”的实验，实验中得到了如下的两组数据：
表一：
如图13是探究电流与电压、电阻关系的实验电路图。
(1)由于电路中电流的大小受多种因素的影响，所以我们在探究某一因素变化对电流的影响时，必须保持其它因素不变，即采用了法。
（2）实验探究分两步进行：a.保持电阻不变，探究电流与电压的关系；b.保持电压不变，探究电流与电阻的关系。图14是根据实验数据绘制的图像，其中正确表示电阻不变，电流随电压变化的图像是图（选填“甲”或“乙”）。（3）在探究过程中，使用滑动变阻器R的目的是。
（4）综合图14甲、乙图像可得到的结论是____________________。
