任务一 开关直接控制电动机电路
实训日期：实训课时：
实训先生：指点教师：

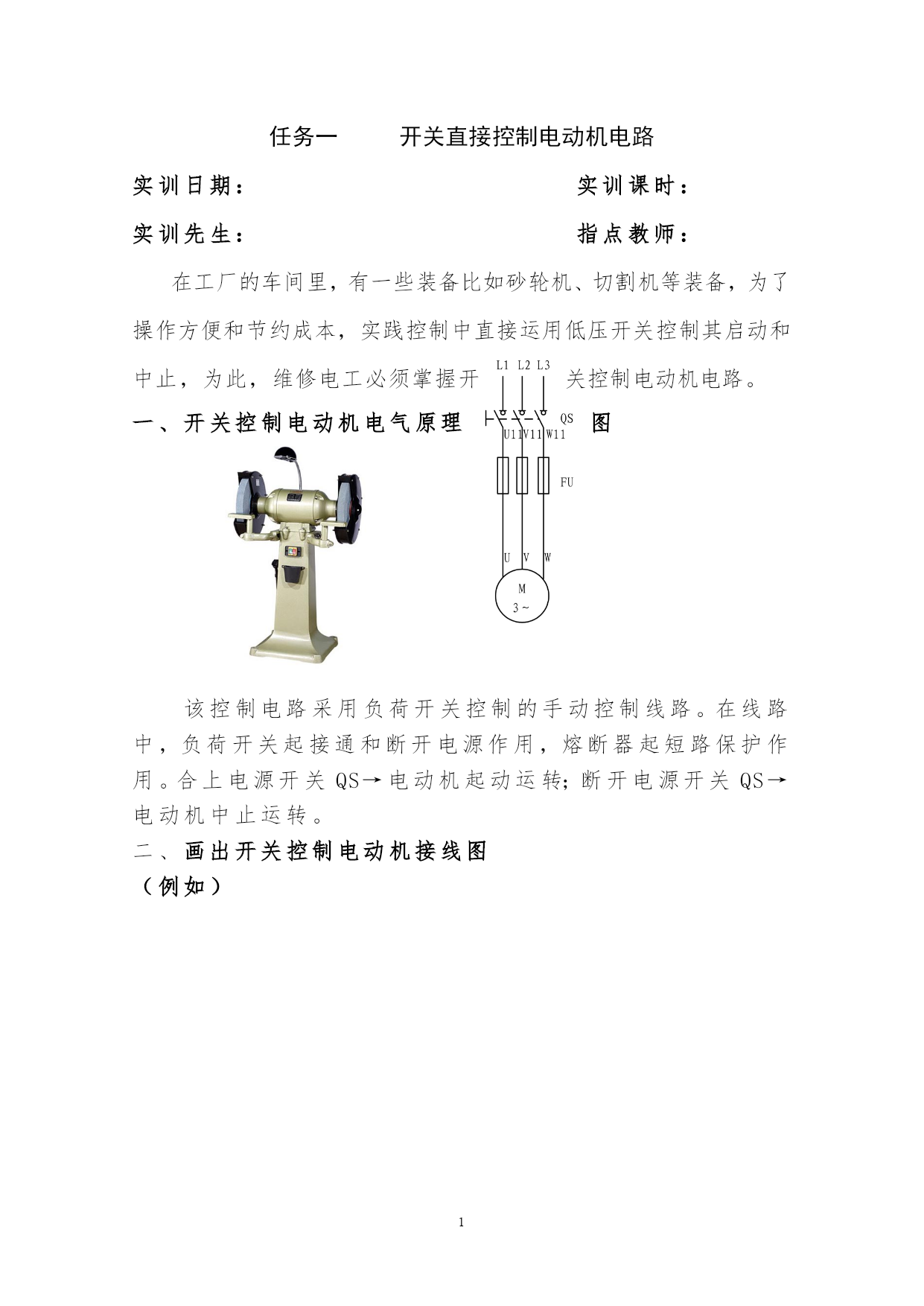

在工厂的车间里，有一些装备比如砂轮机、切割机等装备，为了操作方便和节约成本，实践控制中直接运用低压开关控制其启动和中止，为此，维修电工必须掌握开关控制电动机电路。
一、开关控制电动机电气原理图

该控制电路采用负荷开关控制的手动控制线路。在线路中，负荷开关起接通和断开电源作用，熔断器起短路保护作用。合上电源开关QS→电动机起动运转；断开电源开关QS→电动机中止运转。

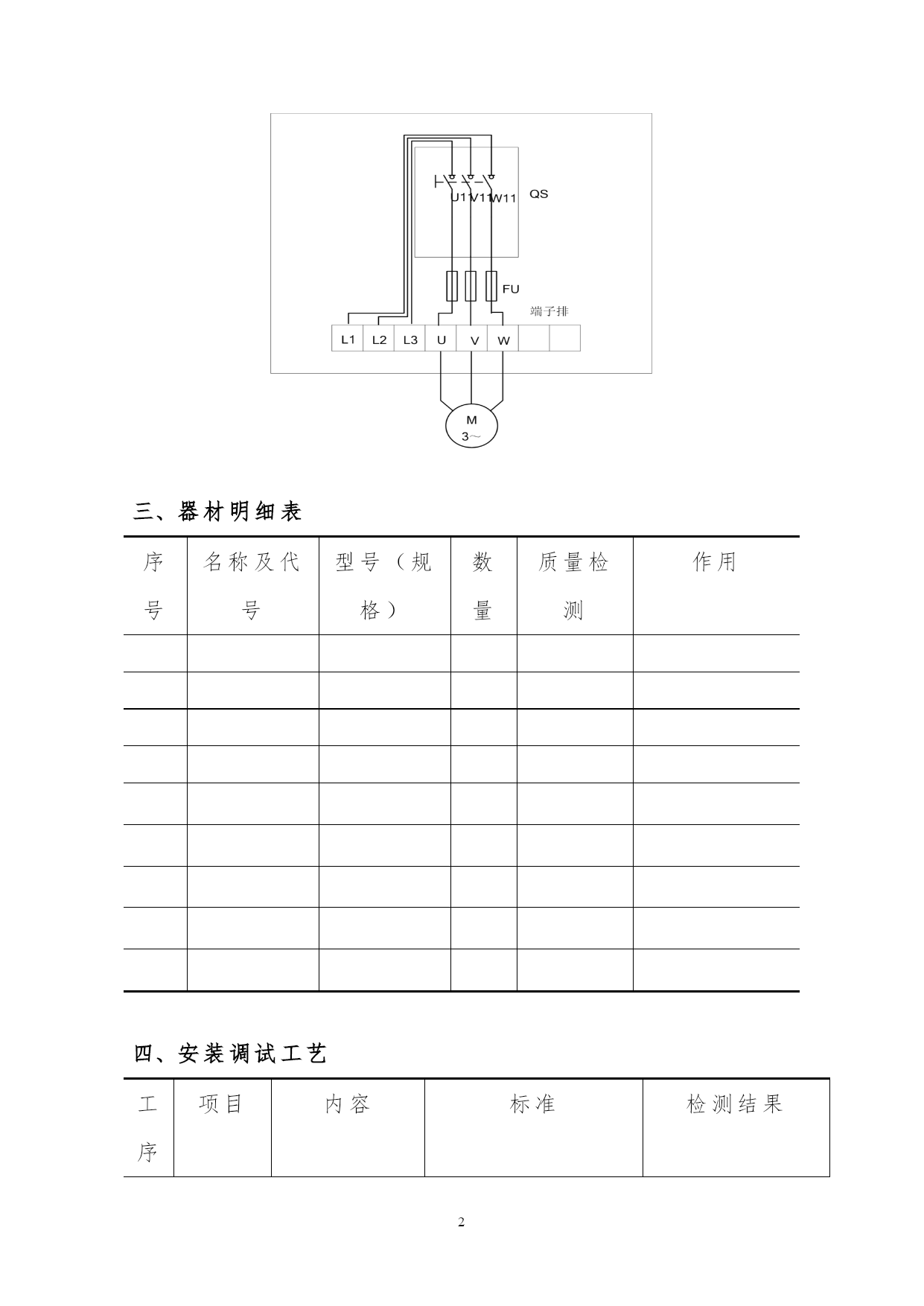

二、画出开关控制电动机接线图
（例如）

三、器材明细表
序号名称及代号型号（规格）数量质量检测作用
四、安装调试工艺

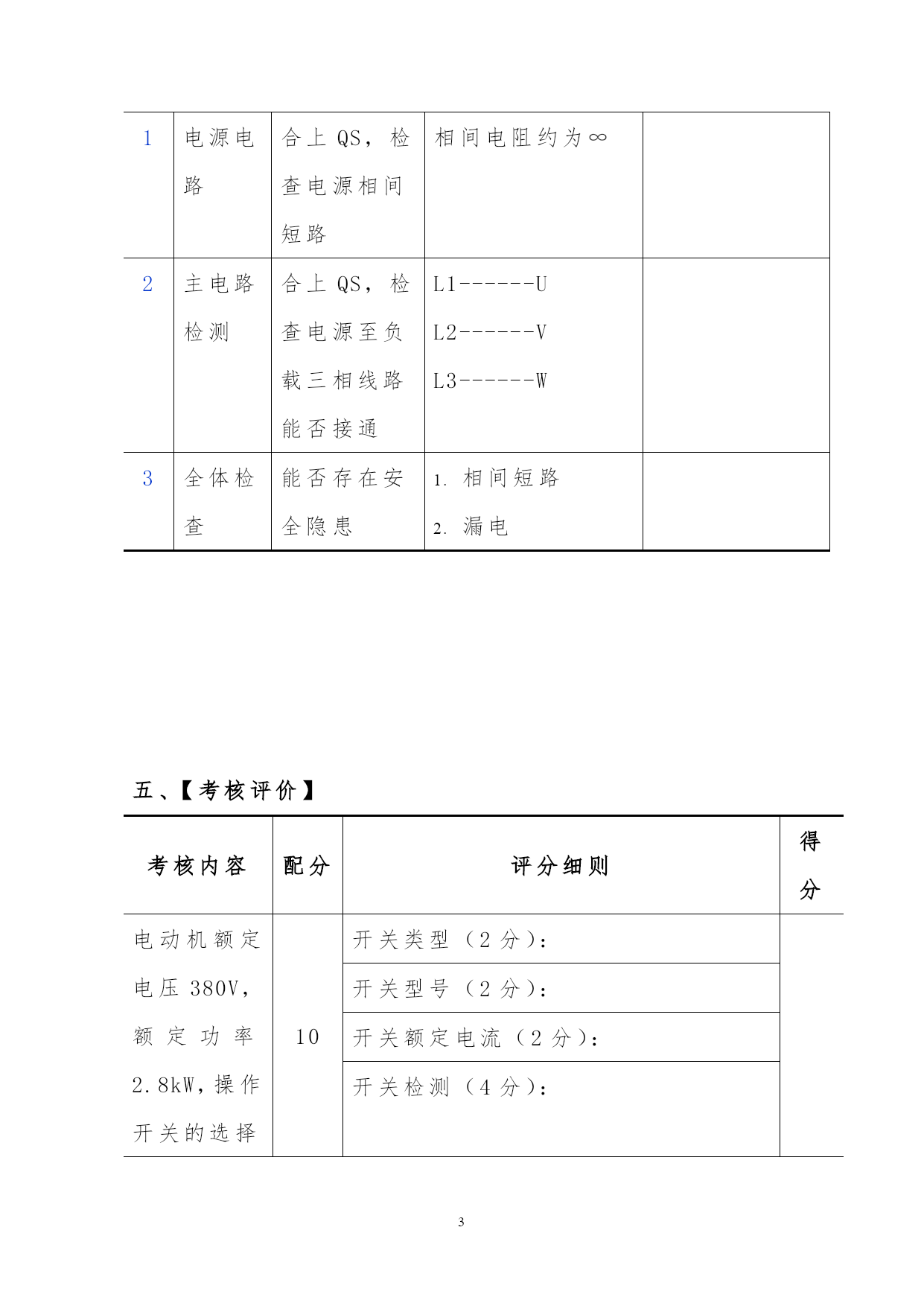

工序项目内容标准检测结果1电源电路合上QS，检查电源相间短路相间电阻约为∞2主电路检测
合上QS，检查电源至负载三相线路能否接通L1------U
L2------V
L3------W3全体检查能否存在安全隐患相间短路
漏电

五、【考核评价】

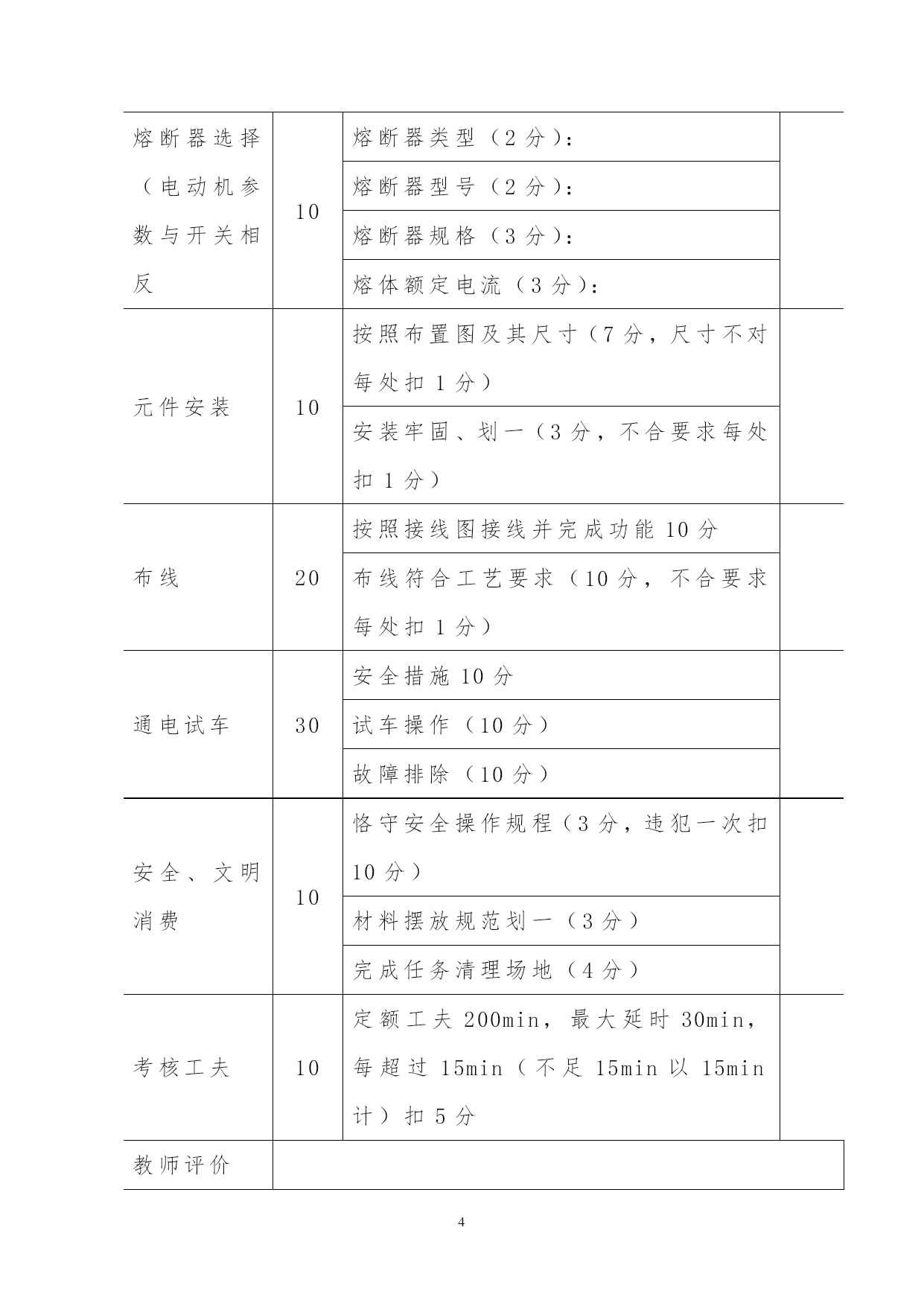

考核内容配分评分细则得分电动机额定电压380V，额定功率2.8kW，操作开关的选择10开关类型（2分）：开关型号（2分）：开关额定电流（2分）：开关检测（4分）：熔断器选择（电动机参数与开关相反10熔断器类型（2分）：熔断器型号（2分）：熔断器规格（3分）：熔体额定电流（3分）：元件安装10按照布置图及其尺寸（7分，尺寸不对每处扣1分）安装牢固、划一（3分，不合要求每处扣1分）布线20按照接线图接线并完成功能10分布线符合工艺要求（10分，不合要求每处扣1分）通电试车30安全措施10分试车操作（10分）故障排除（10分）安全、文明消费10恪守安全操作规程（3分，违犯一次扣10分）材料摆放规范划一（3分）完成任务清理场地（4分）考核工夫10定额工夫200min，最大延时30min，每超过15min（不足15min以15min计）扣5分教师评价

备注各项目的最高扣分不应超过配分分数,60分以下不合格成绩

六、工作任务练习与总结

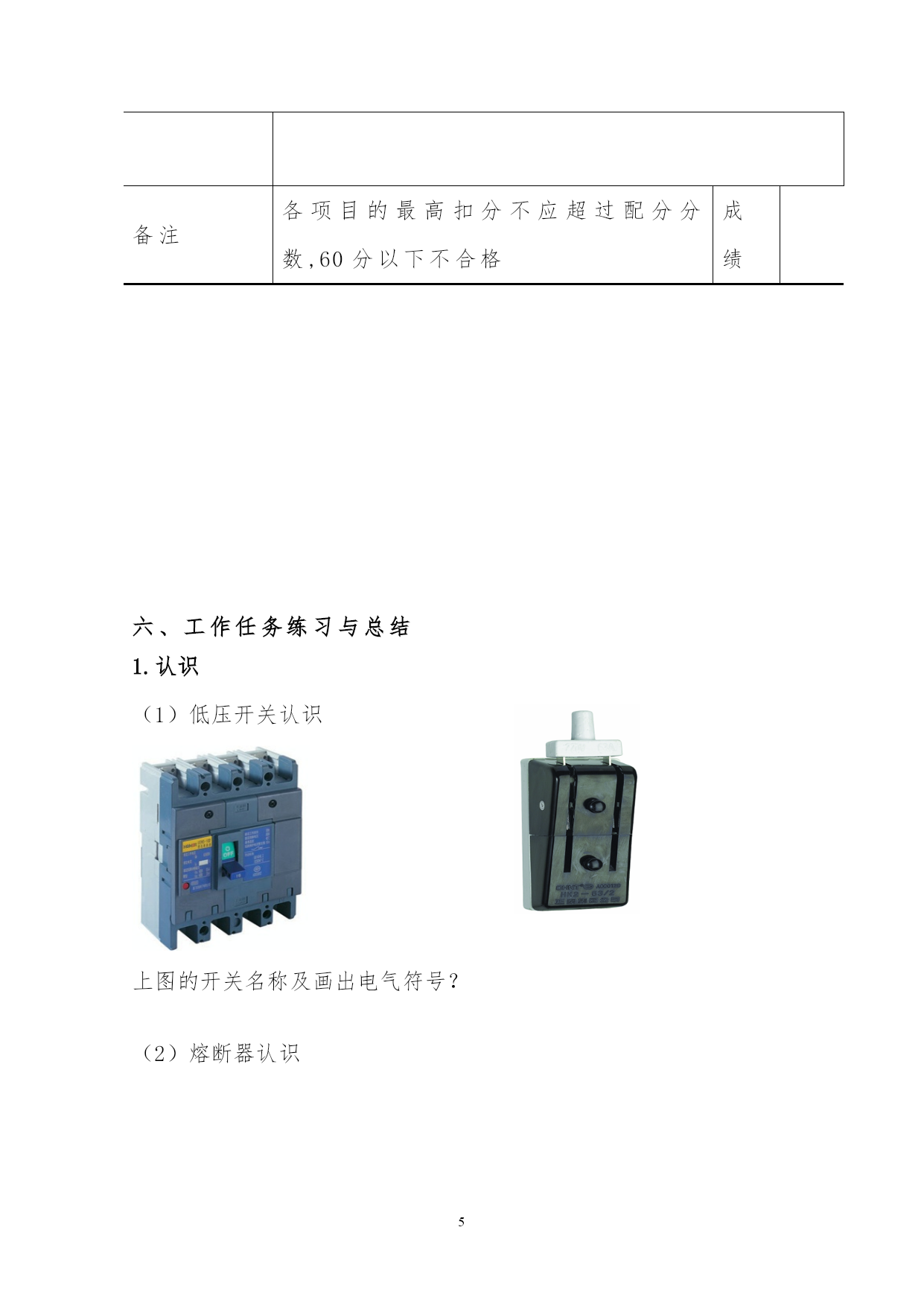

1.认识
（1）低压开关认识

上图的开关名称及画出电气符号？

（2）熔断器认识

上图熔断器的名称及画出电气符号？

2.分析电路

查材料，分析上图电路工作原理。

3.经过本次实验，总结在实训过程中遇到的成绩及处理对策。
