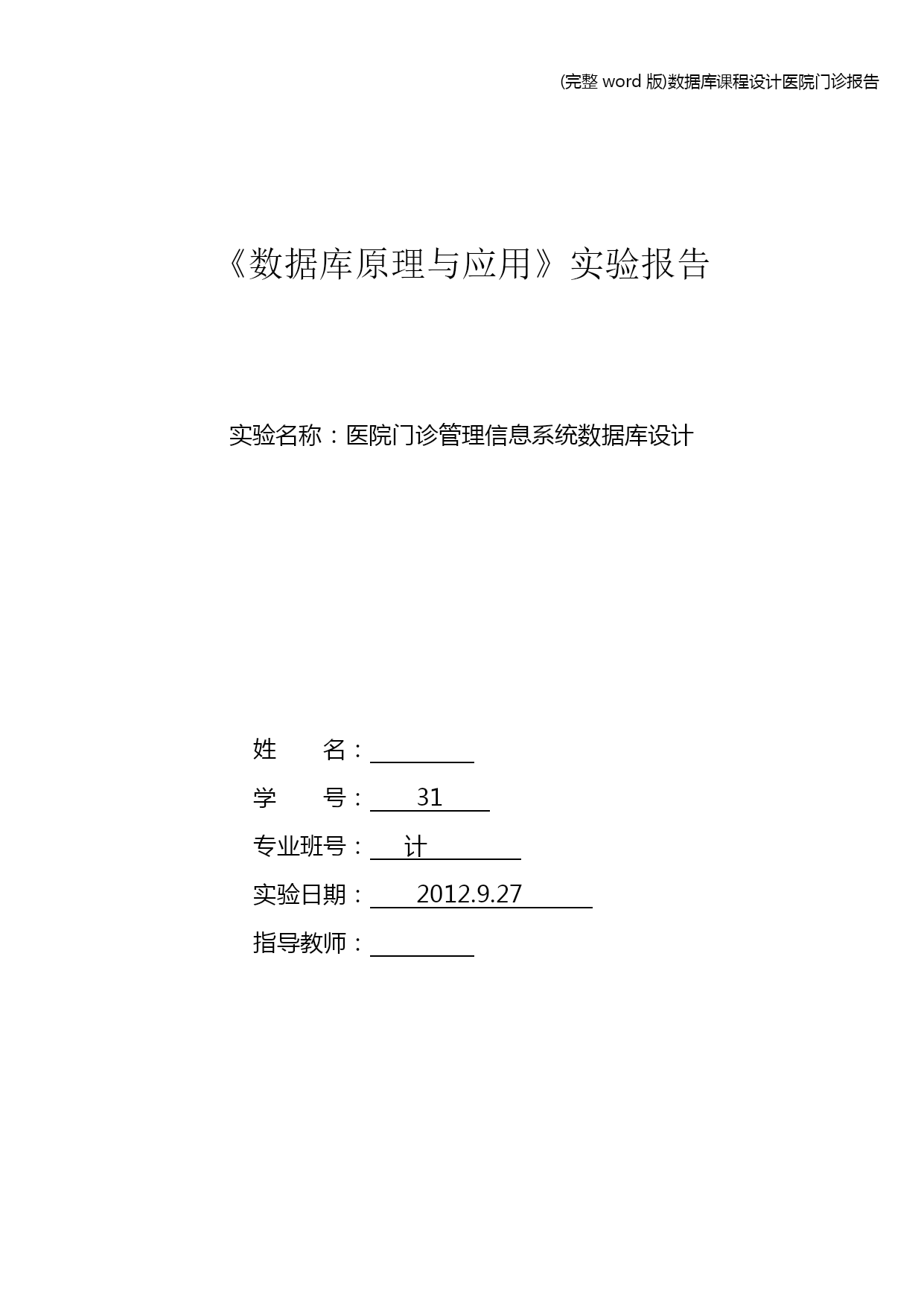

《数据库原理与应用》实验报告

实验名称：医院门诊管理信息系统数据库设计

姓名：
学号：31
专业班号：计
实验日期：2012.9.27
指导教师：

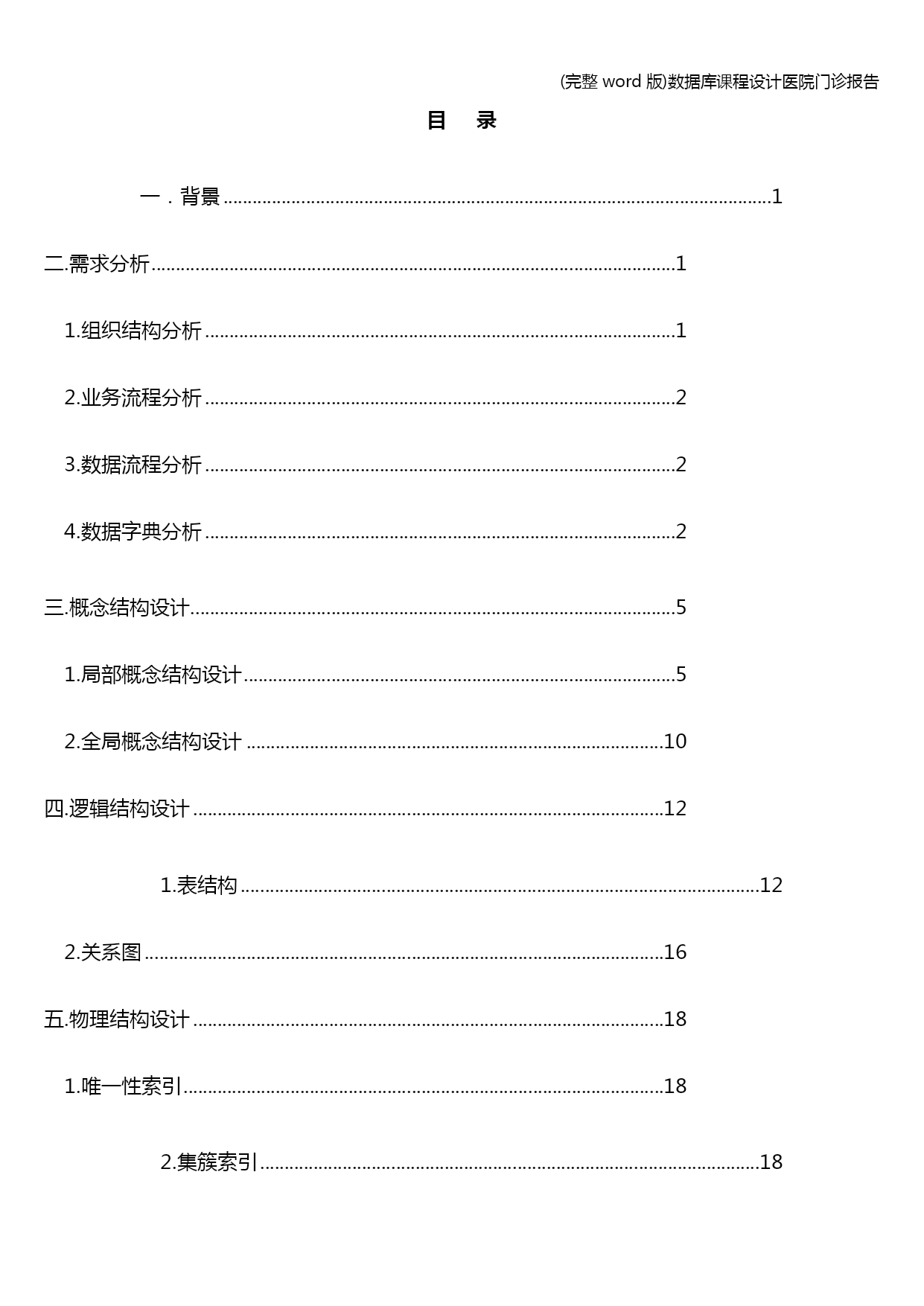

目录
一．背景TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc249374368" 1
HYPERLINK\l"_Toc249374369"二.需求分析 1
HYPERLINK\l"_Toc249374370"1.组织结构分析 1
HYPERLINK\l"_Toc249374371"2.业务流程分析 2
HYPERLINK\l"_Toc249374372"3.数据流程分析 2
HYPERLINK\l"_Toc249374373"4.数据字典分析 2
HYPERLINK\l"_Toc249374382"三.概念结构设计 5
HYPERLINK\l"_Toc249374383"1.局部概念结构设计 5
2.HYPERLINK\l"_Toc249374384"全局概念结构设计 10
HYPERLINK\l"_Toc249374385"四.逻辑结构设计 12
HYPERLINK\l"_Toc249374386"1.表结构 12
HYPERLINK\l"_Toc249374387"2.关系图 PAGEREF_Toc249374387\h16
HYPERLINK\l"_Toc249374388"五.物理结构设计 PAGEREF_Toc249374388\h18
HYPERLINK\l"_Toc249374389"1.唯一性索引 PAGEREF_Toc249374389\h18
HYPERLINK\l"_Toc249374390"2.集簇索引 18

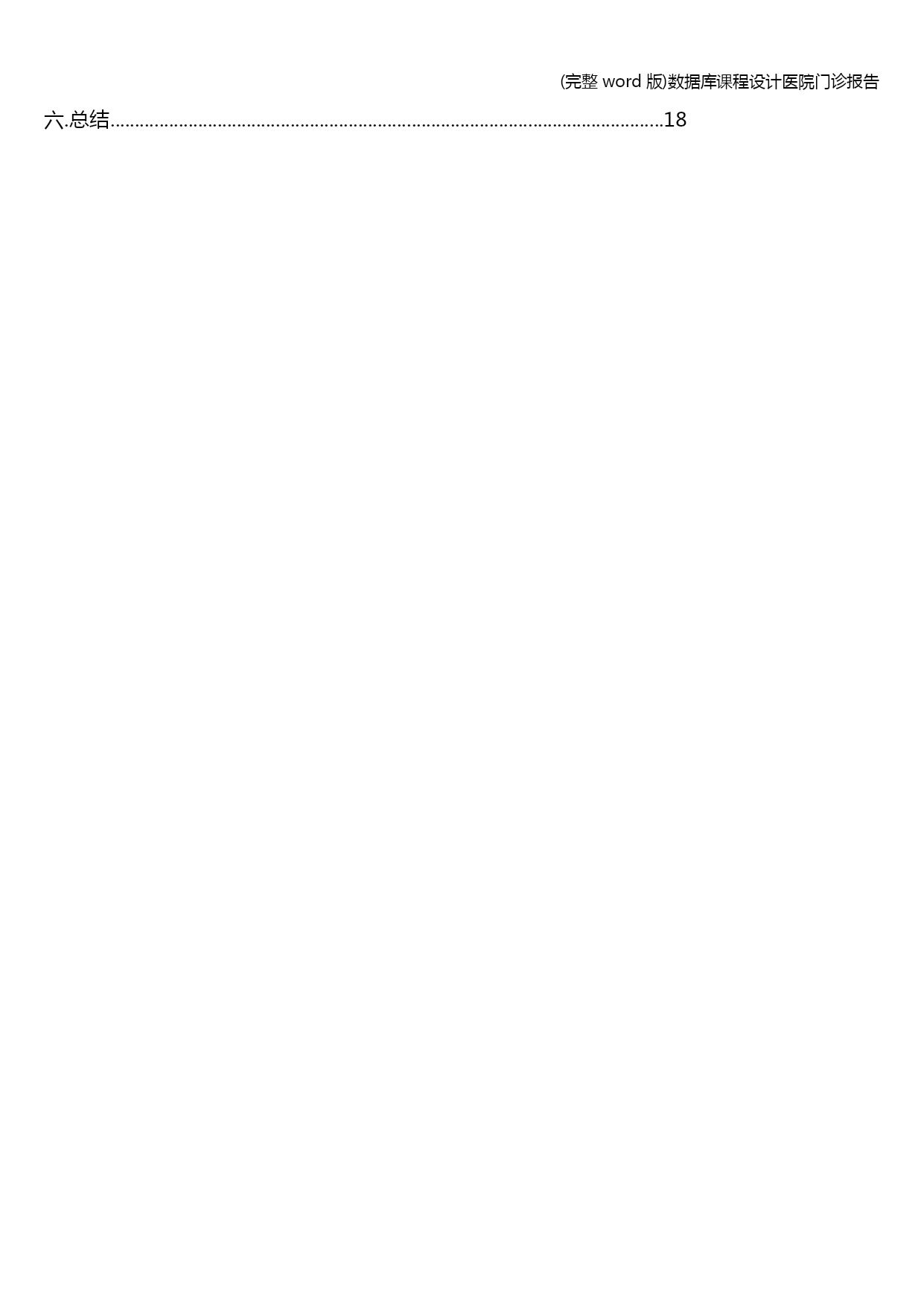

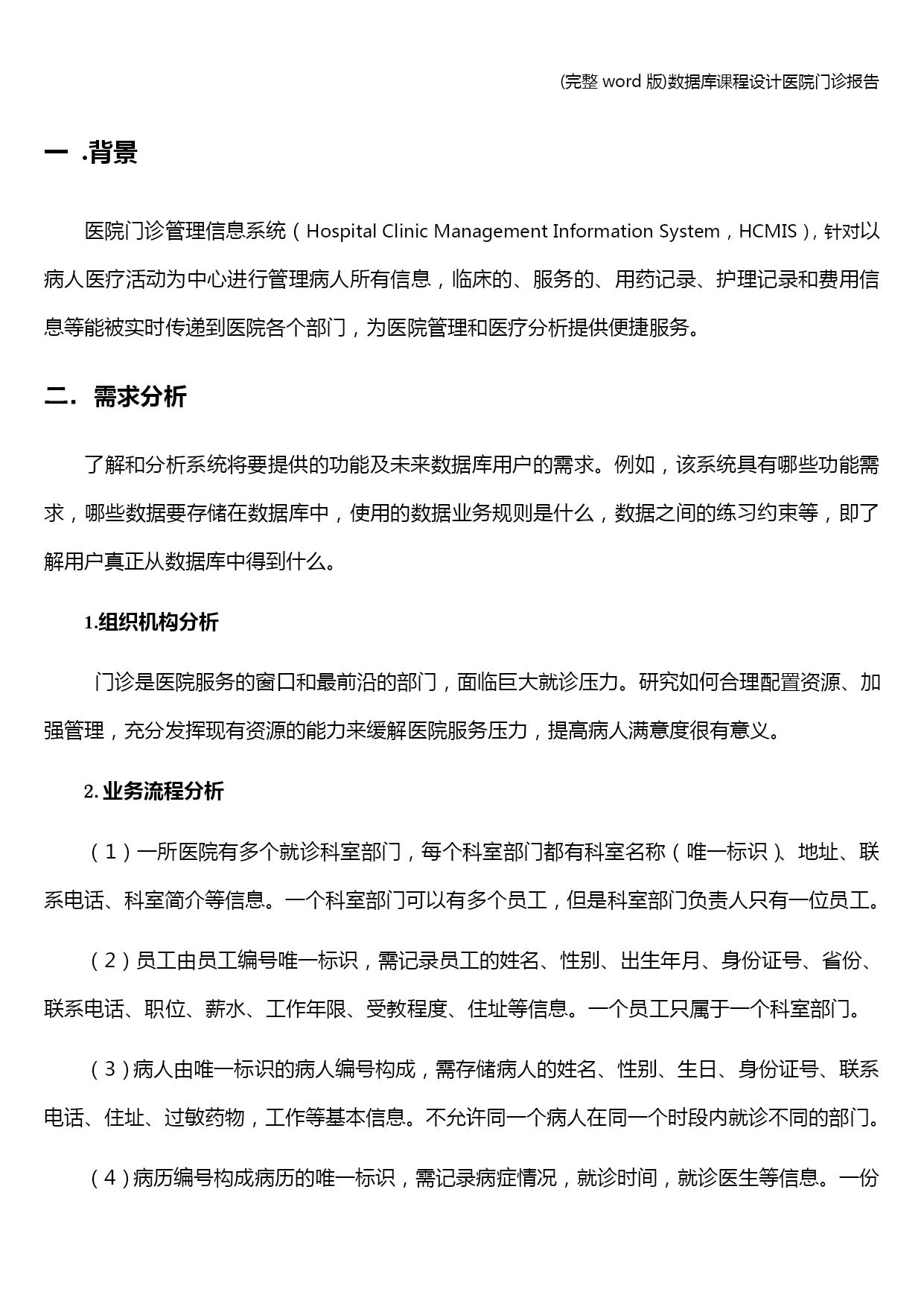

六HYPERLINK\l"_Toc249374392".总结 18一.背景
医院门诊管理信息系统（HospitalClinicManagementInformationSystem，HCMIS），针对以病人医疗活动为中心进行管理病人所有信息，临床的、服务的、用药记录、护理记录和费用信息等能被实时传递到医院各个部门，为医院管理和医疗分析提供便捷服务。
需求分析
了解和分析系统将要提供的功能及未来数据库用户的需求。例如，该系统具有哪些功能需求，哪些数据要存储在数据库中，使用的数据业务规则是什么，数据之间的练习约束等，即了解用户真正从数据库中得到什么。
组织机构分析
门诊是医院服务的窗口和最前沿的部门，面临巨大就诊压力。研究如何合理配置资源、加强管理，充分发挥现有资源的能力来缓解医院服务压力，提高病人满意度很有意义。
业务流程分析
（1）一所医院有多个就诊科室部门，每个科室部门都有科室名称（唯一标识）、地址、联系电话、科室简介等信息。一个科室部门可以有多个员工，但是科室部门负责人只有一位员工。
（2）员工由员工编号唯一标识，需记录员工的姓名、性别、出生年月、身份证号、省份、联系电话、职位、薪水、工作年限、受教程度、住址等信息。一个员工只属于一个科室部门。
（3）病人由唯一标识的病人编号构成，需存储病人的姓名、性别、生日、身份证号、联系电话、住址、过敏药物，工作等基本信息。不允许同一个病人在同一个时段内就诊不同的部门。
（4）病历编号构成病历的唯一标识，需记录病症情况，就诊时间，就诊医生等信息。一份病历只属于一个病人。

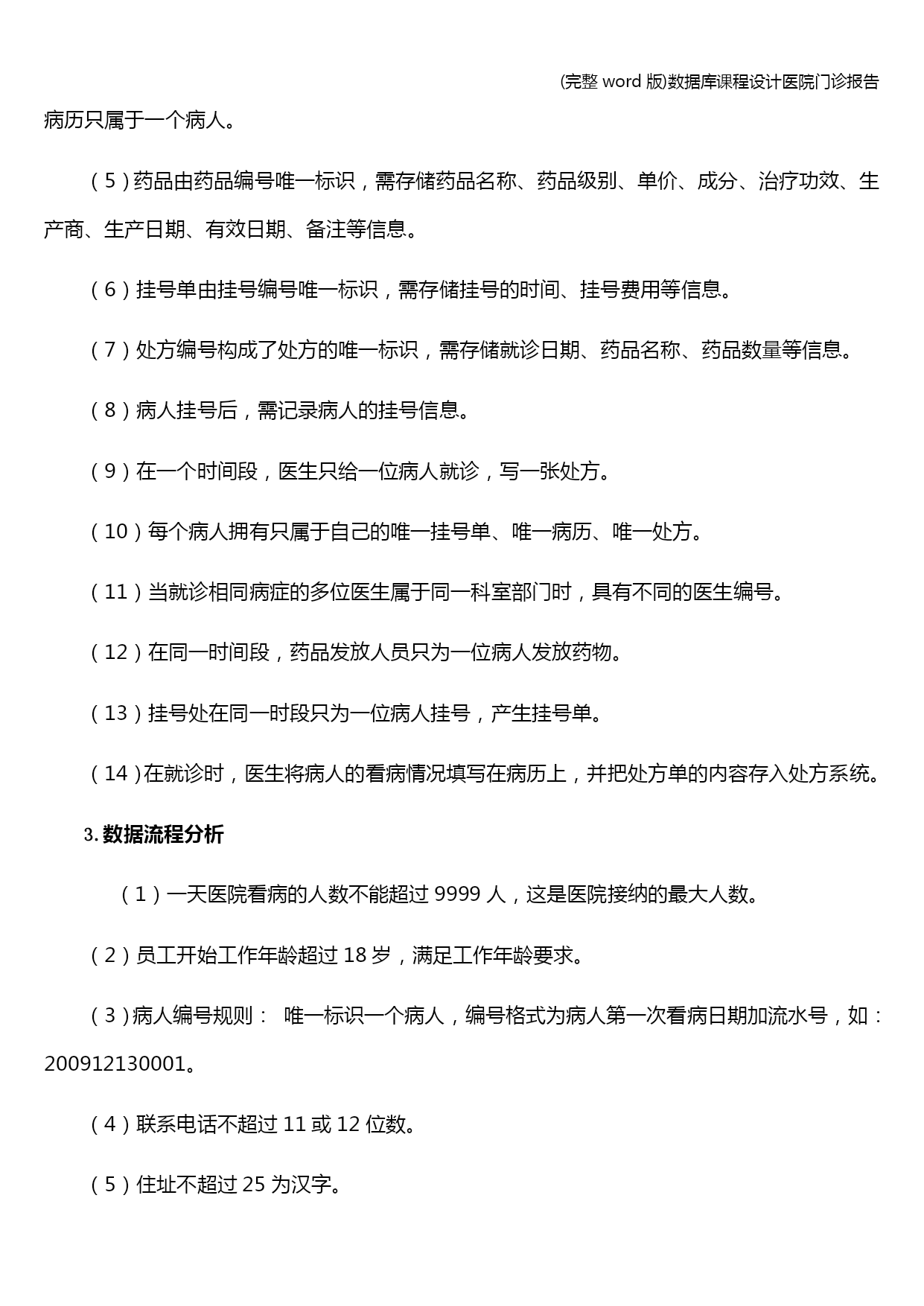

（5）药品由药品编号唯一标识，需存储药品名称、药品级别、单价、成分、治疗功效、生产商、生产日期、有效日期、备注等信息。
（6）挂号单由挂号编号唯一标识，需存储挂号的时间、挂号费用等信息。
（7）处方编号构成了处方的唯一标识，需存储就诊日期、药品名称、药品数量等信息。
（8）病人挂号后，需记录病人的挂号信息。
（9）在一个时间段，医生只给一位病人就诊，写一张处方。
（10）每个病人拥有只属于自己的唯一挂号单、唯一病历、唯一处方。
（11）当就诊相同病症的多位医生属于同一科室部门时，具有不同的医生编号。
（12）在同一时间段，药品发放人员只为一位病人发放药物。
（13）挂号处在同一时段只为一位病人挂号，产生挂号单。
（14）在就诊时，医生将病人的看病情况填写在病历上，并把处方单的内容存入处方系统。
数据流程分析
（1）一天医院看病的人数不能超过9999人，这是医院接纳的最大人数。
（2）员工开始工作年龄超过18岁，满足工作年龄要求。
（3）病人编号规则：唯一标识一个病人，编号格式为病人第一次看病日期加流水号，如：2009121300
