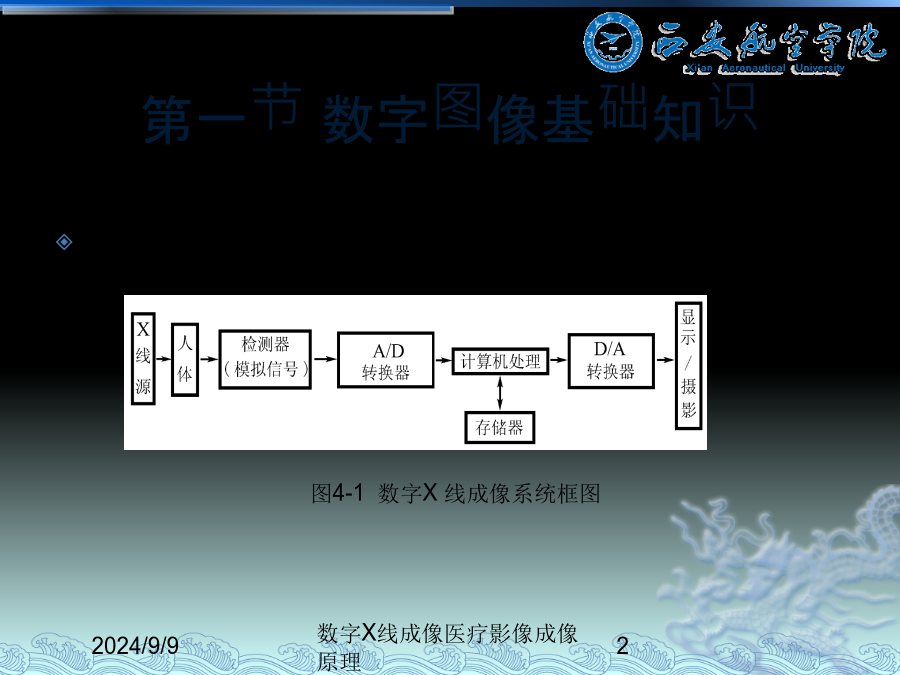

主要内容第一节数字图像基础知识一、数字图像概念4.矩阵（matrix）：一个横成行、纵成列的数字方阵。
5.采集矩阵（acquisionmatrix）：每幅画面观察视野所含像素的数目；
6.显示矩阵（displaymatrix）：监示器上显示的图像像素数目。
7.视野（fieldofview，FOV）：拟进行检查容积的选定区域。
8.位深(bitdepth)：又称位分辨力(bitresolution)，代表一幅图像中包含的二进制位的数量。8位深(28)表示有256种灰度或彩色组合。
9.模/数(analogidata，A/D)：指把模拟信号转换为数字形式，即把连续的模拟信号分解为离散的信息，并分别赋予相应的数字量级，完成这种转换的元件称模/数转换器(ADC)。
10.灰阶(grayscale)：在影像或显示器上所呈现的黑白图像上的各点表现出不同深度灰色，把白色与黑色之间分成若干级，称为灰度等级，表现的灰度(或亮度)信号的等级差别称为灰阶。为适应人视觉的最大等级范围，灰阶一般只有16个刻度，但每一刻度内又有4级连续变化的灰度，共有64个连续的不同灰度的过渡等级。
11.原始数据(rawdata)：由探测器直接接收到的信号，经放大后再通过A/D转换所得到的数据。
12.显示数据(displaydata)：组成某层面图像的数据，亦即该层面各体素灰度值的矩阵中的数据。
13.动态范围(dynamicrange)：对光电转换器而言，亮度响应并非从零水平开始，也不会持续无限大的亮度，响应的有用最大与最小亮度值之比即为动态范围。
14.窗口技术(windowtechnology)：是调节数字图像灰阶亮度的一种重要方法。即选择适当的窗宽和窗位来观察图像，使病变部位清晰地显示出来。
15.窗宽(windowwidth，WW)：表示数字图像所显示灰阶范围，即放大的灰度范围上下限之差。
16.窗位(windowlevel，WL)：又称窗水平。是图像显示中放大的灰度范围的平均值，即放大灰度范围的灰度中心值。
17.空间分辨力(spatialresolution)：又称高对比分辨力，是指图像能分辨相邻两点的能力，常用能分辨两点的最小距离来表示。通常用LP/mm表示。
18.密度分辨力(densityresolution)：又称低对比分辨力，是指在低对比情况下分辨物体密度微小差别的能力。通常用百分数表示。
19.时间分辨力(temporalresolution)：成像系统单位时间可采集的图像数。
20.噪声(noise)：为图像中可见的斑点、细粒、网纹或雪花状的异常结构，是影响影像质量的重要因素，它掩盖或降低了某些影像细节的可见度，使获得的影像不清晰。在X线数字成像中，影像上观察到的亮度水平随机出现的波动称为噪声。从本质上分析，噪声主要是统计学而不是检测性的。21.信噪比(signalnoiseratio，SNR)：在实际的信息中一般都包含有信号和噪声。用来表征信号强度同噪声强度之比的参数称为信号噪声比。SNR值愈大，噪声对信号的影响愈小，信息传递质量就愈高。
22.调制传递函数(modulationtransferfunction，MTF)：是以空间频率ω为变量的函数。各个ω值都有自己的调制传递值和相位传递值。用于评价成像系统对物体成像的再现能力。
23.噪声功率谱(noisepowerspectrum，NPS)：又称威纳频谱，表示图像中单位长度上噪声能量随空间频率变化的分布情况，其值是噪声自相关函数的傅立叶变换。能量是指影像的微小密度差。
24.量子检出效率(detectivequantumefficiency，DQE)：成像系统的有效量子的利用率。
二、数字图像与图像矩阵、灰度级数的关系2．与灰度级数的关系：A/D转换器将连续变化的灰度值转化为一系列离散的整数灰度值，量化后的整数灰度值又称为灰度级（graylevel）或灰阶。每个像素的灰度精度范围从l位（2个灰度级）到12位（4096个灰度级）三、数字图像的形成三、数字图像的形成2．图像重建：计算机接受数据采集系统的数字信号后，立即进行数据处理：根据需要采取放大、滤波或降噪等处理方法，并将像素的位置信息与强度信息结合，重建出一幅图像。
3．图像显示：计算机将信号处理后重建的图像输出至监视器屏幕上显示。同时，将所接受到的图像数据进行存储，以备随时调用、显示或重建。四、数字图像的特点五、数字图像的基本处理3．图像变换：图像变换是指将图像转换到频率域或其他非空间域的变换域中进行处理。
4．图像分割：图像分割是按照某种原则将图像分成若干个有意义的部分，使得每一部分都符合某种一致性要求。
5．三维重建：三维图像重建是指利用获得的连续二维断层图像信息，按照体绘制、面绘制等运算方法，重建出反映组织三维信息的三维
