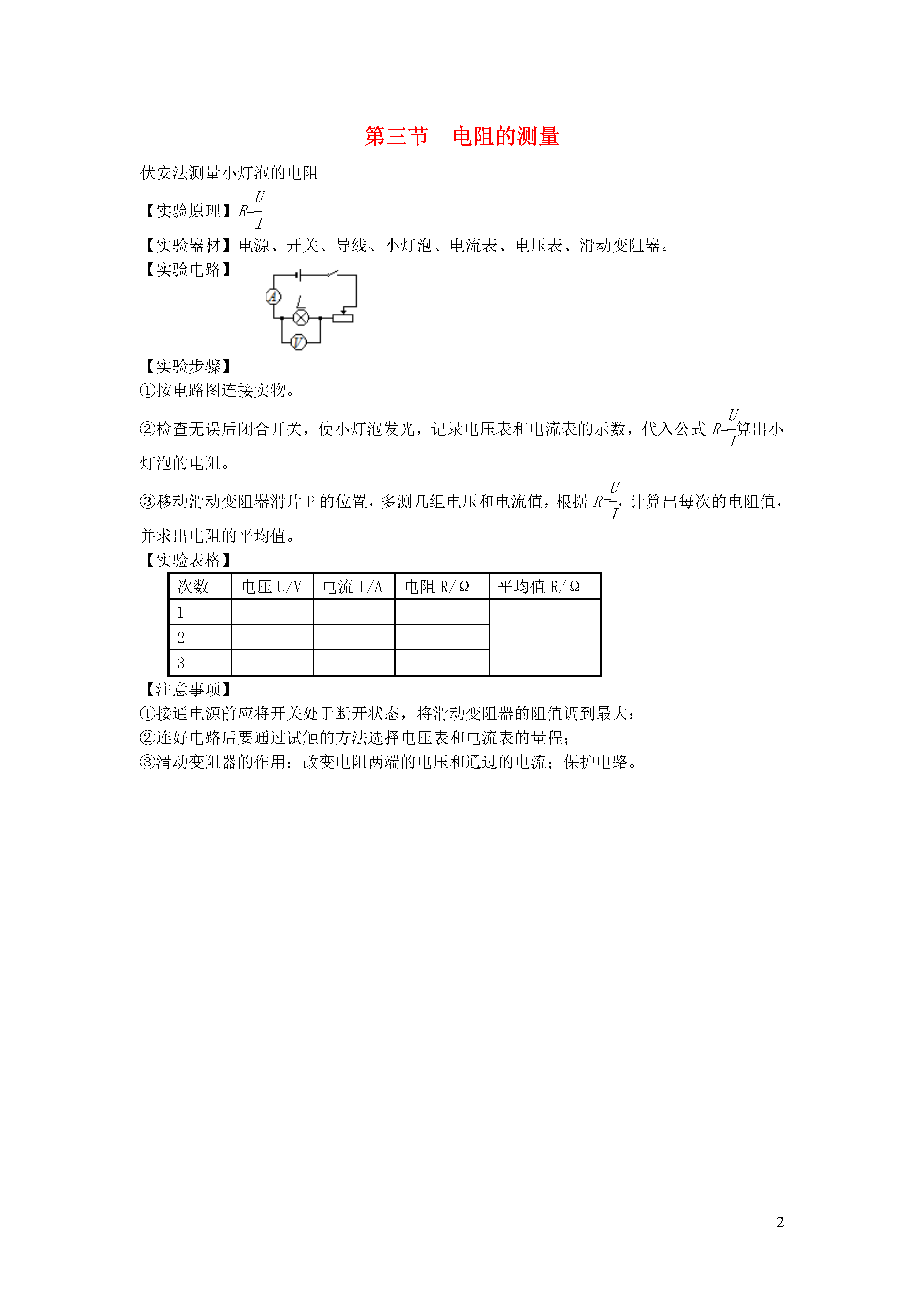

2第三节电阻的测量伏安法测量小灯泡的电阻【实验原理】R=eq\f(U,I)【实验器材】电源、开关、导线、小灯泡、电流表、电压表、滑动变阻器。【实验电路】【实验步骤】①按电路图连接实物。②检查无误后闭合开关，使小灯泡发光，记录电压表和电流表的示数，代入公式R=eq\f(U,I)算出小灯泡的电阻。③移动滑动变阻器滑片P的位置，多测几组电压和电流值，根据R=eq\f(U,I)，计算出每次的电阻值，并求出电阻的平均值。【实验表格】次数电压U/V电流I/A电阻R/Ω平均值R/Ω123【注意事项】①接通电源前应将开关处于断开状态，将滑动变阻器的阻值调到最大；②连好电路后要通过试触的方法选择电压表和电流表的量程；③滑动变阻器的作用：改变电阻两端的电压和通过的电流；保护电路。
