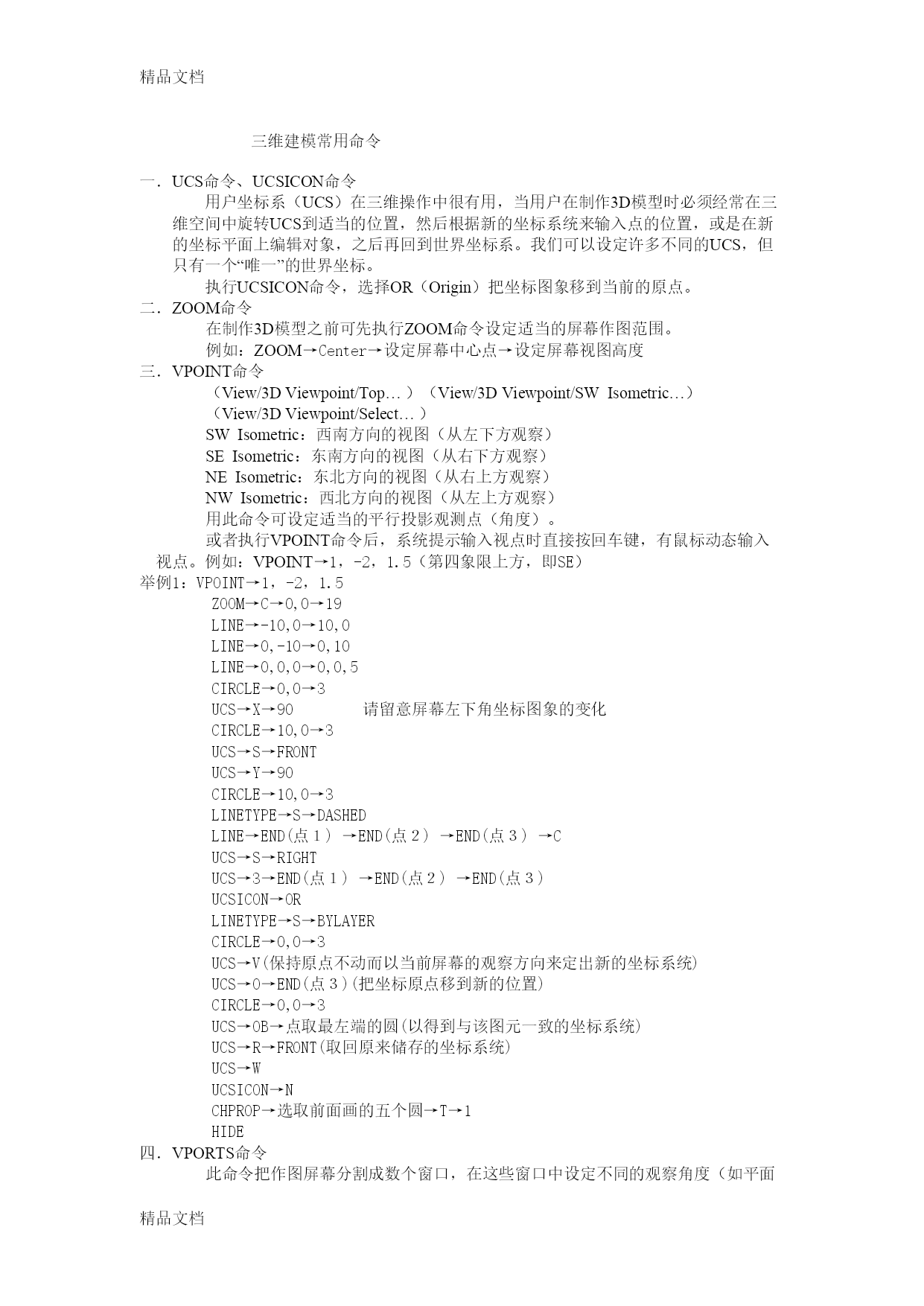

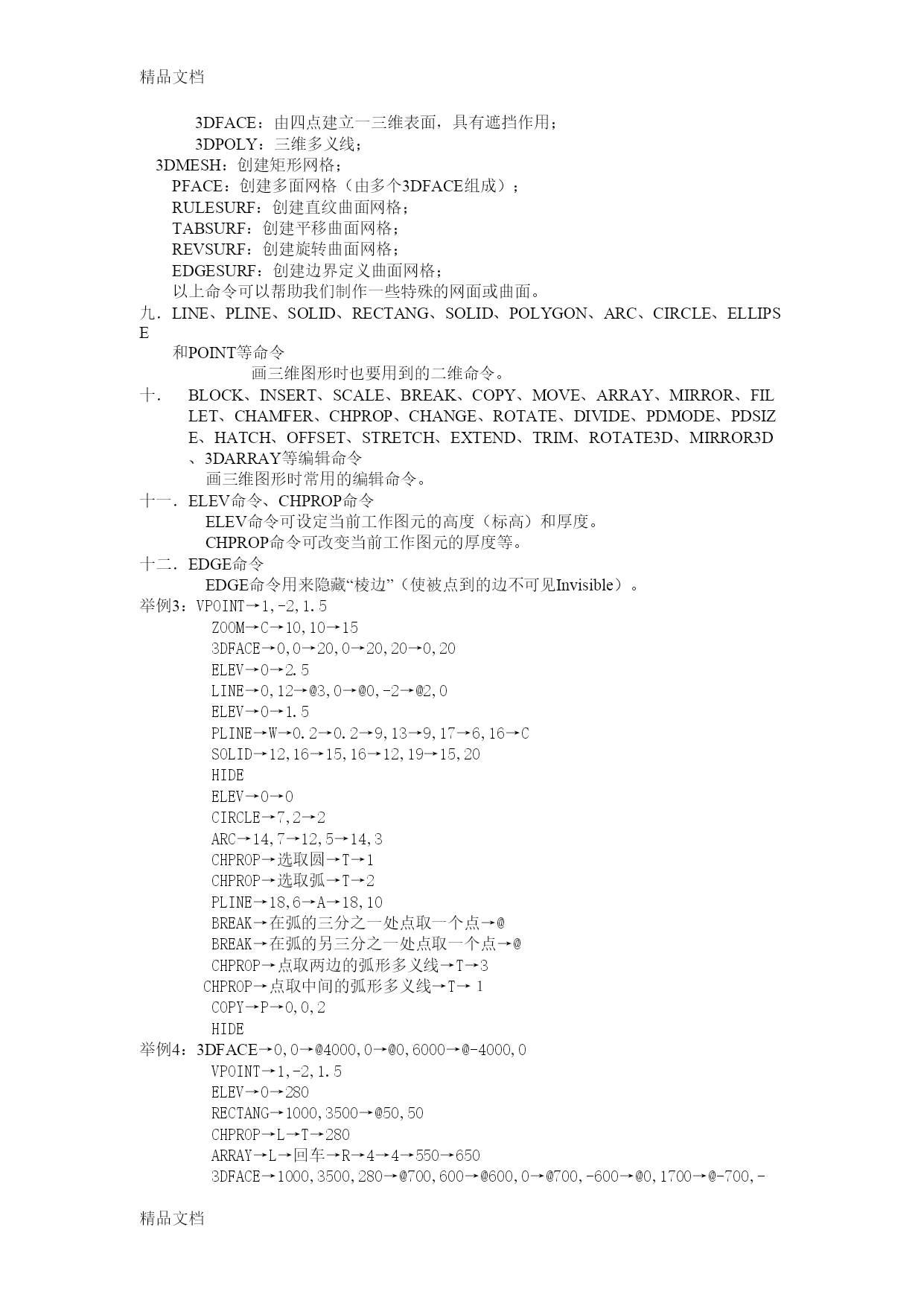

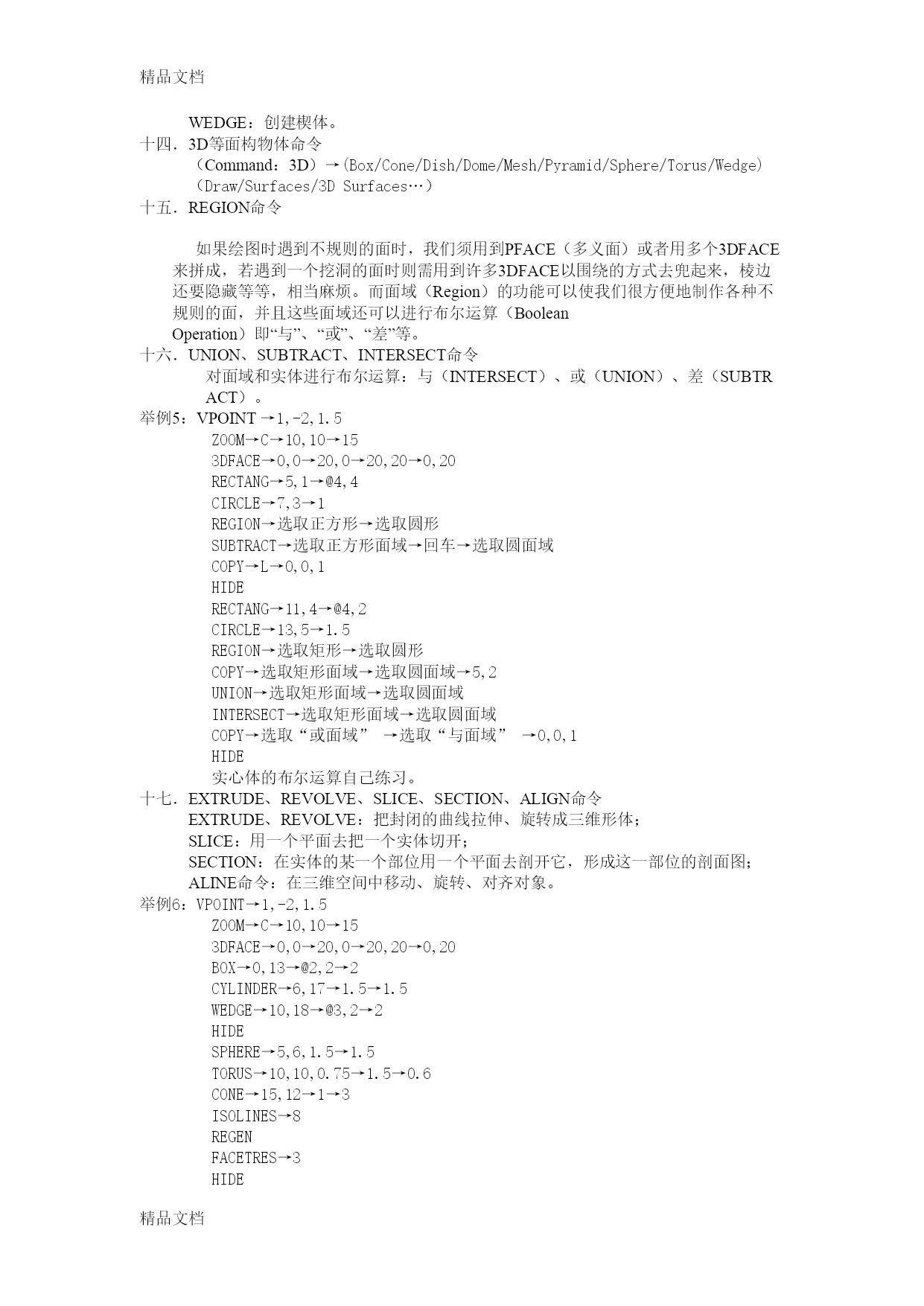

三维建模常用命令

UCS命令、UCSICON命令
用户坐标系（UCS）在三维操作中很有用，当用户在制作3D模型时必须经常在三维空间中旋转UCS到适当的位置，然后根据新的坐标系统来输入点的位置，或是在新的坐标平面上编辑对象，之后再回到世界坐标系。我们可以设定许多不同的UCS，但只有一个“唯一”的世界坐标。
执行UCSICON命令，选择OR（Origin）把坐标图象移到当前的原点。
ZOOM命令
在制作3D模型之前可先执行ZOOM命令设定适当的屏幕作图范围。
例如：ZOOM→Center→设定屏幕中心点→设定屏幕视图高度
VPOINT命令
（View/3DViewpoint/Top…）（View/3DViewpoint/SWIsometric…）
（View/3DViewpoint/Select…）
SWIsometric：西南方向的视图（从左下方观察）
SEIsometric：东南方向的视图（从右下方观察）
NEIsometric：东北方向的视图（从右上方观察）
NWIsometric：西北方向的视图（从左上方观察）
用此命令可设定适当的平行投影观测点（角度）。
或者执行VPOINT命令后，系统提示输入视点时直接按回车键，有鼠标动态输入
视点。例如：VPOINT→1，-2，1.5（第四象限上方，即SE）
举例1：VPOINT→1，-2，1.5
ZOOM→C→0,0→19
LINE→-10,0→10,0
LINE→0,-10→0,10
LINE→0,0,0→0,0,5
CIRCLE→0,0→3
UCS→X→90 请留意屏幕左下角坐标图象的变化
CIRCLE→10,0→3
UCS→S→FRONT
UCS→Y→90
CIRCLE→10,0→3
LINETYPE→S→DASHED
LINE→END(点１)→END(点２)→END(点３)→C
UCS→S→RIGHT
UCS→3→END(点１)→END(点２)→END(点３)
UCSICON→OR
LINETYPE→S→BYLAYER
CIRCLE→0,0→3
UCS→V(保持原点不动而以当前屏幕的观察方向来定出新的坐标系统)
UCS→O→END(点３)(把坐标原点移到新的位置)
CIRCLE→0,0→3
UCS→OB→点取最左端的圆(以得到与该图元一致的坐标系统)
UCS→R→FRONT(取回原来储存的坐标系统)
UCS→W
UCSICON→N
CHPROP→选取前面画的五个圆→T→1
HIDE

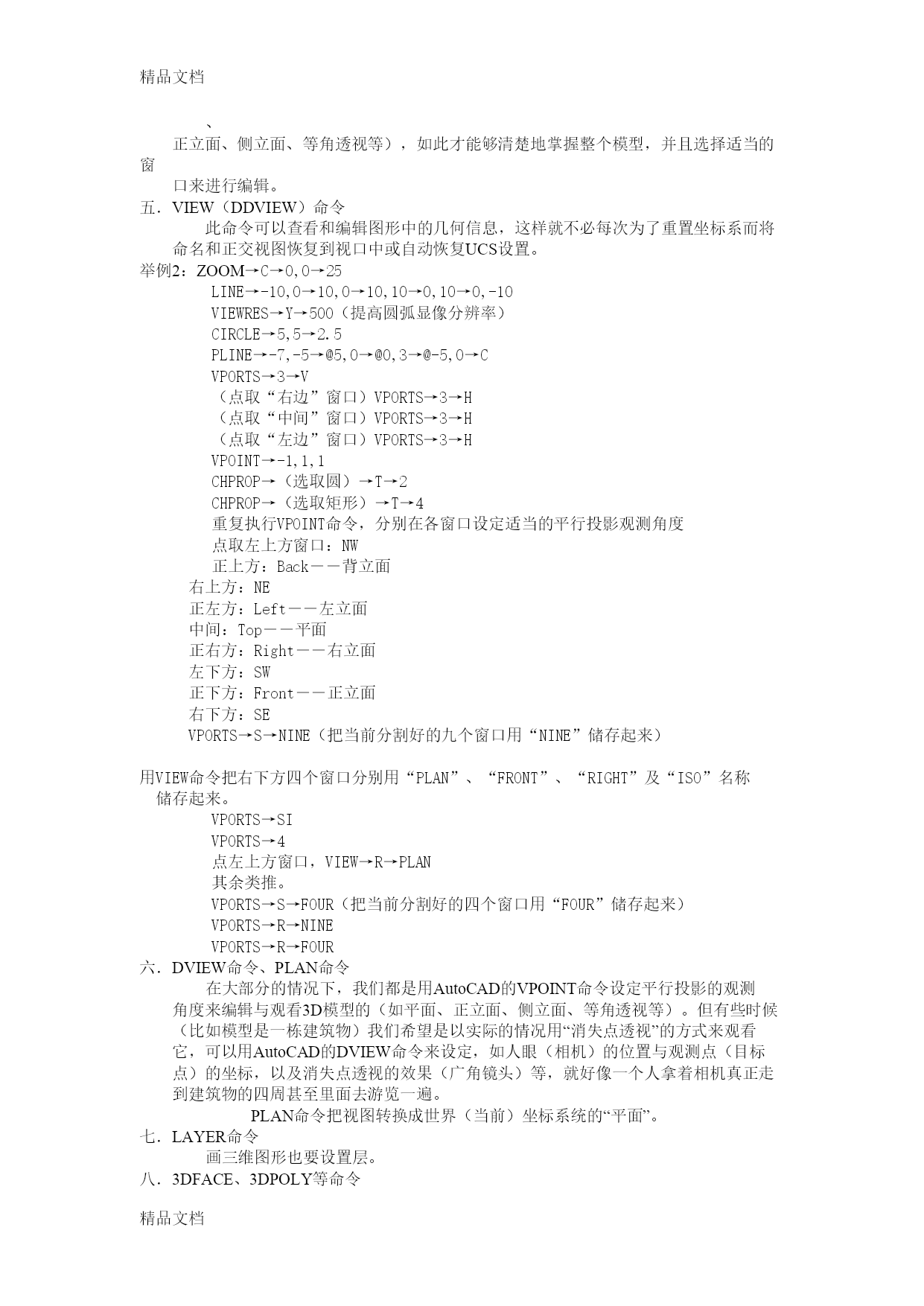

VPORTS命令
此命令把作图屏幕分割成数个窗口，在这些窗口中设定不同的观察角度（如平面、
正立面、侧立面、等角透视等），如此才能够清楚地掌握整个模型，并且选择适当的窗
口来进行编辑。
VIEW（DDVIEW）命令
此命令可以查看和编辑图形中的几何信息，这样就不必每次为了重置坐标系而将
命名和正交视图恢复到视口中或自动恢复UCS设置。
举例2：ZOOM→C→0,0→25
LINE→-10,0→10,0→10,10→0,10→0,-10
VIEWRES→Y→500（提高圆弧显像分辨率）
CIRCLE→5,5→2.5
PLINE→-7,-5→@5,0→@0,3→@-5,0→C
VPORTS→3→V
（点取“右边”窗口）VPORTS→3→H
（点取“中间”窗口）VPORTS→3→H
（点取“左边”窗口）VPORTS→3→H
VPOINT→-1,1,1
CHPROP→（选取圆）→T→2
CHPROP→（选取矩形）→T→4
重复执行VPOINT命令，分别在各窗口设定适当的平行投影观测角度
点取左上方窗口：NW
正上方：Back――背立面
右上方：NE
正左方：Left――左立面
中间：Top――平面
正右方：Right――右立面
左下方：SW
正下方：Front――正立面
右下方：SE
VPORTS→S→NINE（把当前分割好的九个窗口用“NINE”储存起来）
用VIEW命令把右下方四个窗口分别用“PLAN”、“FRONT”、“RIGHT”及“ISO”名称
储存起来。
VPORTS→SI
VPORTS→4
点左上方窗口，VIEW→R→PLAN
其余类推。
VPORTS→S→FOUR（把当前分割好的四个窗口用“FOUR”储存起来）
VPORTS→R→NINE
VPORTS→R→FOUR

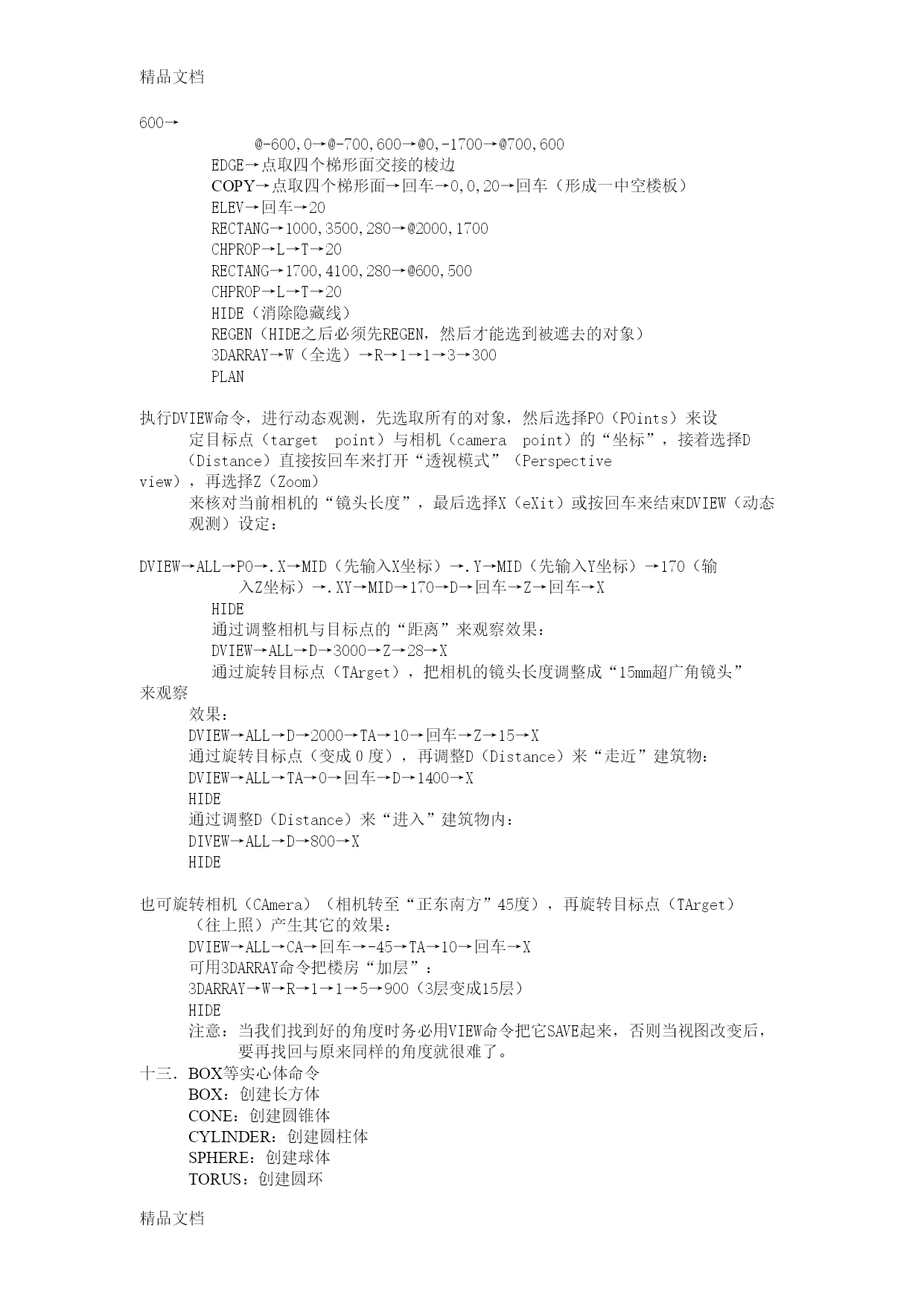

DVIEW命令、PLAN命令
在大部分的情况下，我们都是用AutoCAD的VPOINT命令设定平行投影的观测
角度来编辑与观看3D模型的（如平面、正立面、侧立面、等角透视等）。但有些时候
（比如模型是一栋建筑物）我们希望是以实际的情况用“消失点透视”的方式来观看
