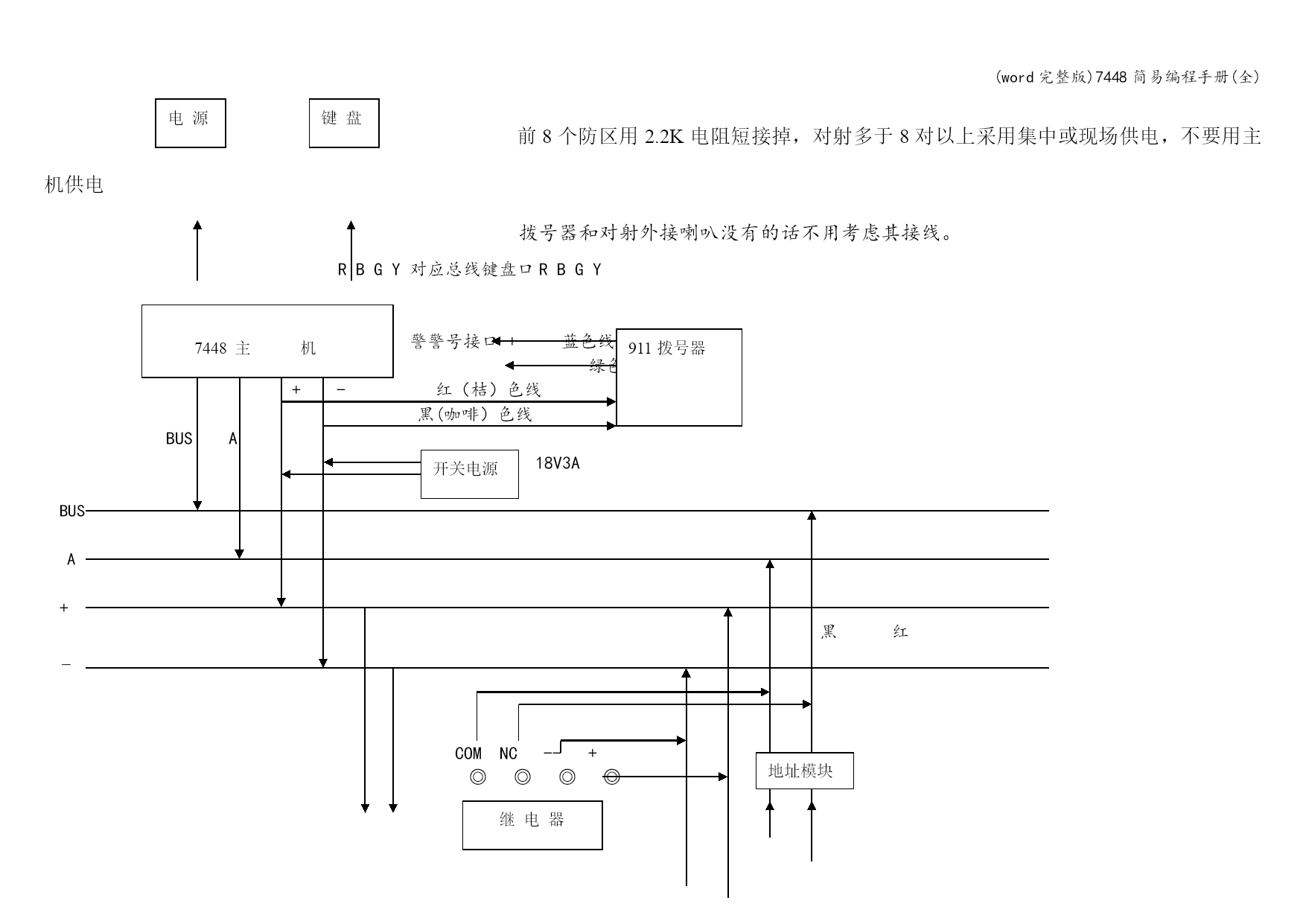

电源
键盘

前8个防区用2.2K电阻短接掉，对射多于8对以上采用集中或现场供电，不要用主机供电
拨号器和对射外接喇叭没有的话不用考虑其接线。
RBGY对应总线键盘口RBGY

7448主机

911拨号器
警警号接口+蓝色线
——绿色线
+-红（桔）色线
黑(咖啡）色线
BUSA
开关电源
18V3A

BUS

A

+
黑红
_

地址模块
COMNC--+
◎◎◎◎
继电器

发射器

R47K
黑黄
◎_◎+◎◎◎
1234(5)67(防拆)接受器

接收机

黑黄

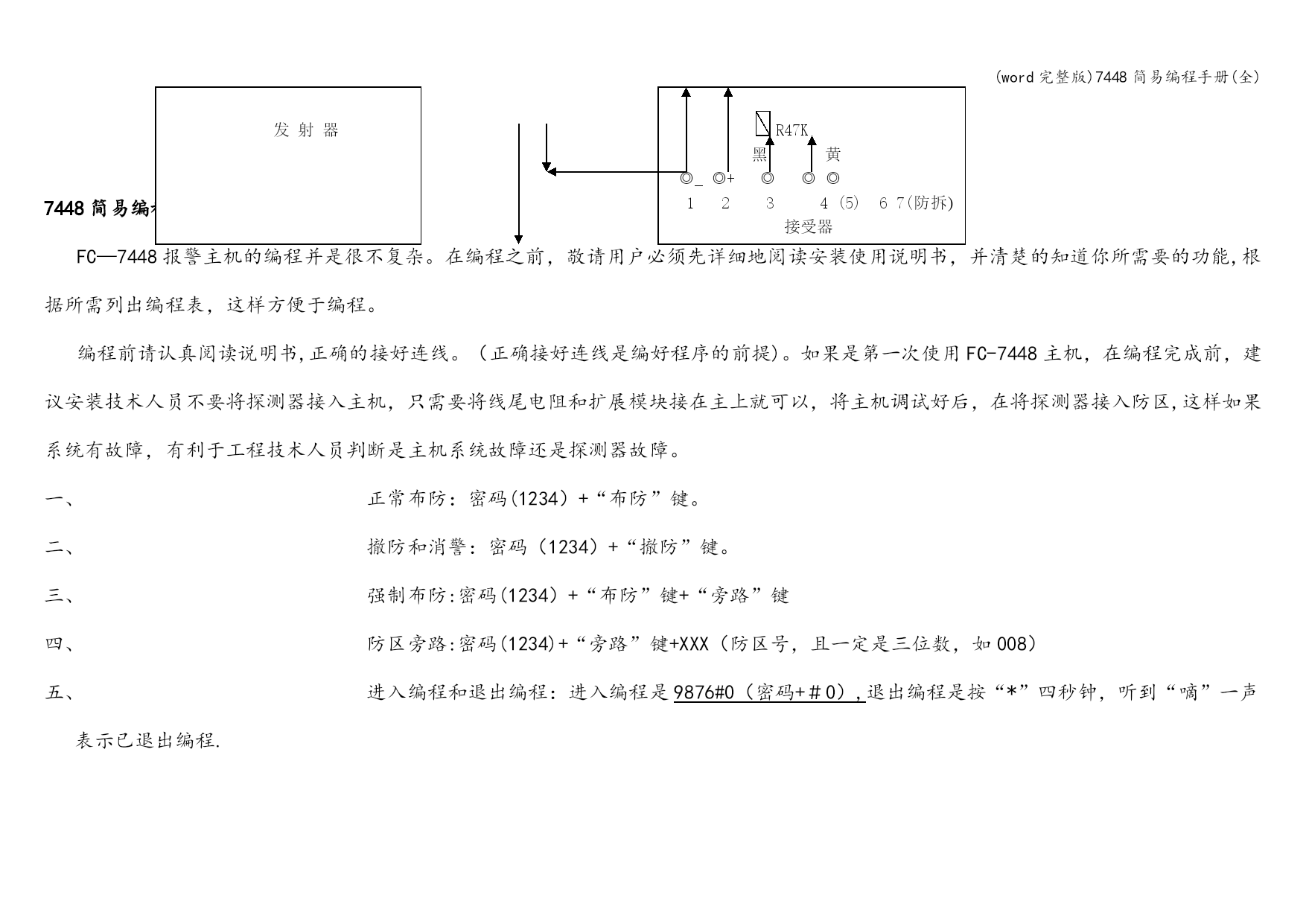

7448简易编程：
FC—7448报警主机的编程并是很不复杂。在编程之前，敬请用户必须先详细地阅读安装使用说明书，并清楚的知道你所需要的功能,根据所需列出编程表，这样方便于编程。
编程前请认真阅读说明书,正确的接好连线。（正确接好连线是编好程序的前提)。如果是第一次使用FC-7448主机，在编程完成前，建议安装技术人员不要将探测器接入主机，只需要将线尾电阻和扩展模块接在主上就可以，将主机调试好后，在将探测器接入防区,这样如果系统有故障，有利于工程技术人员判断是主机系统故障还是探测器故障。
一、正常布防：密码(1234）+“布防”键。
二、撤防和消警：密码（1234）+“撤防”键。
三、强制布防:密码(1234）+“布防”键+“旁路”键
四、防区旁路:密码(1234)+“旁路”键+XXX（防区号，且一定是三位数，如008）
五、进入编程和退出编程：进入编程是9876#0（密码+＃0）,退出编程是按“*”四秒钟，听到“嘀”一声表示已退出编程.

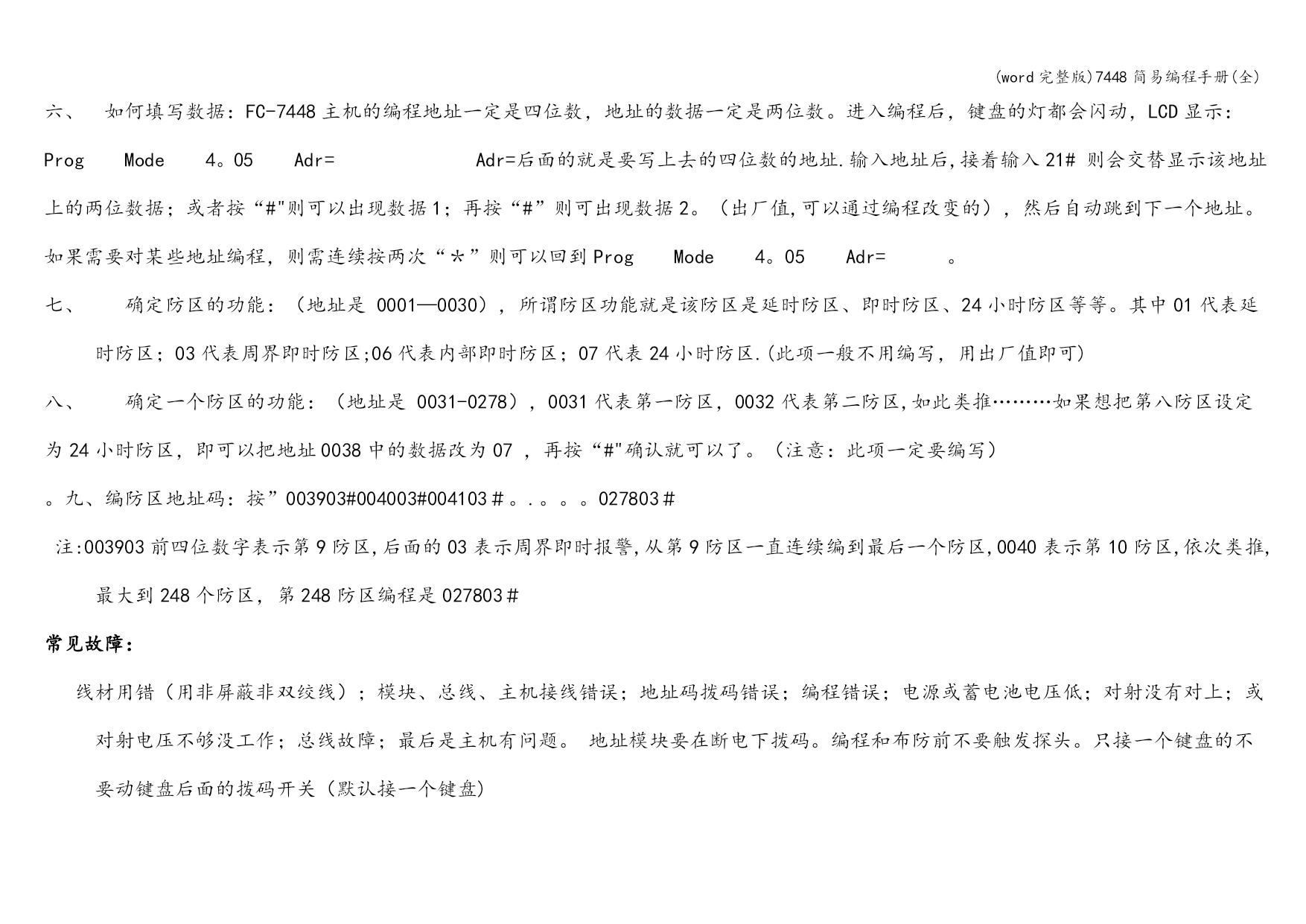

六、如何填写数据：FC-7448主机的编程地址一定是四位数，地址的数据一定是两位数。进入编程后，键盘的灯都会闪动，LCD显示：ProgMode4。05Adr=Adr=后面的就是要写上去的四位数的地址.输入地址后,接着输入21#则会交替显示该地址上的两位数据；或者按“#"则可以出现数据1；再按“#”则可出现数据2。（出厂值,可以通过编程改变的），然后自动跳到下一个地址。如果需要对某些地址编程，则需连续按两次“＊”则可以回到ProgMode4。05Adr=。
七、确定防区的功能：（地址是0001—0030），所谓防区功能就是该防区是延时防区、即时防区、24小时防区等等。其中01代表延时防区；03代表周界即时防区;06代表内部即时防区；07代表24小时防区.(此项一般不用编写，用出厂值即可)
八、确定一个防区的功能：（地址是0031-0278），0031代表第一防区，0032代表第二防区,如此类推………如果想把第八防区设定为24小时防区，即可以把地址0038中的数据改为07，再按“#"确认就可以了。（注意：此项一定要编写）
。九、编防区地址码：按”003903#004003#004103＃。.。。。027803＃
注:003903前四位数字表示第9防区,后面的03表示周界即时报警,从第9防区一直连续编到最后一个防区,0040表示第10防区,依次类推,最大到248个防区，第248防区编程是027803＃
常见故障：
线材用错（用非屏蔽非双绞线）；模块、总线、主机接线错误；地址码拨码错误；编程错误；电源或蓄电池电压低；对射没有对上；或对射电压不够没工作；总线故障；最后是主机有问题。地址模块要在断电下拨码。编程和布防前不要触发探头。只接一个键盘的不要动键盘后面的拨码开关（默认接一个键盘)

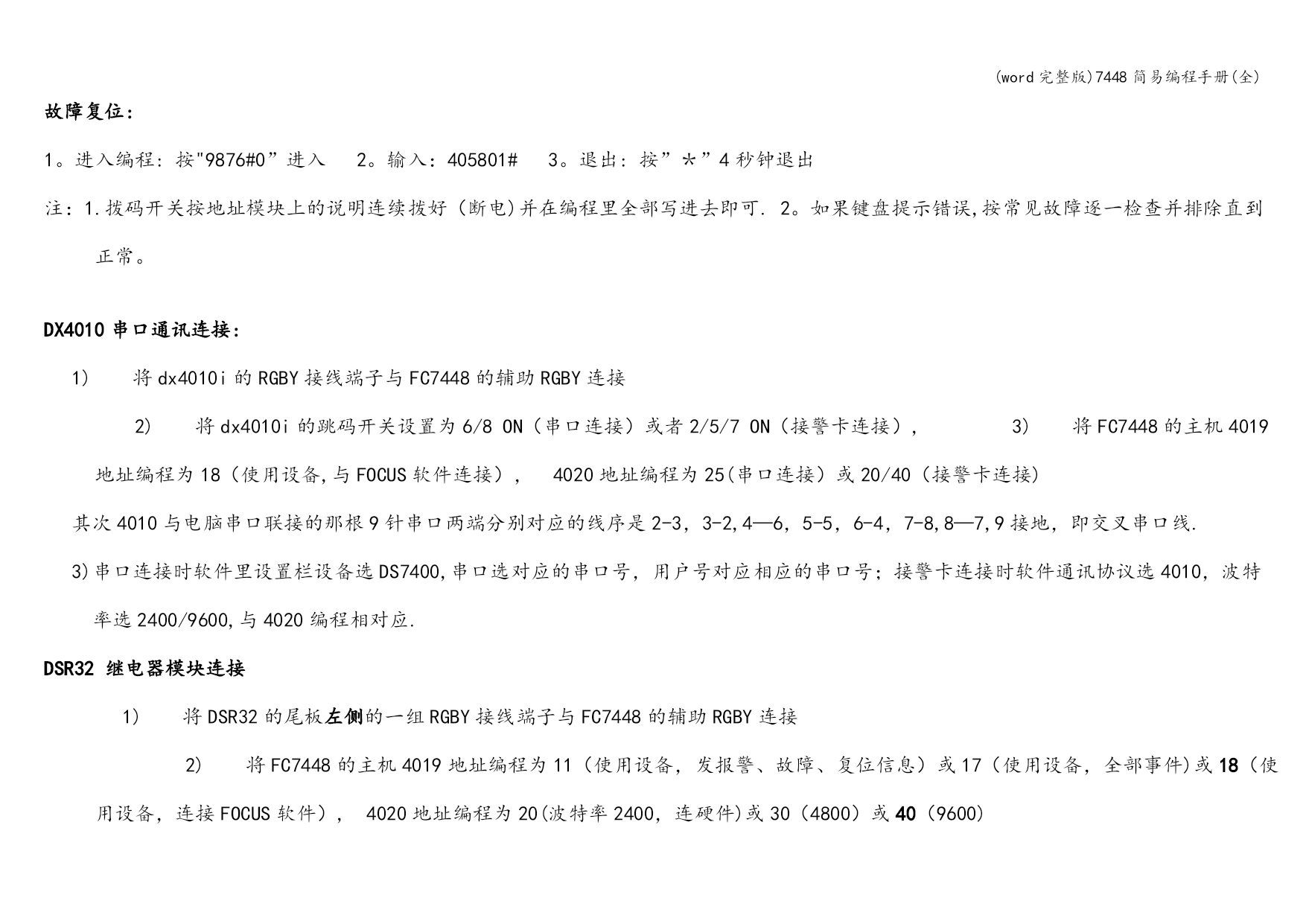

故障复位:
1。进入编程:按"9876#0”进入2。输入：405801#3。退出:按”＊”4秒钟退出
注：1.拨码开关按地址模块上的说明连续拨好（断电)并在编程里全部写进去即可.2。如果键盘提示错误,按常见故障逐一检查并排除直到正常。

DX4010串口通讯连接:
1)将dx4010i的RGBY接线端子与FC7448的辅助RGBY连接
2)将dx4010i的跳码开关设置为6/8ON（串口连接）或者2/5/7ON（接警卡连接）,3)将FC7448的主机4019地址编程为18（使用设备,与FOCUS软件连接），4020地址编程为25(串口连接）或20/40（接警卡连接)
其次4010与电脑串口联接的那根9针串口两端分别对应的线序是2-3，3-2,4—6，5-5，6-4，7-8,8—7,9接地，即交叉串口线.
3)串口连接时软件里设置栏设备选DS7400,串口选对应的串口号，用户号对应相应的串口号；接警卡连接时软件通讯协议选4010，波特率选2400/9600,与4020编程相对应.
DSR32继电器模块连接
1)将DSR32的尾板左侧的一组RGBY接线端子与FC7448的辅助RG
