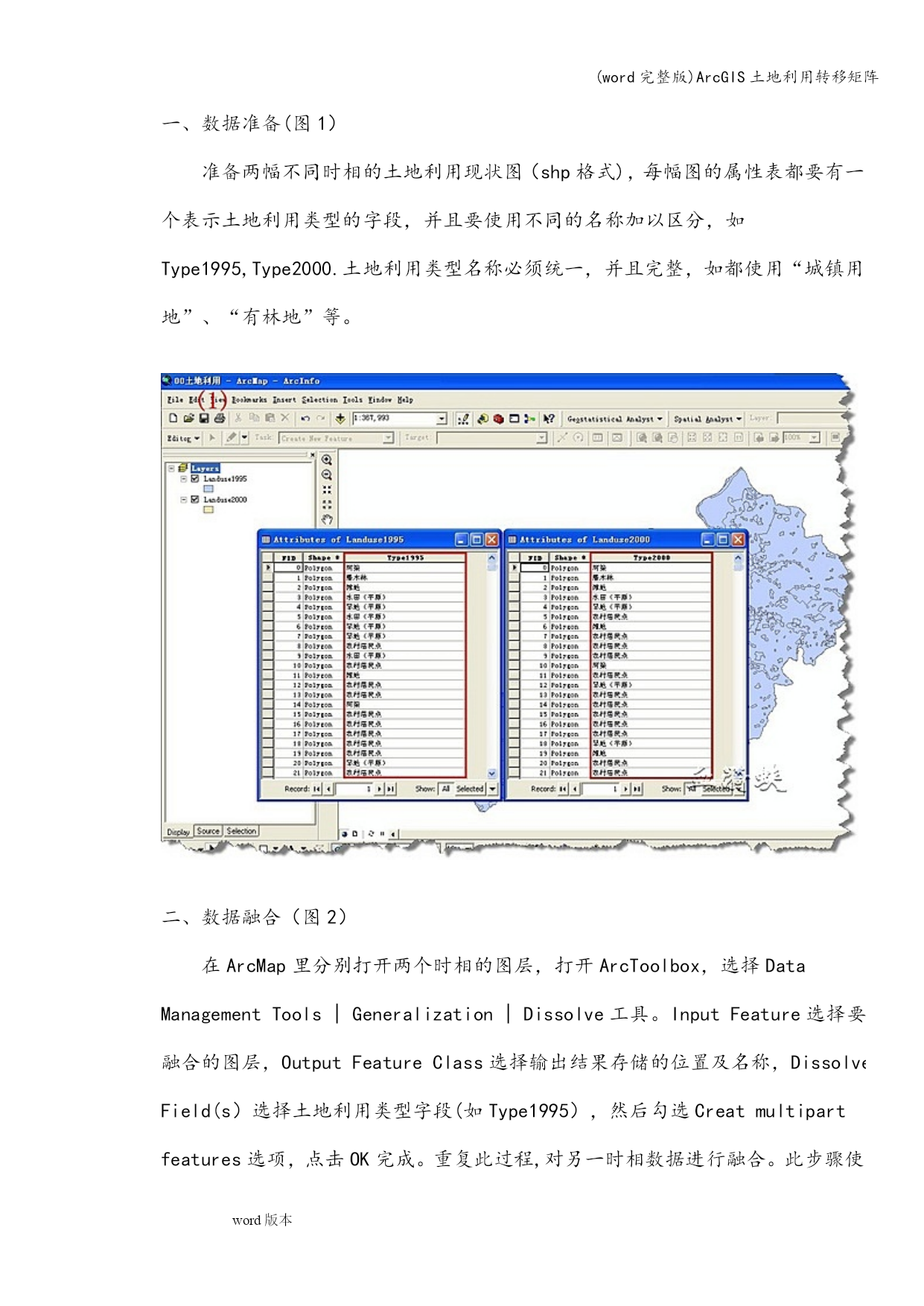

一、数据准备(图1）准备两幅不同时相的土地利用现状图（shp格式)，每幅图的属性表都要有一个表示土地利用类型的字段，并且要使用不同的名称加以区分，如Type1995,Type2000.土地利用类型名称必须统一，并且完整，如都使用“城镇用地”、“有林地”等。

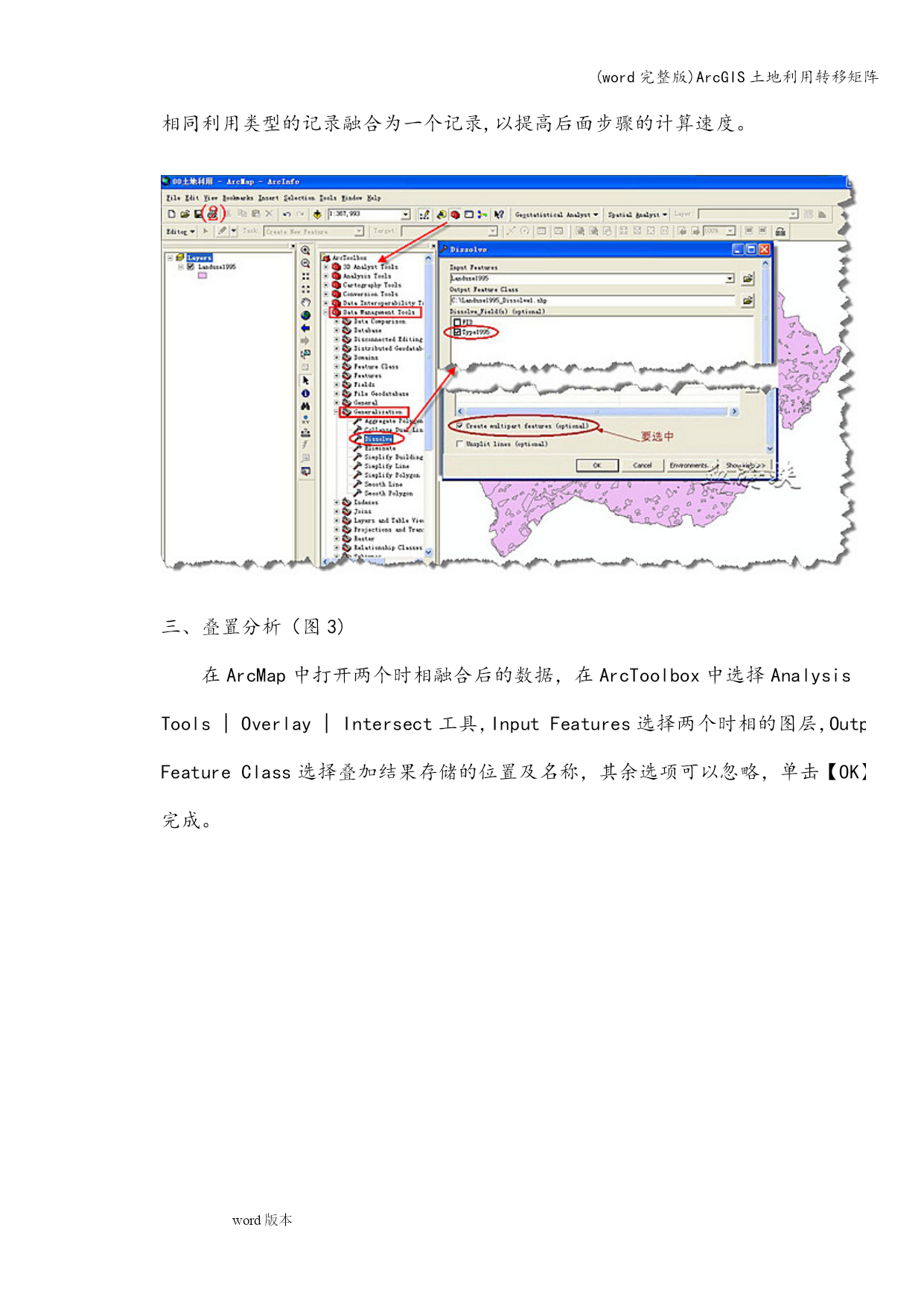

二、数据融合（图2）在ArcMap里分别打开两个时相的图层，打开ArcToolbox，选择DataManagementTools|Generalization|Dissolve工具。InputFeature选择要融合的图层，OutputFeatureClass选择输出结果存储的位置及名称，DissolveField(s）选择土地利用类型字段(如Type1995），然后勾选Creatmultipartfeatures选项，点击OK完成。重复此过程,对另一时相数据进行融合。此步骤使相同利用类型的记录融合为一个记录,以提高后面步骤的计算速度。

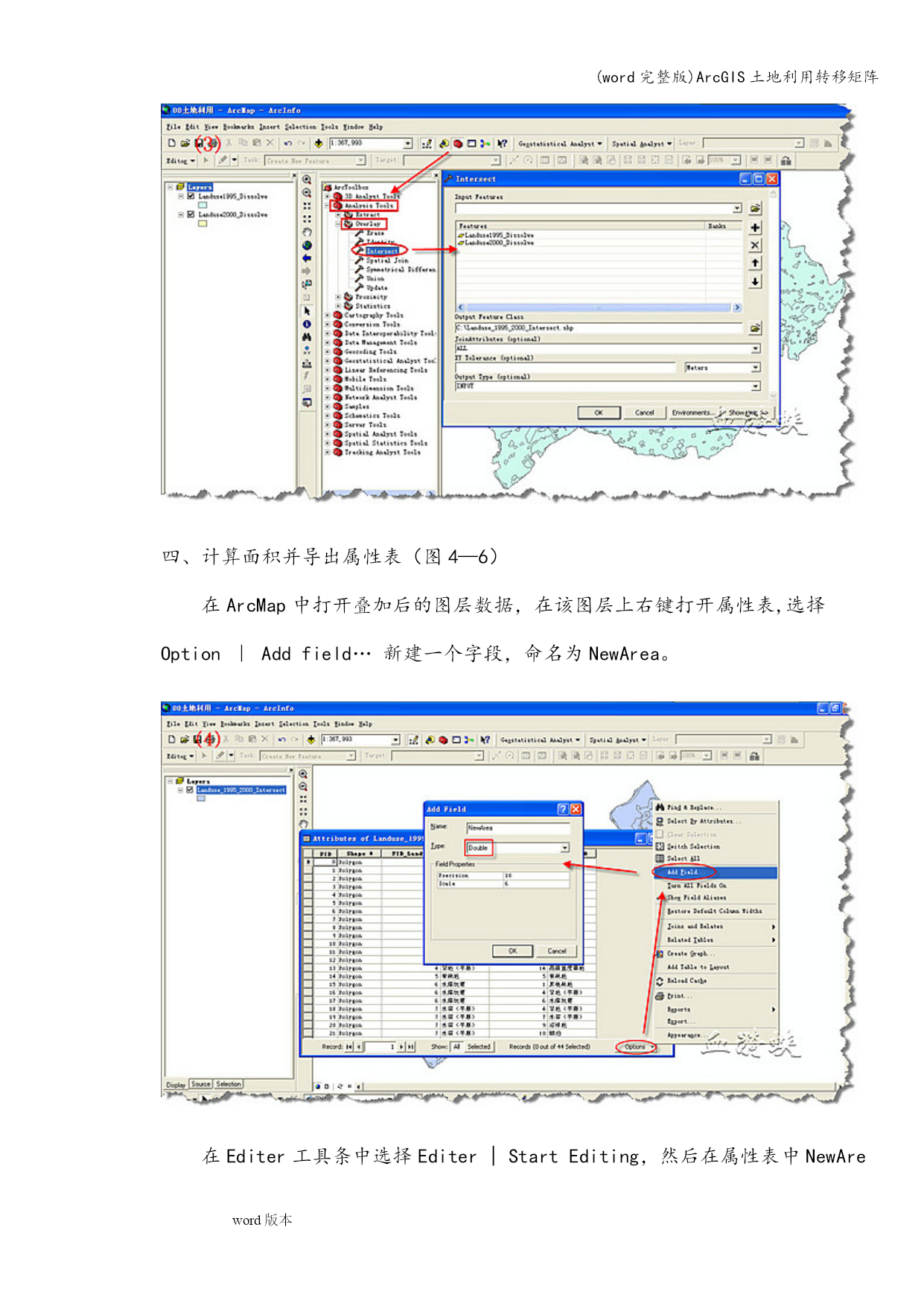

三、叠置分析（图3)在ArcMap中打开两个时相融合后的数据，在ArcToolbox中选择AnalysisTools|Overlay|Intersect工具，InputFeatures选择两个时相的图层，OutputFeatureClass选择叠加结果存储的位置及名称，其余选项可以忽略，单击【OK】完成。

四、计算面积并导出属性表（图4—6）在ArcMap中打开叠加后的图层数据，在该图层上右键打开属性表,选择Option｜Addfield…新建一个字段，命名为NewArea。

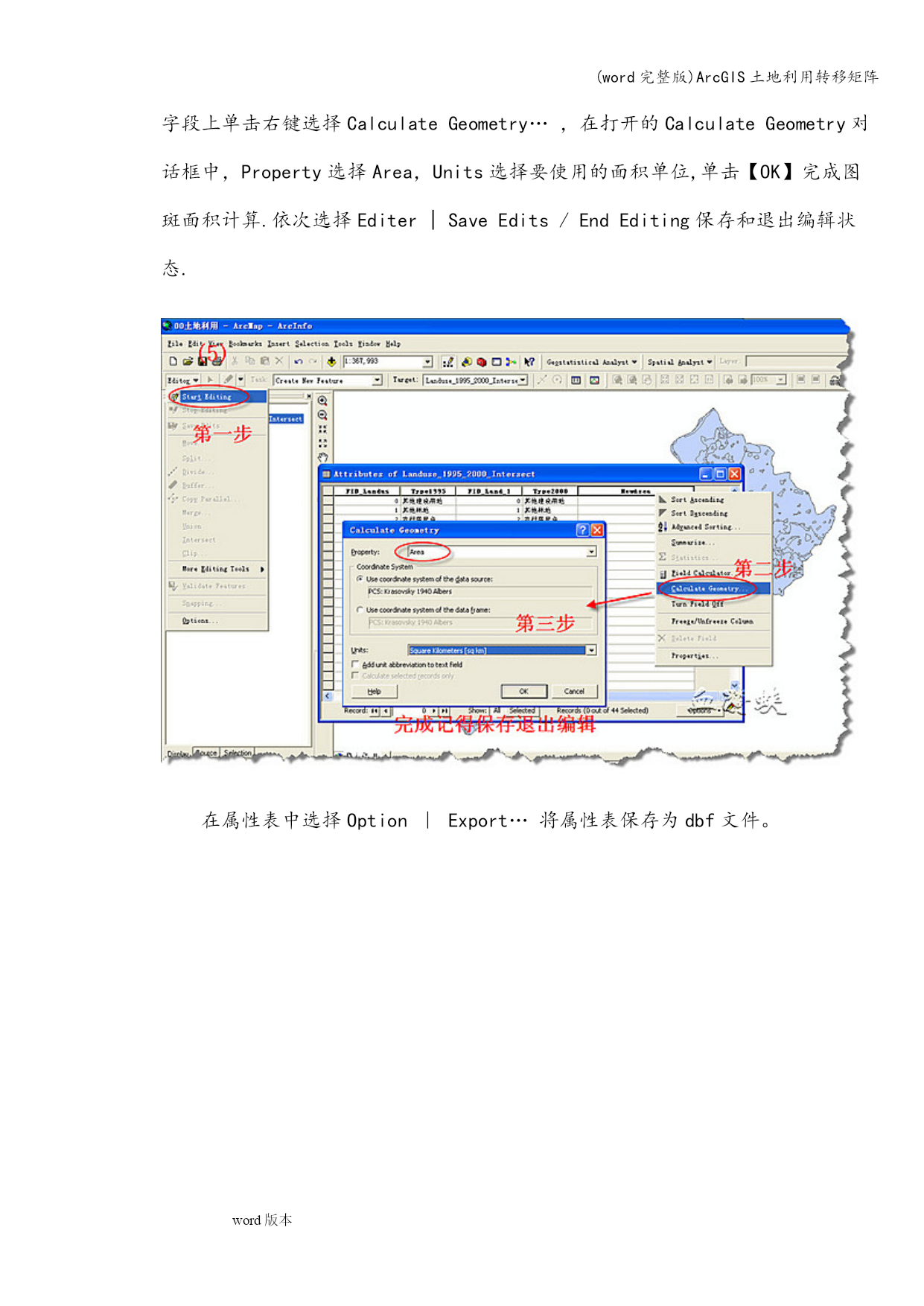

在Editer工具条中选择Editer|StartEditing，然后在属性表中NewArea字段上单击右键选择CalculateGeometry…，在打开的CalculateGeometry对话框中，Property选择Area，Units选择要使用的面积单位,单击【OK】完成图斑面积计算.依次选择Editer|SaveEdits/EndEditing保存和退出编辑状态.

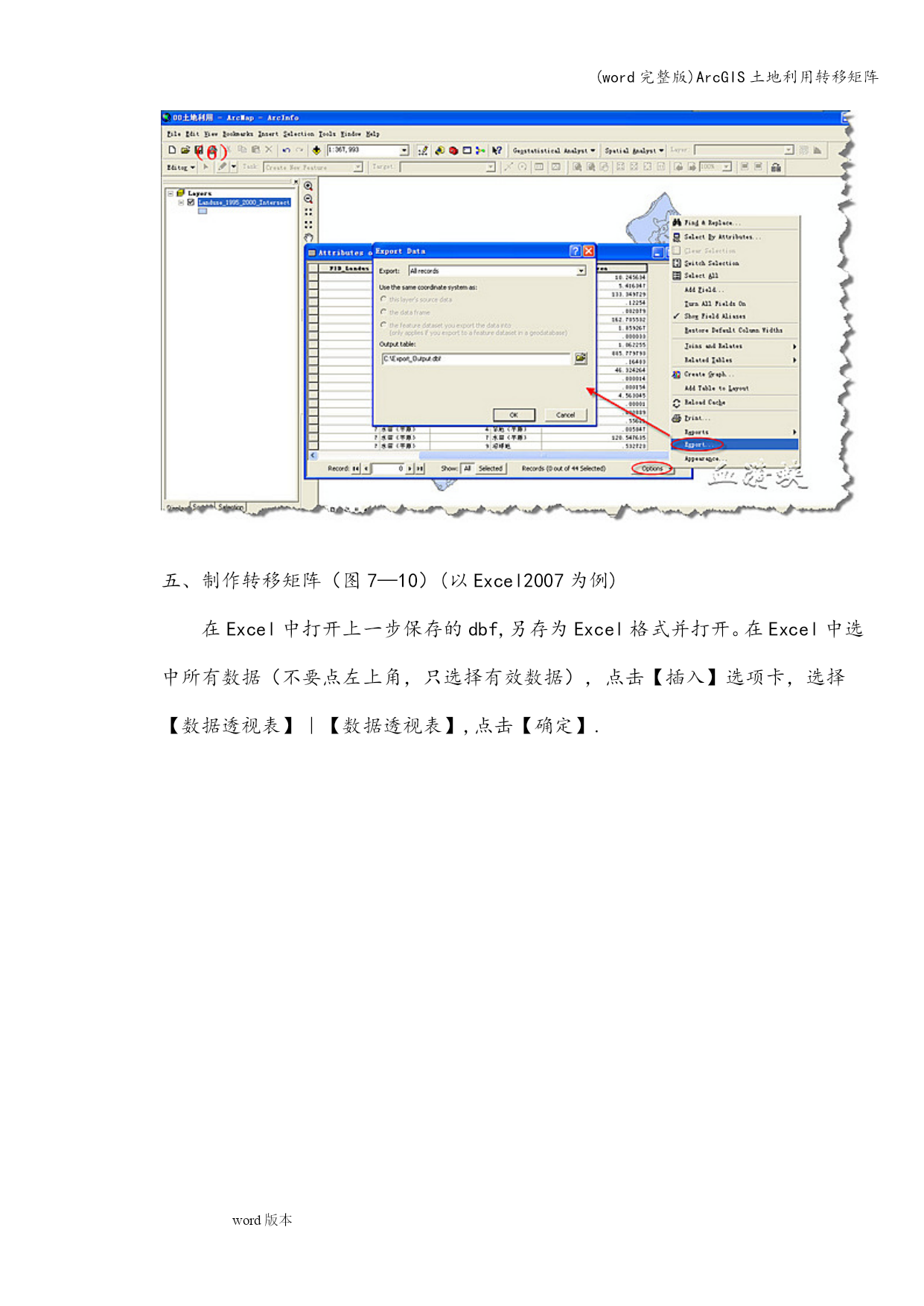

在属性表中选择Option｜Export…将属性表保存为dbf文件。

五、制作转移矩阵（图7—10）(以Excel2007为例)在Excel中打开上一步保存的dbf,另存为Excel格式并打开。在Excel中选中所有数据（不要点左上角，只选择有效数据），点击【插入】选项卡，选择【数据透视表】｜【数据透视表】,点击【确定】.

在打开的数据透视表中按图示将字段拖入相应区域。

Excel自动计算矩阵，将该表稍事整饰就得到美观的土地利用转移矩阵.矩阵中r(I，j）就表示i类型向j类型转移的土地面积，空值表示i类型向j类型没有转移。
