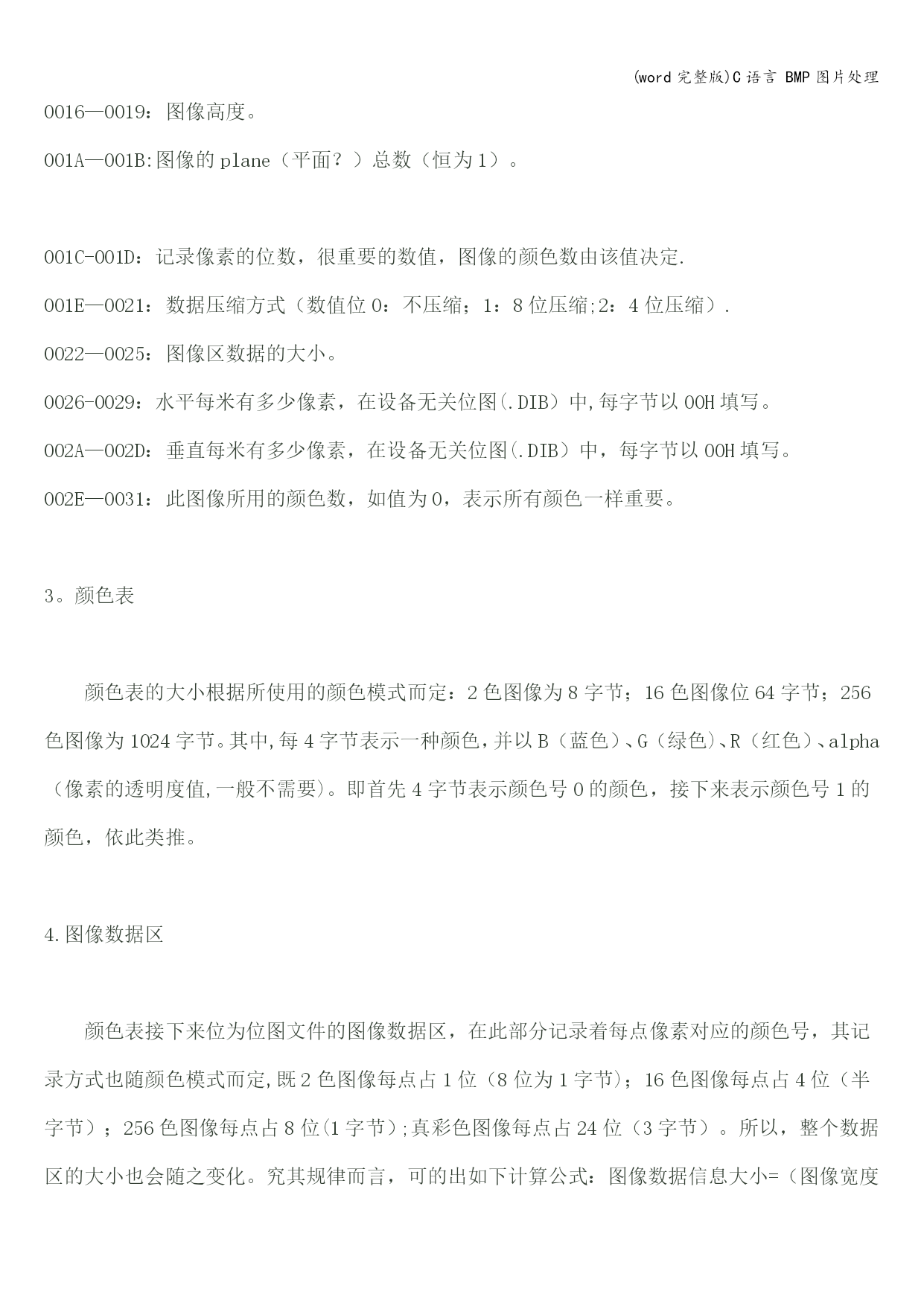

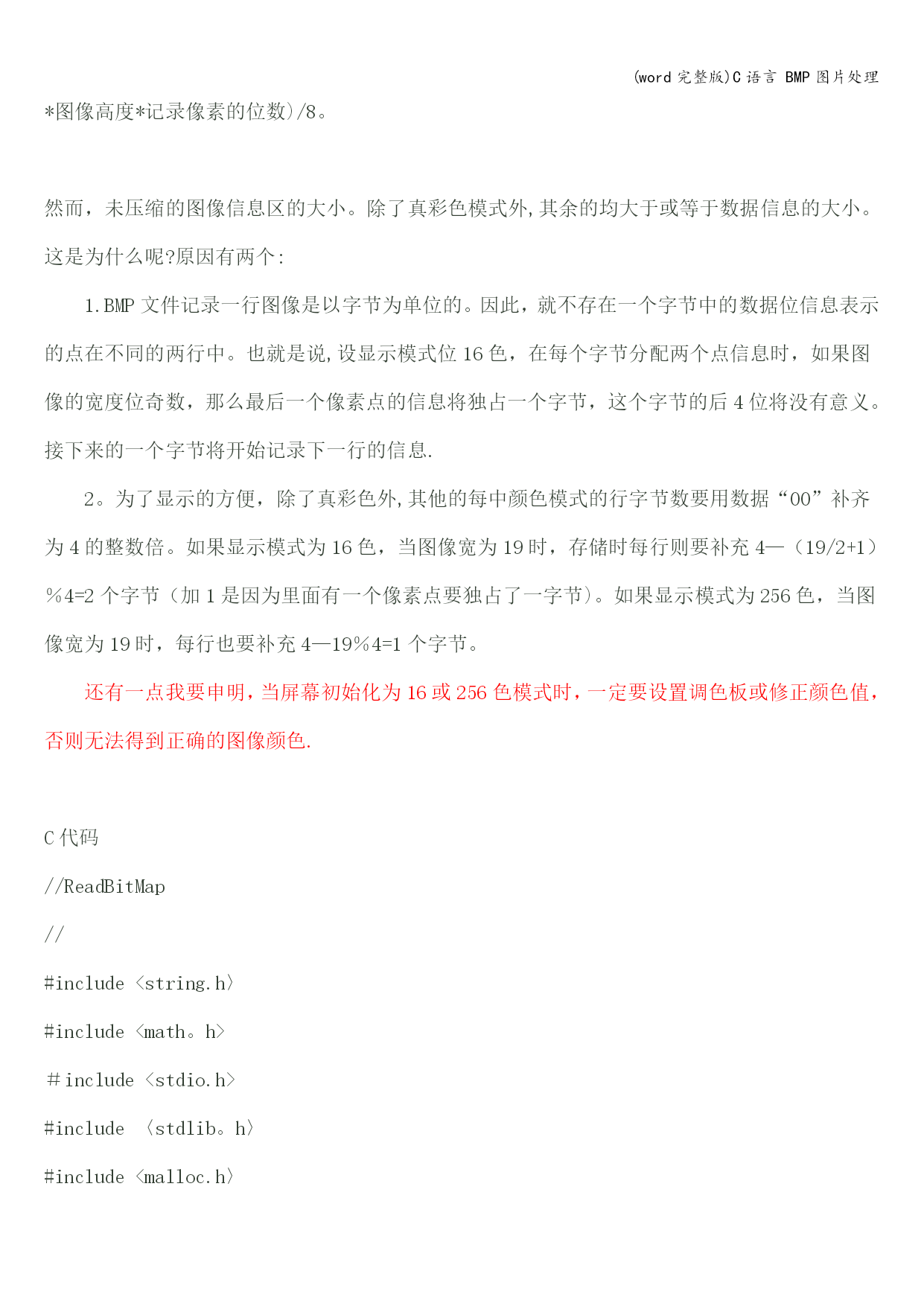

C语言BMP图片处理BMP是bitmap的缩写形式，bitmap顾名思义,就是位图也即Windows位图。它一般由4部分组成：文件头信息块、图像描述信息块、颜色表(在真彩色模式无颜色表）和图像数据区组成。在系统中以BMP为扩展名保存。打开Windows的画图程序，在保存图像时,可以看到三个选项:2色位图（黑白）、16色位图、256色位图和24位位图.这是最普通的生成位图的工具，在这里讲解的BMP位图形式，主要就是指用画图生成的位图（当然,也可以用其它工具软件生成)。现在讲解BMP的4个组成部分：1.文件头信息块0000—0001：文件标识，为字母ASCII码“BM”。0002-0005:文件大小。0006—0009：保留，每字节以“00”填写。000A—000D：记录图像数据区的起始位置。各字节的信息依次含义为:文件头信息块大小，图像描述信息块的大小,图像颜色表的大小，保留（为01）。2。图像描述信息块000E-0011：图像描述信息块的大小，常为28H。0012-0015:图像宽度。0016—0019：图像高度。001A—001B:图像的plane（平面？）总数（恒为1）。001C-001D：记录像素的位数，很重要的数值，图像的颜色数由该值决定.001E—0021：数据压缩方式（数值位0：不压缩；1：8位压缩;2：4位压缩）.0022—0025：图像区数据的大小。0026-0029：水平每米有多少像素，在设备无关位图(.DIB）中,每字节以00H填写。002A—002D：垂直每米有多少像素，在设备无关位图(.DIB）中，每字节以00H填写。002E—0031：此图像所用的颜色数，如值为0，表示所有颜色一样重要。3。颜色表颜色表的大小根据所使用的颜色模式而定：2色图像为8字节；16色图像位64字节；256色图像为1024字节。其中,每4字节表示一种颜色，并以B（蓝色）、G（绿色)、R（红色）、alpha（像素的透明度值,一般不需要)。即首先4字节表示颜色号0的颜色，接下来表示颜色号1的颜色，依此类推。4.图像数据区颜色表接下来位为位图文件的图像数据区，在此部分记录着每点像素对应的颜色号，其记录方式也随颜色模式而定,既2色图像每点占1位（8位为1字节)；16色图像每点占4位（半字节）；256色图像每点占8位(1字节）;真彩色图像每点占24位（3字节）。所以，整个数据区的大小也会随之变化。究其规律而言，可的出如下计算公式：图像数据信息大小=（图像宽度*图像高度*记录像素的位数)/8。然而，未压缩的图像信息区的大小。除了真彩色模式外,其余的均大于或等于数据信息的大小。这是为什么呢?原因有两个:1.BMP文件记录一行图像是以字节为单位的。因此，就不存在一个字节中的数据位信息表示的点在不同的两行中。也就是说,设显示模式位16色，在每个字节分配两个点信息时，如果图像的宽度位奇数，那么最后一个像素点的信息将独占一个字节，这个字节的后4位将没有意义。接下来的一个字节将开始记录下一行的信息.2。为了显示的方便，除了真彩色外,其他的每中颜色模式的行字节数要用数据“00”补齐为4的整数倍。如果显示模式为16色，当图像宽为19时，存储时每行则要补充4—（19/2+1）％4=2个字节（加1是因为里面有一个像素点要独占了一字节)。如果显示模式为256色，当图像宽为19时，每行也要补充4—19％4=1个字节。还有一点我要申明，当屏幕初始化为16或256色模式时，一定要设置调色板或修正颜色值，否则无法得到正确的图像颜色.C代码//ReadBitMap//#include<string.h〉#include<math。h>＃include<stdio.h>#include〈stdlib。h〉#include<malloc.h〉#defineWIDTHBYTES（bits)(（（bits)+31)/32*4）typedefunsignedcharBYTE；typedefunsignedshortWORD;typedefunsignedlongDWORD;typedeflongLONG；//位图文件头信息结构定义//其中不包含文件类型信息（由于结构体的内存结构决定,要是加了的话将不能正确读取文件信息)typedefstructtagBITMAPFILEHEADER{DWORDbfSize;//文件大小WORDbfReserved1；//保留字，不考虑WORDbfReserved2;//保留字，同上DWORDbfOffBits；//实际位图数据的偏移字节数，即前三个部分长度之和｝BITMAPFILEHEADER；//信息头BITMAPINFO
