OPC驱动器与IFIX的通信

一、总述
本文主要介绍OPC驱动器在IFIX通讯组态中的应用，承接<<S7-300PLC与OPC驱动器的通信〉〉一文，利用OPC驱动器，实现S7_300PLC与IFIX的通信连接。延续<〈S7—300PLC与OPC驱动器的通信>>中的实验，首先实现S7_300PLC与OPC驱动器的连接，再实现IFIX与OPC驱动器的连接，通过OPC驱动器的中间桥梁作用,最终实现S7_300PLC与IFIX的通信.

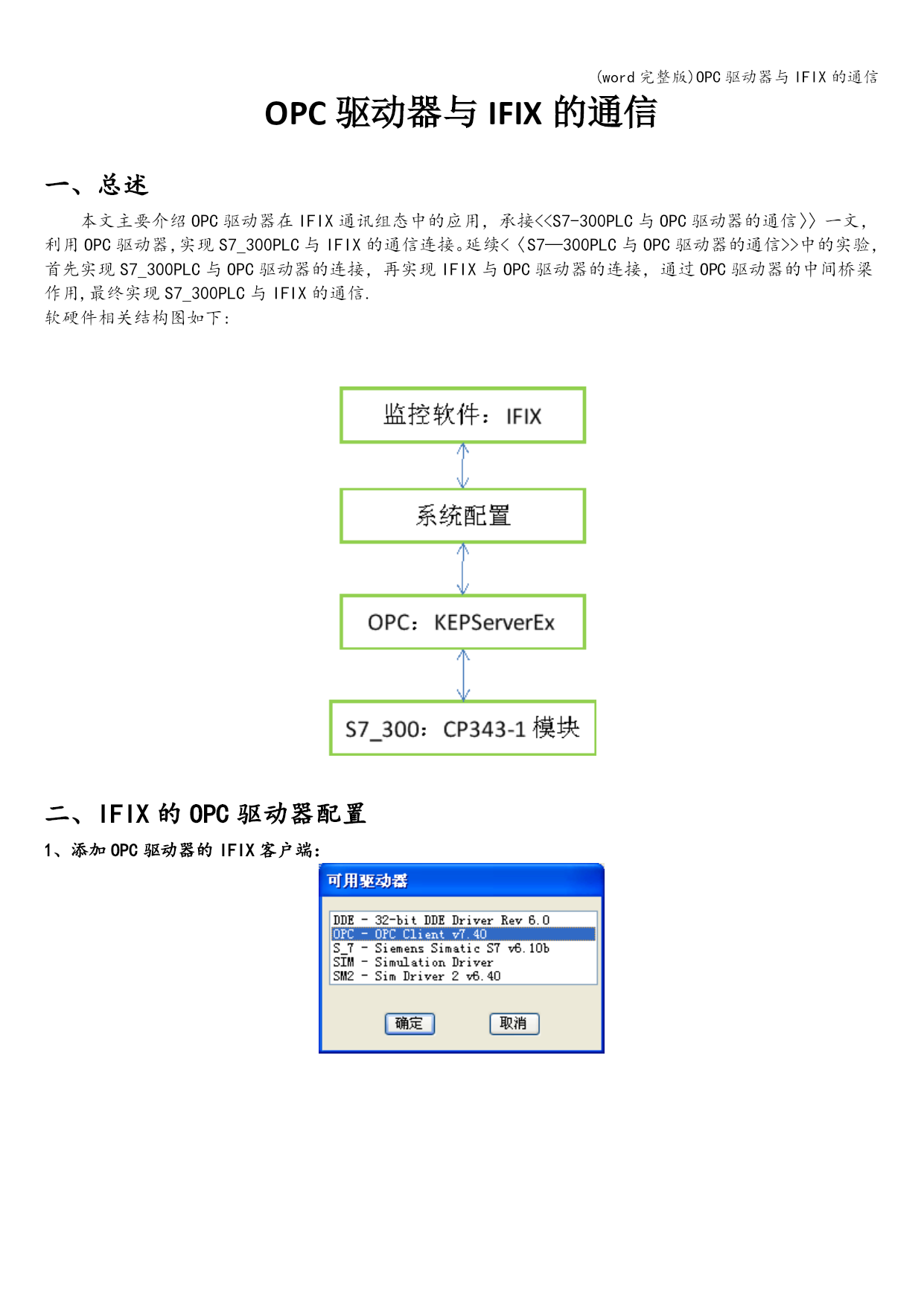

软硬件相关结构图如下:

二、IFIX的OPC驱动器配置

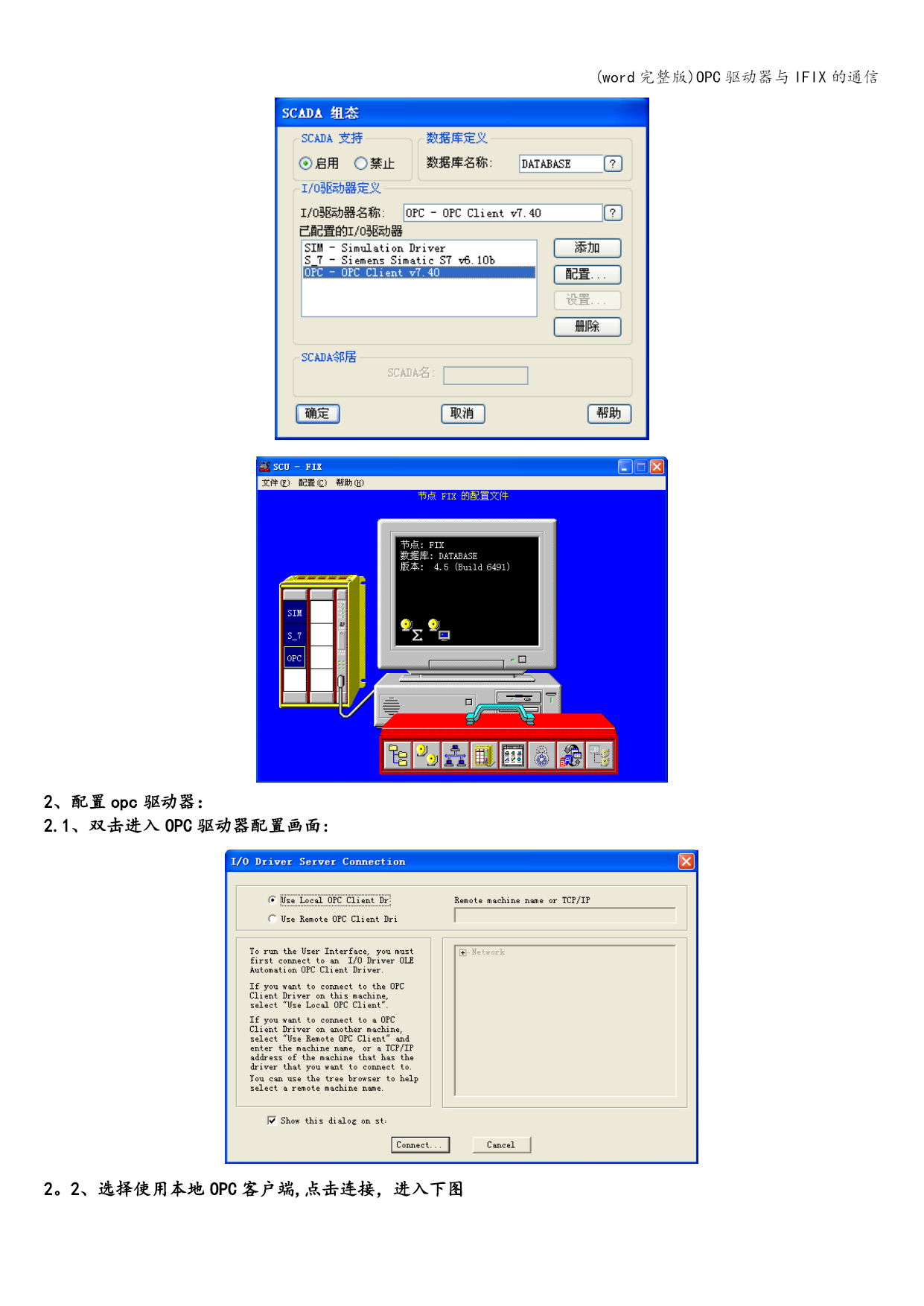

1、添加OPC驱动器的IFIX客户端：

2、配置opc驱动器：
2.1、双击进入OPC驱动器配置画面:

2。2、选择使用本地OPC客户端,点击连接，进入下图

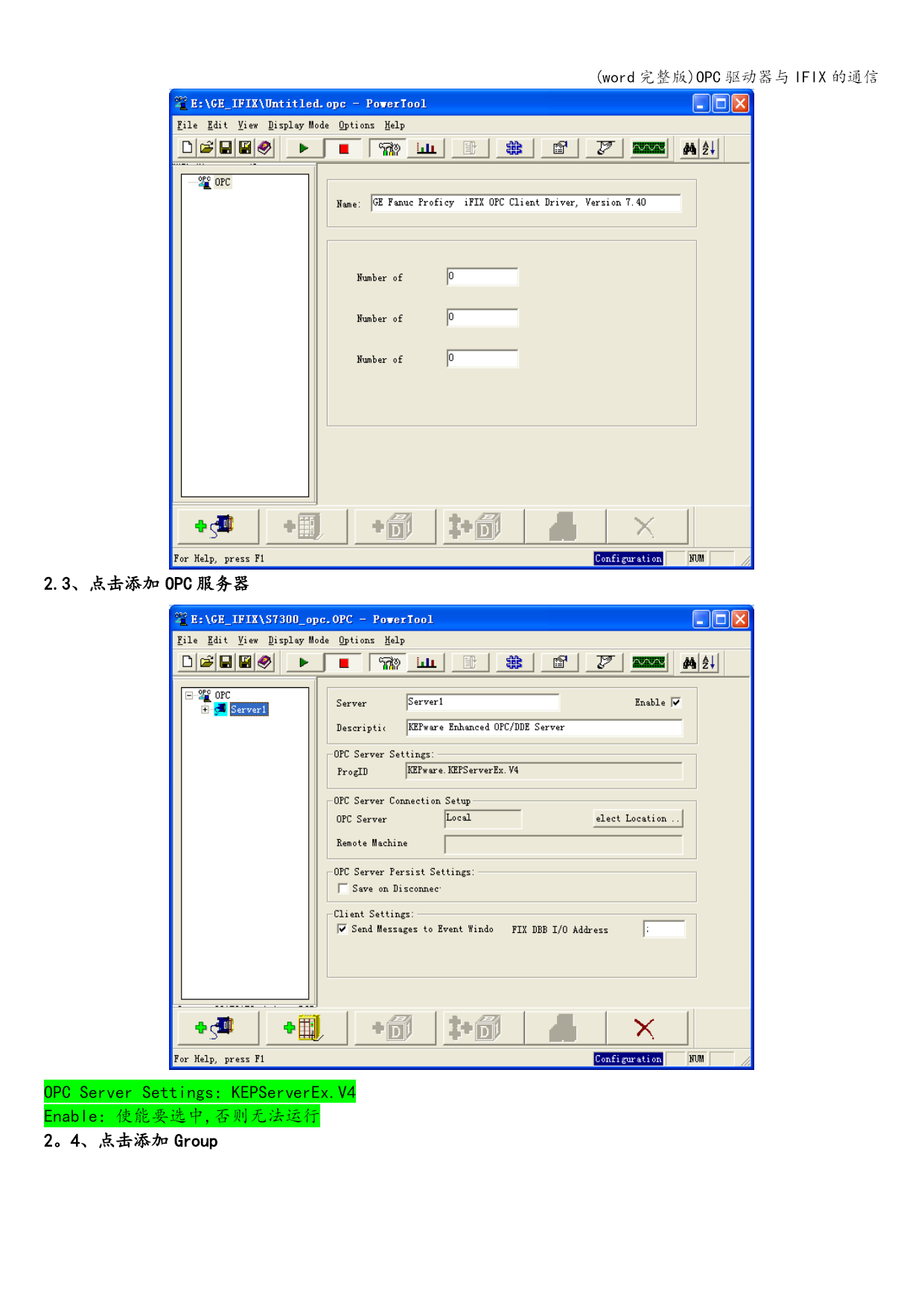

2.3、点击添加OPC服务器

OPCServerSettings：KEPServerEx.V4
Enable：使能要选中,否则无法运行
2。4、点击添加Group

Enable：使能要选中，否则无法运行

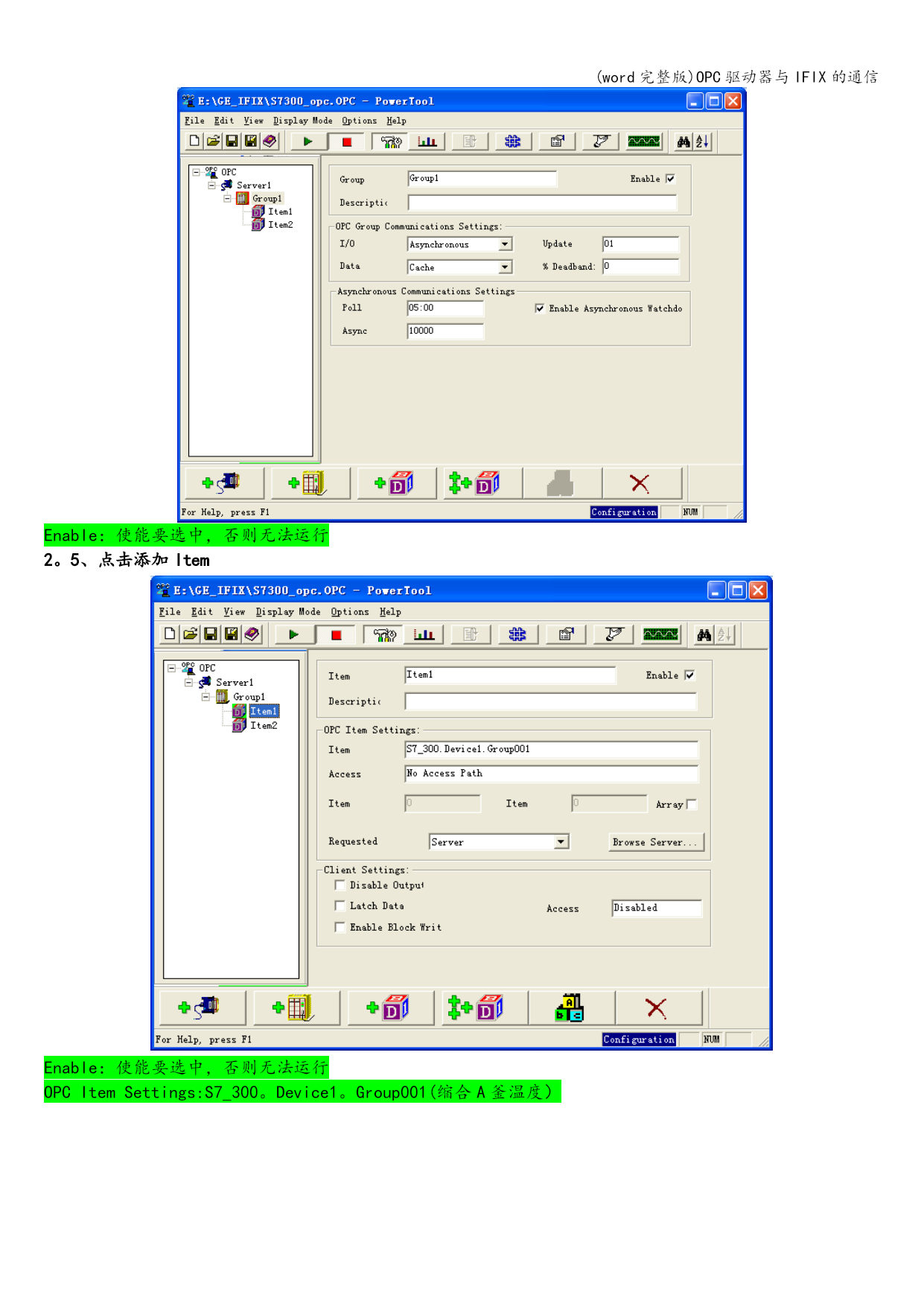

2。5、点击添加Item

Enable：使能要选中，否则无法运行
OPCItemSettings:S7_300。Device1。Group001(缩合A釜温度）

Enable：使能要选中，否则无法运行

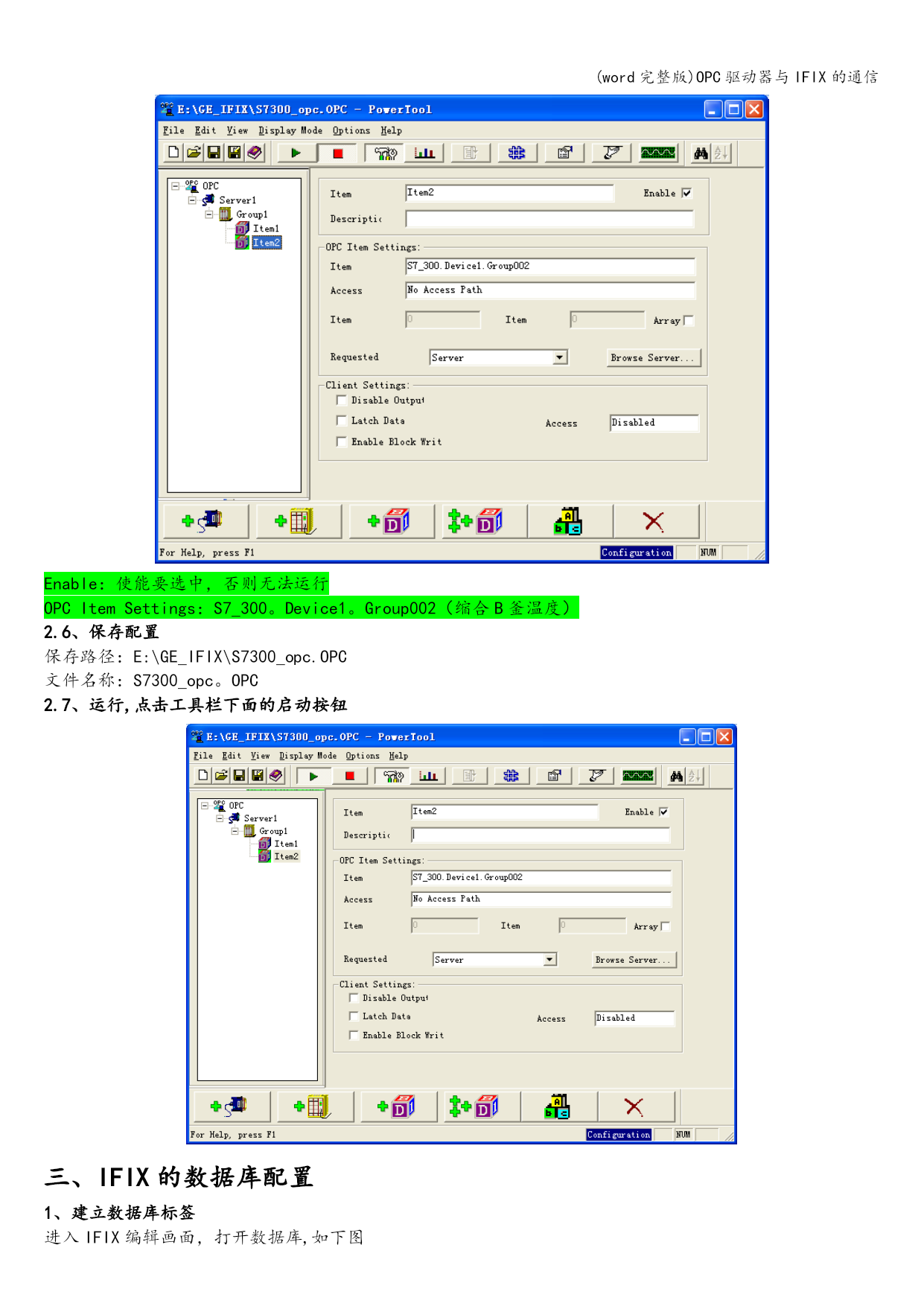

OPCItemSettings：S7_300。Device1。Group002（缩合B釜温度）
2.6、保存配置
保存路径：E:\GE_IFIX\S7300_opc.OPC
文件名称：S7300_opc。OPC
2.7、运行,点击工具栏下面的启动按钮

三、IFIX的数据库配置
1、建立数据库标签
进入IFIX编辑画面，打开数据库,如下图

2、建立两个新标签

标签名:SH_A_WENDU
描述：缩合A釜温度
驱动器：OPCClientv7。40
I/O地址:Server1；Group1;S7_300.Device1。Group001；NoAccessPath
硬件选项：Server
工程单位的量程:根据实际情况设定

标签名:SH_A_WENDU
描述:缩合A釜温度
驱动器：OPCClientv7.40
I/O地址：Server1；Group1；S7_300.Device1.Group002;NoAccessPath
硬件选项：Server
工程单位的量程：根据实际情况设定
3、装载数据库

4、保存数据库后退出

四、画面制作
1、新建画面,名称为“S7300_OPC_TEST”
2、添加2个数据连接和两个文本，画面如下

3、保存画面，退出IFIX系统

四、调试运行
1、打开KEPserverEx，运行S7_300工程
2、打开IFIX，配置OPC驱动器,运行S7300_opc.OPC工程
3、打开IFIX数据库,装载数据库
4、打开画面，运行画面，如下图

显示出两个温度数值，说明IFIX与OPC驱动器建立正确通信连接。
