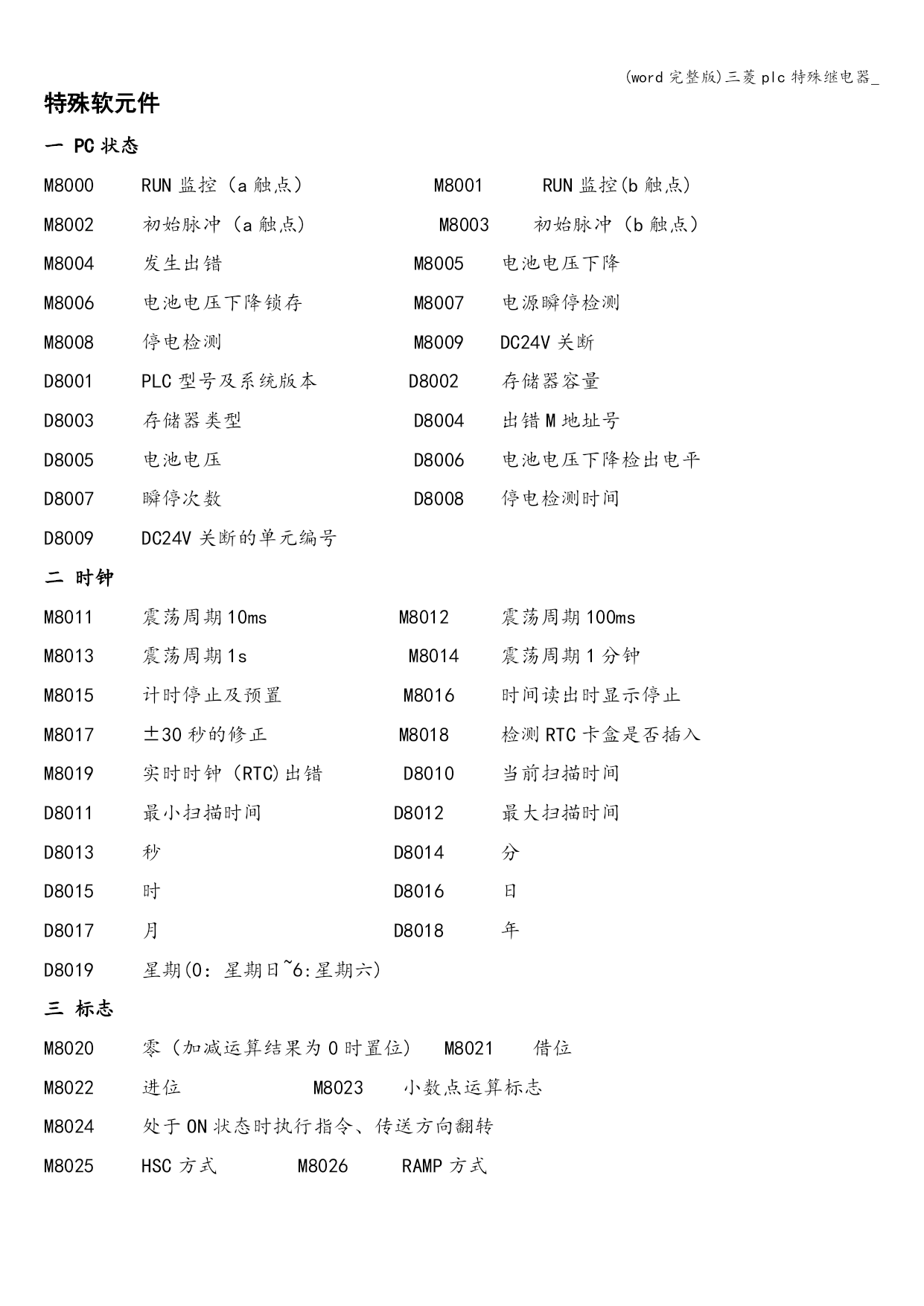

特殊软元件
一PC状态
M8000 RUN监控（a触点）M8001 RUN监控(b触点)
M8002 初始脉冲（a触点)M8003 初始脉冲（b触点）
M8004 发生出错M8005 电池电压下降
M8006 电池电压下降锁存M8007 电源瞬停检测
M8008 停电检测M8009 DC24V关断
D8001 PLC型号及系统版本D8002 存储器容量
D8003 存储器类型D8004 出错M地址号
D8005 电池电压D8006 电池电压下降检出电平
D8007 瞬停次数D8008 停电检测时间
D8009 DC24V关断的单元编号
二时钟
M8011 震荡周期10msM8012 震荡周期100ms
M8013 震荡周期1sM8014 震荡周期1分钟
M8015 计时停止及预置M8016 时间读出时显示停止
M8017 ±30秒的修正M8018 检测RTC卡盒是否插入
M8019 实时时钟（RTC)出错D8010 当前扫描时间
D8011 最小扫描时间D8012 最大扫描时间
D8013 秒D8014 分
D8015 时D8016 日
D8017 月D8018 年
D8019 星期(0：星期日~6:星期六)
三标志
M8020 零（加减运算结果为0时置位)M8021 借位
M8022 进位M8023 小数点运算标志
M8024 处于ON状态时执行指令、传送方向翻转
M8025 HSC方式M8026 RAMP方式

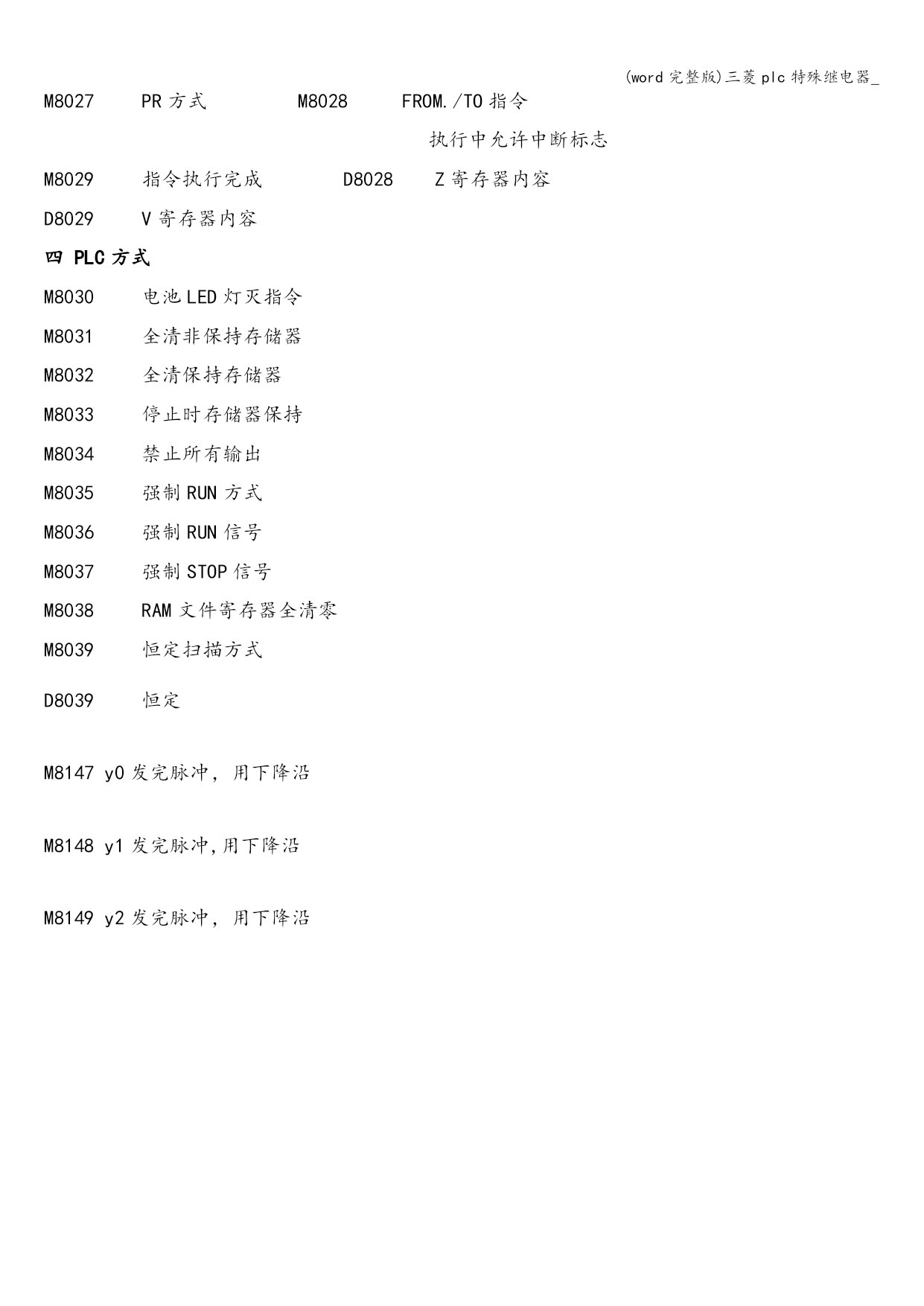

M8027 PR方式M8028 FROM./TO指令
执行中允许中断标志
M8029 指令执行完成D8028 Z寄存器内容
D8029 V寄存器内容
四PLC方式
M8030 电池LED灯灭指令
M8031 全清非保持存储器
M8032 全清保持存储器
M8033 停止时存储器保持
M8034 禁止所有输出
M8035 强制RUN方式
M8036 强制RUN信号
M8037 强制STOP信号
M8038 RAM文件寄存器全清零
M8039 恒定扫描方式
D8039 恒定

M8147y0发完脉冲，用下降沿

M8148y1发完脉冲,用下降沿

M8149y2发完脉冲，用下降沿
