PLC网络参数设置
打开GXWorks2，在菜单栏依次选择工程-新建,在弹出窗口界面选择CPU系列、机型、（本文件以Q03UDE为例进行说明)、工程类型、程序语言.
在进行参数设置之前，先简单介绍一下GXWorks2中对参数修改及对应参数窗口标签颜色的定义。

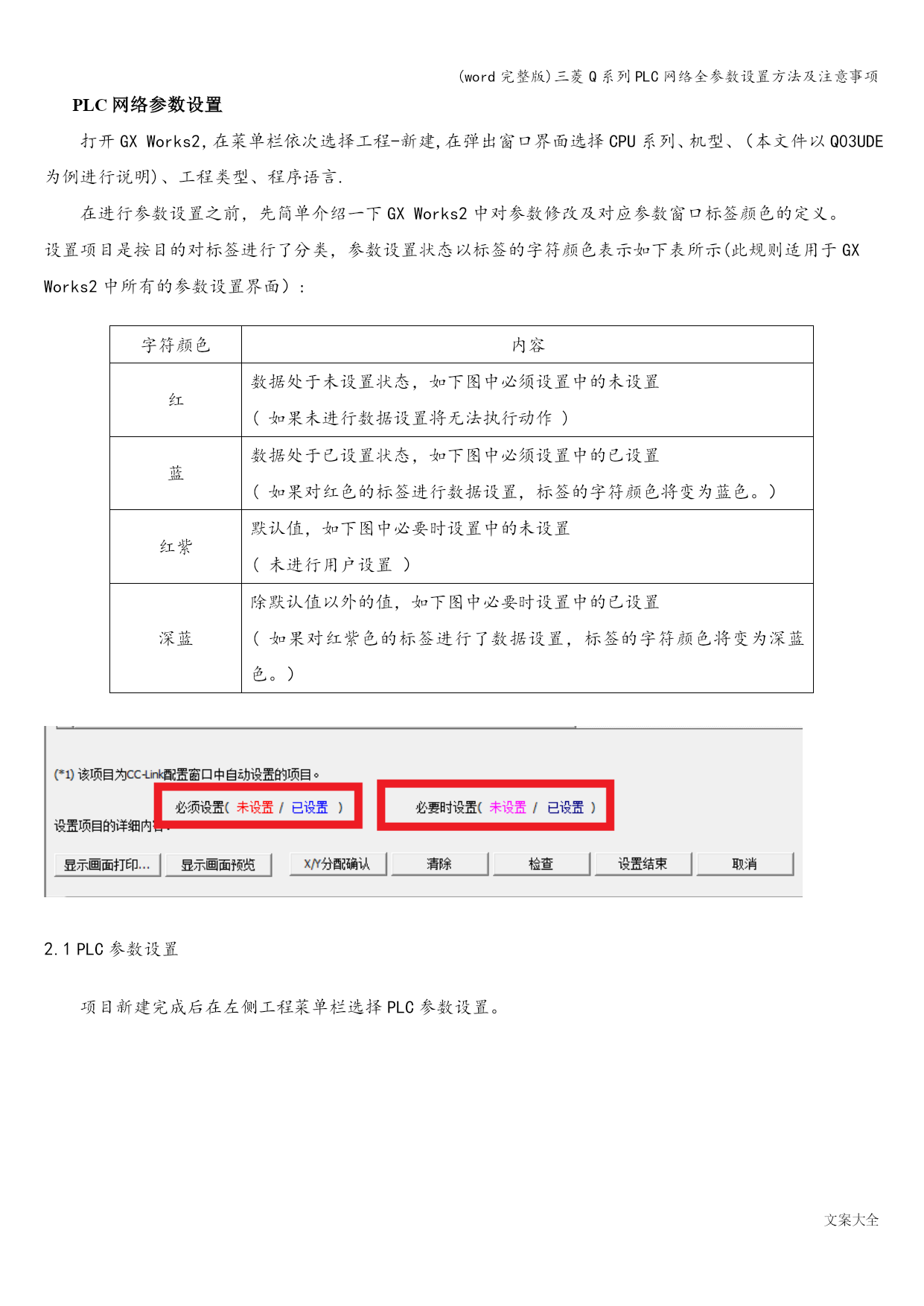

设置项目是按目的对标签进行了分类，参数设置状态以标签的字符颜色表示如下表所示(此规则适用于GXWorks2中所有的参数设置界面）:
字符颜色内容红数据处于未设置状态，如下图中必须设置中的未设置(如果未进行数据设置将无法执行动作)蓝数据处于已设置状态，如下图中必须设置中的已设置
(如果对红色的标签进行数据设置，标签的字符颜色将变为蓝色。）红紫默认值，如下图中必要时设置中的未设置
(未进行用户设置）深蓝除默认值以外的值，如下图中必要时设置中的已设置
(如果对红紫色的标签进行了数据设置，标签的字符颜色将变为深蓝色。）
PLC参数设置

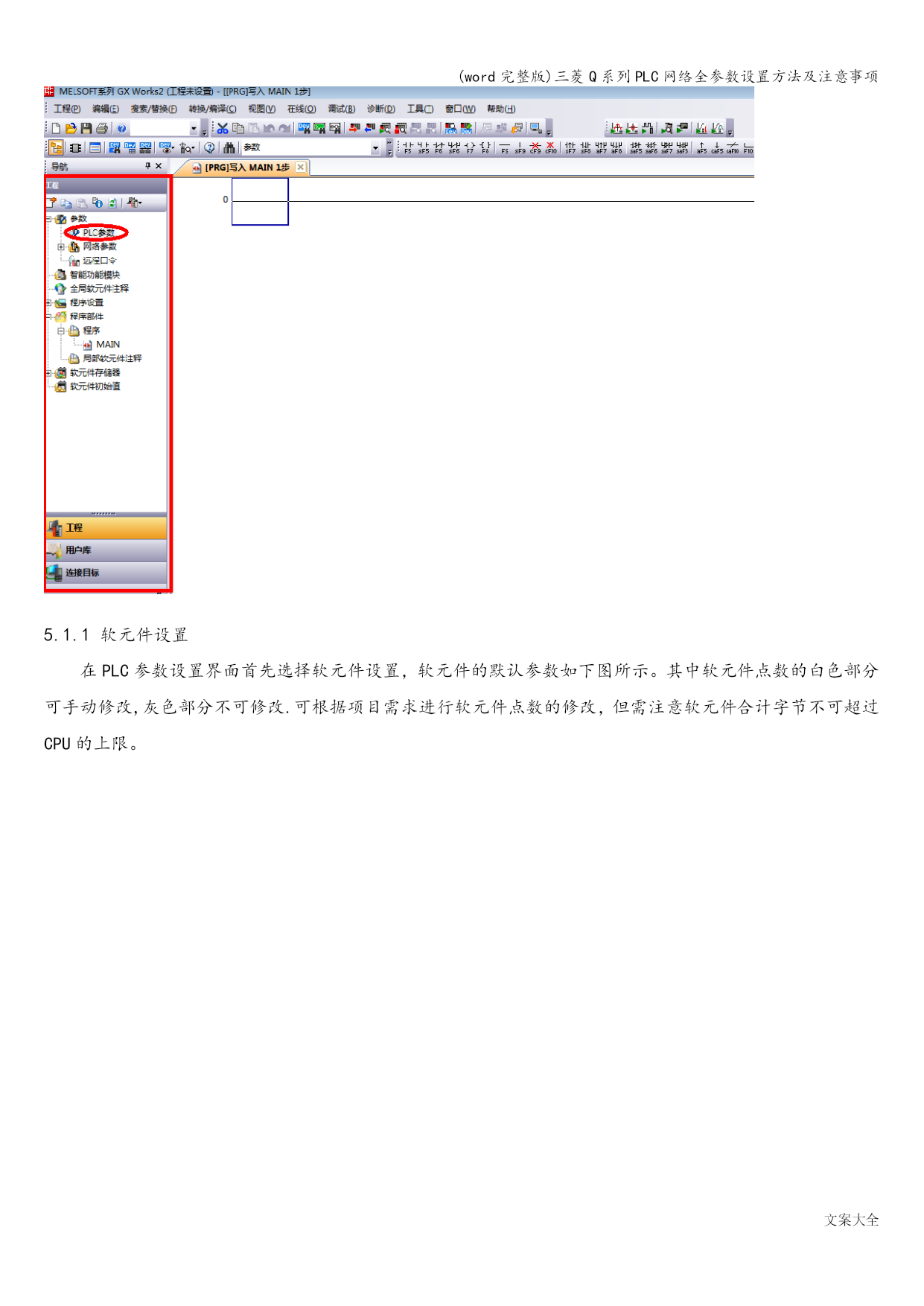

项目新建完成后在左侧工程菜单栏选择PLC参数设置。

软元件设置

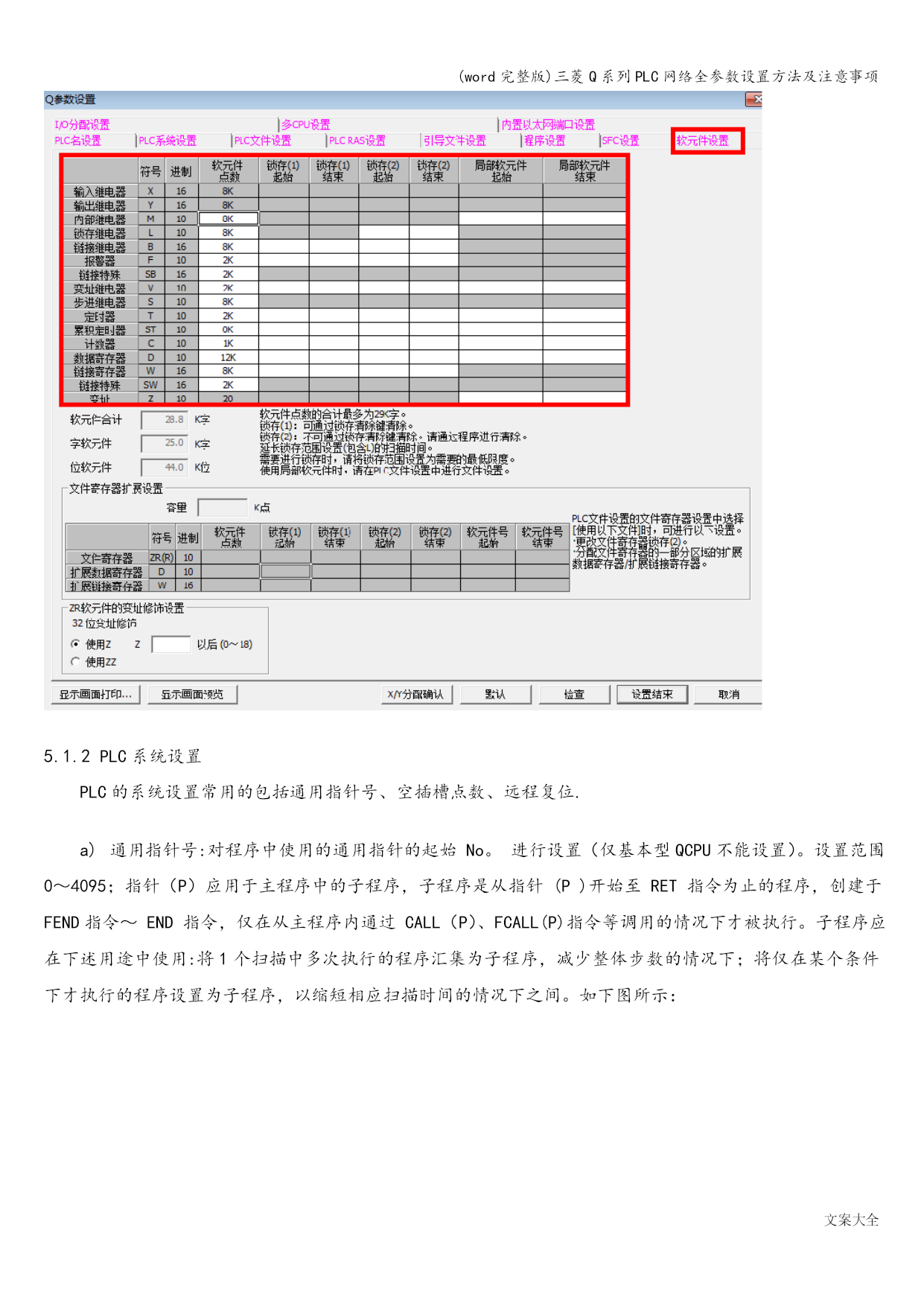

在PLC参数设置界面首先选择软元件设置，软元件的默认参数如下图所示。其中软元件点数的白色部分可手动修改,灰色部分不可修改.可根据项目需求进行软元件点数的修改，但需注意软元件合计字节不可超过CPU的上限。

PLC系统设置

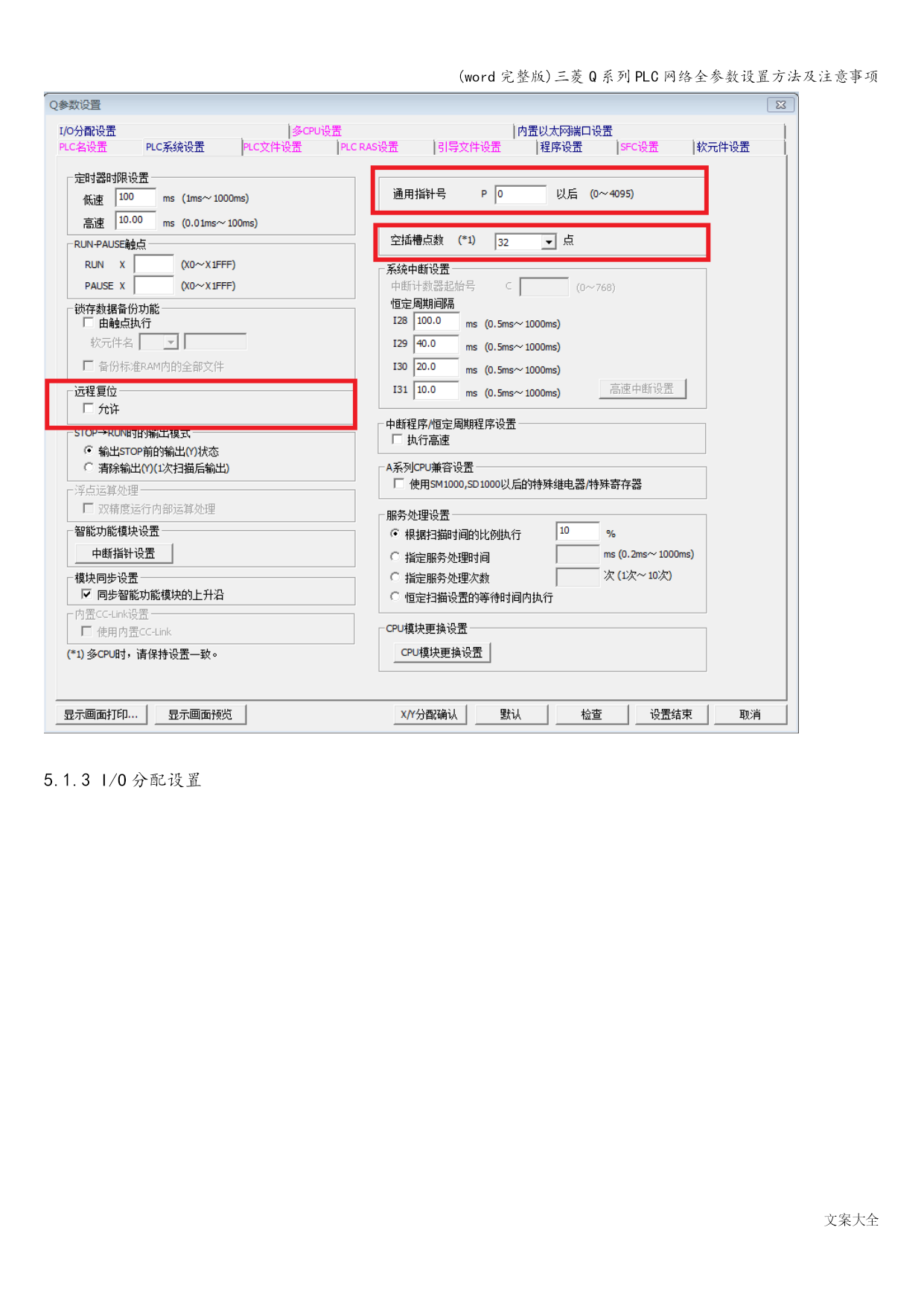

PLC的系统设置常用的包括通用指针号、空插槽点数、远程复位.
通用指针号:对程序中使用的通用指针的起始No。进行设置（仅基本型QCPU不能设置）。设置范围0～4095；指针（P）应用于主程序中的子程序，子程序是从指针(P)开始至RET指令为止的程序，创建于FEND指令～END指令，仅在从主程序内通过CALL（P）、FCALL(P)指令等调用的情况下才被执行。子程序应在下述用途中使用:将1个扫描中多次执行的程序汇集为子程序，减少整体步数的情况下；将仅在某个条件下才执行的程序设置为子程序，以缩短相应扫描时间的情况下之间。如下图所示：

空插槽点数：主基板/扩展基板的空插槽点数进行设置.系统默认为16点，可设置数值为0、16、32、64、128、256、512、1024，通常情况下设置为32点。

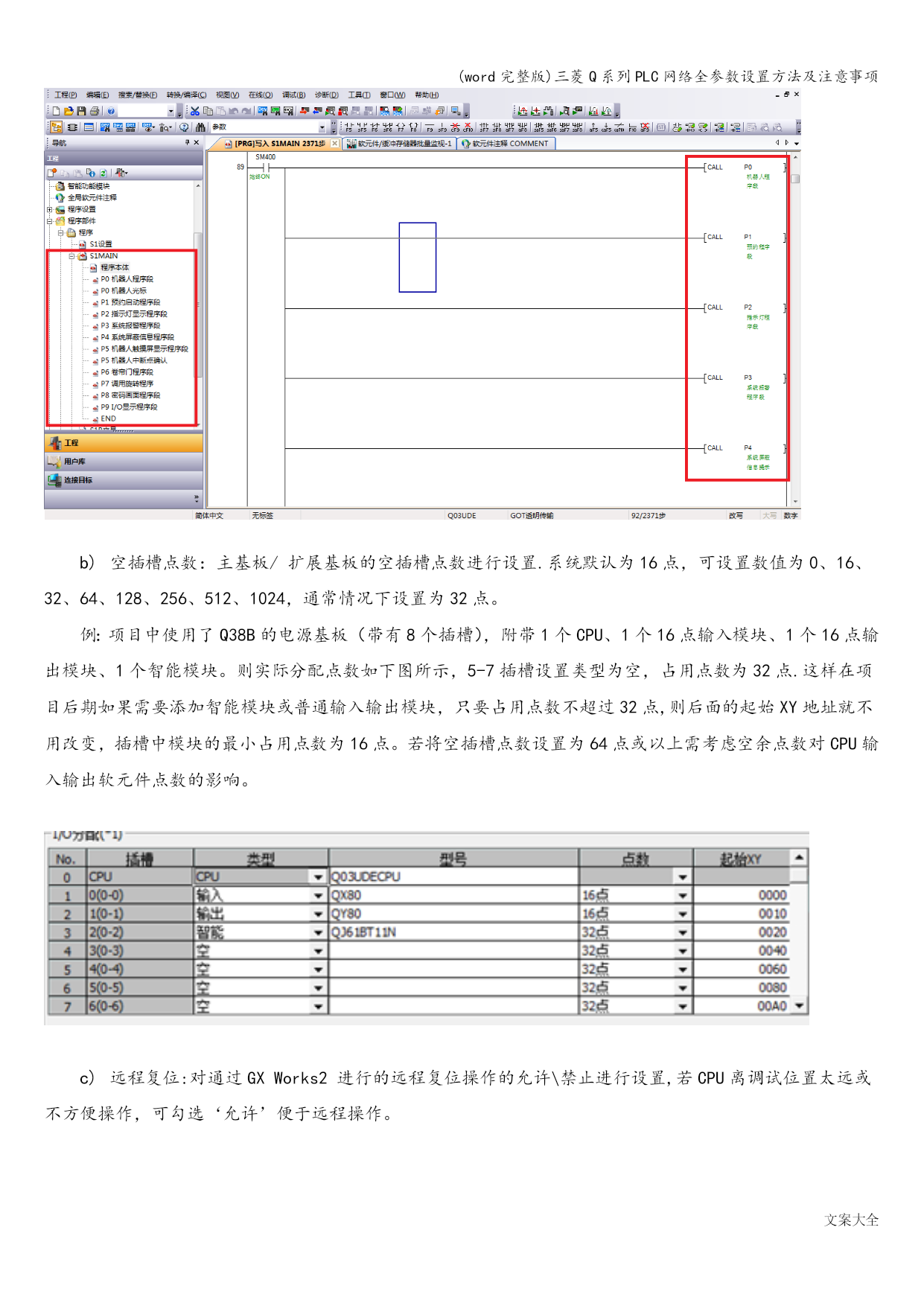

例：项目中使用了Q38B的电源基板（带有8个插槽），附带1个CPU、1个16点输入模块、1个16点输出模块、1个智能模块。则实际分配点数如下图所示，5-7插槽设置类型为空，占用点数为32点.这样在项目后期如果需要添加智能模块或普通输入输出模块，只要占用点数不超过32点,则后面的起始XY地址就不用改变，插槽中模块的最小占用点数为16点。若将空插槽点数设置为64点或以上需考虑空余点数对CPU输入输出软元件点数的影响。

远程复位:对通过GXWorks2进行的远程复位操作的允许\禁止进行设置,若CPU离调试位置太远或不方便操作，可勾选‘允许’便于远程操作。

I/O分配设置

I/O分配:对基板上安装的各模块的类型、型号、输入输出占用点数、起始I/ONo.进行设置。类型、型号、点数、起始XY应和图纸中保持一致。I/O分配设置优先于模块的实际安装，所以在I/O分配时要注意以下几点:
在I/O分配设置中将安装了32点的输入模块的插槽设置为16点的输入模块时，32点的输入模块的后半部分16点将不能使用.
设置的点数多于实际安装的输入输出模块点数的情况下,超出实际安装点数部分的点数不能用于输入输出模块。
进行了I/O分配设置的情况下，最终输入输出编号应设置在输入输出点数的最大值的范围内。最终输入输出编号设置超出输入输出点数的最大值的情况下，将变为“SP。UNITLAYERR.”。(在系统监视中，I/O地址中将显示＊＊*。）
将空余插槽设置为0点的情况下，将类型设置为“空余"后，即使将点数设置为“0点”，也将占用1个插槽。希望将某个插槽以后设置为不占用时,应通过详细模式设置插槽数。
I/O分配设置的类型应与实际安装的模块相同。类型不相同的情况下，将无法正常动作。此外，对于智能功能模块，输入输出点数也应相同.
未输入起始XY的情况下，CPU模块将自动分配起始XY。
详细设置：可设置插槽中I/O模块、智能模块错误时输出模式、H/W错误时CPU运行模式、I/O响应时间。
错误时输出模式包括保持与清除两种，默认为清除；H/W错误时CPU运行模式包括停止和继续执行两种,默认为停止；I/O响应时间包括1ms、5ms、10ms、20ms、70ms五种，默认为10ms。

基本设置:对基板的型号及插槽数、电源模块的型号、扩展电缆的型号进行设置.
基板模式:基板模式分为自动和详细两种，自动模式是以使用的基板的实
