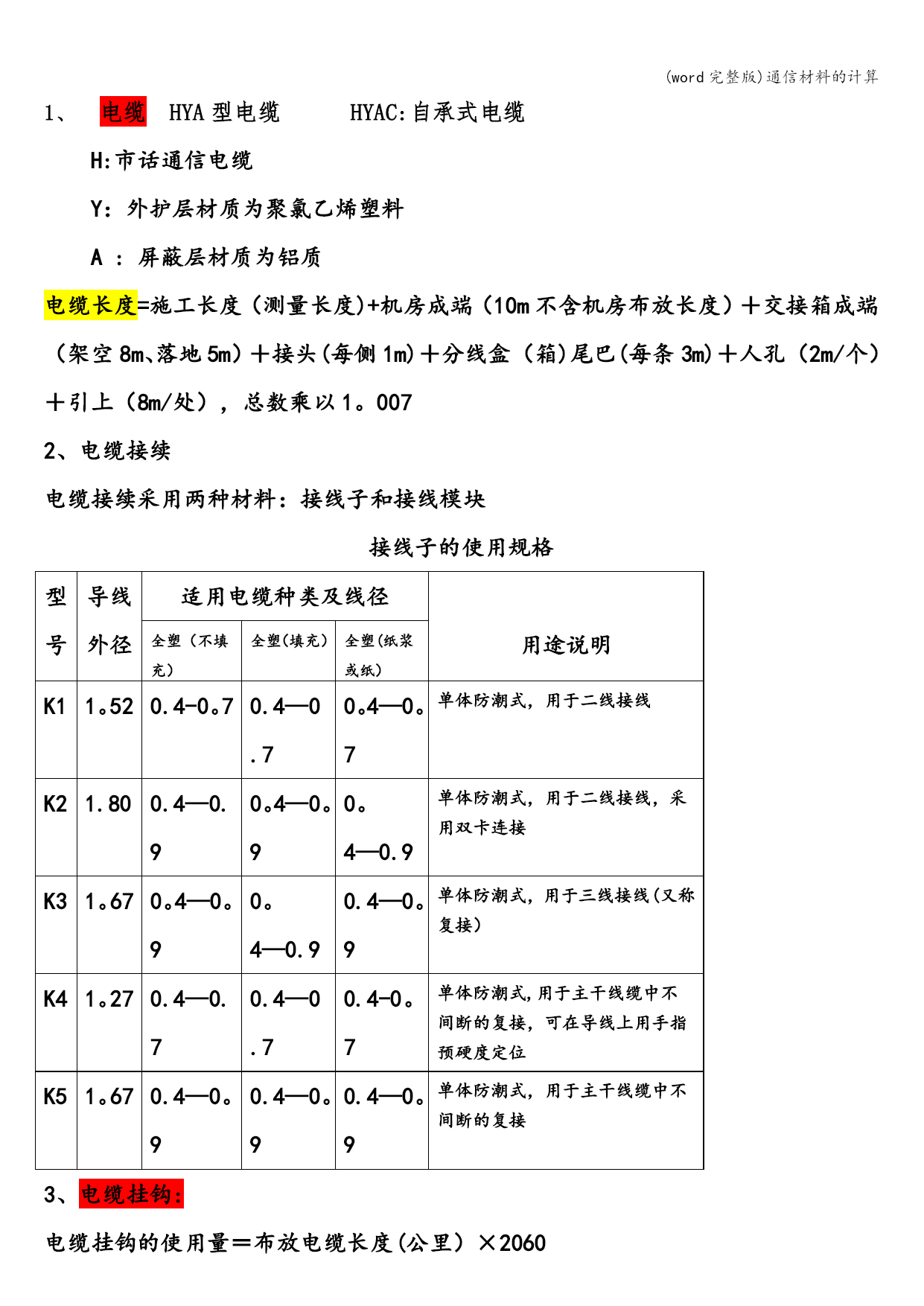

电缆HYA型电缆HYAC:自承式电缆
H:市话通信电缆
Y：外护层材质为聚氯乙烯塑料
A:屏蔽层材质为铝质
电缆长度=施工长度（测量长度)+机房成端（10m不含机房布放长度）＋交接箱成端（架空8m、落地5m）＋接头(每侧1m)＋分线盒（箱)尾巴(每条3m)＋人孔（2m/个）＋引上（8m/处），总数乘以1。007
2、电缆接续
电缆接续采用两种材料：接线子和接线模块
接线子的使用规格
型号导线
外径适用电缆种类及线径
用途说明全塑（不填充）全塑（填充）全塑(纸浆或纸）K11。520.4-0。70.4—0.70。4—0。7单体防潮式，用于二线接线K21.800.4—0.90。4—0。90。4—0.9单体防潮式，用于二线接线，采用双卡连接K31。670。4—0。90。4—0.90.4—0。9单体防潮式，用于三线接线(又称复接）K41。270.4—0.70.4—0.70.4-0。7单体防潮式,用于主干线缆中不间断的复接，可在导线上用手指预硬度定位K51。670.4—0。90.4—0。90.4—0。9单体防潮式，用于主干线缆中不间断的复接3、电缆挂钩:
电缆挂钩的使用量＝布放电缆长度(公里）×2060

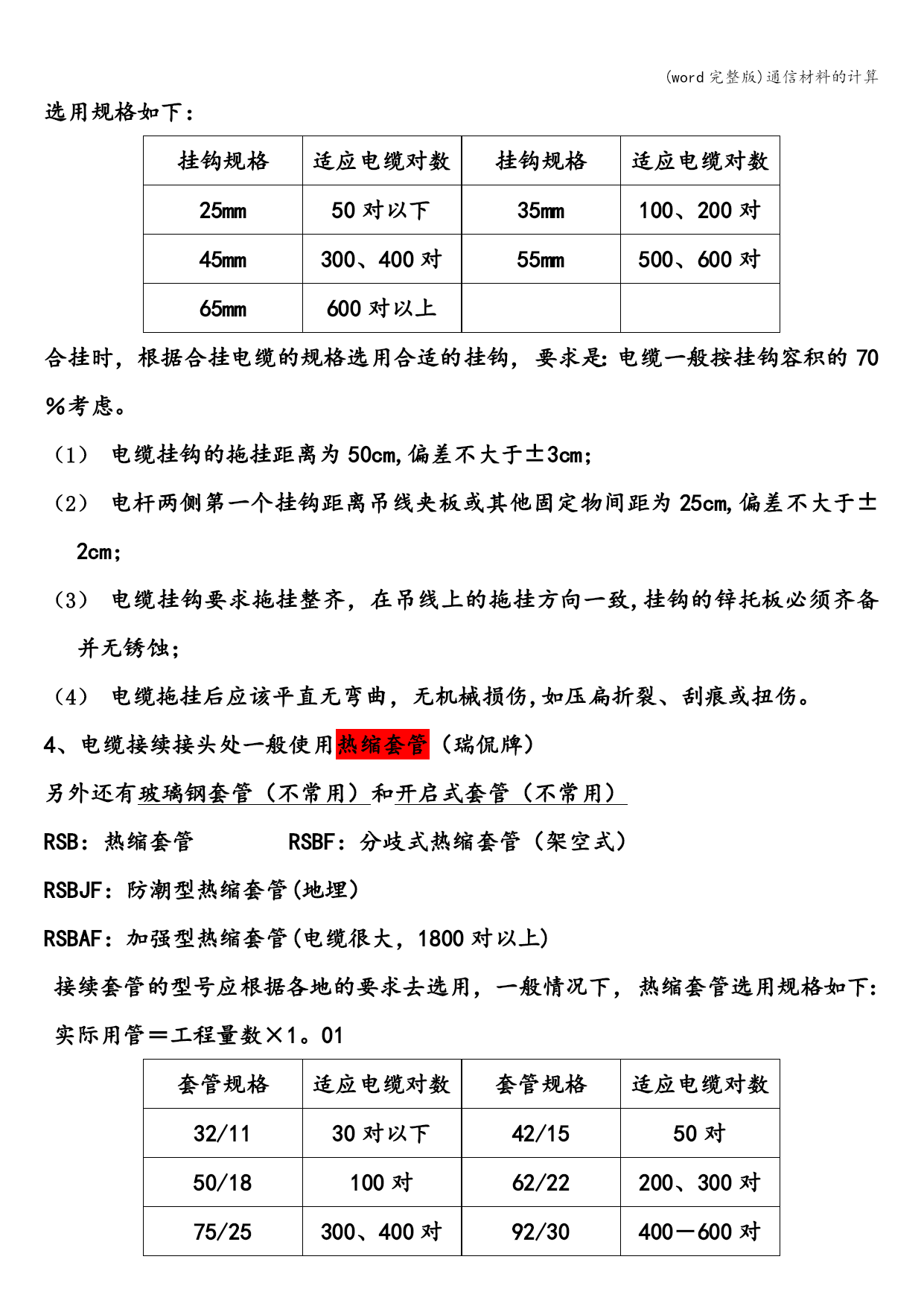

选用规格如下：
挂钩规格适应电缆对数挂钩规格适应电缆对数25mm50对以下35mm100、200对45mm300、400对55mm500、600对65mm600对以上合挂时，根据合挂电缆的规格选用合适的挂钩，要求是：电缆一般按挂钩容积的70％考虑。
电缆挂钩的拖挂距离为50cm,偏差不大于±3cm；
电杆两侧第一个挂钩距离吊线夹板或其他固定物间距为25cm,偏差不大于±2cm；
电缆挂钩要求拖挂整齐，在吊线上的拖挂方向一致,挂钩的锌托板必须齐备并无锈蚀；
电缆拖挂后应该平直无弯曲，无机械损伤,如压扁折裂、刮痕或扭伤。
4、电缆接续接头处一般使用热缩套管（瑞侃牌）
另外还有玻璃钢套管（不常用）和开启式套管（不常用）
RSB：热缩套管RSBF：分歧式热缩套管（架空式）
RSBJF：防潮型热缩套管(地埋）
RSBAF：加强型热缩套管(电缆很大，1800对以上)
接续套管的型号应根据各地的要求去选用，一般情况下，热缩套管选用规格如下：实际用管＝工程量数×1。01

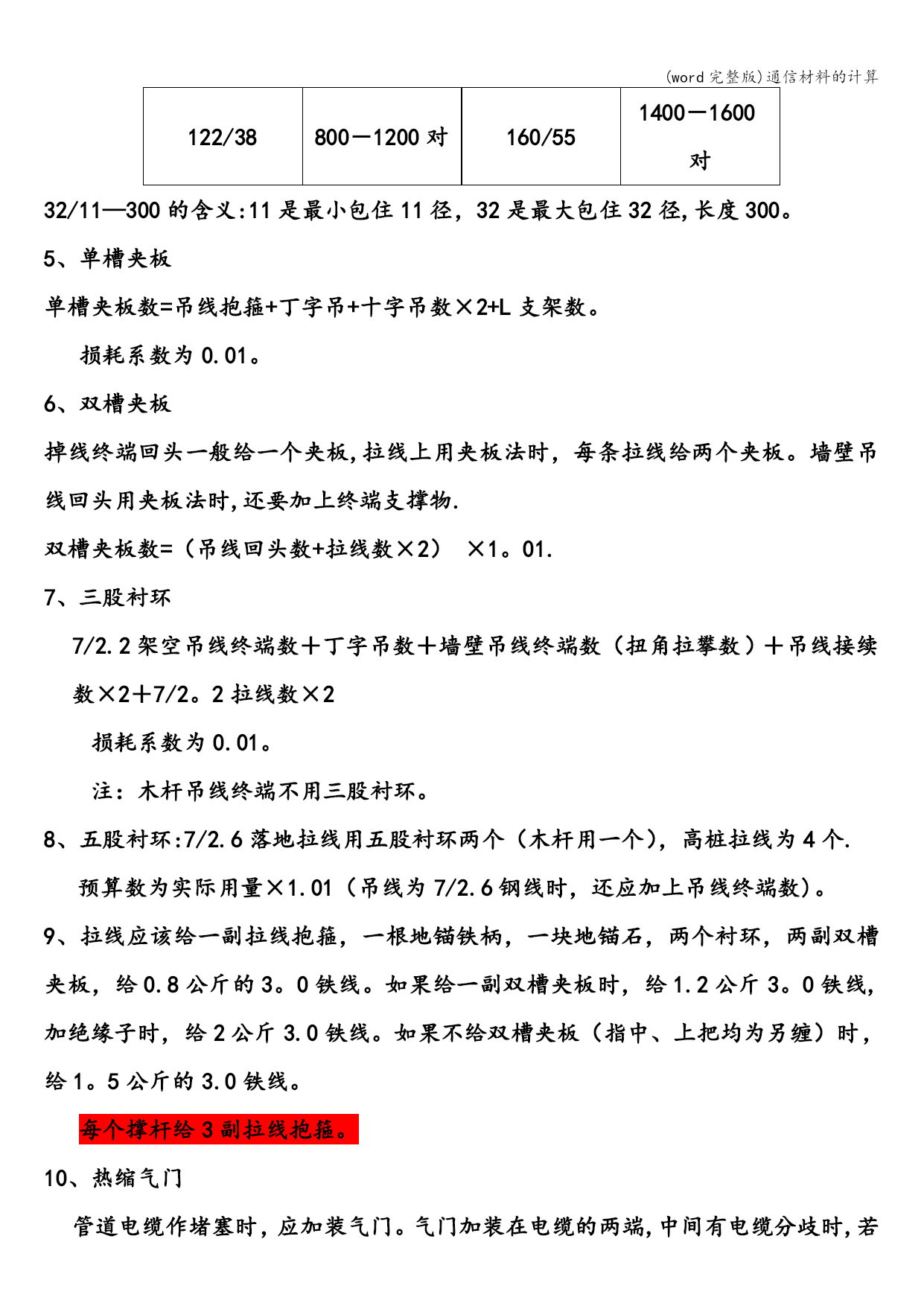

套管规格适应电缆对数套管规格适应电缆对数32/1130对以下42/1550对50/18100对62/22200、300对75/25300、400对92/30400－600对122/38800－1200对160/551400－1600对32/11—300的含义:11是最小包住11径，32是最大包住32径,长度300。
5、单槽夹板
单槽夹板数=吊线抱箍+丁字吊+十字吊数×2+L支架数。
损耗系数为0.01。
6、双槽夹板
掉线终端回头一般给一个夹板,拉线上用夹板法时，每条拉线给两个夹板。墙壁吊线回头用夹板法时,还要加上终端支撑物.
双槽夹板数=（吊线回头数+拉线数×2）×1。01.
7、三股衬环
7/2.2架空吊线终端数＋丁字吊数＋墙壁吊线终端数（扭角拉攀数）＋吊线接续数×2＋7/2。2拉线数×2
损耗系数为0.01。
注：木杆吊线终端不用三股衬环。
8、五股衬环:7/2.6落地拉线用五股衬环两个（木杆用一个），高桩拉线为4个.
预算数为实际用量×1.01（吊线为7/2.6钢线时，还应加上吊线终端数)。
9、拉线应该给一副拉线抱箍，一根地锚铁柄，一块地锚石，两个衬环，两副双槽夹板，给0.8公斤的3。0铁线。如果给一副双槽夹板时，给1.2公斤3。0铁线,加绝缘子时，给2公斤3.0铁线。如果不给双槽夹板（指中、上把均为另缠）时，给1。5公斤的3.0铁线。
每个撑杆给3副拉线抱箍。
10、热缩气门

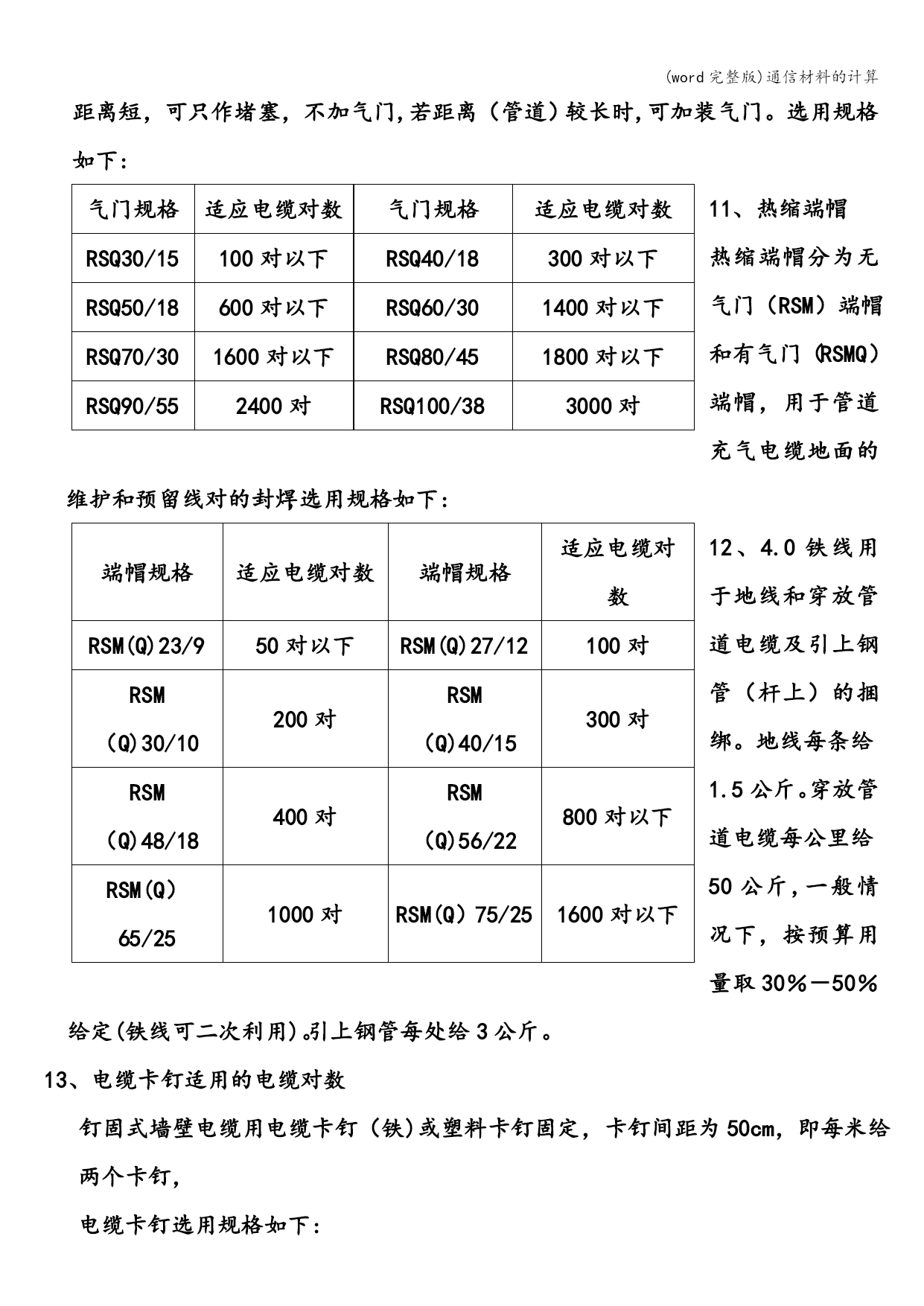

管道电缆作堵塞时，应加装气门。气门加装在电缆的两端,中间有电缆分歧时,若距离短，可只作堵塞，不加气门,若距离（管道）较长时,可加装气门。选用规格如下:
气门规格适应电缆对数气门规格适应电缆对数RSQ30/15100对以下RSQ40/18300对以下RSQ50/18600对以下RSQ60/301400对以下RSQ70/301600对以下RSQ80/451800对以下RSQ90/552400对RSQ100/383000对11、热缩端帽
热缩端帽分为无气门（RSM）端帽和有气门（RSMQ）端帽，用于管道充气电缆地面的维护和预留线对的封焊,选用规格如下:
端帽规格适应电缆对数端帽规格适应电缆对数RSM(Q)23/950对以下RSM(Q)27/12100对RSM（Q)30/10200对RSM（Q)40/15300对RSM（Q)48/18400对RSM（Q)56/22800对以下RSM(Q）65/251000对R
