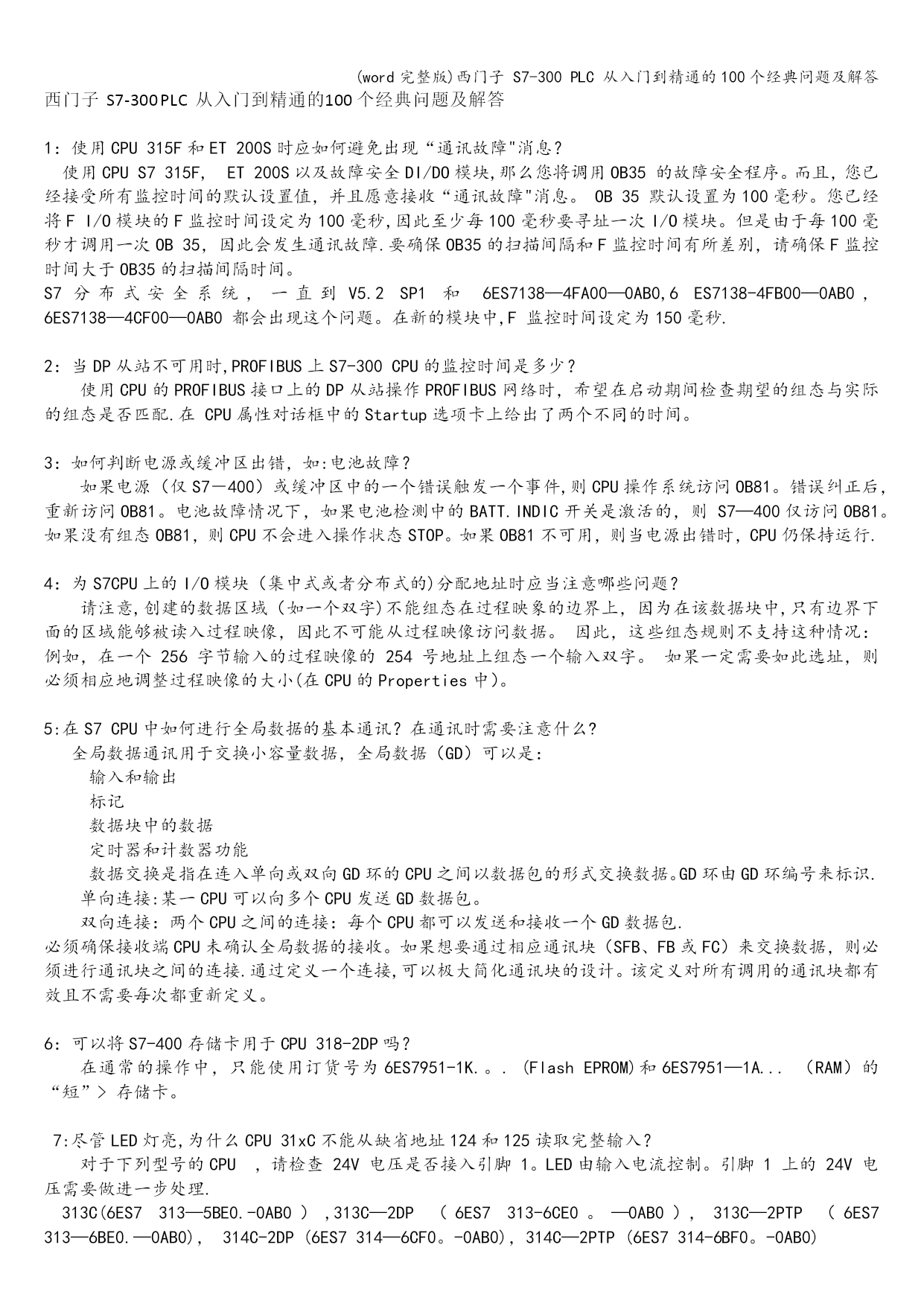

西门子S7-300PLC从入门到精通的100个经典问题及解答

1：使用CPU315F和ET200S时应如何避免出现“通讯故障"消息？
使用CPUS7315F,ET200S以及故障安全DI/DO模块,那么您将调用OB35的故障安全程序。而且，您已经接受所有监控时间的默认设置值，并且愿意接收“通讯故障"消息。OB35默认设置为100毫秒。您已经将FI/O模块的F监控时间设定为100毫秒,因此至少每100毫秒要寻址一次I/O模块。但是由于每100毫秒才调用一次OB35，因此会发生通讯故障.要确保OB35的扫描间隔和F监控时间有所差别，请确保F监控时间大于OB35的扫描间隔时间。
S7分布式安全系统，一直到V5.2SP1和6ES7138—4FA00—0AB0,6ES7138-4FB00—0AB0，6ES7138—4CF00—0AB0都会出现这个问题。在新的模块中,F监控时间设定为150毫秒.

2：当DP从站不可用时,PROFIBUS上S7-300CPU的监控时间是多少？
使用CPU的PROFIBUS接口上的DP从站操作PROFIBUS网络时，希望在启动期间检查期望的组态与实际的组态是否匹配.在CPU属性对话框中的Startup选项卡上给出了两个不同的时间。

3：如何判断电源或缓冲区出错，如:电池故障？
如果电源（仅S7－400）或缓冲区中的一个错误触发一个事件,则CPU操作系统访问OB81。错误纠正后，重新访问OB81。电池故障情况下，如果电池检测中的BATT.INDIC开关是激活的，则S7—400仅访问OB81。如果没有组态OB81，则CPU不会进入操作状态STOP。如果OB81不可用，则当电源出错时，CPU仍保持运行.

4：为S7CPU上的I/O模块（集中式或者分布式的)分配地址时应当注意哪些问题？
请注意,创建的数据区域（如一个双字)不能组态在过程映象的边界上，因为在该数据块中,只有边界下面的区域能够被读入过程映像，因此不可能从过程映像访问数据。因此，这些组态规则不支持这种情况：例如，在一个256字节输入的过程映像的254号地址上组态一个输入双字。如果一定需要如此选址，则必须相应地调整过程映像的大小(在CPU的Properties中）。

5:在S7CPU中如何进行全局数据的基本通讯？在通讯时需要注意什么?
全局数据通讯用于交换小容量数据，全局数据（GD）可以是：
输入和输出
标记
数据块中的数据
定时器和计数器功能
数据交换是指在连入单向或双向GD环的CPU之间以数据包的形式交换数据。GD环由GD环编号来标识.
单向连接:某一CPU可以向多个CPU发送GD数据包。
双向连接：两个CPU之间的连接：每个CPU都可以发送和接收一个GD数据包.
必须确保接收端CPU未确认全局数据的接收。如果想要通过相应通讯块（SFB、FB或FC）来交换数据，则必须进行通讯块之间的连接.通过定义一个连接,可以极大简化通讯块的设计。该定义对所有调用的通讯块都有效且不需要每次都重新定义。

6：可以将S7-400存储卡用于CPU318-2DP吗？
在通常的操作中，只能使用订货号为6ES7951-1K.。.(FlashEPROM)和6ES7951—1A...（RAM）的“短”>存储卡。

7:尽管LED灯亮,为什么CPU31xC不能从缺省地址124和125读取完整输入？
对于下列型号的CPU，请检查24V电压是否接入引脚1。LED由输入电流控制。引脚1上的24V电压需要做进一步处理.
313C(6ES7313—5BE0.-0AB0）,313C—2DP（6ES7313-6CE0。—0AB0），313C—2PTP（6ES7313—6BE0.—0AB0)，314C-2DP(6ES7314—6CF0。-0AB0)，314C—2PTP(6ES7314-6BF0。-0AB0)

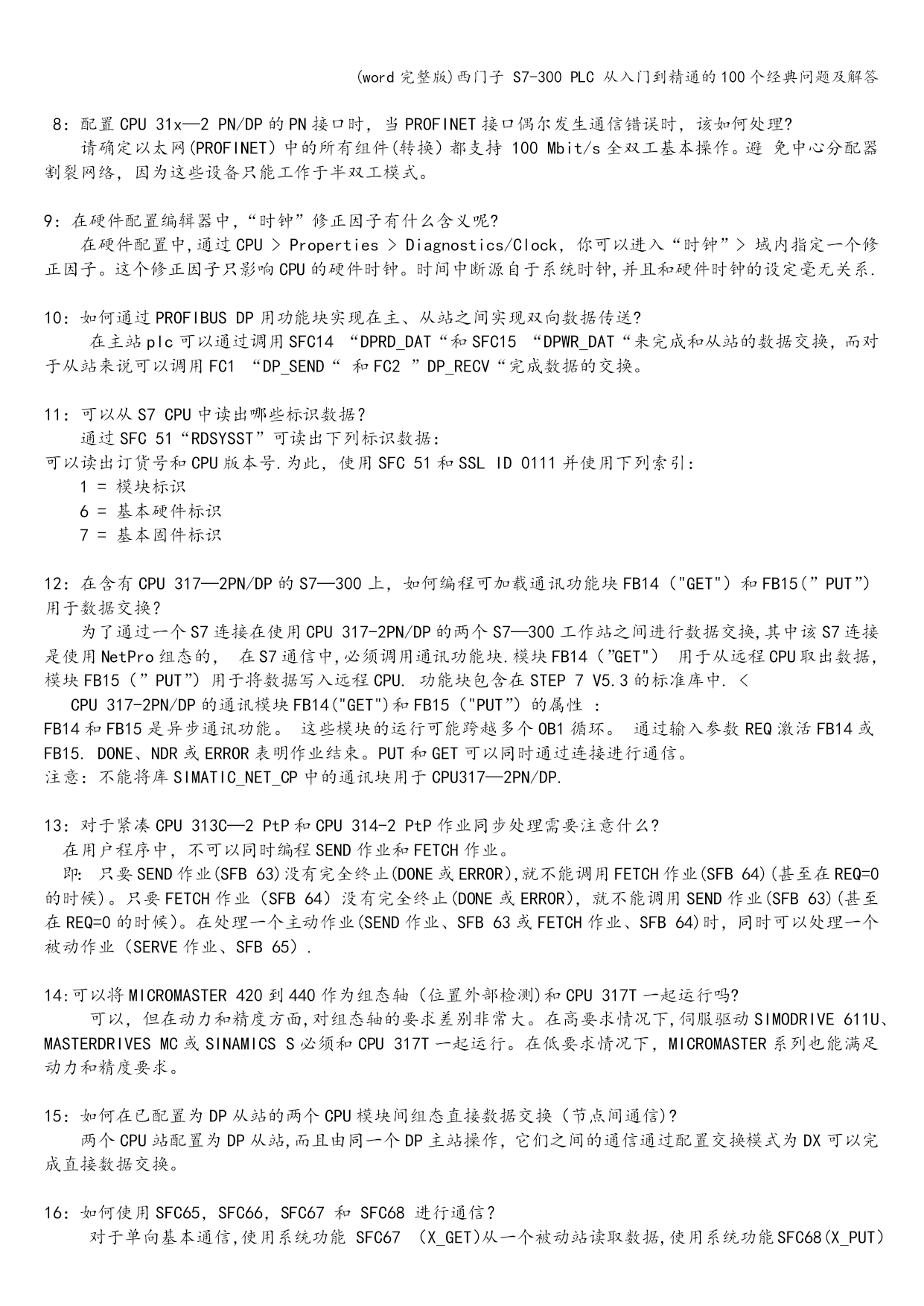

8：配置CPU31x—2PN/DP的PN接口时，当PROFINET接口偶尔发生通信错误时，该如何处理?
请确定以太网(PROFINET）中的所有组件(转换）都支持100Mbit/s全双工基本操作。避免中心分配器割裂网络，因为这些设备只能工作于半双工模式。

9：在硬件配置编辑器中，“时钟”修正因子有什么含义呢?
在硬件配置中,通过CPU>Properties>Diagnostics/Clock，你可以进入“时钟”>域内指定一个修正因子。这个修正因子只影响CPU的硬件时钟。时间中断源自于系统时钟,并且和硬件时钟的设定毫无关系.

10：如何通过PROF
