《PLC控制技术》教案

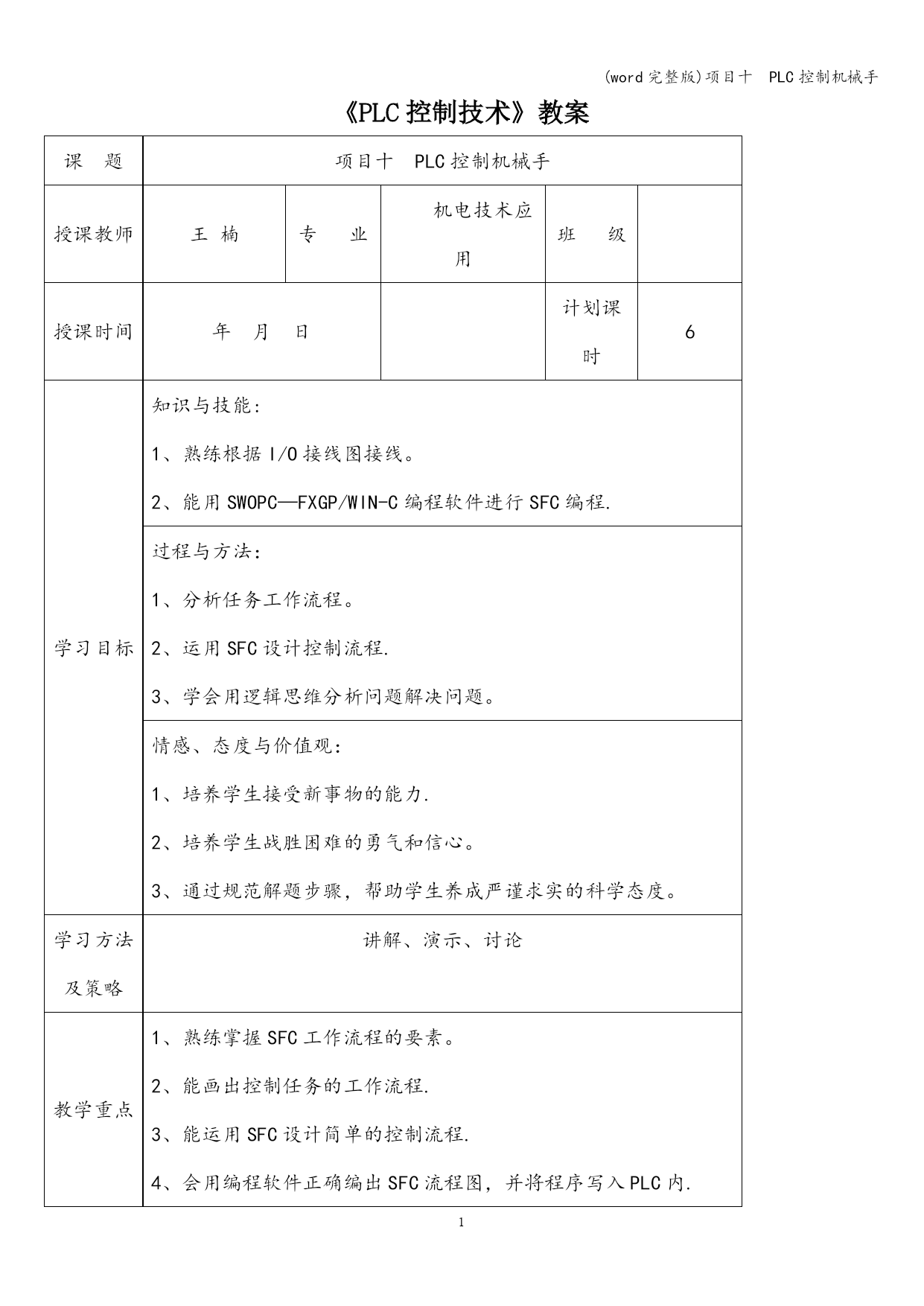

课题项目十PLC控制机械手授课教师王楠专业机电技术应用班级授课时间年月日计划课时6学习目标知识与技能:
1、熟练根据I/O接线图接线。
2、能用SWOPC—FXGP/WIN-C编程软件进行SFC编程.过程与方法：
1、分析任务工作流程。
2、运用SFC设计控制流程.
3、学会用逻辑思维分析问题解决问题。情感、态度与价值观：
1、培养学生接受新事物的能力.
2、培养学生战胜困难的勇气和信心。
3、通过规范解题步骤，帮助学生养成严谨求实的科学态度。学习方法及策略讲解、演示、讨论教学重点1、熟练掌握SFC工作流程的要素。
2、能画出控制任务的工作流程.
3、能运用SFC设计简单的控制流程.
4、会用编程软件正确编出SFC流程图，并将程序写入PLC内.教学难点1、分解任务工作过程。
2、画出工作流程。
3、SFC编程方式的规则。教学准备1、准备教材、教案、课件。
2、实训设备：电脑(要装有SWOPC-FXGP/WIN-C编程软件),XK-PLC6工学结合实训台，连接导线若干。教学过程教学环节教师活动学生活动情景创设随着工业控制自动化程度越来越高，机械手的出现代替了工人的强力劳动,使得人们的劳动强度降低,并且可以让机械手在恶劣工作环境下工作.倾听,讨论探索新知

探索新知

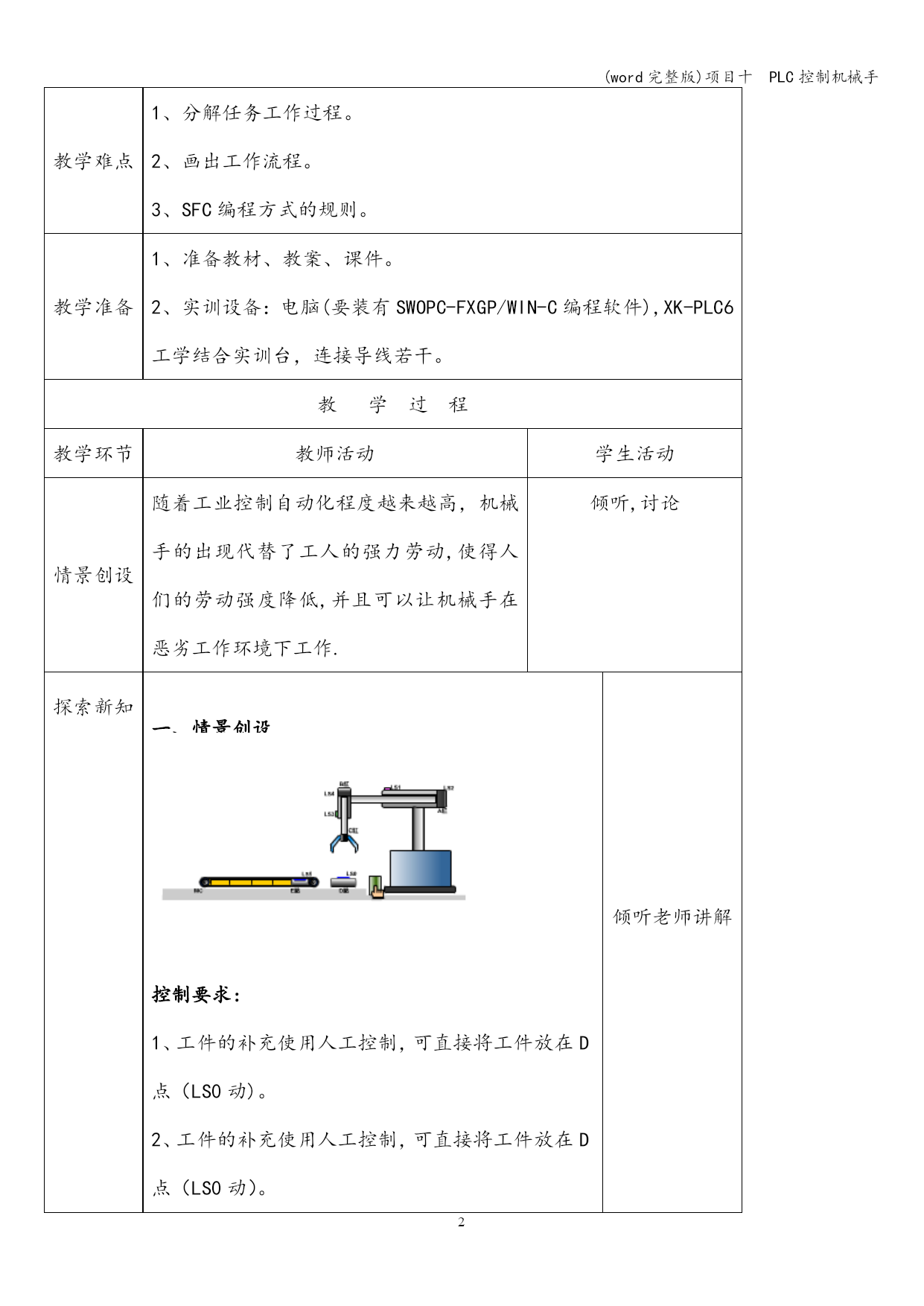

一、情景创设

控制要求:
1、工件的补充使用人工控制，可直接将工件放在D点（LS0动)。
2、工件的补充使用人工控制，可直接将工件放在D点（LS0动）。
3、工件的补充使用人工控制，可直接将工件放在D点(LS0动）。
4、工件的补充使用人工控制，可直接将工件放在D点（LS0动）。
5、工件的补充使用人工控制，可直接将工件放在D点（LS0动）。

二、解决方案：

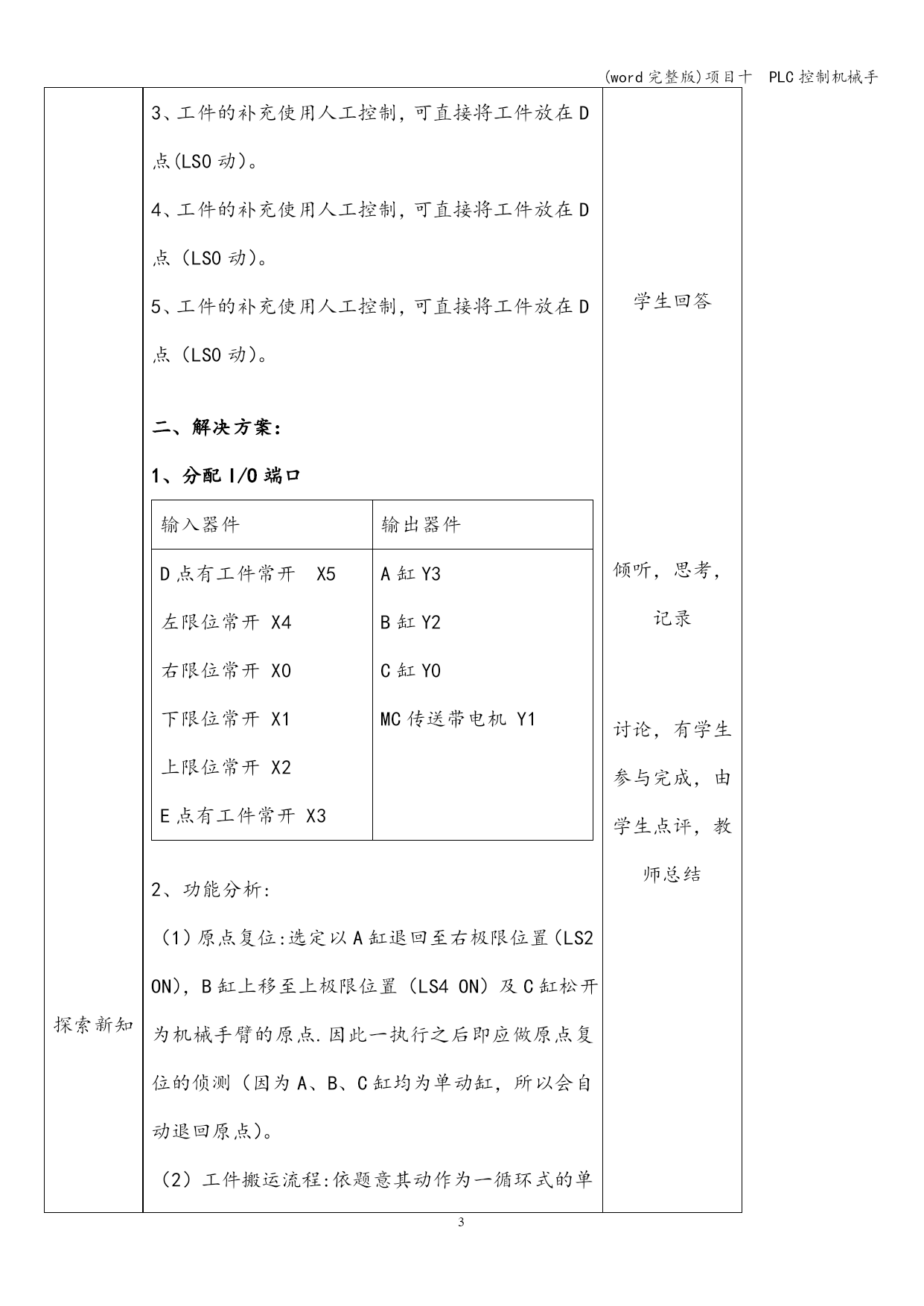

1、分配I/O端口
输入器件输出器件D点有工件常开X5
左限位常开X4
右限位常开X0
下限位常开X1
上限位常开X2
E点有工件常开X3A缸Y3
B缸Y2
C缸Y0
MC传送带电机Y1
2、功能分析:
（1）原点复位:选定以A缸退回至右极限位置（LS2ON），B缸上移至上极限位置（LS4ON）及C缸松开为机械手臂的原点.因此一执行之后即应做原点复位的侦测（因为A、B、C缸均为单动缸，所以会自动退回原点）。
（2）工件搬运流程:依题意其动作为一循环式的单一顺序流程。
（3）传输带流程：在侦测到E点有工件且B缸在上极限位置时即应驱动传输带转动。
(4)上述两个流程可以同时进行，因此使用并进分支流程来完成组合。

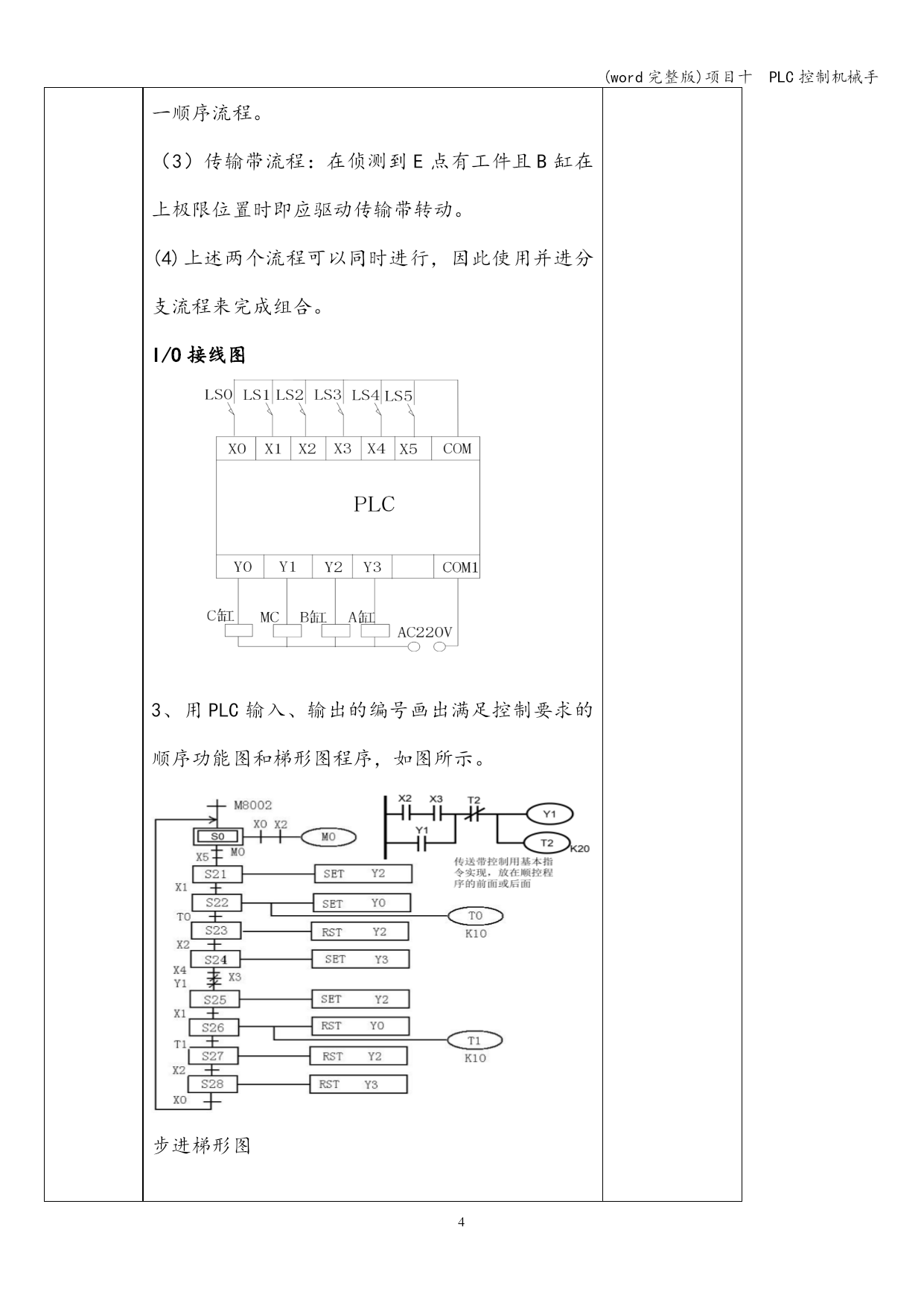

I/O接线图

3、用PLC输入、输出的编号画出满足控制要求的顺序功能图和梯形图程序，如图所示。

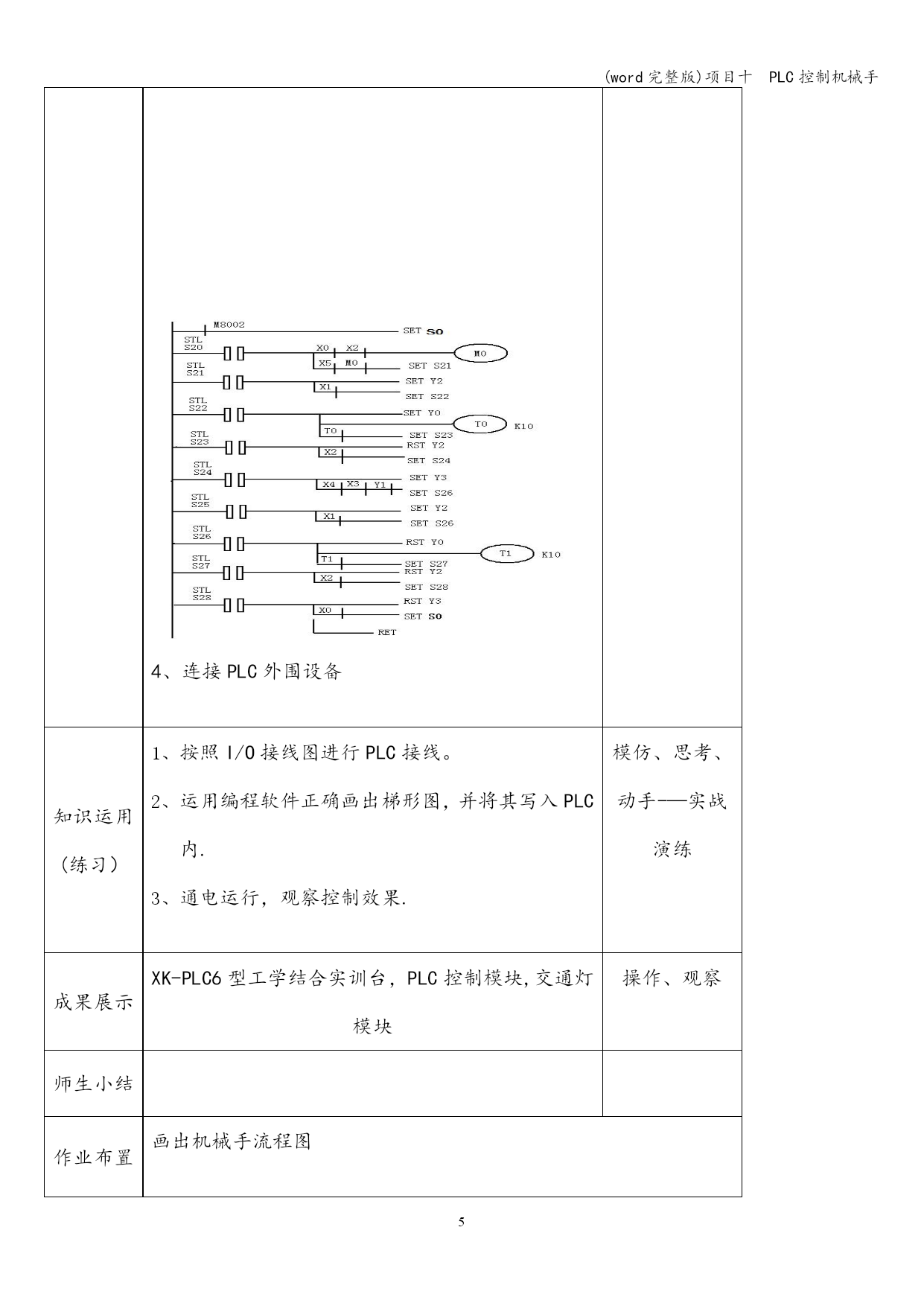

步进梯形图

4、连接PLC外围设备

倾听老师讲解

学生回答

倾听，思考，记录

讨论，有学生参与完成，由学生点评，教师总结

知识运用
(练习）按照I/O接线图进行PLC接线。
运用编程软件正确画出梯形图，并将其写入PLC内.
通电运行，观察控制效果.
模仿、思考、动手-—实战演练成果展示XK-PLC6型工学结合实训台，PLC控制模块,交通灯模块操作、观察师生小结作业布置画出机械手流程图
板书设计多媒体
屏幕
课题名称
课程内容要点
作业
布置
教学反思
