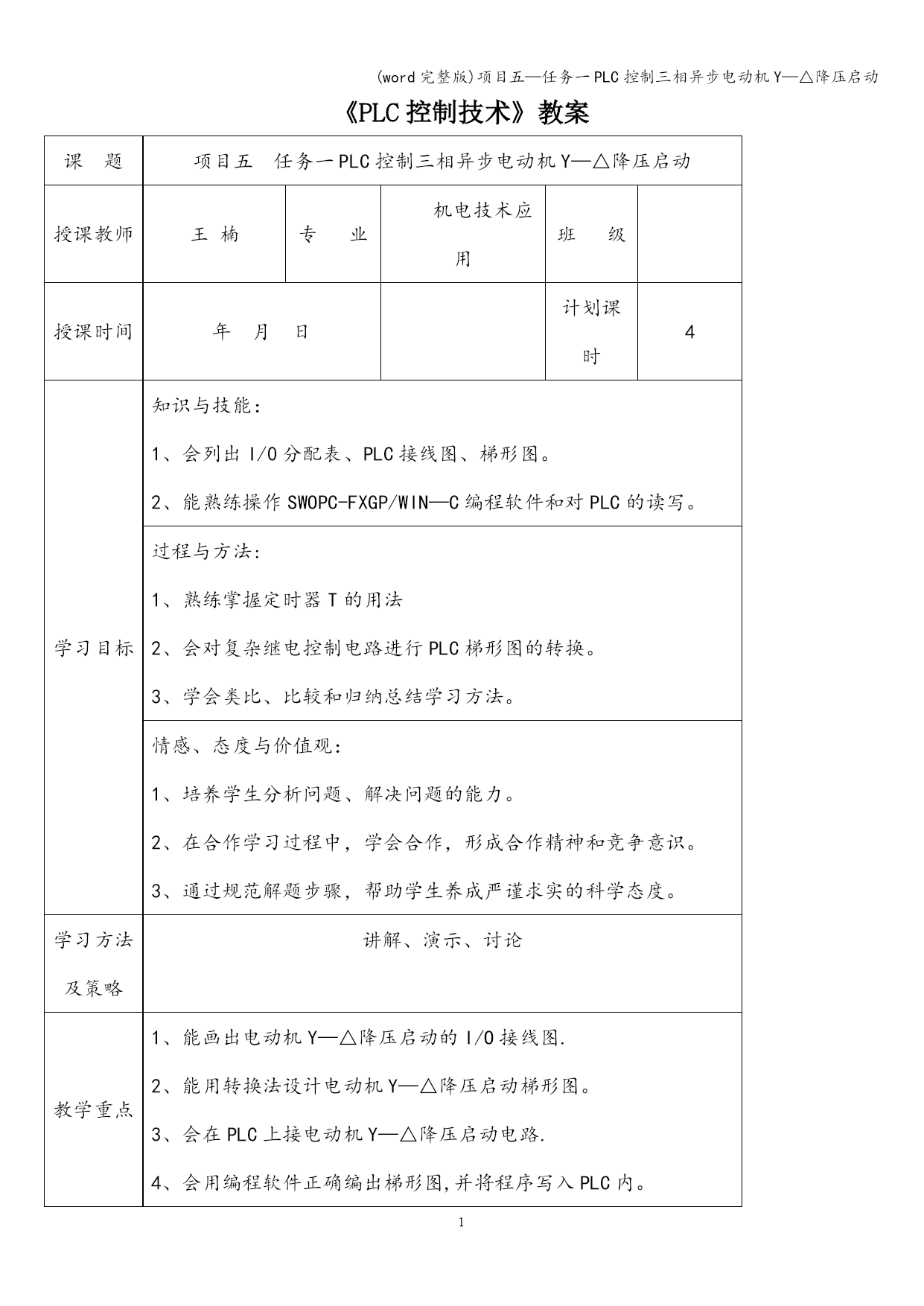

《PLC控制技术》教案
课题项目五任务一PLC控制三相异步电动机Y—△降压启动授课教师王楠专业机电技术应用班级授课时间年月日计划课时4学习目标知识与技能：
1、会列出I/0分配表、PLC接线图、梯形图。
2、能熟练操作SWOPC-FXGP/WIN—C编程软件和对PLC的读写。过程与方法:
1、熟练掌握定时器T的用法
2、会对复杂继电控制电路进行PLC梯形图的转换。
3、学会类比、比较和归纳总结学习方法。情感、态度与价值观：
1、培养学生分析问题、解决问题的能力。
2、在合作学习过程中，学会合作，形成合作精神和竞争意识。
3、通过规范解题步骤，帮助学生养成严谨求实的科学态度。学习方法及策略讲解、演示、讨论
教学重点1、能画出电动机Y—△降压启动的I/O接线图.
2、能用转换法设计电动机Y—△降压启动梯形图。
3、会在PLC上接电动机Y—△降压启动电路.
4、会用编程软件正确编出梯形图,并将程序写入PLC内。教学难点1、运用转化法将控制电路设计梯形图。
2、掌握定时器T的用法。教学准备1、准备教材、教案、课件。
2、实训设备：电脑(要装有SWOPC—FXGP/WIN-C编程软件），XK—PLC6工学结合实训台,连接导线若干。教学过程教学环节教师活动学生活动情景创设高压离心风机由于电机的容量大，就存在启动时间长、启动电流大、运行安全可靠性差等问题，为了解决这些问题,需要采取在启动离心风机时减少启动负荷、通过Y—△降压启动来降低启动电流、进行安全互锁控制等措施。倾听，举例探索新知

探索新知

一、任务分析

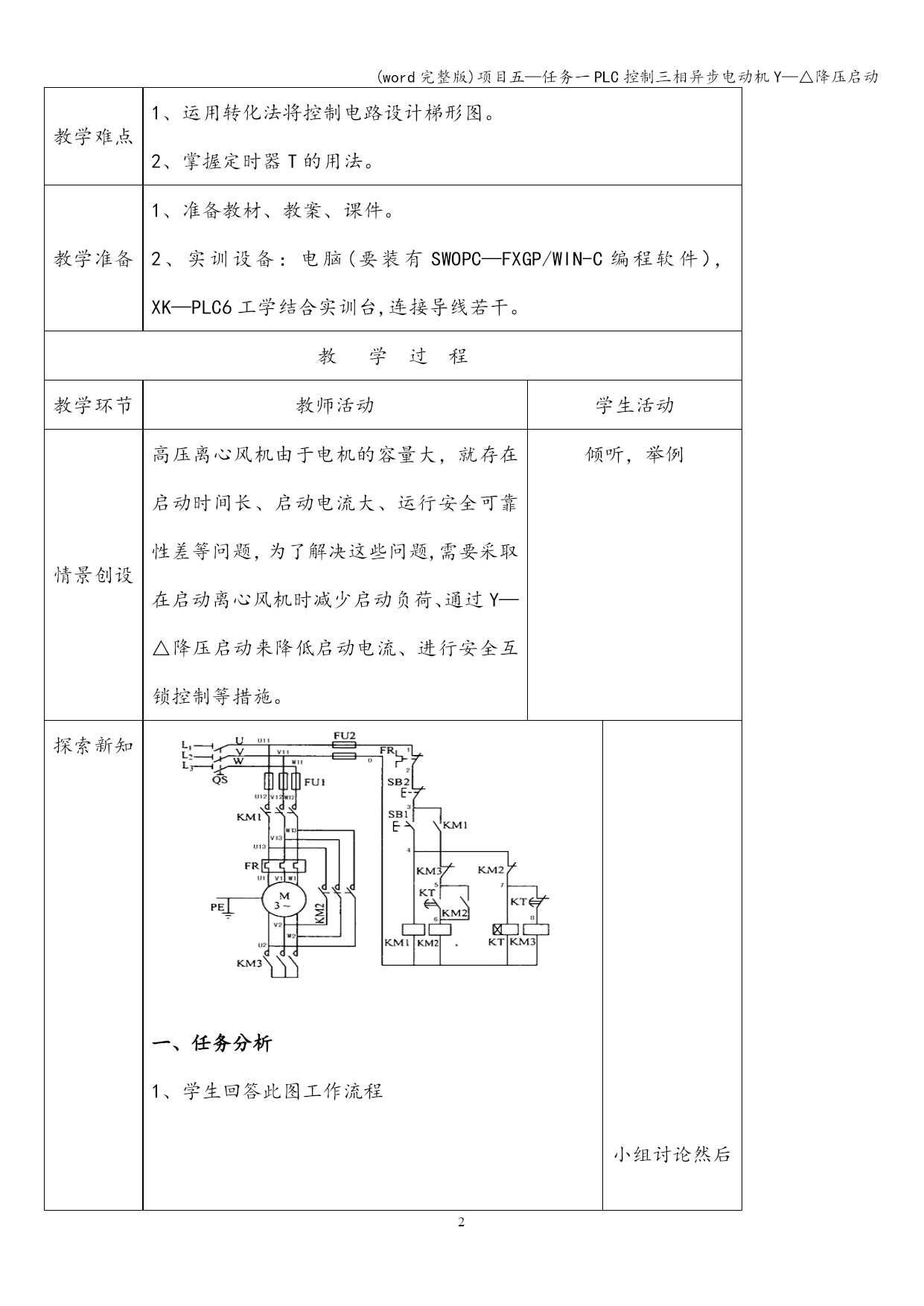

1、学生回答此图工作流程

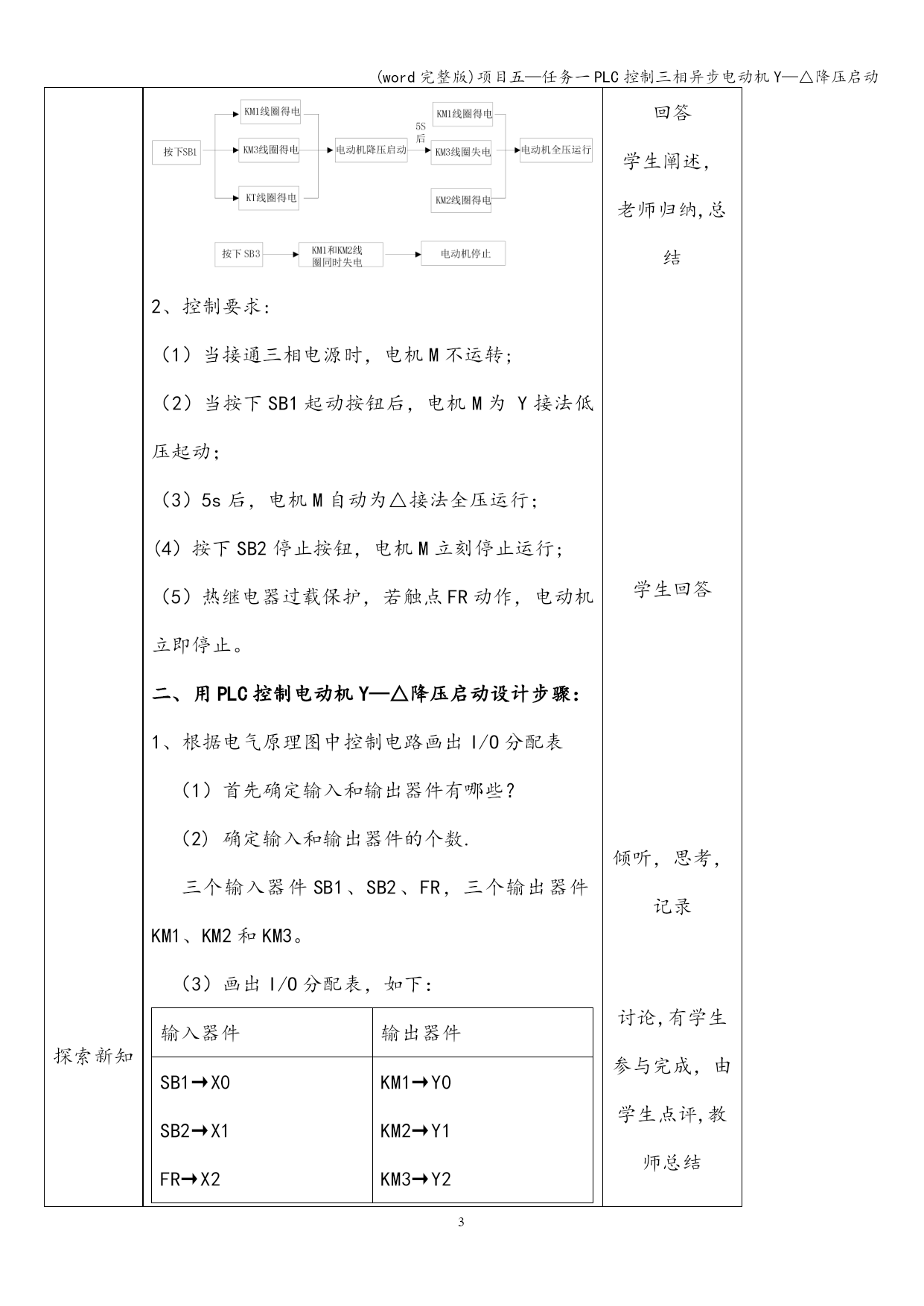

2、控制要求:
（1）当接通三相电源时，电机M不运转;
（2）当按下SB1起动按钮后，电机M为Y接法低压起动；
（3）5s后，电机M自动为△接法全压运行；
(4）按下SB2停止按钮，电机M立刻停止运行;
（5）热继电器过载保护，若触点FR动作，电动机立即停止。
二、用PLC控制电动机Y—△降压启动设计步骤：
1、根据电气原理图中控制电路画出I/O分配表
（1）首先确定输入和输出器件有哪些？
（2)确定输入和输出器件的个数.
三个输入器件SB1、SB2、FR，三个输出器件KM1、KM2和KM3。
（3）画出I/O分配表，如下：
输入器件输出器件SB1→X0
SB2→X1
FR→X2KM1→Y0
KM2→Y1
KM3→Y2

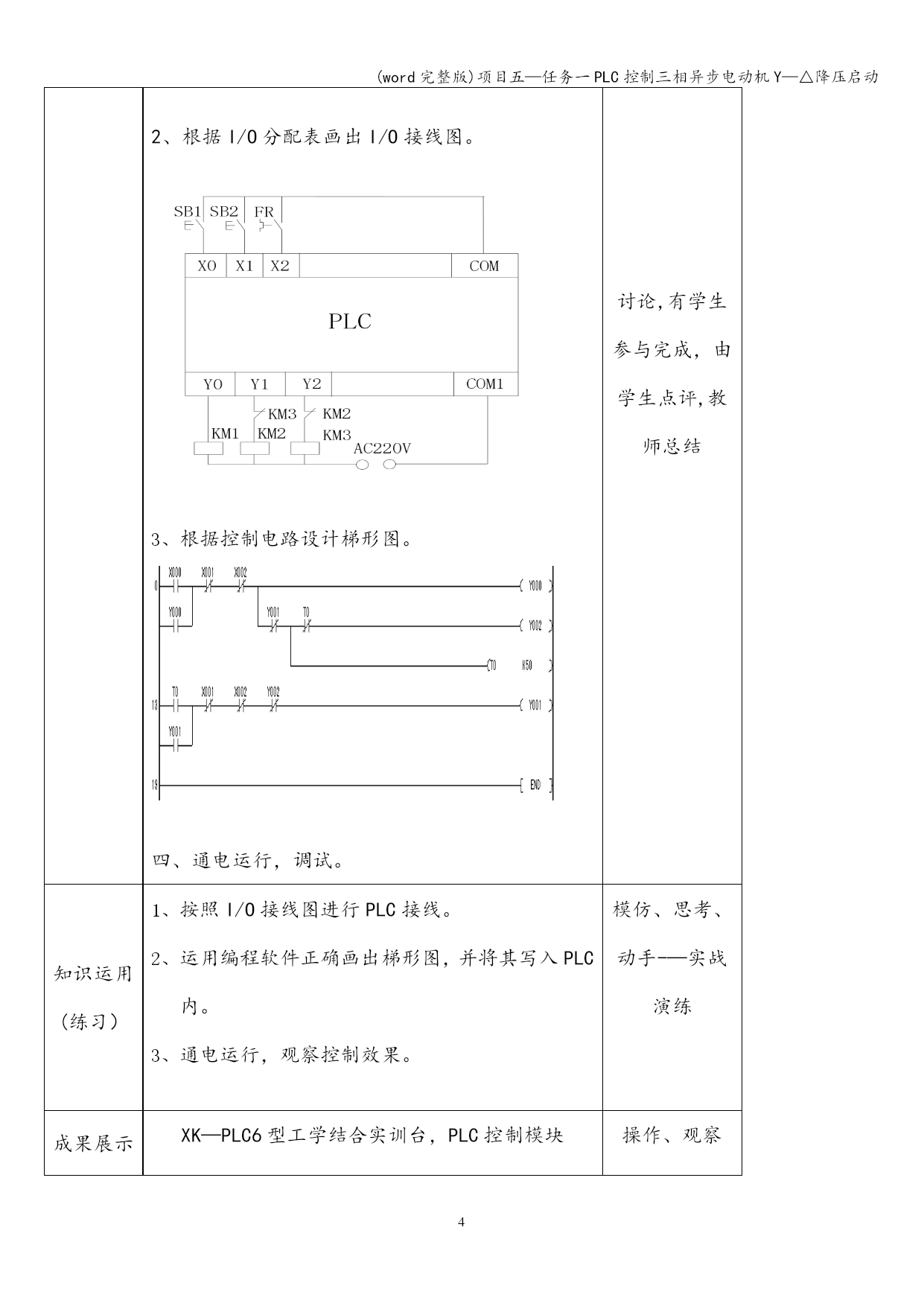

2、根据I/O分配表画出I/O接线图。

根据控制电路设计梯形图。

四、通电运行，调试。

小组讨论然后回答
学生阐述，
老师归纳,总结

学生回答

倾听，思考，记录

讨论,有学生参与完成，由学生点评,教师总结

讨论,有学生参与完成，由学生点评,教师总结

知识运用
(练习）按照I/O接线图进行PLC接线。
运用编程软件正确画出梯形图，并将其写入PLC内。
通电运行，观察控制效果。

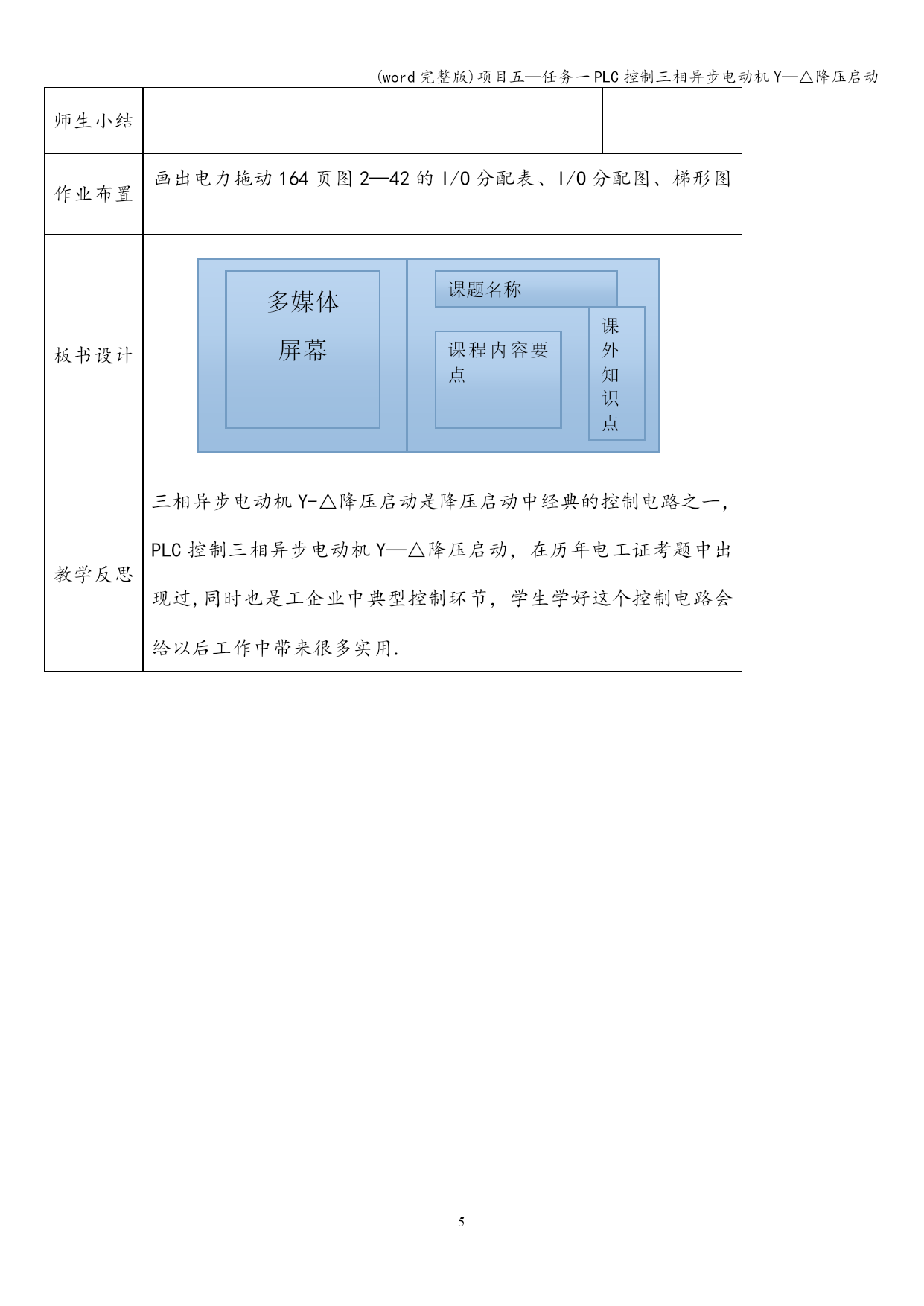

模仿、思考、动手-—实战演练成果展示XK—PLC6型工学结合实训台，PLC控制模块操作、观察师生小结作业布置画出电力拖动164页图2—42的I/O分配表、I/O分配图、梯形图
板书设计多媒体
屏幕
课题名称
课程内容要点
课外知识点
教学反思三相异步电动机Y-△降压启动是降压启动中经典的控制电路之一，PLC控制三相异步电动机Y—△降压启动，在历年电工证考题中出现过,同时也是工企业中典型控制环节，学生学好这个控制电路会给以后工作中带来很多实用.
