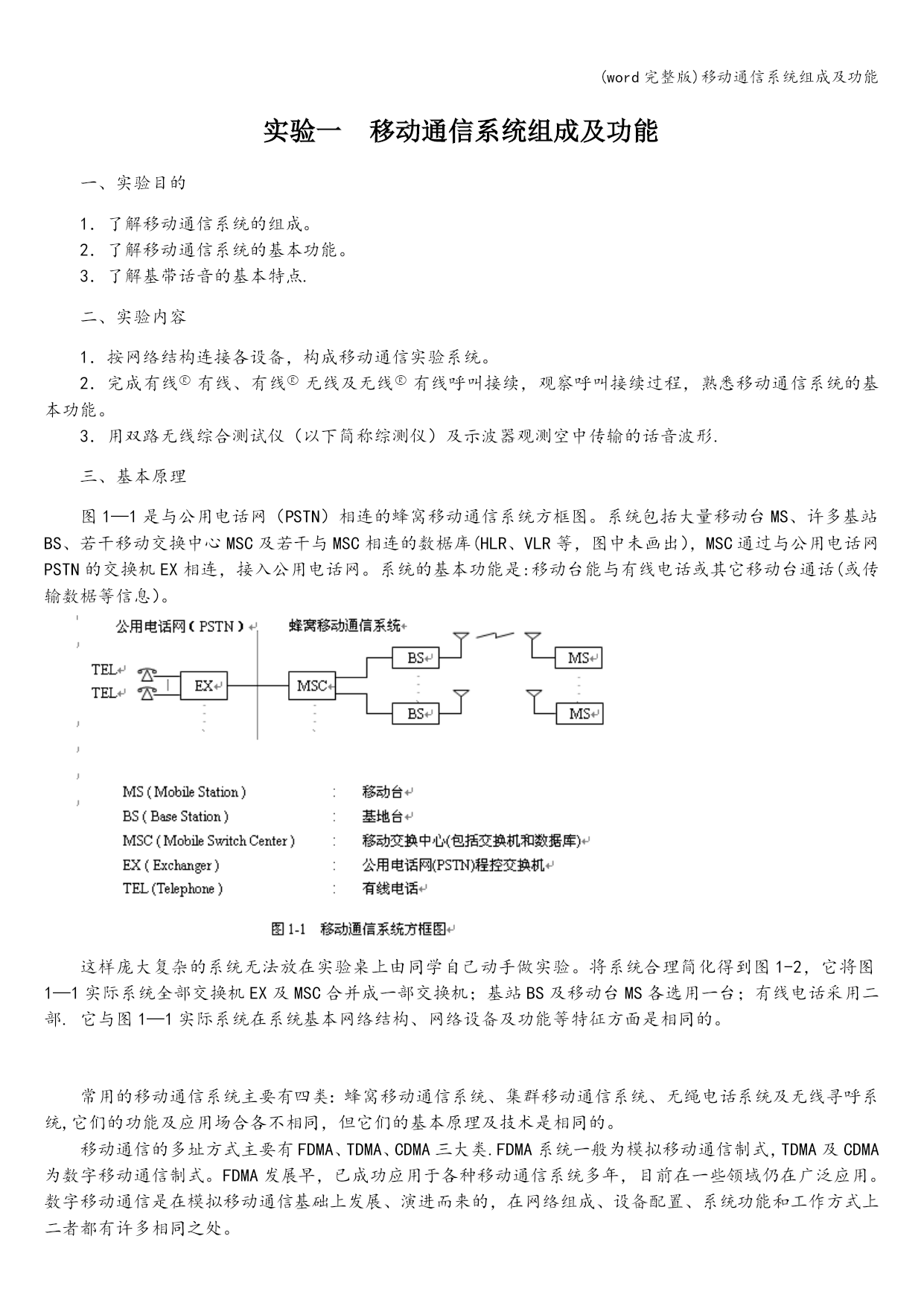

实验一移动通信系统组成及功能
一、实验目的
1．了解移动通信系统的组成。
2．了解移动通信系统的基本功能。
3．了解基带话音的基本特点.

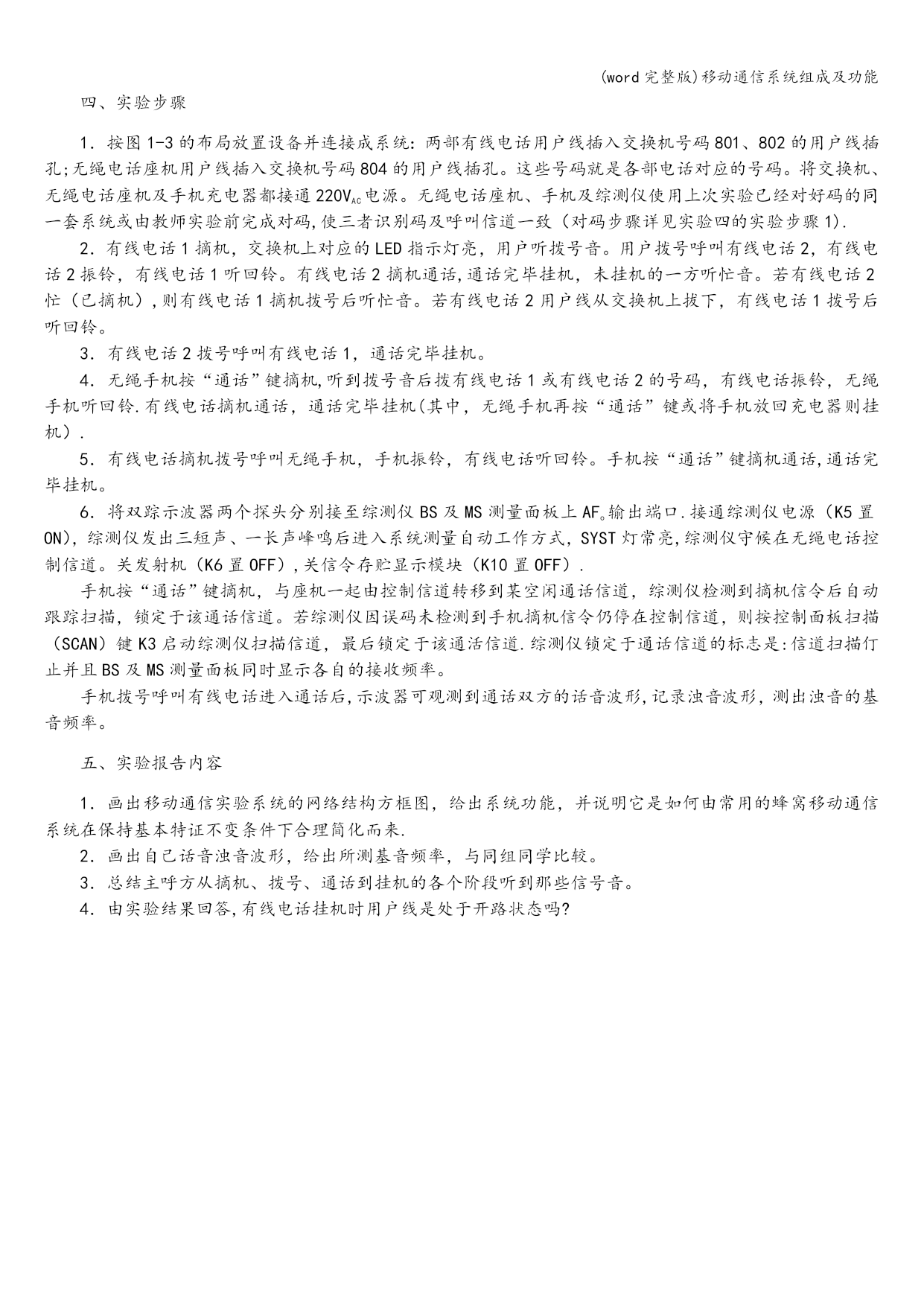

二、实验内容
1．按网络结构连接各设备，构成移动通信实验系统。
2．完成有线有线、有线无线及无线有线呼叫接续，观察呼叫接续过程，熟悉移动通信系统的基本功能。
3．用双路无线综合测试仪（以下简称综测仪）及示波器观测空中传输的话音波形.
三、基本原理
图1—1是与公用电话网（PSTN）相连的蜂窝移动通信系统方框图。系统包括大量移动台MS、许多基站BS、若干移动交换中心MSC及若干与MSC相连的数椐库(HLR、VLR等，图中未画出），MSC通过与公用电话网PSTN的交换机EX相连，接入公用电话网。系统的基本功能是:移动台能与有线电话或其它移动台通话(或传输数椐等信息）。

这样庞大复杂的系统无法放在实验桌上由同学自己动手做实验。将系统合理简化得到图1-2，它将图1—1实际系统全部交换机EX及MSC合并成一部交换机；基站BS及移动台MS各选用一台；有线电话采用二部.它与图1—1实际系统在系统基本网络结构、网络设备及功能等特征方面是相同的。

常用的移动通信系统主要有四类：蜂窝移动通信系统、集群移动通信系统、无绳电话系统及无线寻呼系统,它们的功能及应用场合各不相同，但它们的基本原理及技术是相同的。
移动通信的多址方式主要有FDMA、TDMA、CDMA三大类.FDMA系统一般为模拟移动通信制式，TDMA及CDMA为数字移动通信制式。FDMA发展早，已成功应用于各种移动通信系统多年，目前在一些领域仍在广泛应用。数字移动通信是在模拟移动通信基础上发展、演进而来的，在网络组成、设备配置、系统功能和工作方式上二者都有许多相同之处。

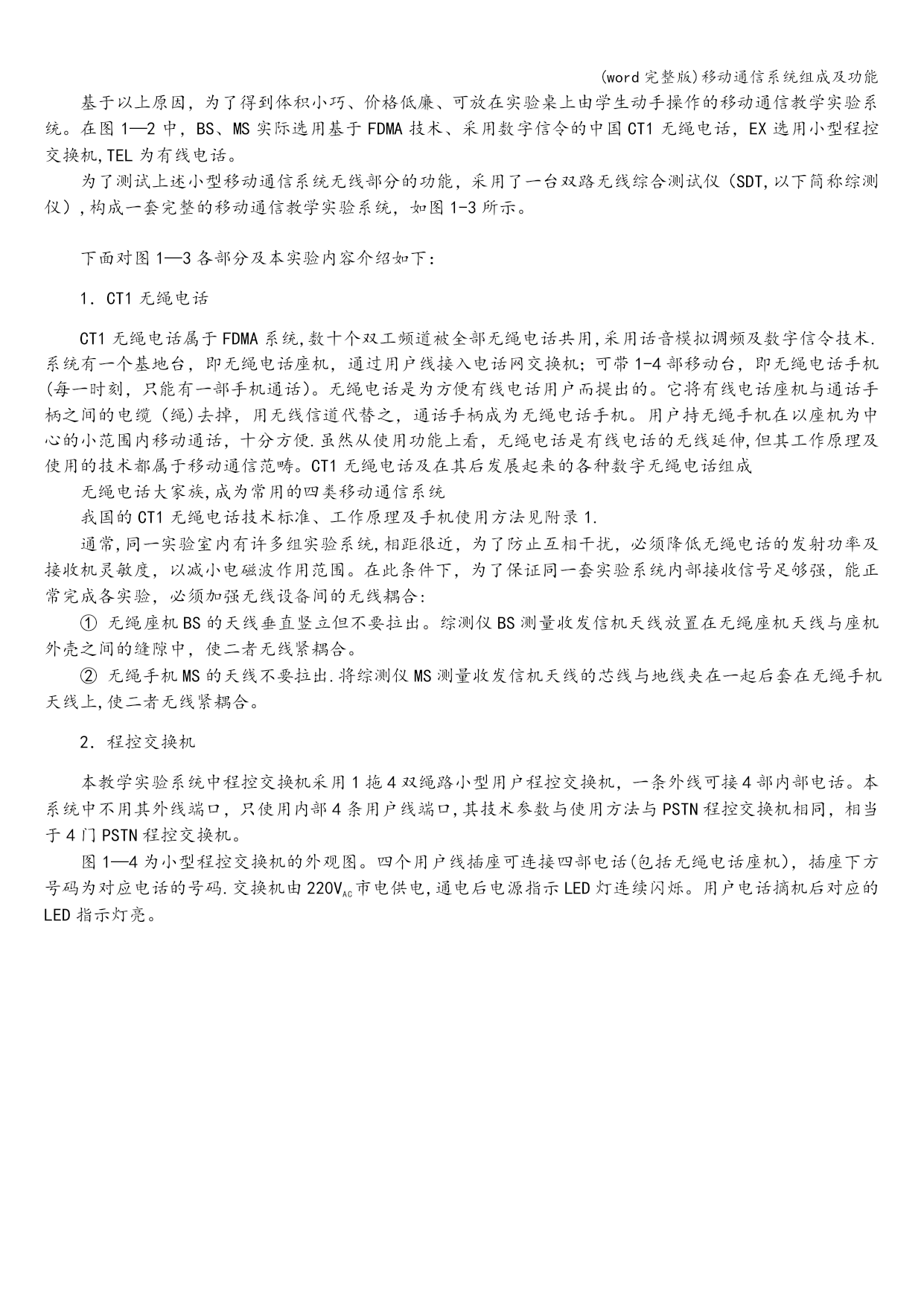

基于以上原因，为了得到体积小巧、价格低廉、可放在实验桌上由学生动手操作的移动通信教学实验系统。在图1—2中，BS、MS实际选用基于FDMA技术、采用数字信令的中国CT1无绳电话，EX选用小型程控交换机,TEL为有线电话。
为了测试上述小型移动通信系统无线部分的功能，采用了一台双路无线综合测试仪（SDT,以下简称综测仪）,构成一套完整的移动通信教学实验系统，如图1-3所示。
外线
（不接）
LINE
801
802
803
220VAC
电源指示
LED灯
用户摘机指示LED灯
用户号码
用户线插座
804

下面对图1—3各部分及本实验内容介绍如下：
1．CT1无绳电话
CT1无绳电话属于FDMA系统，数十个双工频道被全部无绳电话共用，采用话音模拟调频及数字信令技术.系统有一个基地台，即无绳电话座机，通过用户线接入电话网交换机；可带1-4部移动台，即无绳电话手机(每一时刻，只能有一部手机通话）。无绳电话是为方便有线电话用户而提出的。它将有线电话座机与通话手柄之间的电缆（绳)去掉，用无线信道代替之，通话手柄成为无绳电话手机。用户持无绳手机在以座机为中心的小范围内移动通话，十分方便.虽然从使用功能上看，无绳电话是有线电话的无线延伸,但其工作原理及使用的技术都属于移动通信范畴。CT1无绳电话及在其后发展起来的各种数字无绳电话组成
无绳电话大家族,成为常用的四类移动通信系统
我国的CT1无绳电话技术标准、工作原理及手机使用方法见附录1.
通常,同一实验室内有许多组实验系统,相距很近，为了防止互相干扰，必须降低无绳电话的发射功率及接收机灵敏度，以减小电磁波作用范围。在此条件下，为了保证同一套实验系统内部接收信号足够强，能正常完成各实验，必须加强无线设备间的无线耦合:
①无绳座机BS的天线垂直竖立但不要拉出。综测仪BS测量收发信机天线放置在无绳座机天线与座机外壳之间的缝隙中，使二者无线紧耦合。
②无绳手机MS的天线不要拉出.将综测仪MS测量收发信机天线的芯线与地线夹在一起后套在无绳手机天线上,使二者无线紧耦合。
2．程控交换机
本教学实验系统中程控交换机采用1拖4双绳路小型用户程控交换机，一条外线可接4部内部电话。本系统中不用其外线端口，只使用内部4条用户线端口,其技术参数与使用方法与PSTN程控交换机相同，相当于4门PSTN程控交换机。

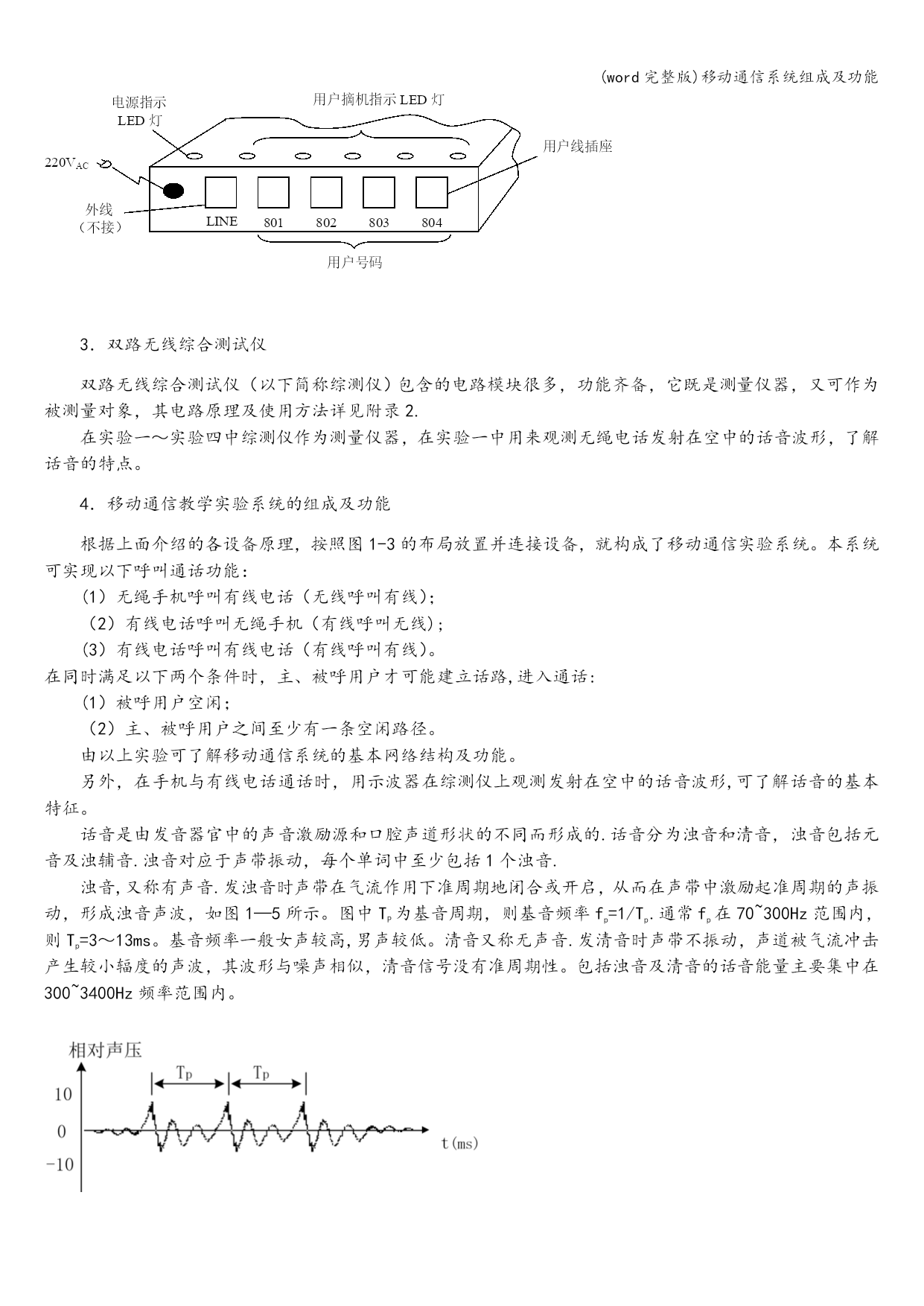

图1—4为小型程控交换机的外观图。四个用户线插座可连接四部电话(包括无绳电话座机），插座下方号码为对应电话的号码.交换机由220VAC市电供电,通电后电源指示LED灯连续闪烁。用户电话摘机后对应的LED指示灯亮。

外线
（不接）
LINE
801
802
803
220VAC
电源指示
LED灯
用户摘机指示LED灯
用户号码
用户线插座
804

3．双路无线综合测试仪
双路无线综合测试仪（以下简称综测仪）包含的电
