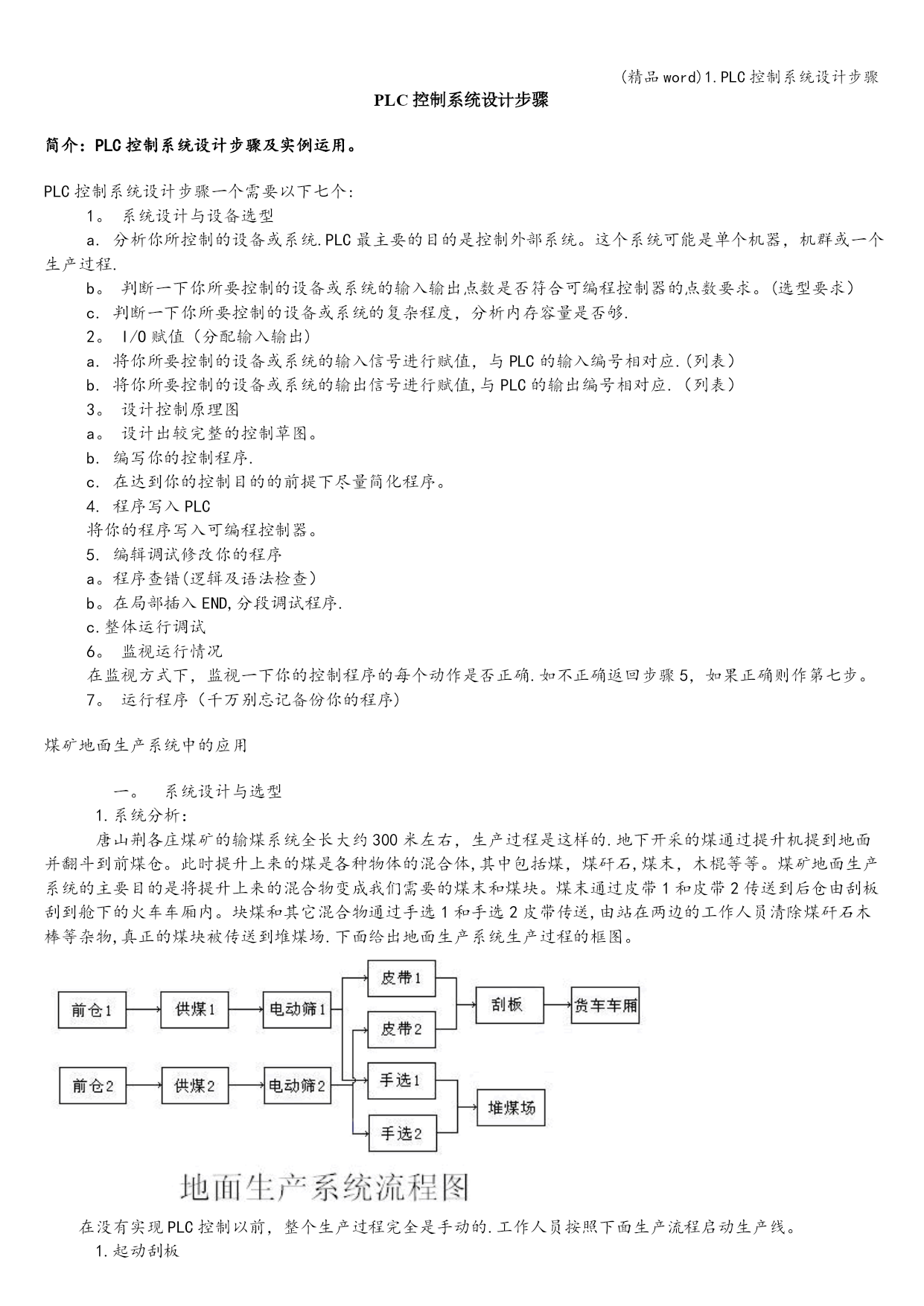

PLC控制系统设计步骤
简介：PLC控制系统设计步骤及实例运用。
PLC控制系统设计步骤一个需要以下七个:1。系统设计与设备选型a.分析你所控制的设备或系统.PLC最主要的目的是控制外部系统。这个系统可能是单个机器，机群或一个生产过程.b。判断一下你所要控制的设备或系统的输入输出点数是否符合可编程控制器的点数要求。(选型要求）c.判断一下你所要控制的设备或系统的复杂程度，分析内存容量是否够.2。I/O赋值（分配输入输出)a.将你所要控制的设备或系统的输入信号进行赋值，与PLC的输入编号相对应.(列表）b.将你所要控制的设备或系统的输出信号进行赋值,与PLC的输出编号相对应.（列表）3。设计控制原理图a。设计出较完整的控制草图。b.编写你的控制程序.c.在达到你的控制目的的前提下尽量简化程序。4.程序写入PLC将你的程序写入可编程控制器。5.编辑调试修改你的程序a。程序查错(逻辑及语法检查）b。在局部插入END,分段调试程序.c.整体运行调试6。监视运行情况在监视方式下，监视一下你的控制程序的每个动作是否正确.如不正确返回步骤5，如果正确则作第七步。7。运行程序（千万别忘记备份你的程序)
煤矿地面生产系统中的应用

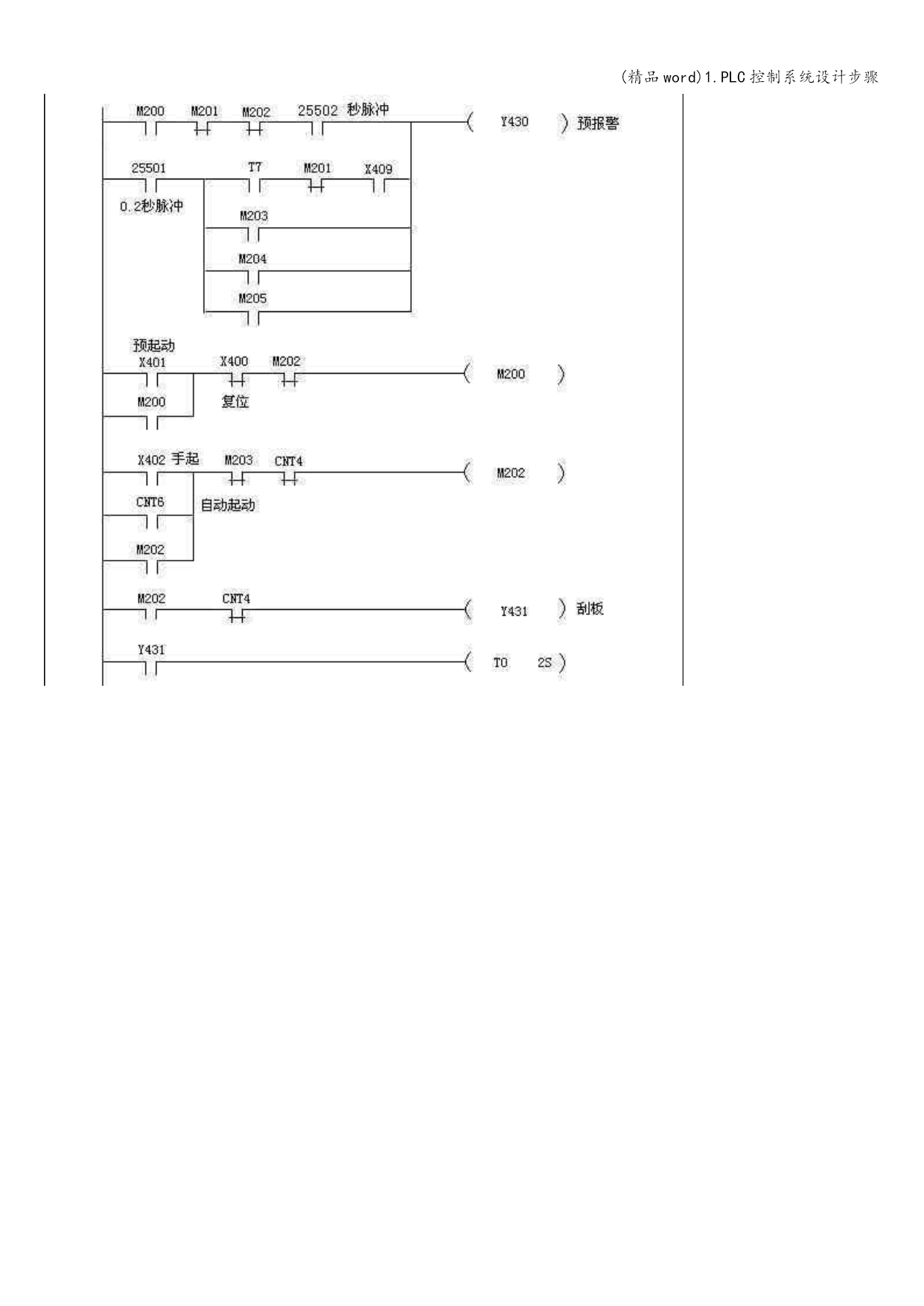

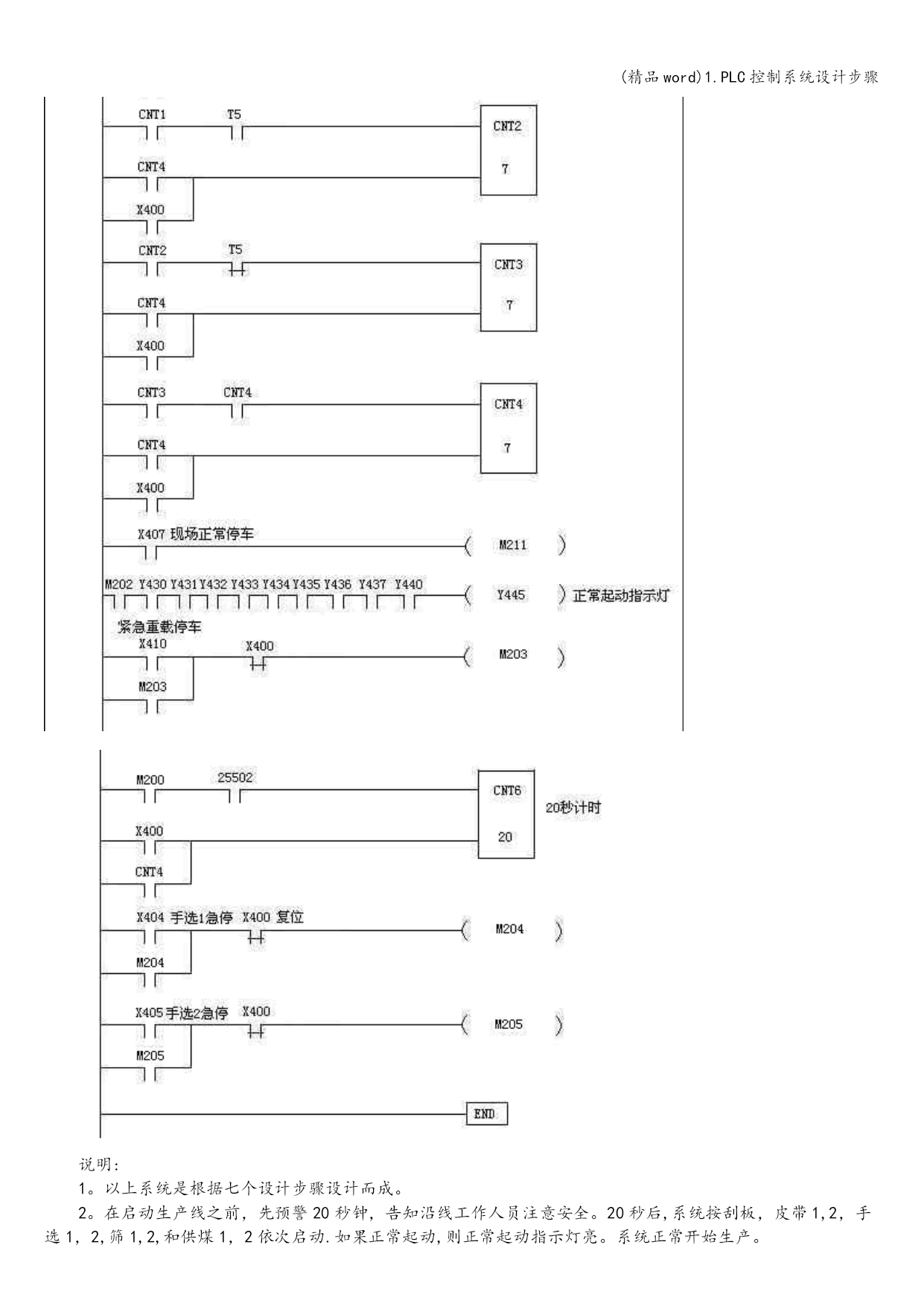

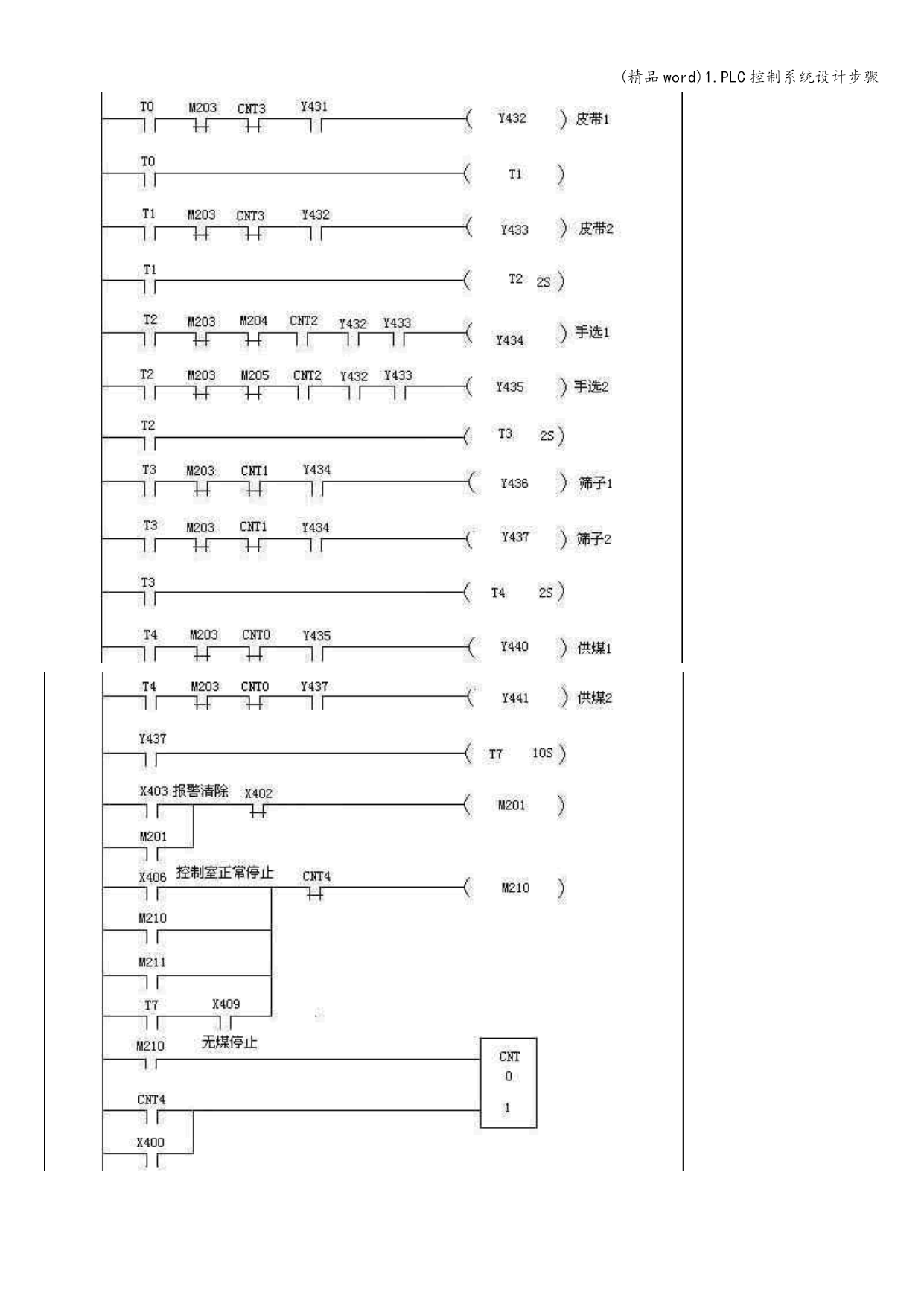

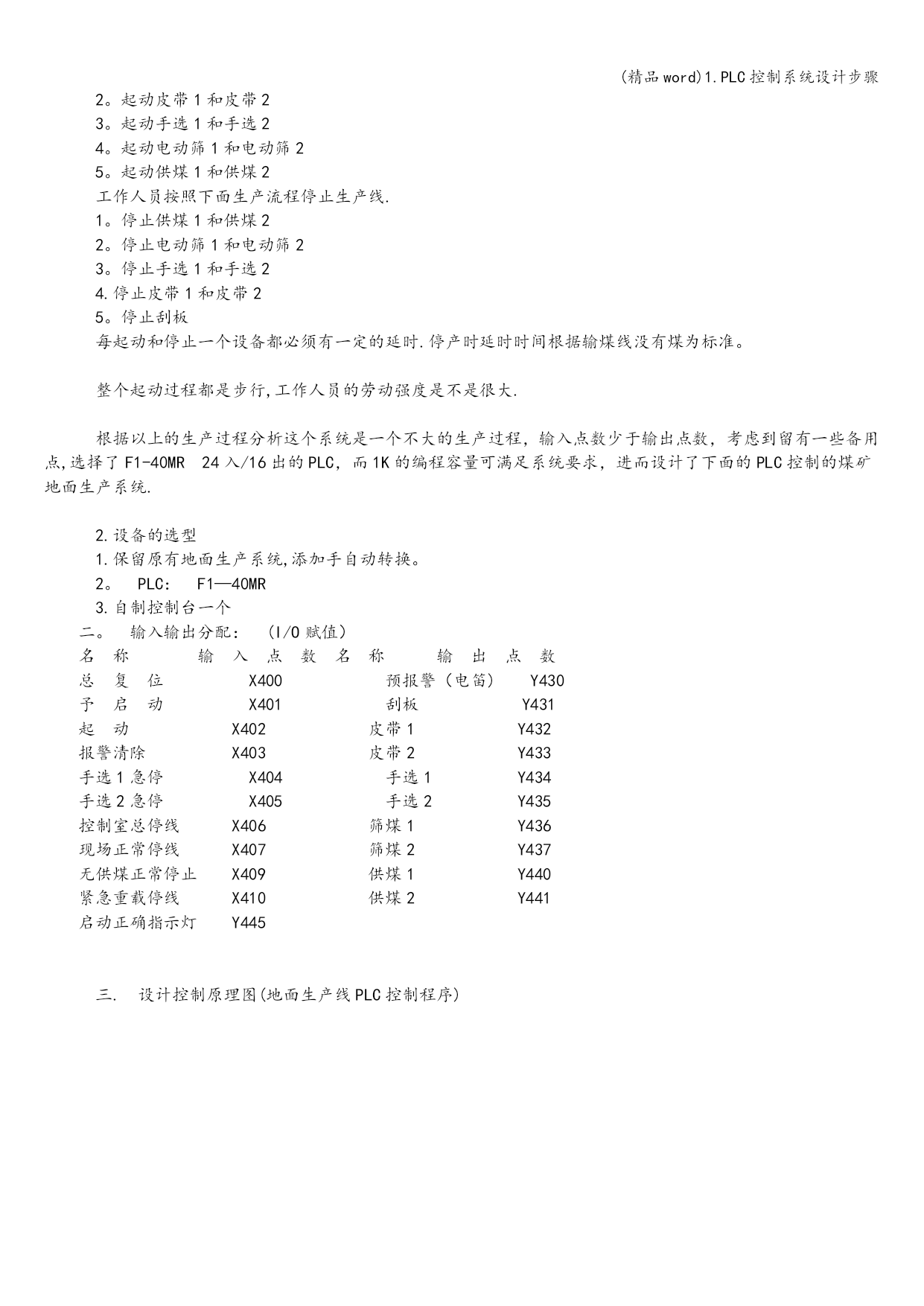

一。系统设计与选型1.系统分析：唐山荆各庄煤矿的输煤系统全长大约300米左右，生产过程是这样的.地下开采的煤通过提升机提到地面并翻斗到前煤仓。此时提升上来的煤是各种物体的混合体,其中包括煤，煤矸石,煤末，木棍等等。煤矿地面生产系统的主要目的是将提升上来的混合物变成我们需要的煤末和煤块。煤末通过皮带1和皮带2传送到后仓由刮板刮到舱下的火车车厢内。块煤和其它混合物通过手选1和手选2皮带传送,由站在两边的工作人员清除煤矸石木棒等杂物,真正的煤块被传送到堆煤场.下面给出地面生产系统生产过程的框图。在没有实现PLC控制以前，整个生产过程完全是手动的.工作人员按照下面生产流程启动生产线。1.起动刮板2。起动皮带1和皮带23。起动手选1和手选24。起动电动筛1和电动筛25。起动供煤1和供煤2工作人员按照下面生产流程停止生产线.1。停止供煤1和供煤22。停止电动筛1和电动筛23。停止手选1和手选24.停止皮带1和皮带25。停止刮板每起动和停止一个设备都必须有一定的延时.停产时延时时间根据输煤线没有煤为标准。整个起动过程都是步行,工作人员的劳动强度是不是很大.根据以上的生产过程分析这个系统是一个不大的生产过程，输入点数少于输出点数，考虑到留有一些备用点,选择了F1-40MR24入/16出的PLC，而1K的编程容量可满足系统要求，进而设计了下面的PLC控制的煤矿地面生产系统.2.设备的选型1.保留原有地面生产系统,添加手自动转换。2。PLC：F1—40MR3.自制控制台一个二。输入输出分配：(I/O赋值）名称输入点数名称输出点数总复位X400预报警（电笛)Y430予启动X401刮板Y431起动X402皮带1Y432报警清除X403皮带2Y433手选1急停X404手选1Y434手选2急停X405手选2Y435控制室总停线X406筛煤1Y436现场正常停线X407筛煤2Y437无供煤正常停止X409供煤1Y440紧急重载停线X410供煤2Y441启动正确指示灯Y445三.设计控制原理图(地面生产线PLC控制程序)说明:1。以上系统是根据七个设计步骤设计而成。2。在启动生产线之前，先预警20秒钟，告知沿线工作人员注意安全。20秒后,系统按刮板，皮带1,2，手选1，2,筛1,2,和供煤1，2依次启动.如果正常起动,则正常起动指示灯亮。系统正常开始生产。3.正常停车时，发出警示信号（0。2秒脉冲）,告知沿线注意安全，系统按供煤1,2，筛1,2，手选1，2,皮带1,2,刮板依次停车。各设备停止时间根据线上无煤为原则。4.在无重大事故情况下,不可重载停车。5.手选1和手选2在人员安全受到危险的情况下,可急停。6。调试时,可甩掉电机，直接控制接触器,动作正常后,方可联机运行。7。利用接触器的辅助接点，在控制室里显示生产线的动作流程.也许有人会问，为什么不在前仓安煤位传感器而搞成全自动化，问题是提升上来的煤什么都有,而煤位也不是水平的,因此未加煤位传感器.(根据用户要求）皮带1,和皮带2由于采用滚轴斜夹，没有跑偏问题。
LGPLC在中水处理系统中的应用一.系统设计与设备选型1。系统流程：2。工作原理:中水处理系统是将生活污水还原成中水的处理过程.应用过的生活污水被集中在调水池中,由充氧机进行充氧。充氧后的水由提升泵提至生化池，由充氧机进行两级生化。在处理过程中还要对生化过的水进行加药,消毒，搅拌等工序，使其能够达到二次使用的可
