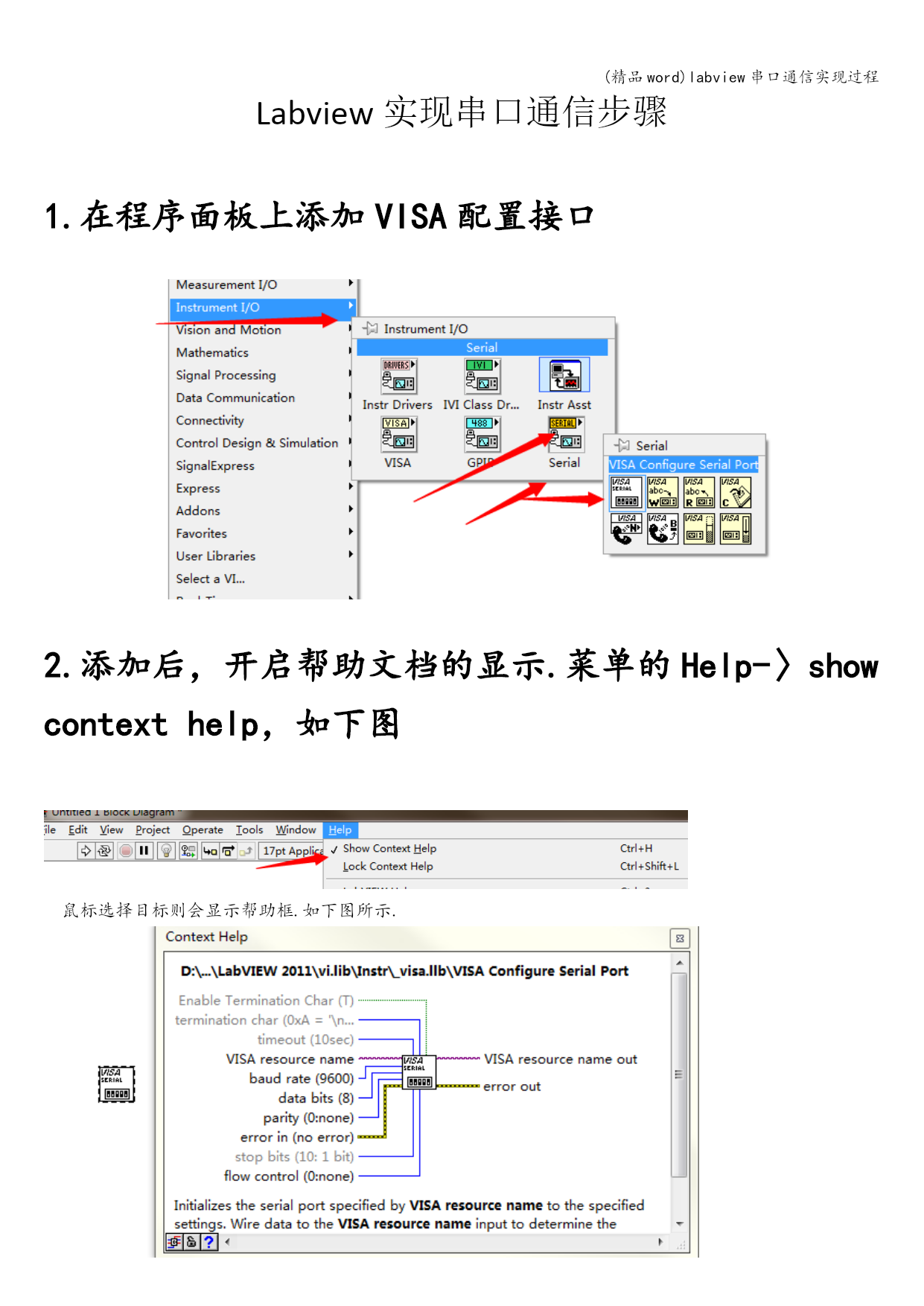

Labview实现串口通信步骤

1.在程序面板上添加VISA配置接口

2.添加后，开启帮助文档的显示.菜单的Help-〉showcontexthelp，如下图

鼠标选择目标则会显示帮助框.如下图所示.

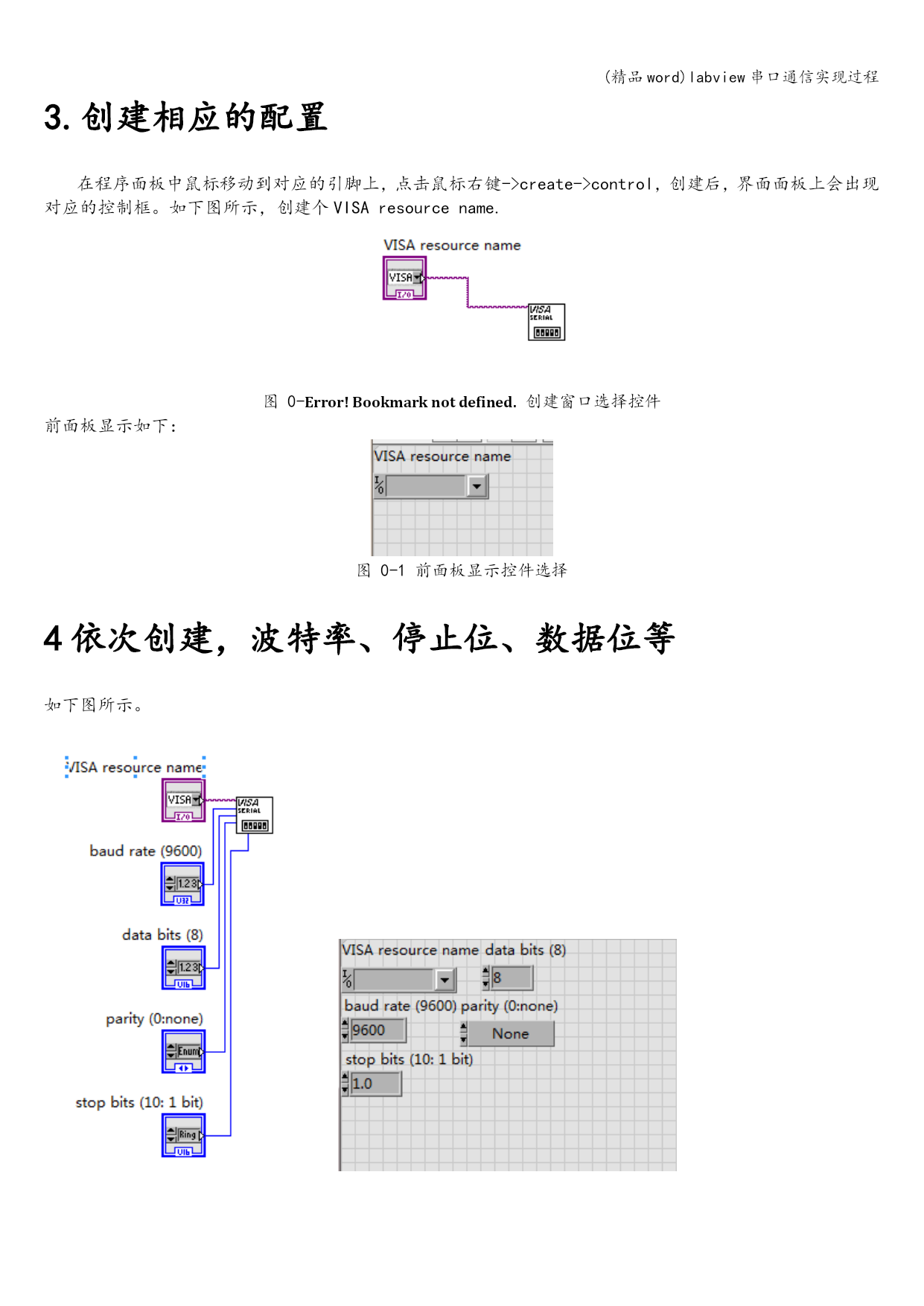

3.创建相应的配置
在程序面板中鼠标移动到对应的引脚上，点击鼠标右键->create->control，创建后，界面面板上会出现对应的控制框。如下图所示，创建个VISAresourcename.

图STYLEREF1\s0SEQ图\＊ARABIC\s1Error!Bookmarknotdefined.创建窗口选择控件
前面板显示如下：

图STYLEREF1\s0SEQ图\*ARABIC\s11前面板显示控件选择
4依次创建，波特率、停止位、数据位等
如下图所示。

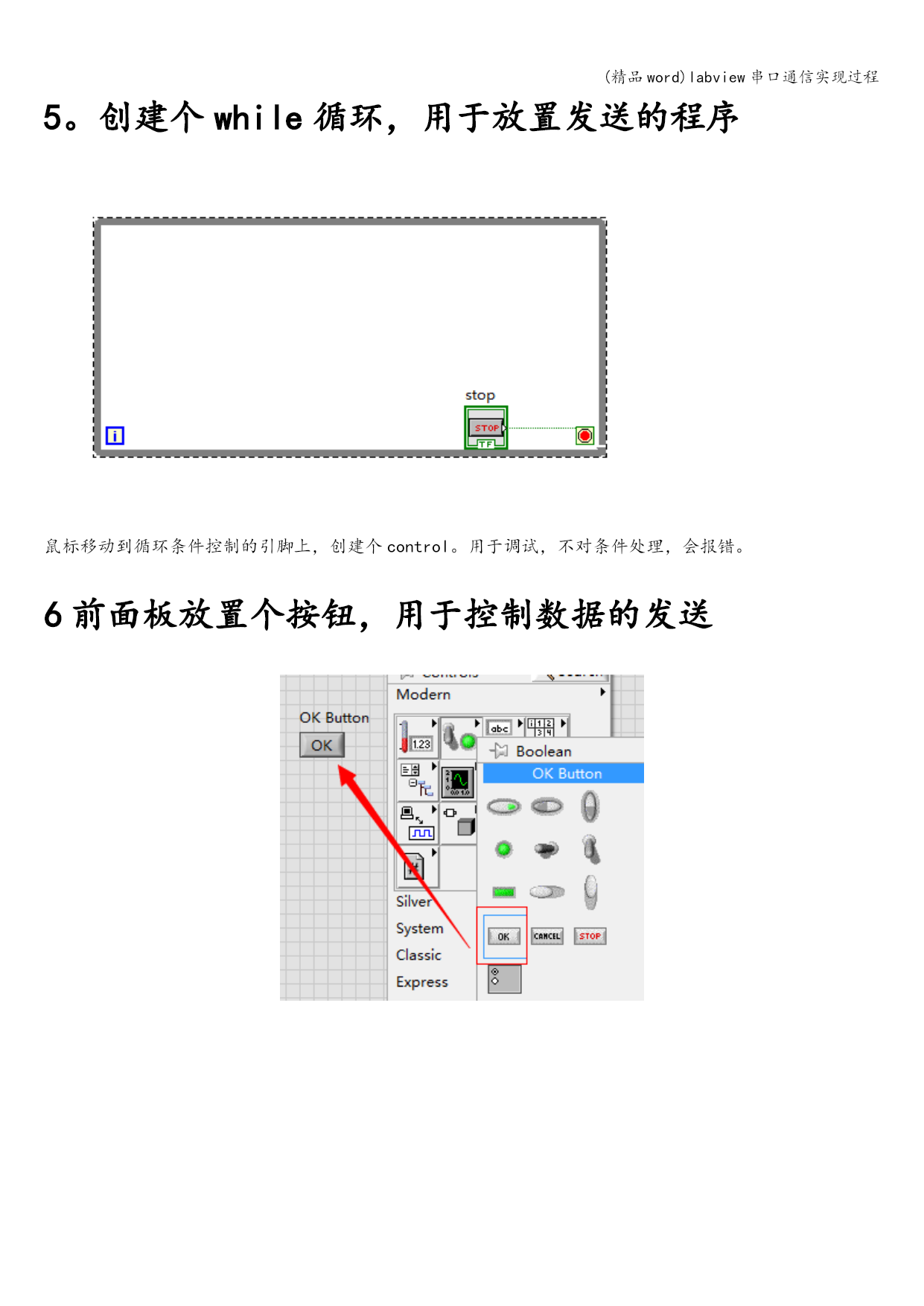

5。创建个while循环，用于放置发送的程序

鼠标移动到循环条件控制的引脚上，创建个control。用于调试，不对条件处理，会报错。
6前面板放置个按钮，用于控制数据的发送

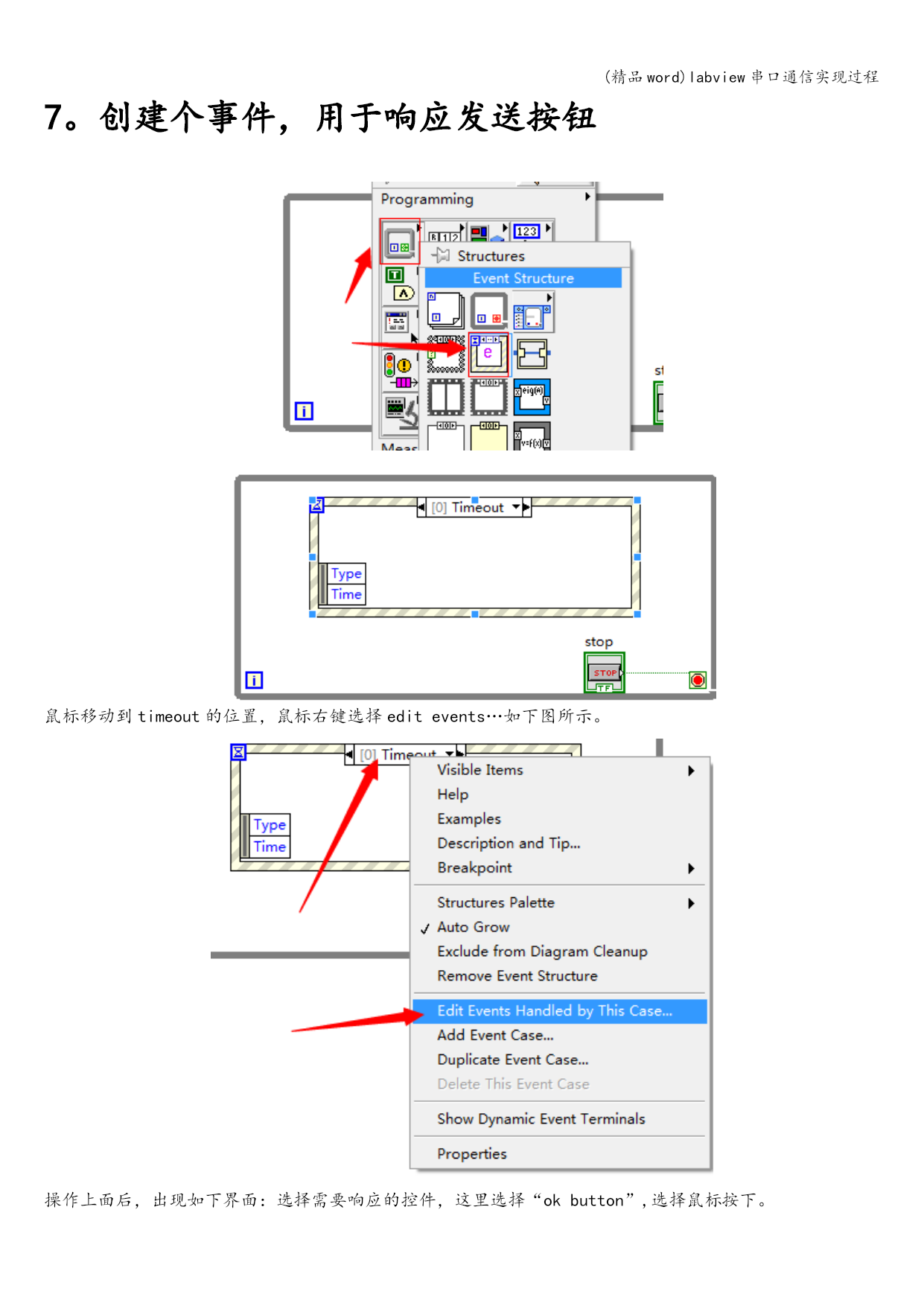

7。创建个事件，用于响应发送按钮

鼠标移动到timeout的位置，鼠标右键选择editevents…如下图所示。

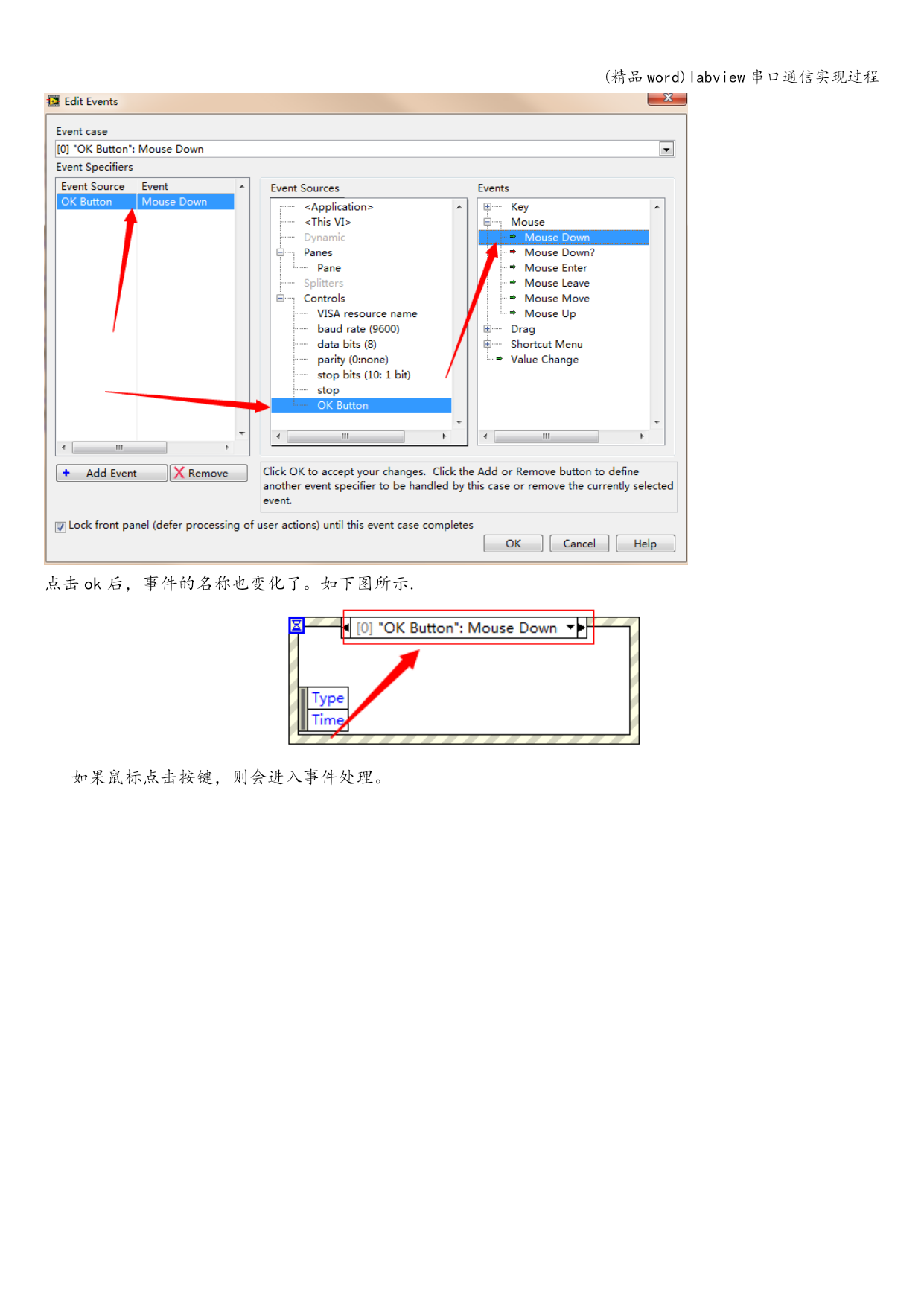

操作上面后，出现如下界面：选择需要响应的控件，这里选择“okbutton”,选择鼠标按下。

点击ok后，事件的名称也变化了。如下图所示.

如果鼠标点击按键，则会进入事件处理。
8创建VISA写函数

9连接端口和写函数

10添加个关闭函数

11.创建字符串控件,传递给写函数，用于发送
选中VISAWrite的writebuffer，右键create—〉control,

12界面如下所示

13。安装虚拟串口，提供一个下载地址
HYPERLINK”http：//www。uzzf。com/soft/47470.html"http://www。uzzf.com/soft/47470.html
用虚拟串口配置两个端口,配置好后，这两个串口之间是自动连接上，模拟硬件上两个串口对接上的。

如上图，指定好端口，点击Addpair。
14运行串口工具，提供一个下载地址
HYPERLINK"http://www。pc6。com/softview/SoftView_77355.html"http：//www.pc6。com/softview/SoftView_77355。html

15。运行串口工具，打开串口，运行VI,发送数据
我的电脑配置的是COM12和COM13，vi选择COM12.

运行VI，在writebuffer里面填写test，点击OK发送。

每点击一次,发送一次。
16.建立接收模块
添加个while循环，

创建while循环，用于接收。创建VISARead，在Readbuffer引脚上点击鼠标右键create->indicator,建立个显示控件。

使能串口事件，添加个VISAEnableEvent.
17在VISAEnableEvent的eventtype，创建个常量

然后在常量的下拉列表中选择SerialCharacter。这个表示串口接收到数据，可以进入帮助文档查看详细的说明。
18。创建事件等待

19。连接事件，等待事件的类型直接连接在VISAEnableEvent的Eventtype即可。

20.添加个属性节点，VisaBytesatserialport，获取串口中的字节数

连接字节数，这样告诉需要读取的字节数。也能保证每次都把串口中的数据读完。

21。添加个case结构
如果字节数大于0，那么读取数据并显示。事件的超时时间设置为1000ms.

22.运行效果

23。调整下界面

24程序无法结束
按理说，点击两个stop按键，程序应该结束才对，但是事实不是这样的。点击之后会卡住哪？
发送循环中,事件是一直等待按键的时间处理。即使点击stop后程序也会等待按键的处理，现象是：点击两个结束按钮后，还需要点击一次发送“ok按钮”才能结束程序。
处理办法：在发送按钮事件创建个超时处理.
如下图所示,中事件的超时时间设置1000ms的常量
将鼠标放置在图中的红框中,点击鼠标右键，选择AddEventCase..

添加应用超时判断，如下图所示.选择点击ok

添加后如下：

这样运行程序中，点击两个STOP按钮后就可以结束程序了。
25。使用一个按钮来结束程序
删除stop和STOP2按钮,在界面面板上添加个结束按键，如下图所示。鼠标移动到按键上,右键,创建stop按钮的value属性节点，如下图所示。

创建两个结束按键的value属性
