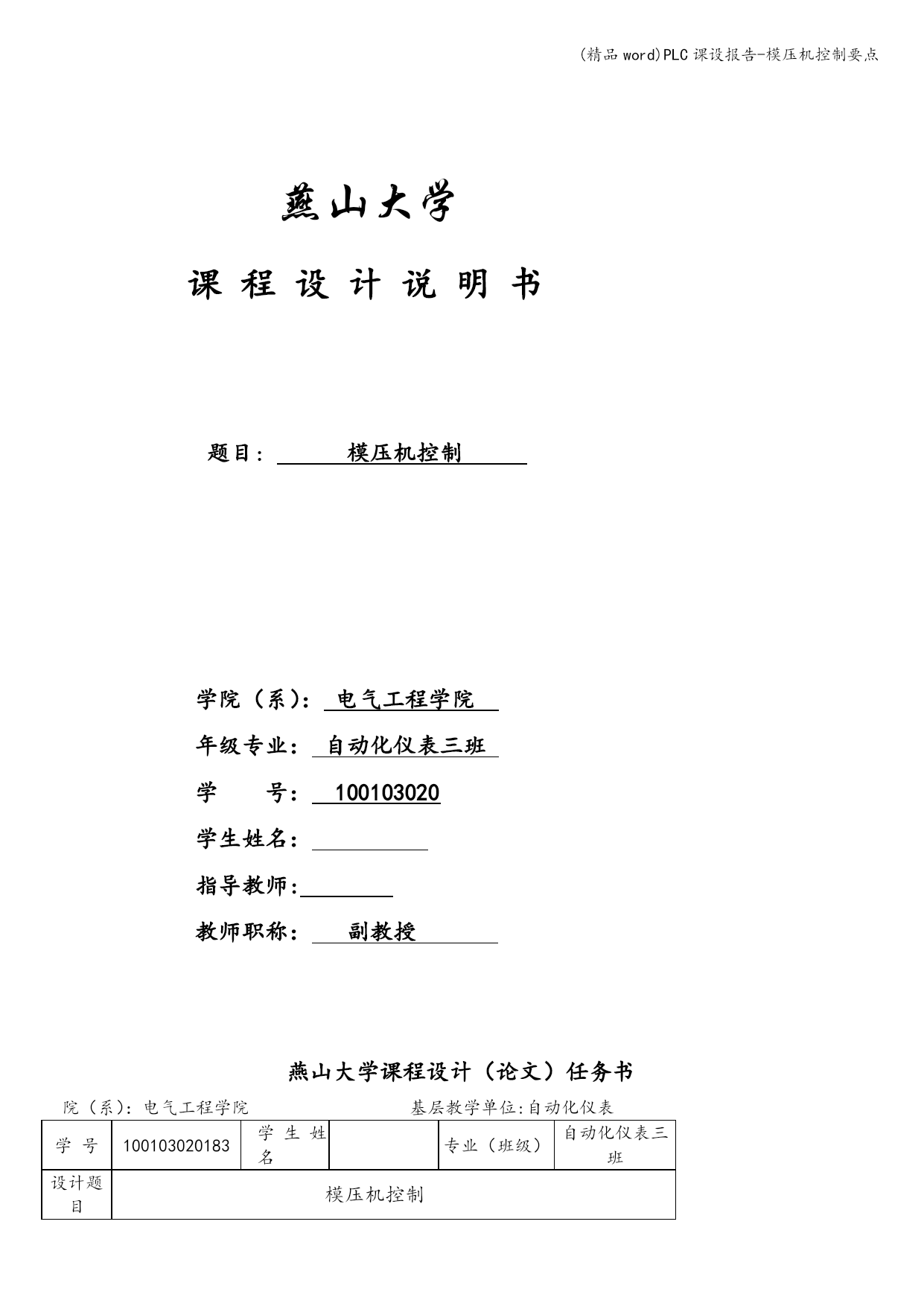

燕山大学
课程设计说明书

题目：模压机控制

学院（系）：电气工程学院
年级专业：自动化仪表三班
学号：100103020
学生姓名：
指导教师:
教师职称：副教授

燕山大学课程设计（论文）任务书
院（系）：电气工程学院基层教学单位:自动化仪表
学号100103020183学生姓名专业（班级）自动化仪表三班设计题目模压机控制设
计

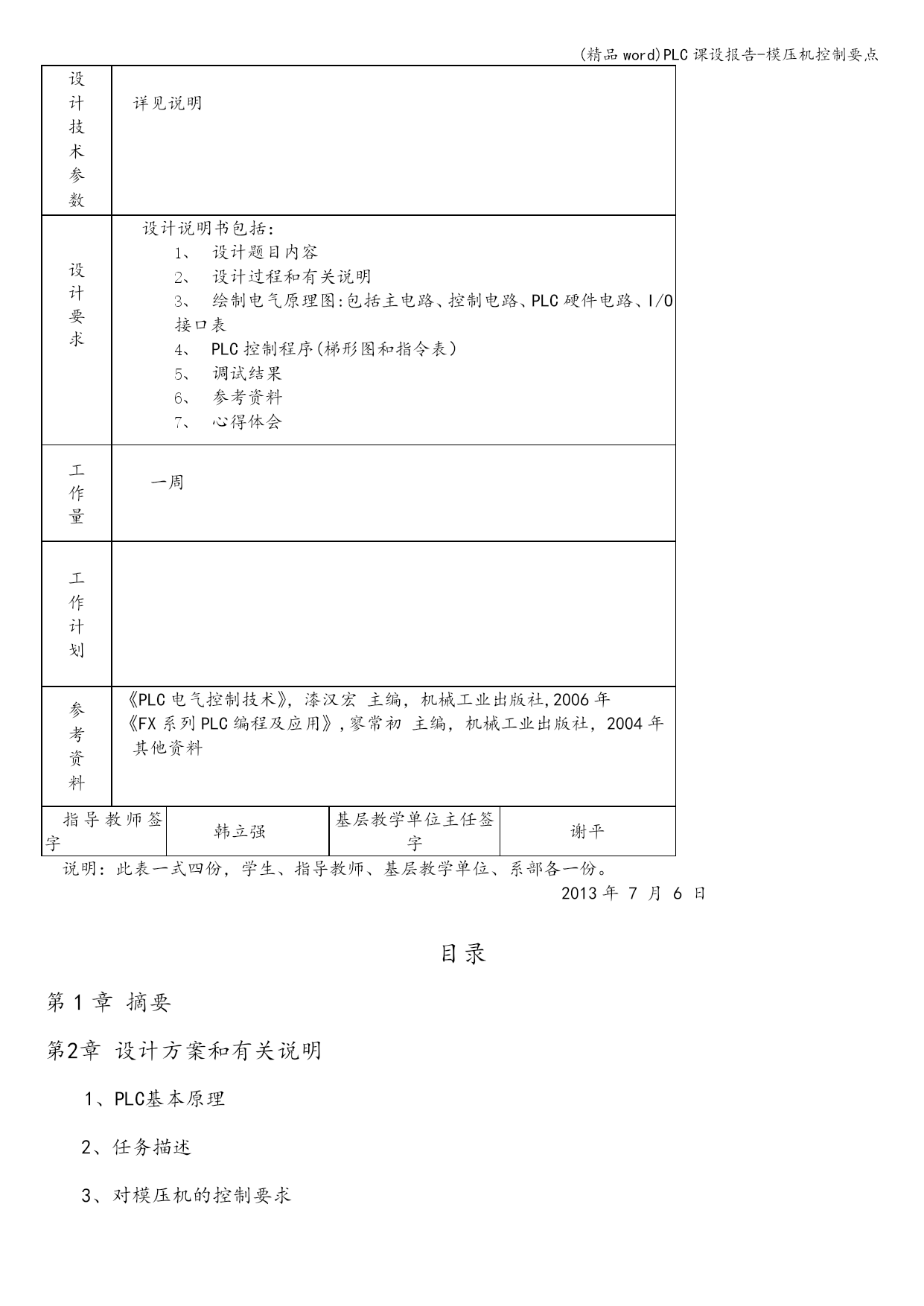

技
术
参
数
详见说明

设
计
要
求设计说明书包括：
设计题目内容
设计过程和有关说明
绘制电气原理图:包括主电路、控制电路、PLC硬件电路、I/O接口表
PLC控制程序(梯形图和指令表）
调试结果
参考资料
心得体会工
作
量
一周工
作
计
划

参
考
资
料《PLC电气控制技术》，漆汉宏主编，机械工业出版社,2006年
《FX系列PLC编程及应用》,寥常初主编，机械工业出版社，2004年
其他资料指导教师签字韩立强基层教学单位主任签字谢平说明：此表一式四份，学生、指导教师、基层教学单位、系部各一份。
2013年7月6日

目录
第1章摘要
第2章设计方案和有关说明
1、PLC基本原理
2、任务描述
3、对模压机的控制要求

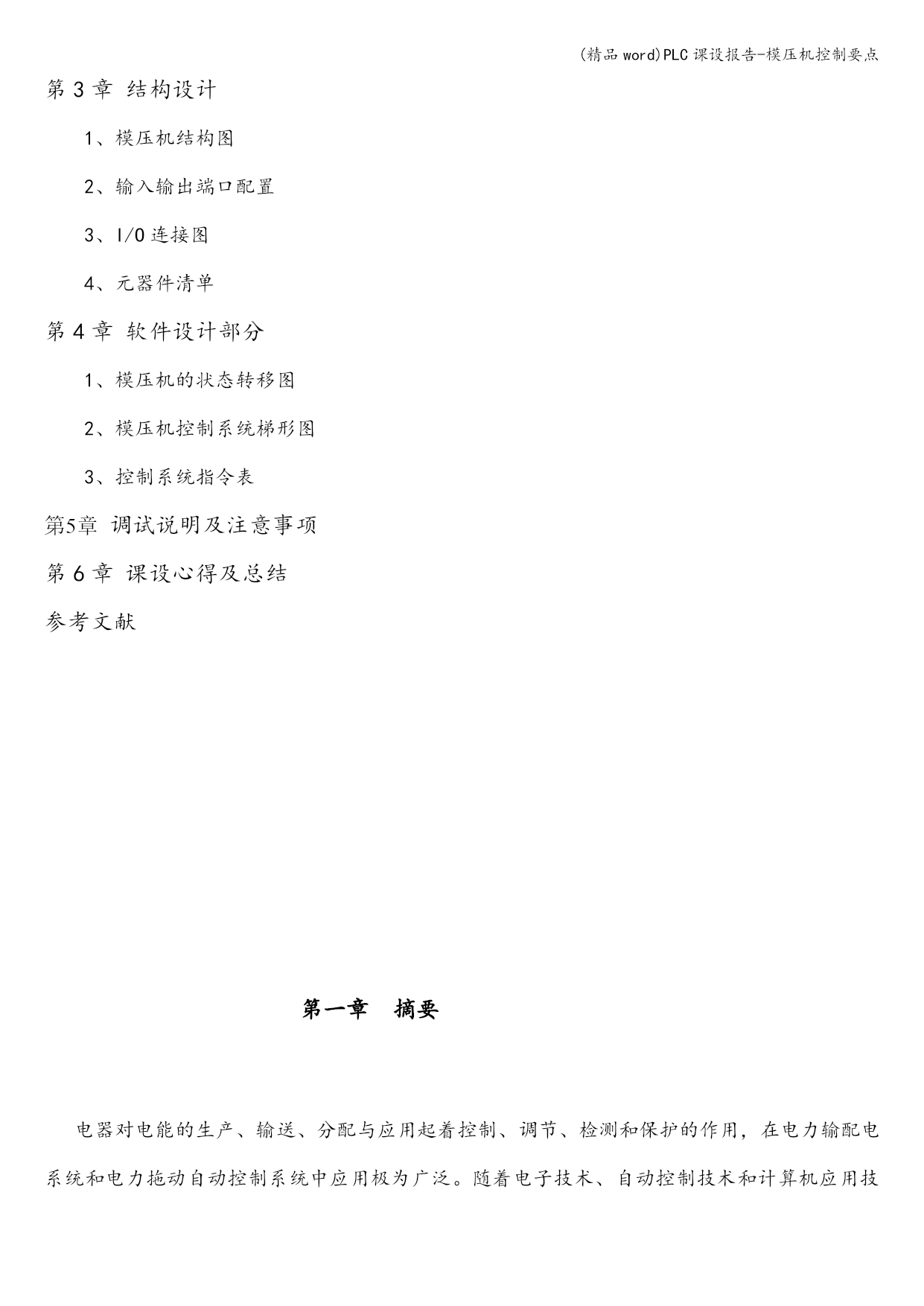

第3章结构设计
1、模压机结构图
2、输入输出端口配置
3、I/O连接图
4、元器件清单
第4章软件设计部分
1、模压机的状态转移图
2、模压机控制系统梯形图
3、控制系统指令表
调试说明及注意事项
第6章课设心得及总结
参考文献

第一章摘要

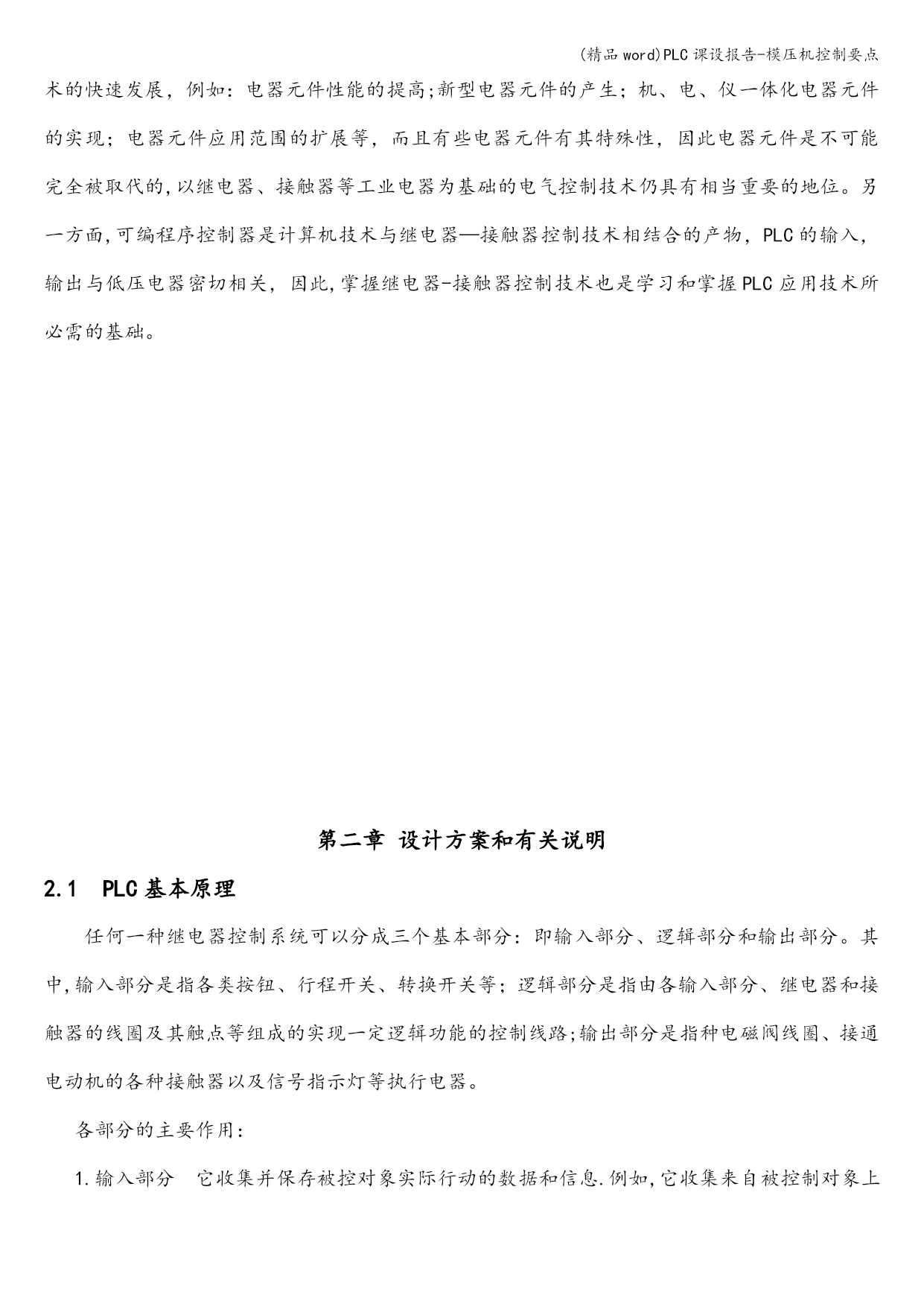

电器对电能的生产、输送、分配与应用起着控制、调节、检测和保护的作用，在电力输配电系统和电力拖动自动控制系统中应用极为广泛。随着电子技术、自动控制技术和计算机应用技术的快速发展，例如：电器元件性能的提高;新型电器元件的产生；机、电、仪一体化电器元件的实现；电器元件应用范围的扩展等，而且有些电器元件有其特殊性，因此电器元件是不可能完全被取代的,以继电器、接触器等工业电器为基础的电气控制技术仍具有相当重要的地位。另一方面,可编程序控制器是计算机技术与继电器—接触器控制技术相结合的产物，PLC的输入，输出与低压电器密切相关，因此,掌握继电器-接触器控制技术也是学习和掌握PLC应用技术所必需的基础。

第二章设计方案和有关说明
2.1PLC基本原理
任何一种继电器控制系统可以分成三个基本部分：即输入部分、逻辑部分和输出部分。其中,输入部分是指各类按钮、行程开关、转换开关等；逻辑部分是指由各输入部分、继电器和接触器的线圈及其触点等组成的实现一定逻辑功能的控制线路;输出部分是指种电磁阀线圈、接通电动机的各种接触器以及信号指示灯等执行电器。
各部分的主要作用：
1.输入部分它收集并保存被控对象实际行动的数据和信息.例如,它收集来自被控制对象上的各种开关信息或操作台上的操作命令等。

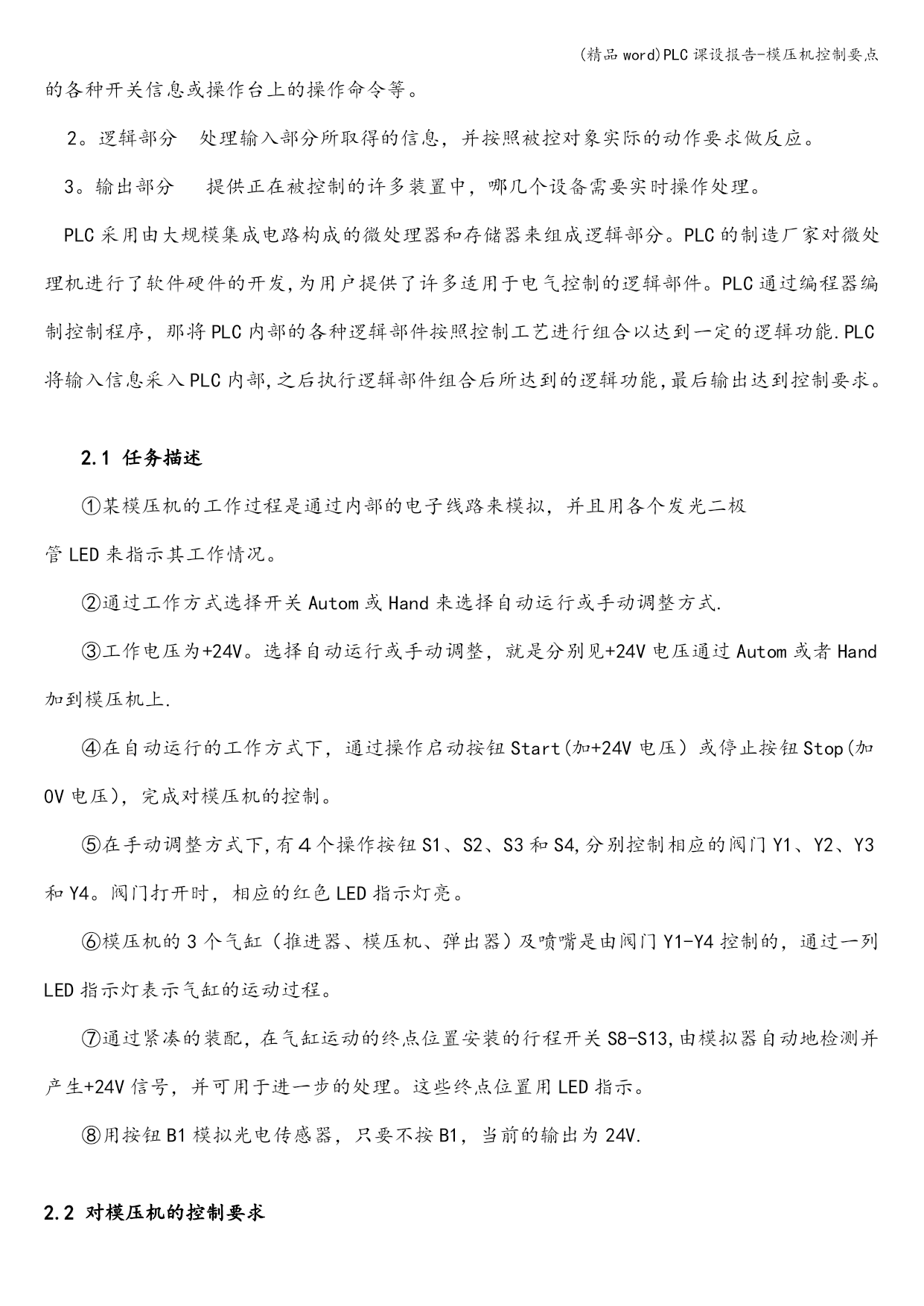

2。逻辑部分处理输入部分所取得的信息，并按照被控对象实际的动作要求做反应。
3。输出部分提供正在被控制的许多装置中，哪几个设备需要实时操作处理。
PLC采用由大规模集成电路构成的微处理器和存储器来组成逻辑部分。PLC的制造厂家对微处理机进行了软件硬件的开发,为用户提供了许多适用于电气控制的逻辑部件。PLC通过编程器编制控制程序，那将PLC内部的各种逻辑部件按照控制工艺进行组合以达到一定的逻辑功能.PLC将输入信息采入PLC内部,之后执行逻辑部件组合后所达到的逻辑功能，最后输出达到控制要求。

2.1任务描述
①某模压机的工作过程是通过内部的电子线路来模拟，并且用各个发光二极
管LED来指示其工作情况。
②通过工作方式选择开关Autom或Hand来选择自动运行或手动调整方式.
③工作电压为+24V。选择自动运行或手动调整，就是分别见+24V电压通过Autom或者Hand加到模压机上.
④在自动运行的工作方式下，通过操作启动按钮Start(加+24V电压）或停止按钮Stop(加0V电压），完成对模压机的控制。
⑤在手动调整方式下,有４个操作按钮S1、S2、S3和S4,分别控制相应的阀门Y1、Y2、Y3和Y4。阀门打开时，相应的红色LED指示灯亮。
⑥模压机的3个气缸（推进器、模压机、弹出器）及喷嘴是由阀门Y1-Y4控制的，通过一列LED指示灯表示气缸的运动过程。
⑦通过紧凑的装配，在气缸运动的终点位置安装的行程开关S8-S13,由模拟器自动地检测并产生+24V信号，并可用于进一步的处理。这些终点位置用LED指示。
⑧用按钮B1模拟光电传感器，只要不按B1，当前的输出为24V.

2.2对模压机的控制要求
①当工作方式选择开关从手动方式切换到自动方式时，模压过程开始
