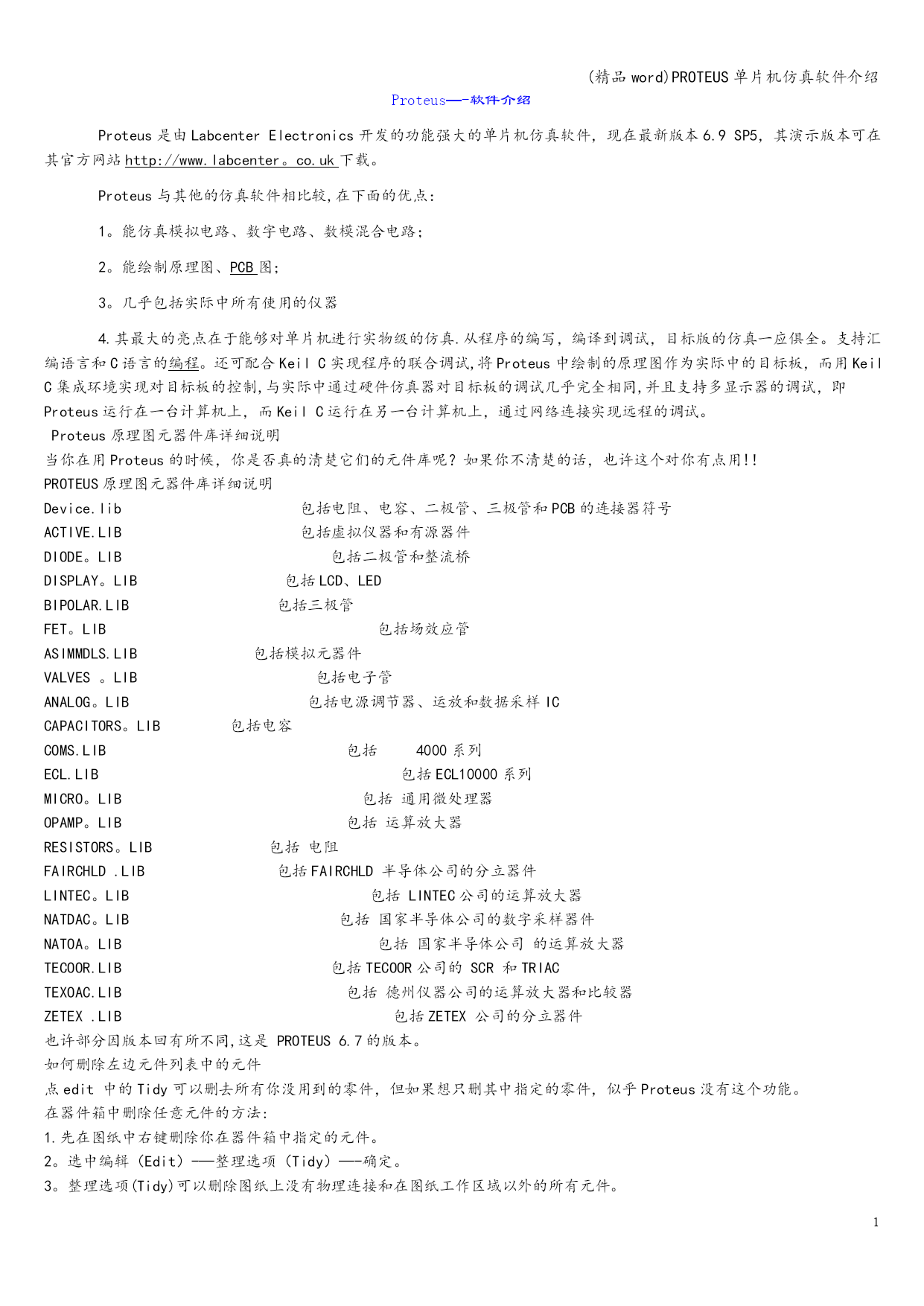

Proteus—-软件介绍
Proteus是由LabcenterElectronics开发的功能强大的单片机仿真软件，现在最新版本6.9SP5，其演示版本可在其官方网站HYPERLINK”http：//www。labcenter。co.uk”http://www.labcenter。co.uk下载。
Proteus与其他的仿真软件相比较,在下面的优点：
1。能仿真模拟电路、数字电路、数模混合电路；
2。能绘制原理图、HYPERLINK”javascript：;"\t”_self"PCB图；
3。几乎包括实际中所有使用的仪器
4.其最大的亮点在于能够对单片机进行实物级的仿真.从程序的编写，编译到调试，目标版的仿真一应俱全。支持汇编语言和C语言的HYPERLINK”javascript：；”\t"_self”编程。还可配合KeilC实现程序的联合调试,将Proteus中绘制的原理图作为实际中的目标板，而用KeilC集成环境实现对目标板的控制,与实际中通过硬件仿真器对目标板的调试几乎完全相同,并且支持多显示器的调试，即Proteus运行在一台计算机上，而KeilC运行在另一台计算机上，通过网络连接实现远程的调试。

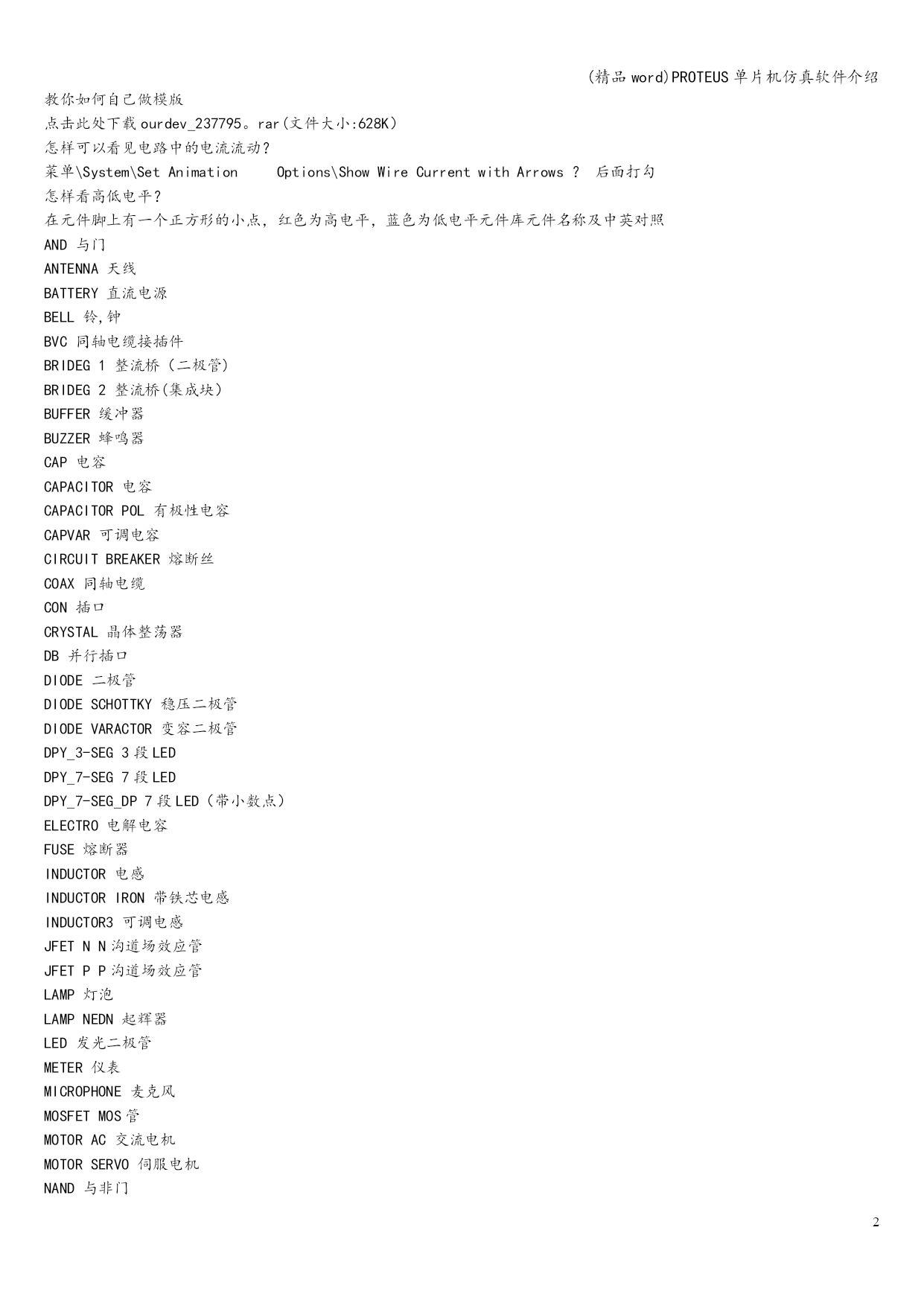

Proteus原理图元器件库详细说明当你在用Proteus的时候，你是否真的清楚它们的元件库呢？如果你不清楚的话，也许这个对你有点用!！PROTEUS原理图元器件库详细说明Device.lib包括电阻、电容、二极管、三极管和PCB的连接器符号ACTIVE.LIB包括虚拟仪器和有源器件DIODE。LIB包括二极管和整流桥DISPLAY。LIB包括LCD、LEDBIPOLAR.LIB包括三极管FET。LIB包括场效应管ASIMMDLS.LIB包括模拟元器件VALVES。LIB包括电子管ANALOG。LIB包括电源调节器、运放和数据采样ICCAPACITORS。LIB包括电容COMS.LIB包括4000系列ECL.LIB包括ECL10000系列MICRO。LIB包括通用微处理器OPAMP。LIB包括运算放大器RESISTORS。LIB包括电阻FAIRCHLD.LIB包括FAIRCHLD半导体公司的分立器件LINTEC。LIB包括LINTEC公司的运算放大器NATDAC。LIB包括国家半导体公司的数字采样器件NATOA。LIB包括国家半导体公司的运算放大器TECOOR.LIB包括TECOOR公司的SCR和TRIACTEXOAC.LIB包括德州仪器公司的运算放大器和比较器ZETEX.LIB包括ZETEX公司的分立器件也许部分因版本回有所不同,这是PROTEUS6.7的版本。如何删除左边元件列表中的元件点edit中的Tidy可以删去所有你没用到的零件，但如果想只删其中指定的零件，似乎Proteus没有这个功能。在器件箱中删除任意元件的方法:1.先在图纸中右键删除你在器件箱中指定的元件。2。选中编辑（Edit）-—整理选项（Tidy）—-确定。3。整理选项(Tidy)可以删除图纸上没有物理连接和在图纸工作区域以外的所有元件。教你如何自己做模版点击此处下载ourdev_237795。rar(文件大小:628K）怎样可以看见电路中的电流流动？菜单\System\SetAnimationOptions\ShowWireCurrentwithArrows？后面打勾怎样看高低电平？在元件脚上有一个正方形的小点，红色为高电平，蓝色为低电平元件库元件名称及中英对照AND与门ANTENNA天线BATTERY直流电源BELL铃,钟BVC同轴电缆接插件BRIDEG1整流桥（二极管)BRIDEG2整流桥(集成块）BUFFER缓冲器BUZZER蜂鸣器CAP电容CAPACITOR电容CAPACITORPOL有极性电容CAPVAR可调电容CIRCUITBREAKER熔断丝COAX同轴电缆CON插口CRYSTAL晶体整荡器DB并行插口DIODE二极管DIODESCHOTTKY稳压二极管DIODEVARACTOR变容二极管DPY_3-SEG3段LEDDPY_7-SEG7段LEDDPY_7-SEG_DP7段LED（带小数点）ELECTRO电解电容FUSE熔断器INDUCTOR电感INDUCTORIRON带铁芯电感INDUCTOR3可调电感JFETNN沟道场效应管JFETPP沟道场效应管LAMP灯泡LAMPNEDN起辉器LED发光二极管METER仪表MICROPHONE麦克风MOSFETMOS管MOTORAC交流电机MOTORSERVO伺服电机NAND与非门NOR或非门NOT非门NPNNPN三极管N
