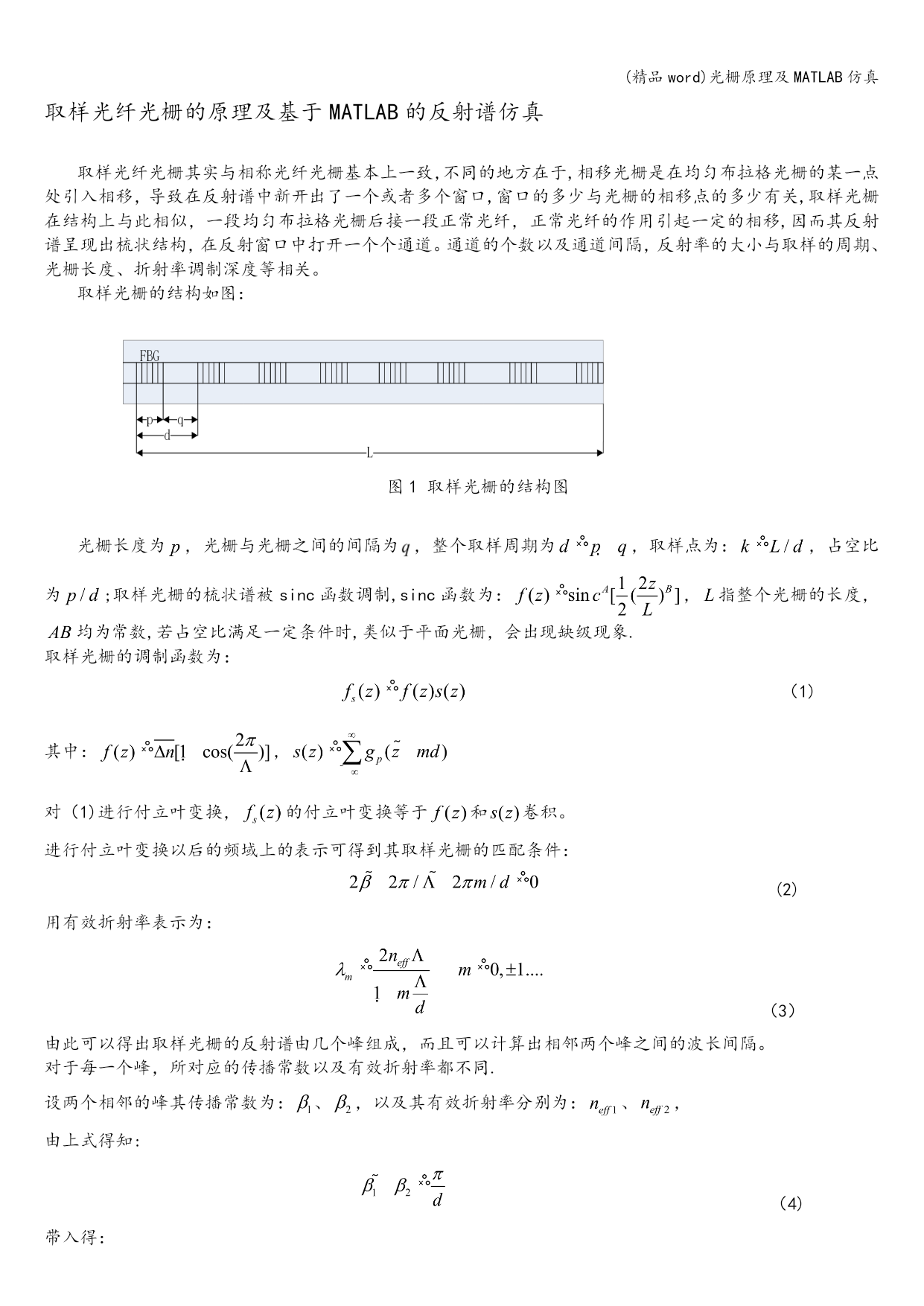

取样光纤光栅的原理及基于MATLAB的反射谱仿真

取样光纤光栅其实与相称光纤光栅基本上一致，不同的地方在于,相移光栅是在均匀布拉格光栅的某一点处引入相移，导致在反射谱中新开出了一个或者多个窗口,窗口的多少与光栅的相移点的多少有关,取样光栅在结构上与此相似，一段均匀布拉格光栅后接一段正常光纤，正常光纤的作用引起一定的相移,因而其反射谱呈现出梳状结构，在反射窗口中打开一个个通道。通道的个数以及通道间隔，反射率的大小与取样的周期、光栅长度、折射率调制深度等相关。
取样光栅的结构如图：

图1取样光栅的结构图

光栅长度为，光栅与光栅之间的间隔为，整个取样周期为，取样点为：，占空比为;取样光栅的梳状谱被sinc函数调制,sinc函数为：，指整个光栅的长度，均为常数,若占空比满足一定条件时,类似于平面光栅，会出现缺级现象.
取样光栅的调制函数为：
（1)
其中：，
对（1)进行付立叶变换，的付立叶变换等于和卷积。
进行付立叶变换以后的频域上的表示可得到其取样光栅的匹配条件：
(2)
用有效折射率表示为：
（3）
由此可以得出取样光栅的反射谱由几个峰组成，而且可以计算出相邻两个峰之间的波长间隔。
对于每一个峰，所对应的传播常数以及有效折射率都不同.
设两个相邻的峰其传播常数为：、，以及其有效折射率分别为：、，
由上式得知:
（4)
带入得：
（5）

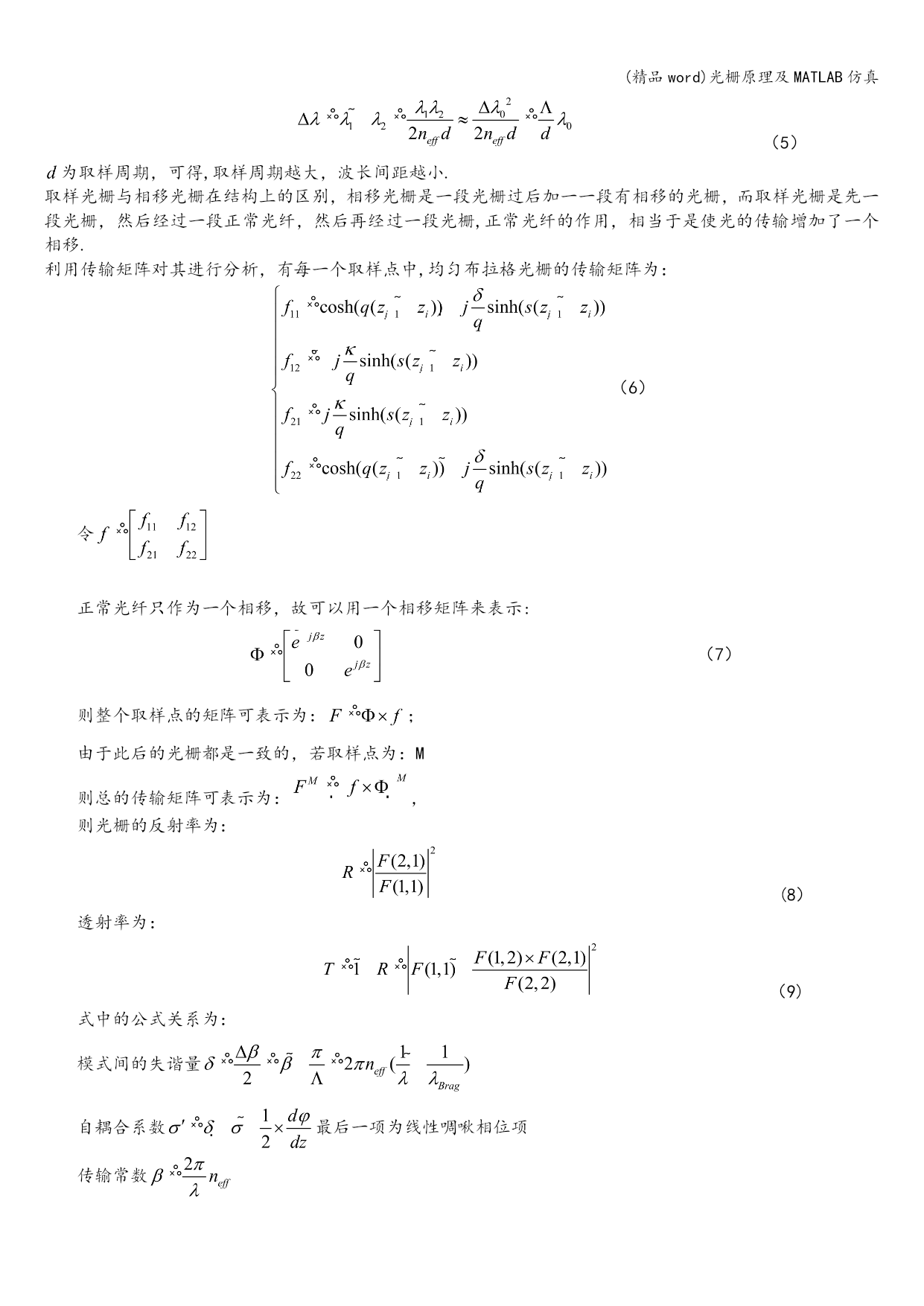

为取样周期，可得,取样周期越大，波长间距越小.
取样光栅与相移光栅在结构上的区别，相移光栅是一段光栅过后加一一段有相移的光栅，而取样光栅是先一段光栅，然后经过一段正常光纤，然后再经过一段光栅,正常光纤的作用，相当于是使光的传输增加了一个相移.
利用传输矩阵对其进行分析，有每一个取样点中,均匀布拉格光栅的传输矩阵为：
（6）
令

正常光纤只作为一个相移，故可以用一个相移矩阵来表示:
（7）
则整个取样点的矩阵可表示为：；
由于此后的光栅都是一致的，若取样点为：M
则总的传输矩阵可表示为：，
则光栅的反射率为：
(8）
透射率为：
（9)
式中的公式关系为：
模式间的失谐量
自耦合系数最后一项为线性啁啾相位项
传输常数
直流耦合系数为:
交流耦合系数(互耦合系数）：

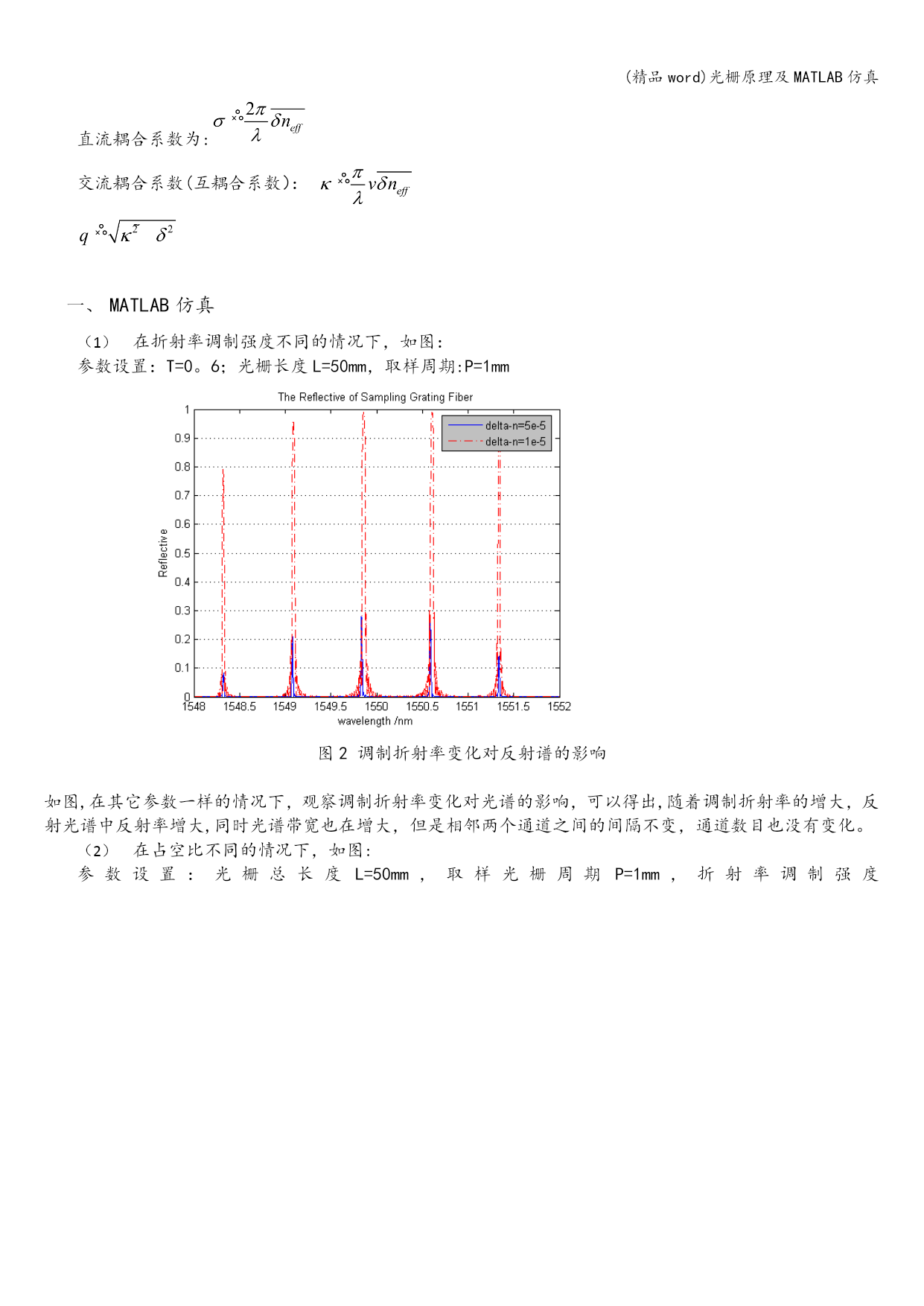

MATLAB仿真
在折射率调制强度不同的情况下，如图：
参数设置：T=0。6；光栅长度L=50mm，取样周期:P=1mm

图2调制折射率变化对反射谱的影响

如图,在其它参数一样的情况下，观察调制折射率变化对
