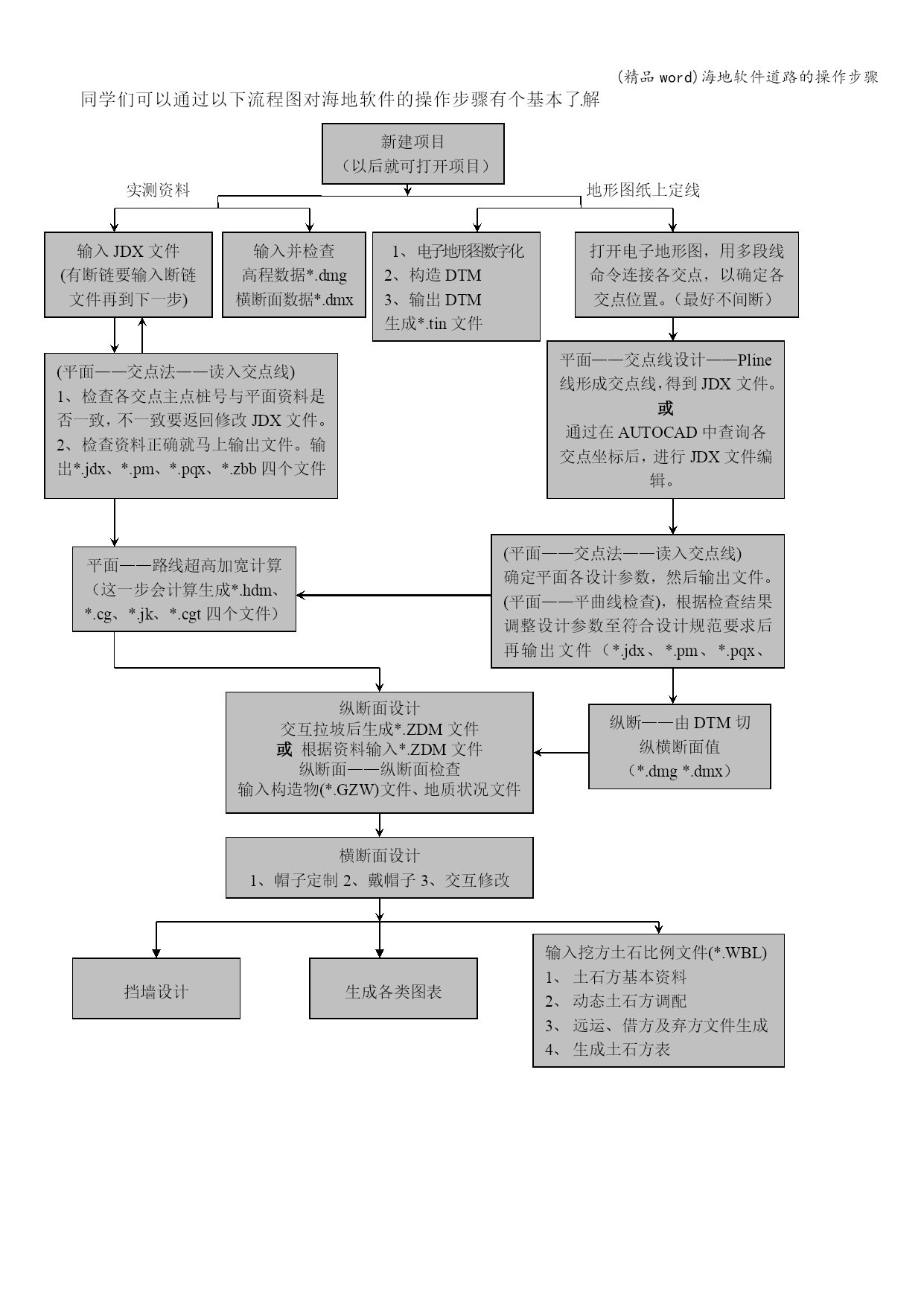

同学们可以通过以下流程图对海地软件的操作步骤有个基本了解.
新建项目
（以后就可打开项目）
输入JDX文件
(有断链要输入断链文件再到下一步)
(平面——交点法——读入交点线)
1、检查各交点主点桩号与平面资料是否一致，不一致要返回修改JDX文件。
2、检查资料正确就马上输出文件。输出*.jdx、*.pm、*.pqx、*.zbb四个文件
平面——路线超高加宽计算
（这一步会计算生成*.hdm、*.cg、*.jk、*.cgt四个文件）
输入并检查
高程数据*.dmg
横断面数据*.dmx

平面——交点线设计——Pline线形成交点线，得到JDX文件。
或
通过在AUTOCAD中查询各交点坐标后，进行JDX文件编辑。
(根据情况选择最合适的方法)
(平面——交点法——读入交点线)
确定平面各设计参数，然后输出文件。(平面——平曲线检查)，根据检查结果调整设计参数至符合设计规范要求后再输出文件（*.jdx、*.pm、*.pqx、*.zbb）。

打开电子地形图，用多段线命令连接各交点，以确定各交点位置。（最好不间断）
纵断面设计
交互拉坡后生成*.ZDM文件
或根据资料输入*.ZDM文件
纵断面——纵断面检查
输入构造物(*.GZW)文件、地质状况文件

横断面设计
1、帽子定制2、戴帽子3、交互修改

生成各类图表
输入挖方土石比例文件(*.WBL)
土石方基本资料
动态土石方调配
远运、借方及弃方文件生成
生成土石方表
1、电子地形图数字化
2、构造DTM
3、输出DTM
生成*.tin文件

挡墙设计
纵断——由DTM切纵横断面值
（*.dmg*.dmx）
实测资料
地形图纸上定线
