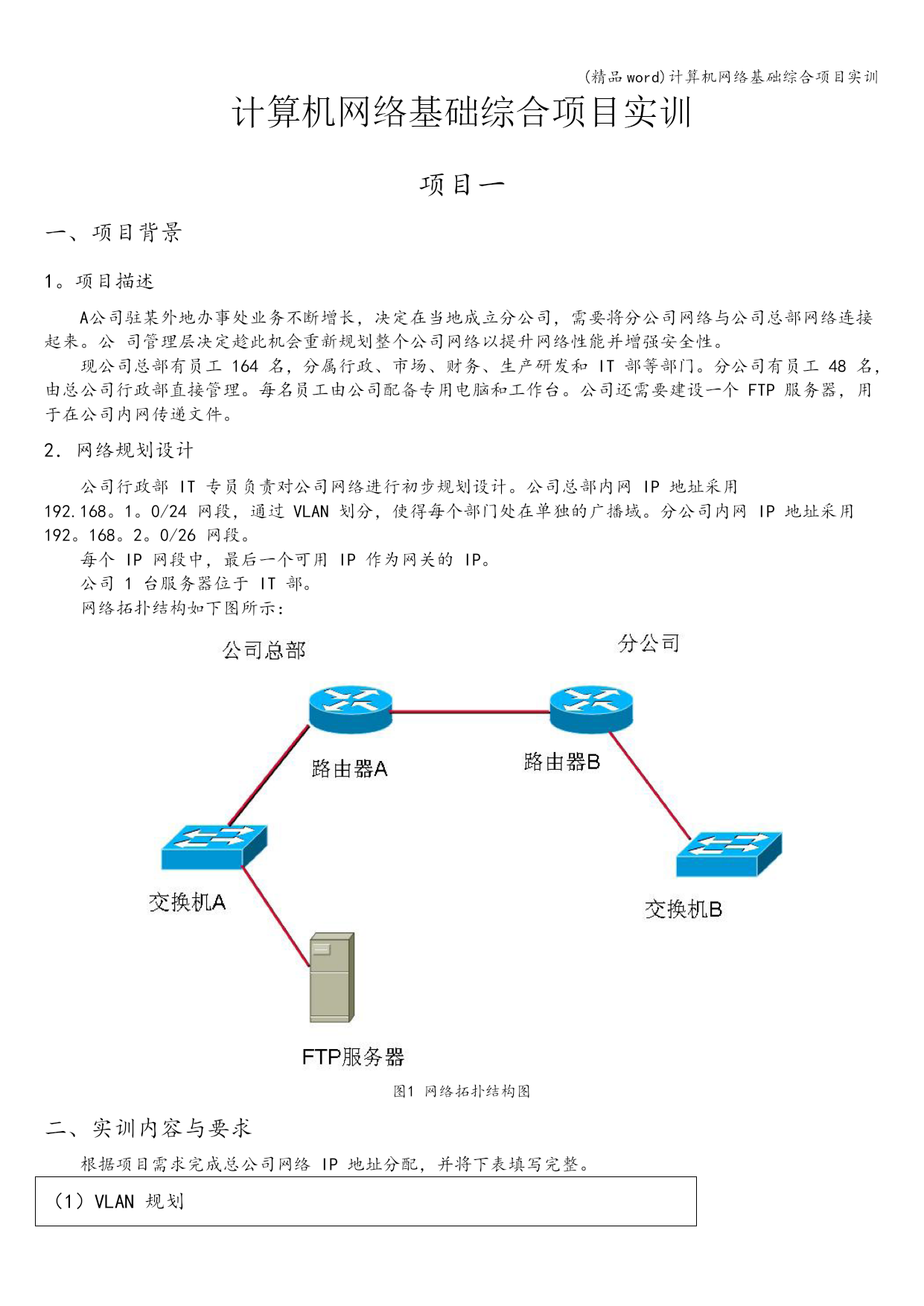

计算机网络基础综合项目实训

项目一
一、项目背景
1。项目描述
A公司驻某外地办事处业务不断增长，决定在当地成立分公司，需要将分公司网络与公司总部网络连接起来。公司管理层决定趁此机会重新规划整个公司网络以提升网络性能并增强安全性。
现公司总部有员工164名，分属行政、市场、财务、生产研发和IT部等部门。分公司有员工48名，由总公司行政部直接管理。每名员工由公司配备专用电脑和工作台。公司还需要建设一个FTP服务器，用于在公司内网传递文件。
2．网络规划设计
公司行政部IT专员负责对公司网络进行初步规划设计。公司总部内网IP地址采用
192.168。1。0/24网段，通过VLAN划分，使得每个部门处在单独的广播域。分公司内网IP地址采用192。168。2。0/26网段。
每个IP网段中，最后一个可用IP作为网关的IP。
公司1台服务器位于IT部。
网络拓扑结构如下图所示：

图1网络拓扑结构图
二、实训内容与要求
根据项目需求完成总公司网络IP地址分配，并将下表填写完整。

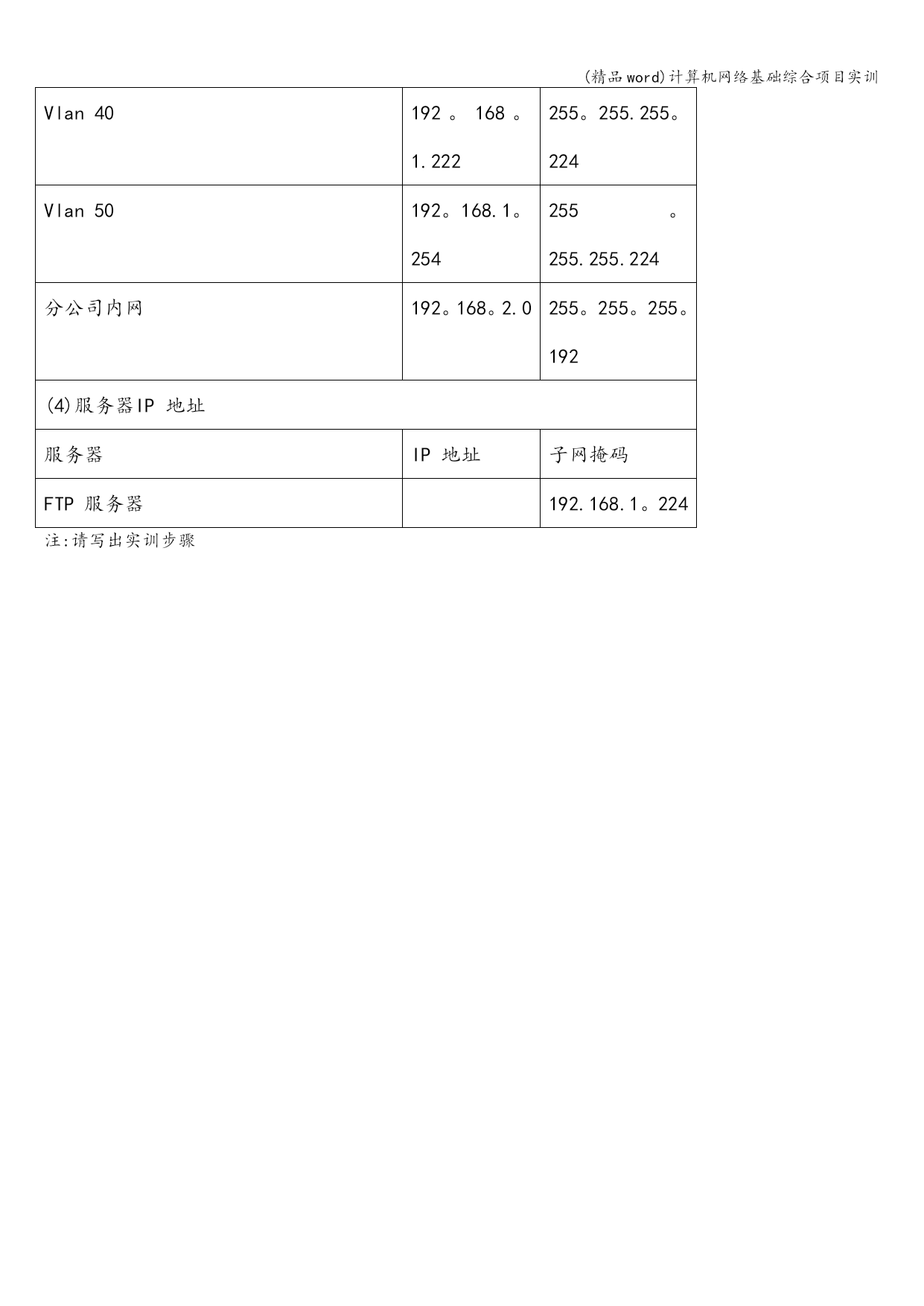

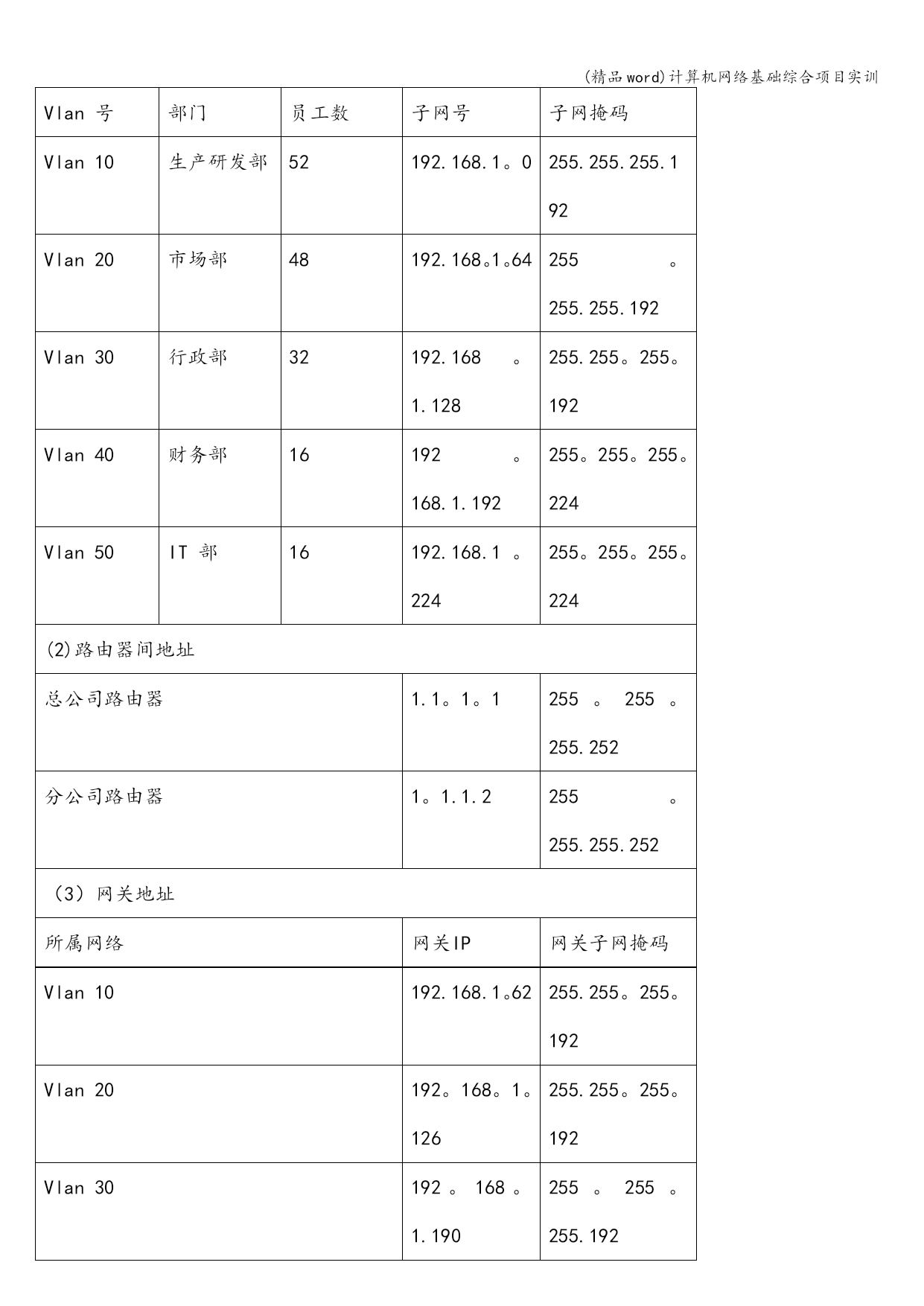

（1）VLAN规划Vlan号部门员工数子网号子网掩码Vlan10生产研发部52192.168.1。0255.255.255.192Vlan20市场部48192.168。1。64255。255.255.192Vlan30行政部32192.168。1.128255.255。255。192Vlan40财务部16192。168.1.192255。255。255。224Vlan50IT部16192.168.1。224255。255。255。224(2)路由器间地址总公司路由器1.1。1。1255。255。255.252分公司路由器1。1.1.2255。255.255.252（3）网关地址所属网络网关IP网关子网掩码Vlan10192.168.1。62255.255。255。192Vlan20192。168。1。126255.255。255。192Vlan30192。168。1.190255。255。255.192Vlan40192。168。1.222255。255.255。224Vlan50192。168.1。254255。255.255.224分公司内网192。168。2.0255。255。255。192(4)服务器IP地址服务器IP地址子网掩码FTP服务器192.168.1。224注:请写出实训步骤项目二

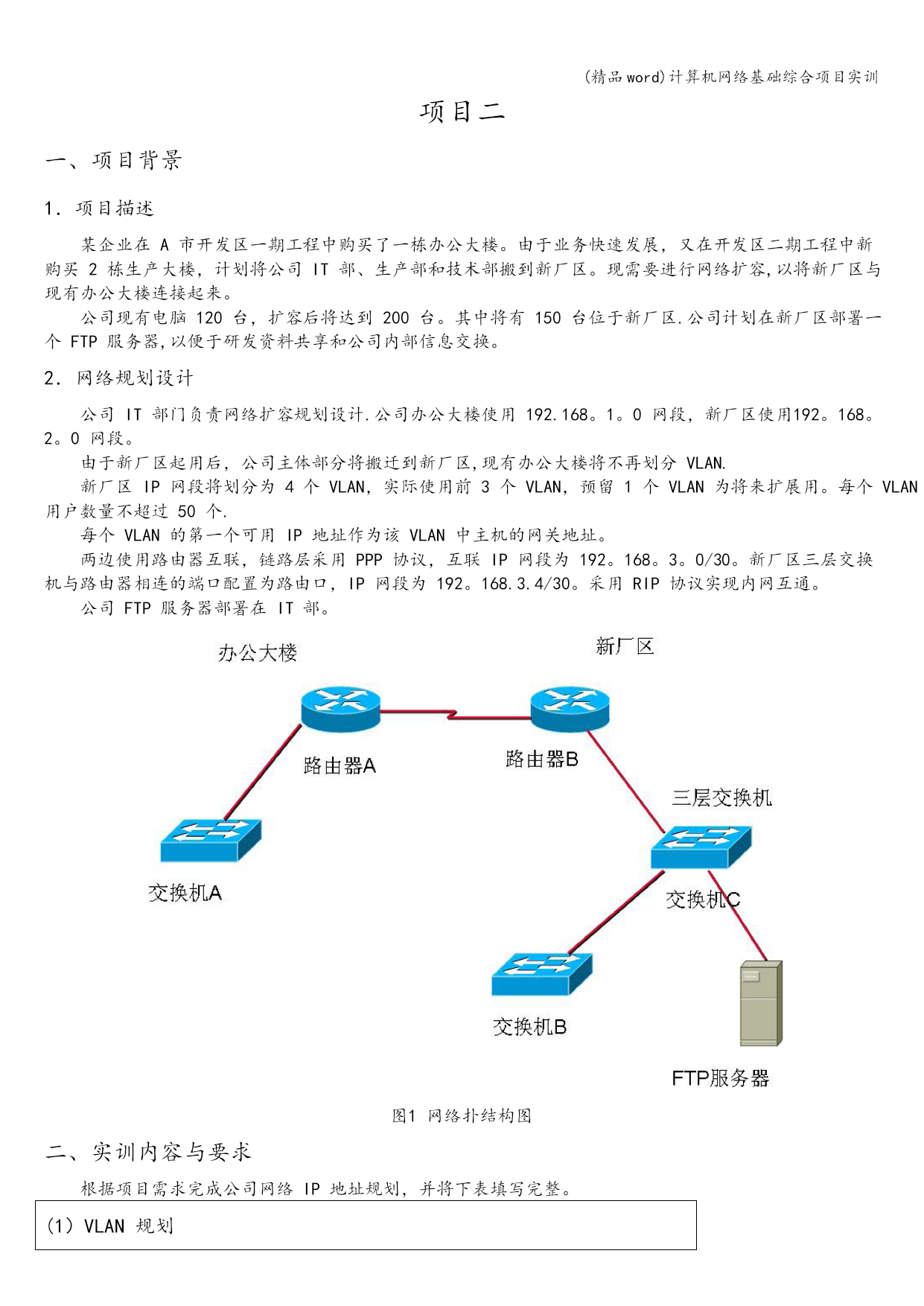

一、项目背景
1．项目描述
某企业在A市开发区一期工程中购买了一栋办公大楼。由于业务快速发展，又在开发区二期工程中新购买2栋生产大楼，计划将公司IT部、生产部和技术部搬到新厂区。现需要进行网络扩容,以将新厂区与现有办公大楼连接起来。
公司现有电脑120台，扩容后将达到200台。其中将有150台位于新厂区.公司计划在新厂区部署一个FTP服务器,以便于研发资料共享和公司内部信息交换。
2．网络规划设计
公司IT部门负责网络扩容规划设计.公司办公大楼使用192.168。1。0网段，新厂区使用192。168。2。0网段。
由于新厂区起用后，公司主体部分将搬迁到新厂区,现有办公大楼将不再划分VLAN.
新厂区IP网段将划分为4个VLAN，实际使用前3个VLAN，预留1个VLAN为将来扩展用。每个VLAN用户数量不超过50个.
每个VLAN的第一个可用IP地址作为该VLAN中主机的网关地址。
两边使用路由器互联，链路层采用PPP协议，互联IP网段为192。168。3。0/30。新厂区三层交换机与路由器相连的端口配置为路由口，IP网段为192。168.3.4/30。采用RIP协议实现内网互通。
公司FTP服务器部署在IT部。

图1网络扑结构图
二、实训内容与要求
根据项目需求完成公司网络IP地址规划，并将下表填写完整。

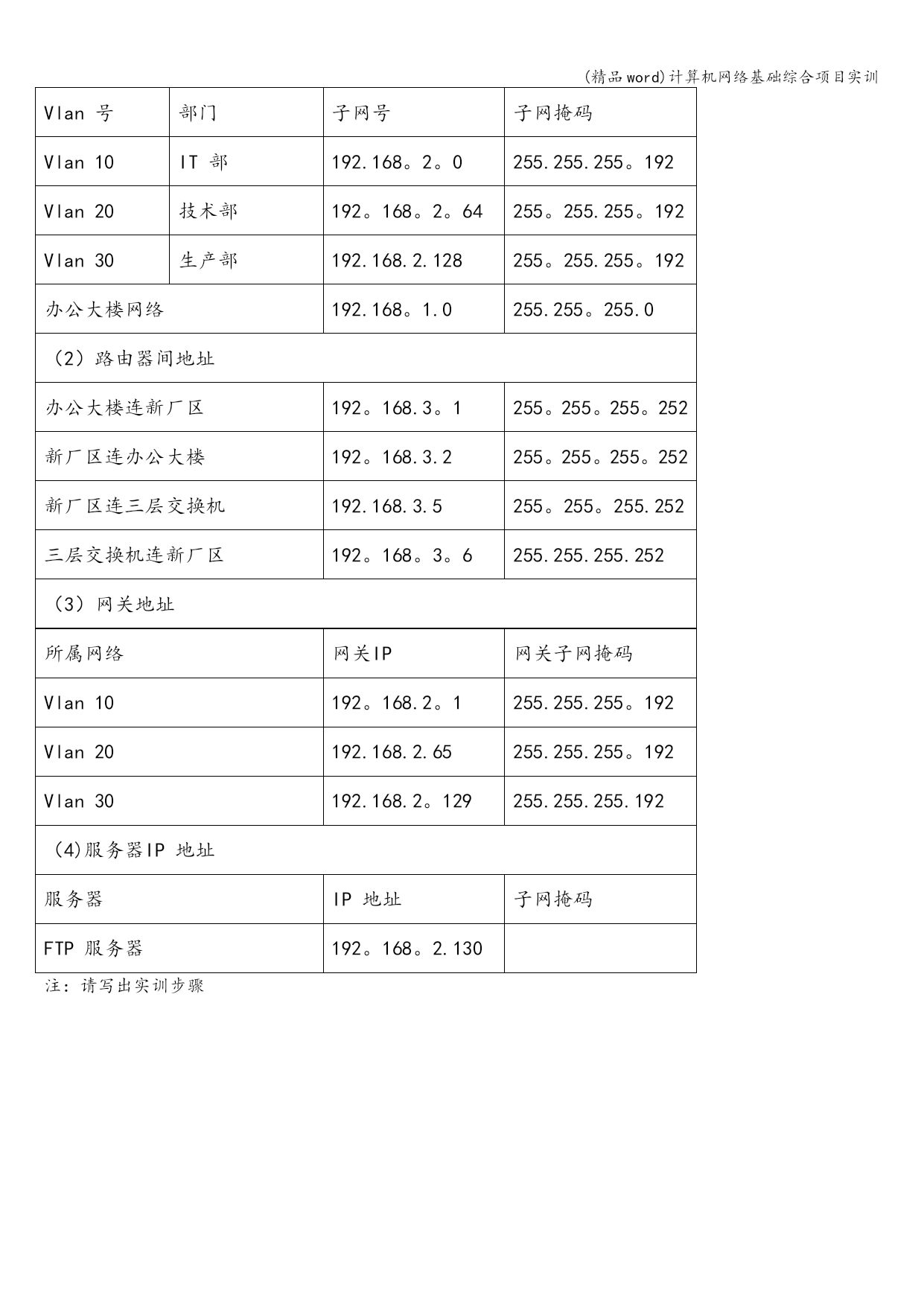

(1）VLAN规划Vlan号部门子网号子网掩码Vlan10IT部192.168。2。0255.255.255。192Vlan20技术部192。168。2。64255。255.255。192Vlan30生产部192.168.2.128255。255.255。192办公大楼网络192.168。1.0255.255。255.0（2）路由器间地址办公大楼连新厂区192。168.3。1255。255。255。252新厂区连办公大楼192。168.3.2255。255。255。252新厂区连三层交换机192.168.3.5255。255。255.252三层交换机连新厂区192。168。3。6255.255.255.252（3）网关地址所属网络网关IP网关子网掩码Vlan10192。168.2。1255.255.255。192Vlan20192
