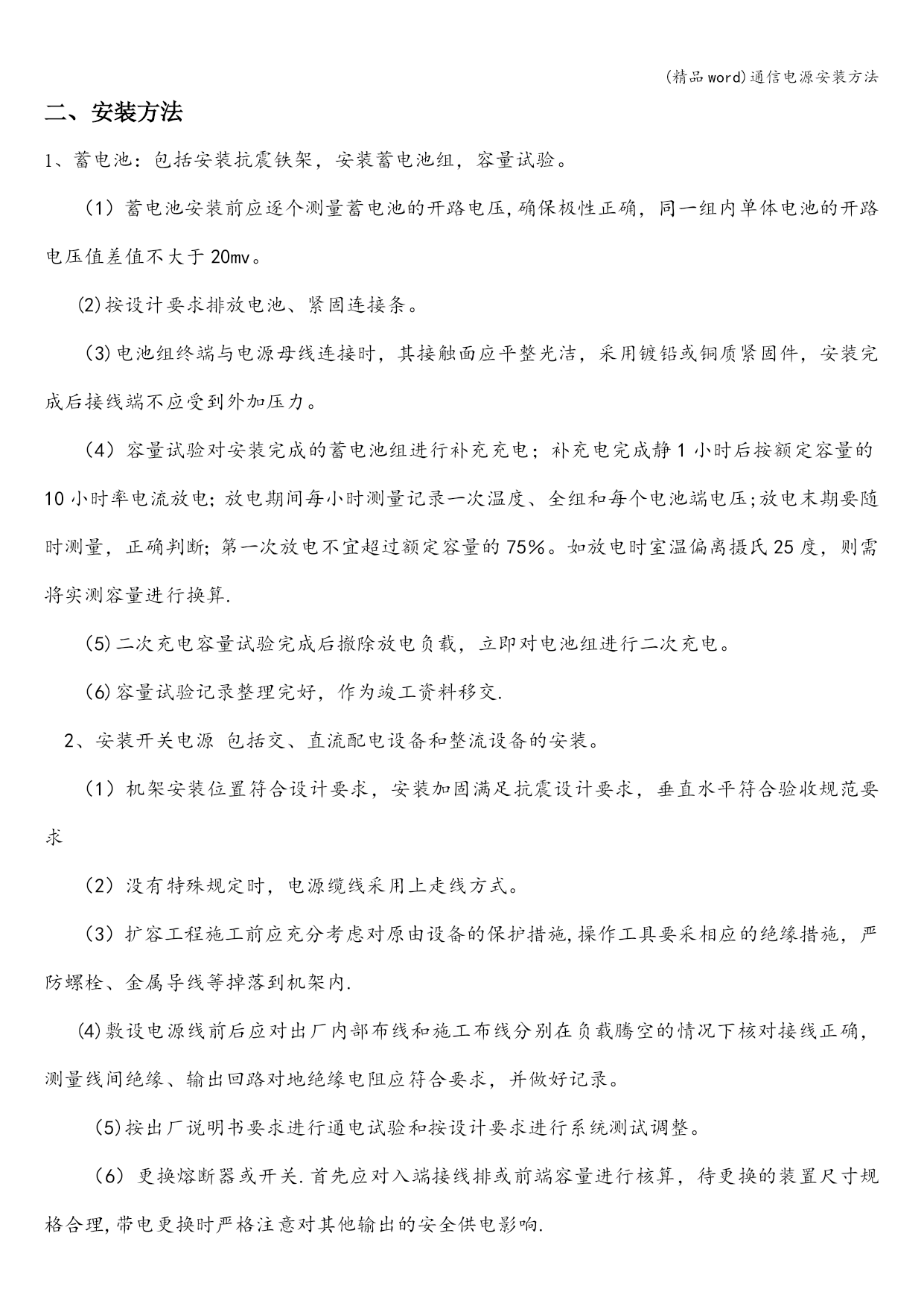

二、安装方法
蓄电池：包括安装抗震铁架，安装蓄电池组，容量试验。
（1）蓄电池安装前应逐个测量蓄电池的开路电压,确保极性正确，同一组内单体电池的开路电压值差值不大于20mv。
(2)按设计要求排放电池、紧固连接条。
（3)电池组终端与电源母线连接时，其接触面应平整光洁，采用镀铅或铜质紧固件，安装完成后接线端不应受到外加压力。
（4）容量试验对安装完成的蓄电池组进行补充充电；补充电完成静1小时后按额定容量的10小时率电流放电；放电期间每小时测量记录一次温度、全组和每个电池端电压;放电末期要随时测量，正确判断；第一次放电不宜超过额定容量的75％。如放电时室温偏离摄氏25度，则需将实测容量进行换算.
（5)二次充电容量试验完成后撤除放电负载，立即对电池组进行二次充电。
（6)容量试验记录整理完好，作为竣工资料移交.
2、安装开关电源包括交、直流配电设备和整流设备的安装。
（1）机架安装位置符合设计要求，安装加固满足抗震设计要求，垂直水平符合验收规范要求
（2）没有特殊规定时，电源缆线采用上走线方式。
（3）扩容工程施工前应充分考虑对原由设备的保护措施,操作工具要采相应的绝缘措施，严防螺栓、金属导线等掉落到机架内.
(4)敷设电源线前后应对出厂内部布线和施工布线分别在负载腾空的情况下核对接线正确，测量线间绝缘、输出回路对地绝缘电阻应符合要求，并做好记录。
（5)按出厂说明书要求进行通电试验和按设计要求进行系统测试调整。
（6）更换熔断器或开关.首先应对入端接线排或前端容量进行核算，待更换的装置尺寸规格合理,带电更换时严格注意对其他输出的安全供电影响.

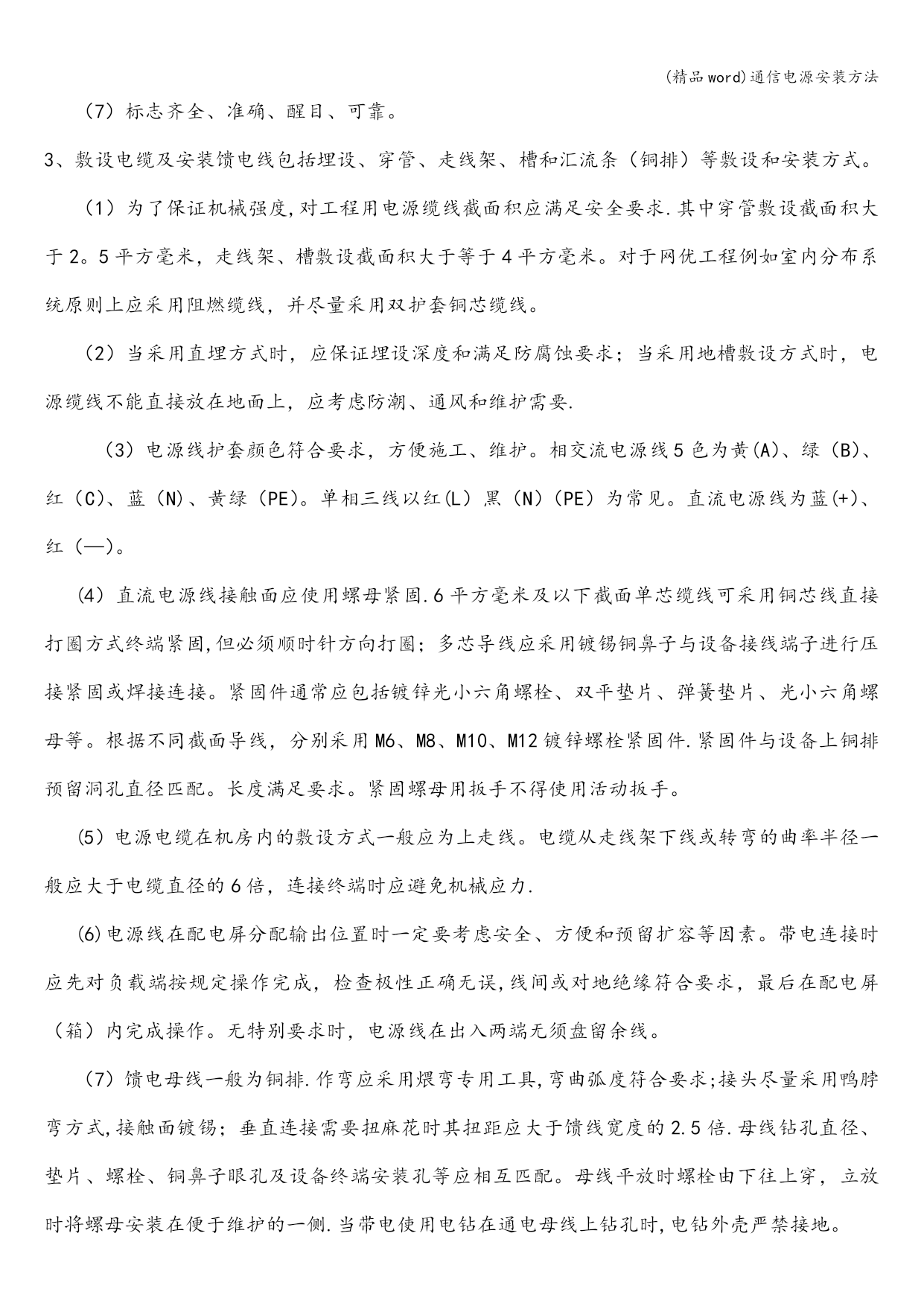

（7）标志齐全、准确、醒目、可靠。
3、敷设电缆及安装馈电线包括埋设、穿管、走线架、槽和汇流条（铜排）等敷设和安装方式。
（1）为了保证机械强度,对工程用电源缆线截面积应满足安全要求.其中穿管敷设截面积大于2。5平方毫米，走线架、槽敷设截面积大于等于4平方毫米。对于网优工程例如室内分布系统原则上应采用阻燃缆线，并尽量采用双护套铜芯缆线。
（2）当采用直埋方式时，应保证埋设深度和满足防腐蚀要求；当采用地槽敷设方式时，电源缆线不能直接放在地面上，应考虑防潮、通风和维护需要.
（3）电源线护套颜色符合要求，方便施工、维护。相交流电源线5色为黄(A）、绿（B）、红（C）、蓝（N)、黄绿（PE）。单相三线以红(L）黑（N）（PE）为常见。直流电源线为蓝(+）、红（—）。
(4）直流电源线接触面应使用螺母紧固.6平方毫米及以下截面单芯缆线可采用铜芯线直接打圈方式终端紧固,但必须顺时针方向打圈；多芯导线应采用镀锡铜鼻子与设备接线端子进行压接紧固或焊接连接。紧固件通常应包括镀锌光小六角螺栓、双平垫片、弹簧垫片、光小六角螺母等。根据不同截面导线，分别采用M6、M8、M10、M12镀锌螺栓紧固件.紧固件与设备上铜排预留洞孔直径匹配。长度满足要求。紧固螺母用扳手不得使用活动扳手。
(5）电源电缆在机房内的敷设方式一般应为上走线。电缆从走线架下线或转弯的曲率半径一般应大于电缆直径的6倍，连接终端时应避免机械应力.
(6)电源线在配电屏分配输出位置时一定要考虑安全、方便和预留扩容等因素。带电连接时应先对负载端按规定操作完成，检查极性正确无误,线间或对地绝缘符合要求，最后在配电屏（箱）内完成操作。无特别要求时，电源线在出入两端无须盘留余线。
（7）馈电母线一般为铜排.作弯应采用煨弯专用工具,弯曲弧度符合要求;接头尽量采用鸭脖弯方式,接触面镀锡；垂直连接需要扭麻花时其扭距应大于馈线宽度的2.5倍.母线钻孔直径、垫片、螺栓、铜鼻子眼孔及设备终端安装孔等应相互匹配。母线平放时螺栓由下往上穿，立放时将螺母安装在便于维护的一侧.当带电使用电钻在通电母线上钻孔时,电钻外壳严禁接地。

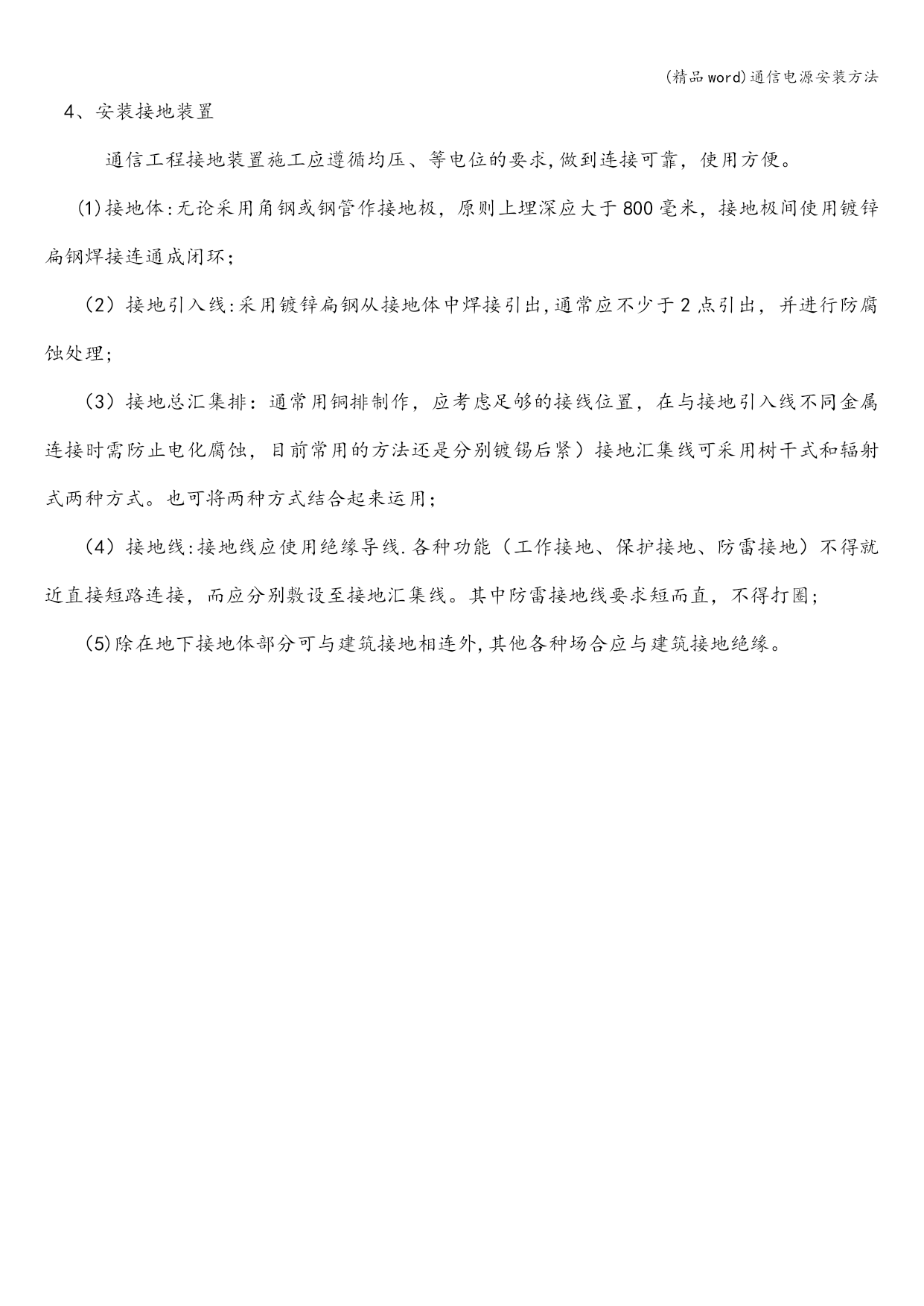

4、安装接地装置
通信工程接地装置施工应遵循均压、等电位的要求,做到连接可靠，使用方便。
(1)接地体:无论采用角钢或钢管作接地极，原则上埋深应大于800毫米，接地极间使用镀锌扁钢焊接连通成闭环；
（2）接地引入线:采用镀锌扁钢从接地体中焊接引出,通常应不少于2点引出，并进行防腐蚀处理;
（3）接地总汇集排：通常用铜排制作，应考虑足够的接线位置，在与接地引入线不同金属连接时需防止电化腐蚀，目前常用的方法还是分别镀锡后紧）接地汇集线可采用树干式和辐射式两种方式。也可将两种方式结合起来运用；
（4）接地线:接地线应使用绝缘导线.各种功能（工作接地、保护接地、防雷接地）不得就近直接短路连接，而应分别敷设至接地汇集线。其中防雷接地线要求短而直，不得打圈;
（5)除在地下接地体部分可与建筑接地相连外,其他各种场合应与建筑接地绝缘。
