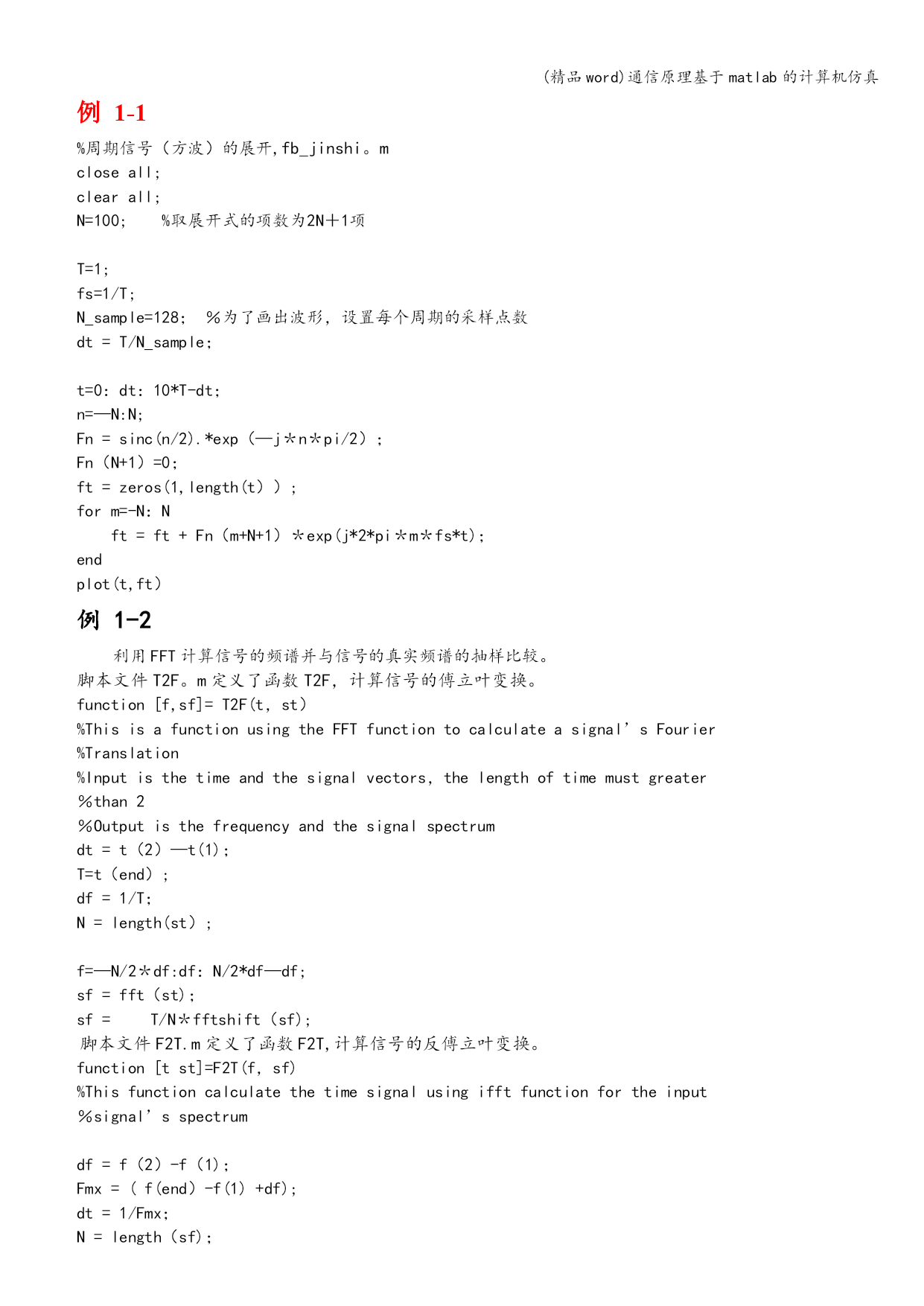

例1SEQ例\*ARABIC\s11
%周期信号（方波）的展开,fb_jinshi。m
closeall;
clearall;
N=100;%取展开式的项数为2N＋1项

T=1;
fs=1/T;
N_sample=128；％为了画出波形，设置每个周期的采样点数
dt=T/N_sample；

t=0：dt：10*T-dt；
n=—N:N;
Fn=sinc(n/2).*exp（—j＊n＊pi/2）；
Fn（N+1）=0；
ft=zeros(1,length(t））;
form=-N：N
ft=ft+Fn（m+N+1）＊exp(j*2*pi＊m＊fs*t)；
end
plot(t,ft）
例12
利用FFT计算信号的频谱并与信号的真实频谱的抽样比较。
脚本文件T2F。m定义了函数T2F，计算信号的傅立叶变换。
function[f,sf]=T2F(t，st）
%ThisisafunctionusingtheFFTfunctiontocalculateasignal’sFourier
%Translation
%Inputisthetimeandthesignalvectors，thelengthoftimemustgreater
％than2
％Outputisthefrequencyandthesignalspectrum
dt=t（2）—t(1)；
T=t（end）;
df=1/T；
N=length(st）;

f=—N/2＊df:df：N/2*df—df;
sf=fft（st)；
sf= T/N＊fftshift（sf);
脚本文件F2T.m定义了函数F2T,计算信号的反傅立叶变换。
function[tst]=F2T(f，sf)
%Thisfunctioncalculatethetimesignalusingifftfunctionfortheinput
％signal’sspectrum

df=f（2）-f（1)；
Fmx=(f(end）-f(1)+df);
dt=1/Fmx；
N=length（sf)；
T=dt*N；

%t=—T/2：dt:T/2—dt;
t=0：dt：T-dt；

sff=fftshift（sf）；
st=Fmx*ifft（sff）;

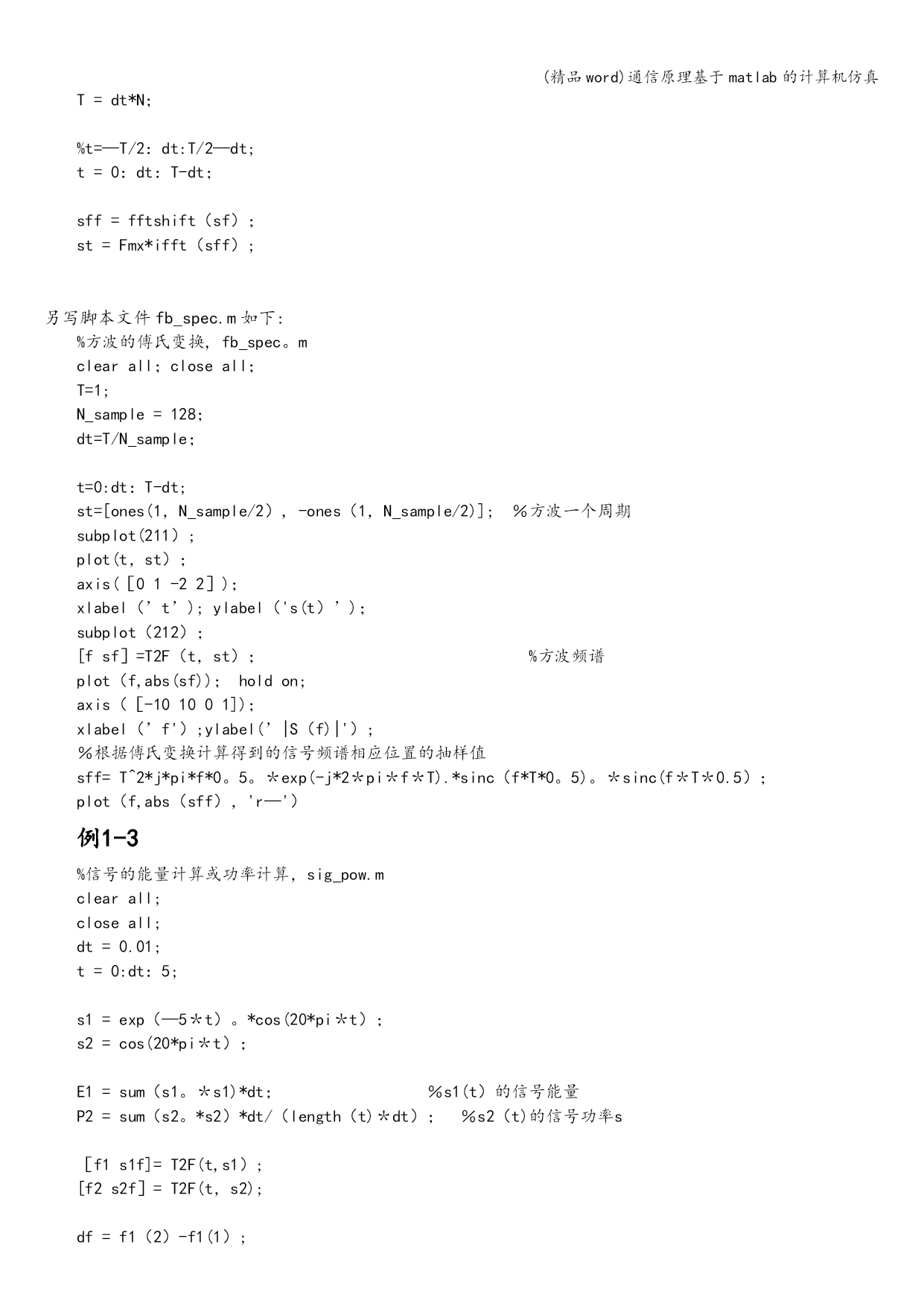

另写脚本文件fb_spec.m如下:
%方波的傅氏变换,fb_spec。m
clearall；closeall；
T=1;
N_sample=128；
dt=T/N_sample；

t=0:dt：T-dt;
st=[ones(1，N_sample/2）,-ones（1，N_sample/2)];％方波一个周期
subplot(211）;
plot(t，st）；
axis(［01-22］)；
xlabel（’t’);ylabel（'s(t）’)；
subplot（212）；
[fsf］=T2F（t，st）；%方波频谱
plot（f,abs(sf))；holdon;
axis（［-101001])；
xlabel（’f'）;ylabel(’|S（f)|'）;
％根据傅氏变换计算得到的信号频谱相应位置的抽样值
sff=T^2*j*pi*f*0。5。＊exp(-j*2＊pi＊f＊T).*sinc（f*T*0。5)。＊sinc(f＊T＊0.5）；
plot（f,abs（sff），'r—'）
例13
%信号的能量计算或功率计算，sig_pow.m
clearall;
closeall;
dt=0.01;
t=0:dt：5;

s1=exp（—5＊t）。*cos(20*pi＊t）；
s2=cos(20*pi＊t）；

E1=sum（s1。＊s1)*dt；％s1(t）的信号能量
P2=sum（s2。*s2）*dt/（length（t)＊dt）；％s2（t)的信号功率s

［f1s1f]=T2F(t,s1）;
[f2s2f］=T2F(t，s2);

df=f1（2）-f1(1）;

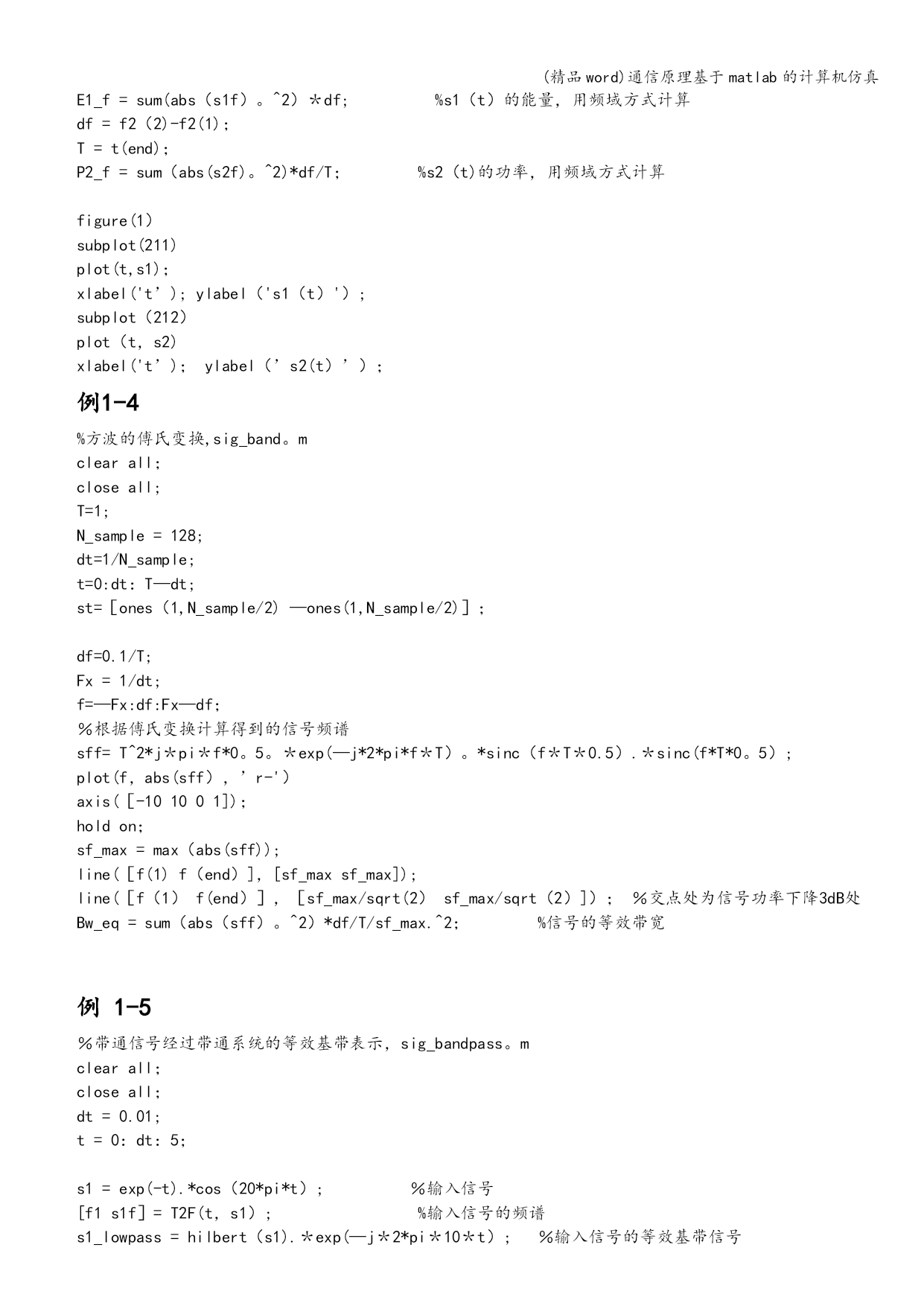

E1_f=sum(abs（s1f）。^2）＊df;%s1（t）的能量，用频域方式计算
df=f2（2)-f2(1)；
T=t(end)；
P2_f=sum（abs(s2f)。^2)*df/T；%s2（t)的功率，用频域方式计算

figure(1）
subplot(211)
plot(t,s1)；
xlabel('t’);ylabel（'s1（t）'）;
subplot（212）
plot（t，s2)
xlabel('t’)；ylabel（’s2(t）’）；
例14
%方波的傅氏变换,sig_band。m
cl
