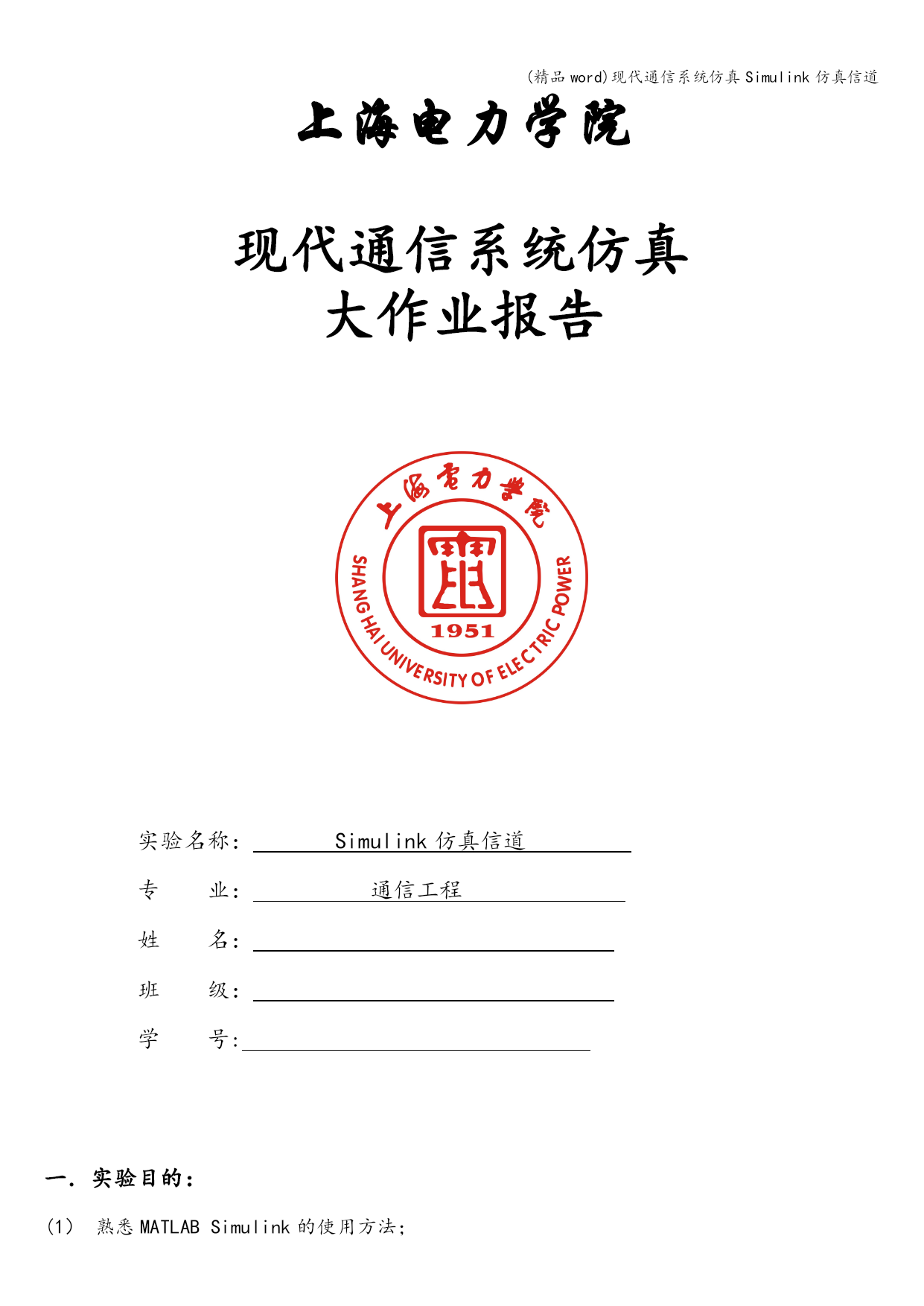

上海电力学院

现代通信系统仿真
大作业报告

实验名称：Simulink仿真信道
专业：通信工程
姓名：
班级：
学号:

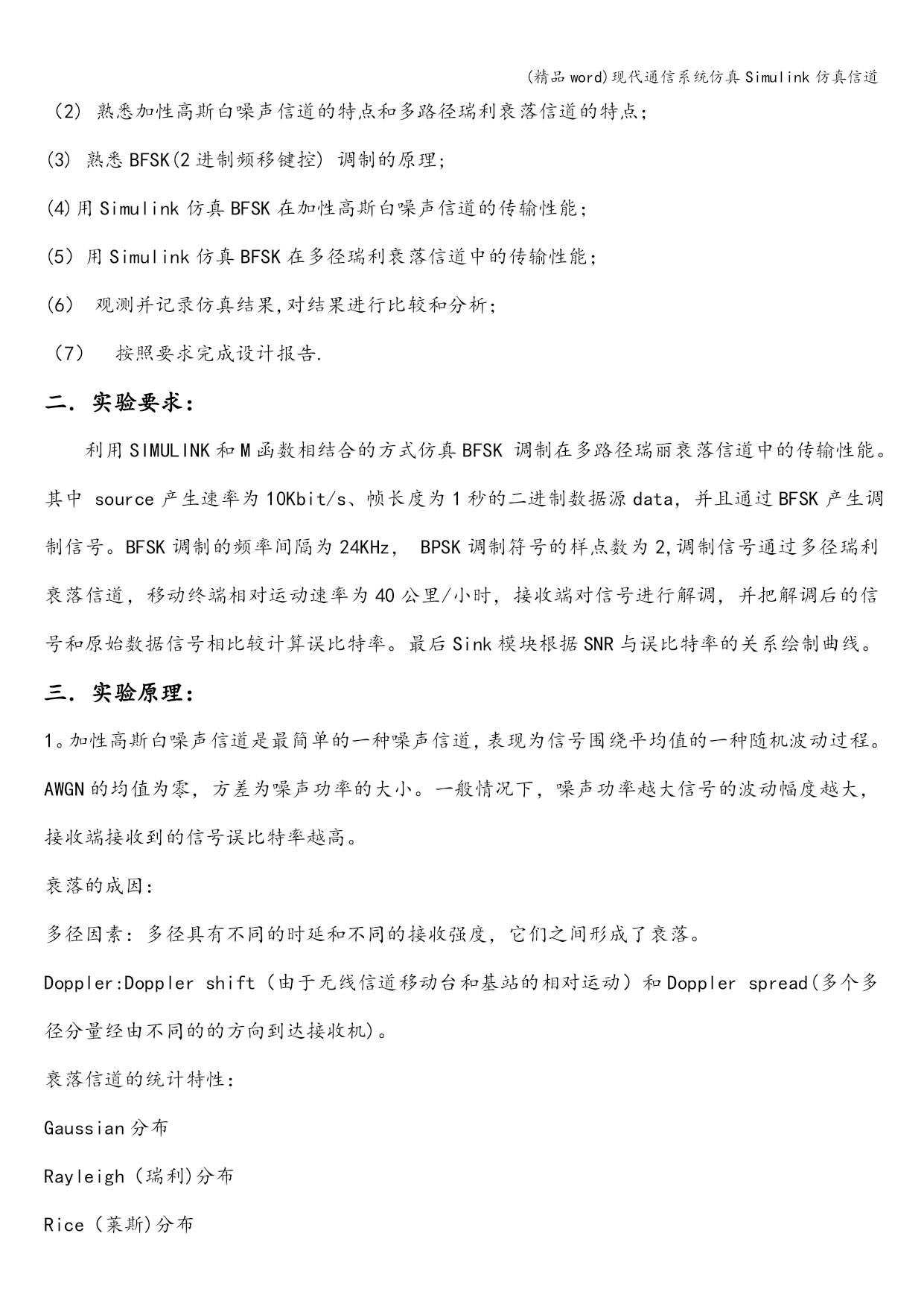

一．实验目的：
(1）熟悉MATLABSimulink的使用方法；
（2)熟悉加性高斯白噪声信道的特点和多路径瑞利衰落信道的特点；
(3)熟悉BFSK(2进制频移键控)调制的原理;
(4)用Simulink仿真BFSK在加性高斯白噪声信道的传输性能；
(5）用Simulink仿真BFSK在多径瑞利衰落信道中的传输性能；
(6）观测并记录仿真结果,对结果进行比较和分析；
（7）按照要求完成设计报告.
二．实验要求：
利用SIMULINK和M函数相结合的方式仿真BFSK调制在多路径瑞丽衰落信道中的传输性能。其中source产生速率为10Kbit/s、帧长度为1秒的二进制数据源data，并且通过BFSK产生调制信号。BFSK调制的频率间隔为24KHz，BPSK调制符号的样点数为2,调制信号通过多径瑞利衰落信道，移动终端相对运动速率为40公里/小时，接收端对信号进行解调，并把解调后的信号和原始数据信号相比较计算误比特率。最后Sink模块根据SNR与误比特率的关系绘制曲线。
三．实验原理：
1。加性高斯白噪声信道是最简单的一种噪声信道，表现为信号围绕平均值的一种随机波动过程。AWGN的均值为零，方差为噪声功率的大小。一般情况下，噪声功率越大信号的波动幅度越大，接收端接收到的信号误比特率越高。
衰落的成因：
多径因素：多径具有不同的时延和不同的接收强度，它们之间形成了衰落。
Doppler:Dopplershift（由于无线信道移动台和基站的相对运动）和Dopplerspread(多个多径分量经由不同的的方向到达接收机)。
衰落信道的统计特性：
Gaussian分布
Rayleigh（瑞利)分布
Rice（莱斯)分布

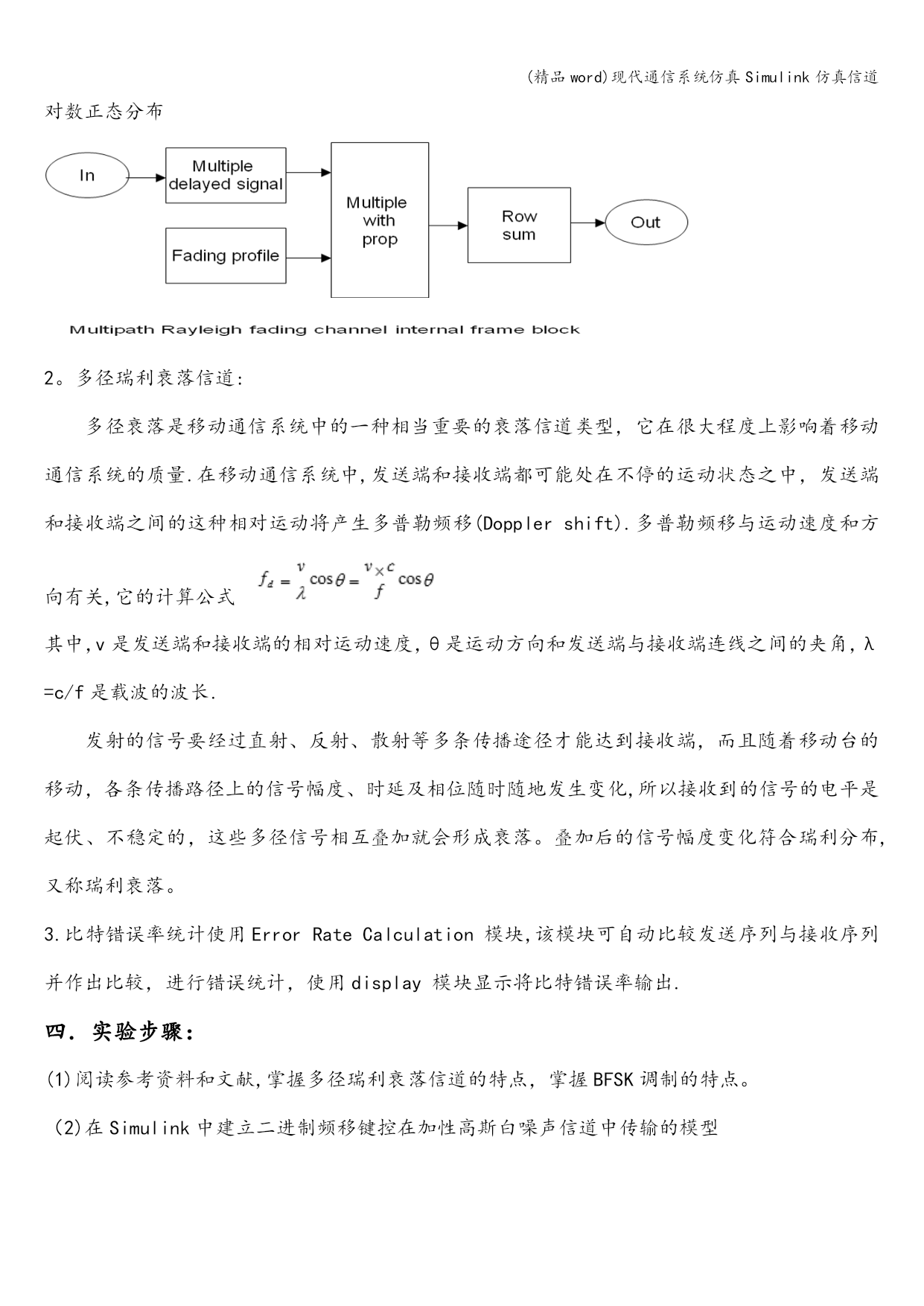

对数正态分布

2。多径瑞利衰落信道:
多径衰落是移动通信系统中的一种相当重要的衰落信道类型，它在很大程度上影响着移动通信系统的质量.在移动通信系统中,发送端和接收端都可能处在不停的运动状态之中，发送端和接收端之间的这种相对运动将产生多普勒频移(Dopplershift).多普勒频移与运动速度和方向有关,它的计算公式
其中，v是发送端和接收端的相对运动速度，θ是运动方向和发送端与接收端连线之间的夹角，λ=c/f是载波的波长.
发射的信号要经过直射、反射、散射等多条传播途径才能达到接收端，而且随着移动台的移动，各条传播路径上的信号幅度、时延及相位随时随地发生变化,所以接收到的信号的电平是起伏、不稳定的，这些多径信号相互叠加就会形成衰落。叠加后的信号幅度变化符合瑞利分布,又称瑞利衰落。
3.比特错误率统计使用ErrorRateCalculation模块,该模块可自动比较发送序列与接收序列并作出比较，进行错误统计，使用display模块显示将比特错误率输出.
四．实验步骤：
(1)阅读参考资料和文献,掌握多径瑞利衰落信道的特点，掌握BFSK调制的特点。

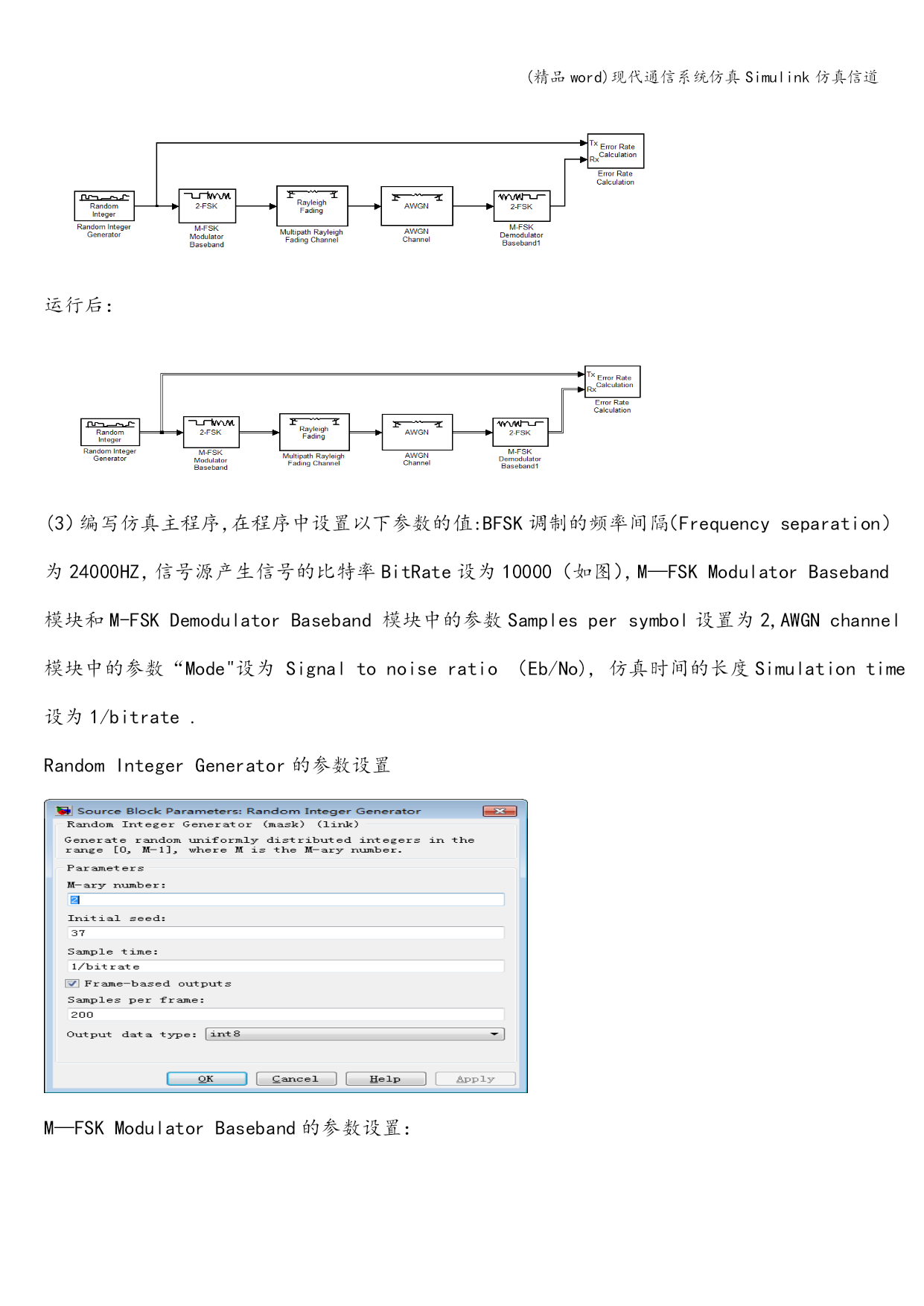

（2)在Simulink中建立二进制频移键控在加性高斯白噪声信道中传输的模型

运行后：

(3）编写仿真主程序，在程序中设置以下参数的值:BFSK调制的频率间隔（Frequencyseparation）为24000HZ，信号源产生信号的比特率BitRate设为10000（如图），M—FSKModulatorBaseband模块和M-FSKDemodulatorBaseband模块中的参数Samplespersymbol设置为2,AWGNchannel模块中的参数“Mode"设为Signaltonoiseratio（Eb/No),仿真时间的长度Simulationtime设为1/bitrate.
RandomIntegerGenerator的参数设置

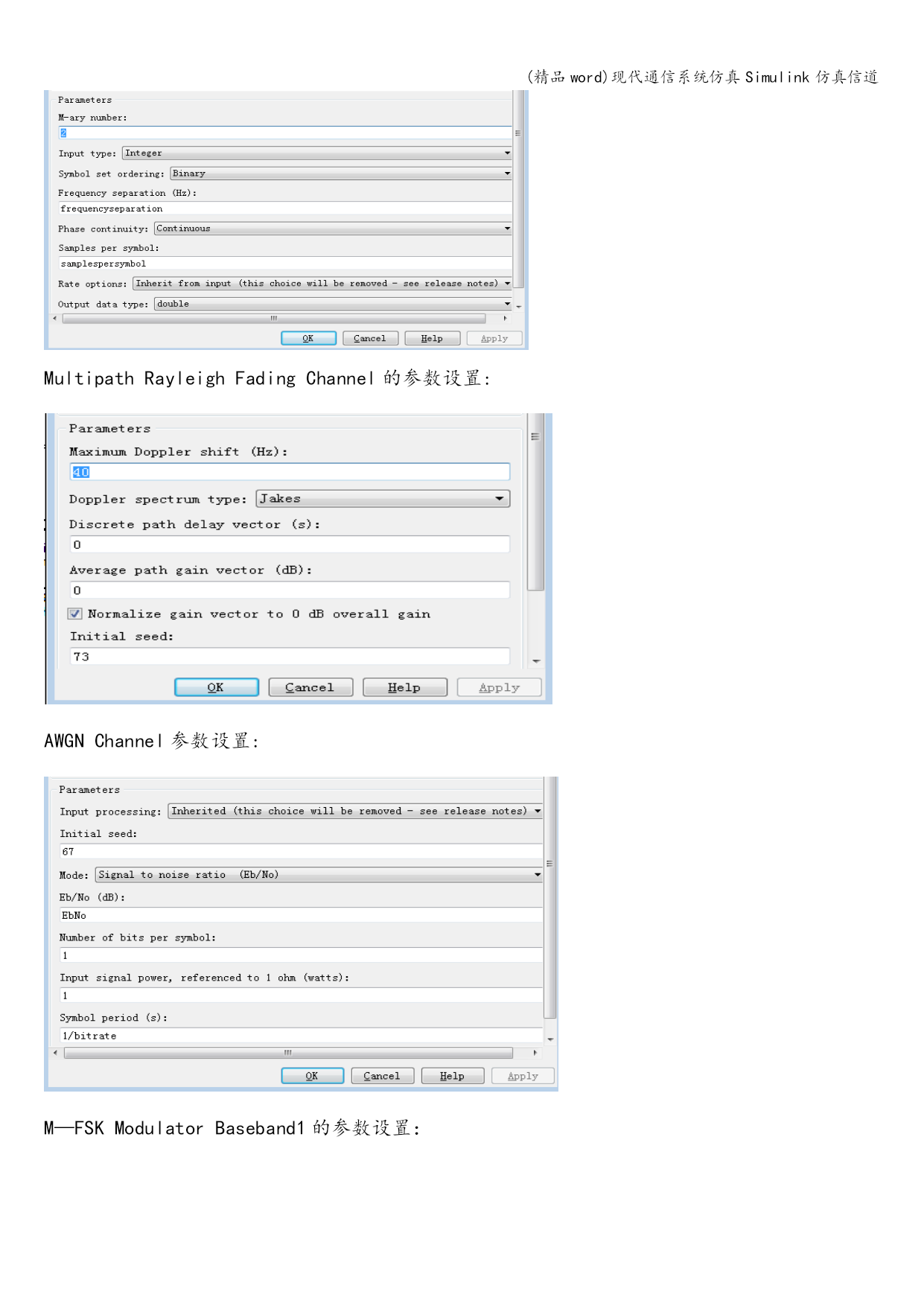

M—FSKModulatorBaseband的参数设置：

MultipathRayleighFadingChannel的参数设置:

AWGNChannel参数设置:

M—FSKModulatorBaseband1的参数设置：

ErrorRateCalculation的参数设置:

输入〉>bertool，设置好参数，可以得到理论值：

五．实验结果:
运行程序可以得到以下两个图形：

源程序:
closeall；
clear；
clc;
bitrate=10000;％信源产生信号的Bit率等于10kbit/s
frequencyseparation=24000;％BFSK调制的频率间隔等于24KH
sam
