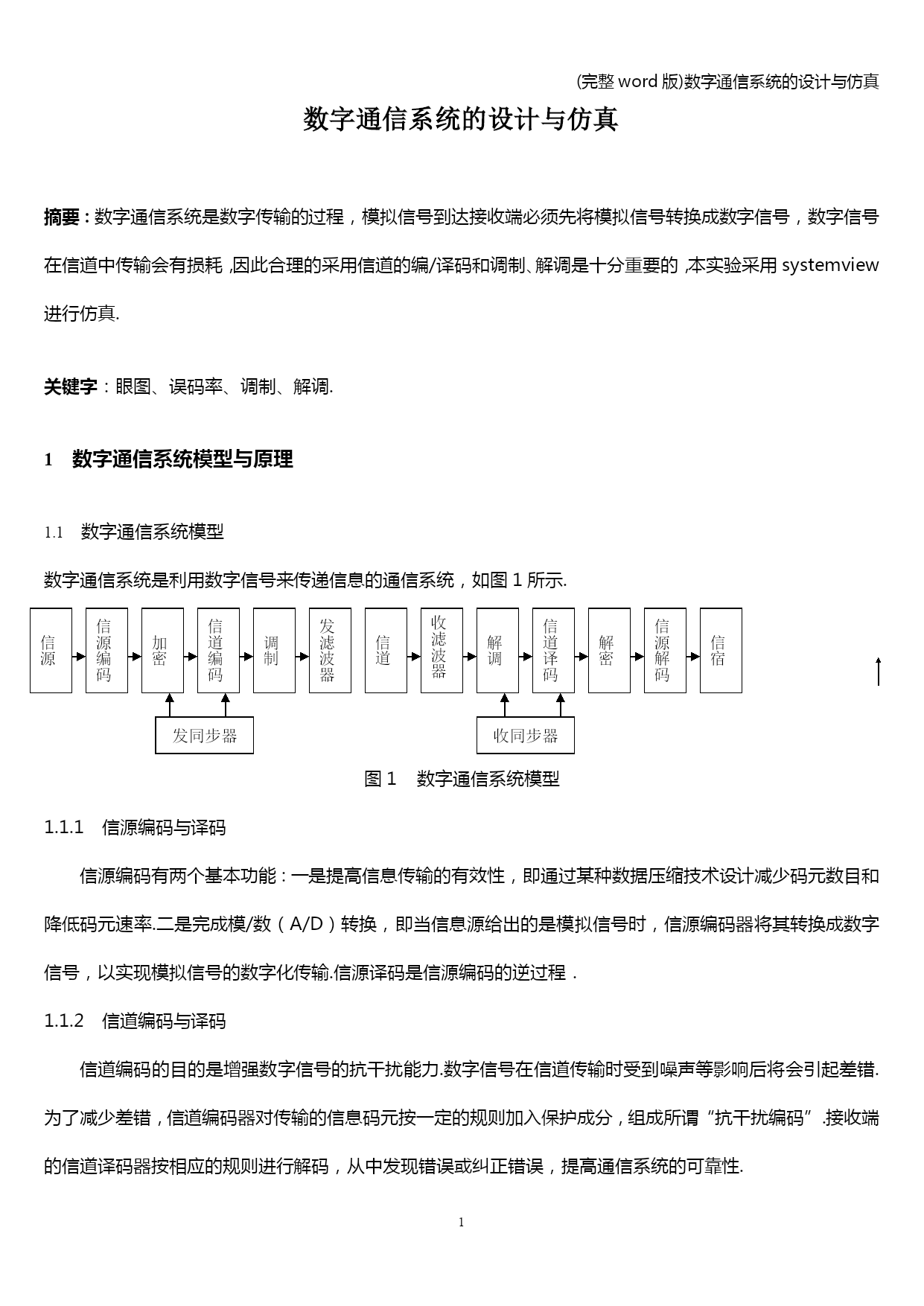

数字通信系统的设计与仿真

摘要：数字通信系统是数字传输的过程，模拟信号到达接收端必须先将模拟信号转换成数字信号，数字信号在信道中传输会有损耗，因此合理的采用信道的编/译码和调制、解调是十分重要的，本实验采用systemview进行仿真.
关键字：眼图、误码率、调制、解调.
数字通信系统模型与原理
数字通信系统模型
数字通信系统是利用数字信号来传递信息的通信系统，如图1所示.
解密
信源解码
信宿
收同步器
发同步器
信源
信源编码
加密
信道编码
发滤波器
信道
收滤波器
解调
信道译码
调制

图1数字通信系统模型
1.1.1信源编码与译码
信源编码有两个基本功能：一是提高信息传输的有效性，即通过某种数据压缩技术设计减少码元数目和降低码元速率.二是完成模/数（A/D）转换，即当信息源给出的是模拟信号时，信源编码器将其转换成数字信号，以实现模拟信号的数字化传输.信源译码是信源编码的逆过程．
1.1.2信道编码与译码
信道编码的目的是增强数字信号的抗干扰能力.数字信号在信道传输时受到噪声等影响后将会引起差错.为了减少差错，信道编码器对传输的信息码元按一定的规则加入保护成分，组成所谓“抗干扰编码”.接收端的信道译码器按相应的规则进行解码，从中发现错误或纠正错误，提高通信系统的可靠性.

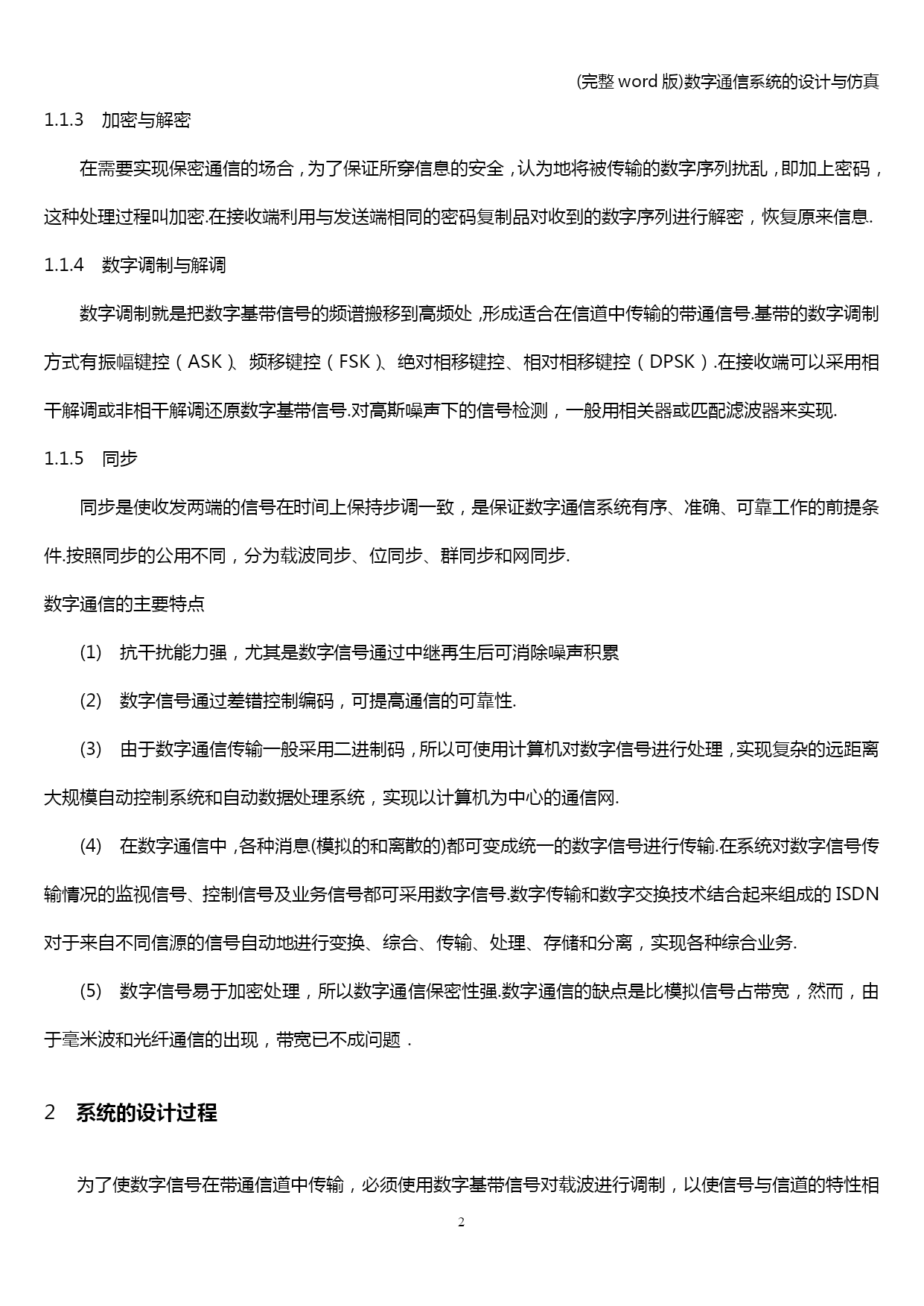

1.1.3加密与解密
在需要实现保密通信的场合，为了保证所穿信息的安全，认为地将被传输的数字序列扰乱，即加上密码，这种处理过程叫加密.在接收端利用与发送端相同的密码复制品对收到的数字序列进行解密，恢复原来信息.
1.1.4数字调制与解调
数字调制就是把数字基带信号的频谱搬移到高频处，形成适合在信道中传输的带通信号.基带的数字调制方式有振幅键控（ASK）、频移键控（FSK）、绝对相移键控、相对相移键控（DPSK）.在接收端可以采用相干解调或非相干解调还原数字基带信号.对高斯噪声下的信号检测，一般用相关器或匹配滤波器来实现.
1.1.5同步
同步是使收发两端的信号在时间上保持步调一致，是保证数字通信系统有序、准确、可靠工作的前提条件.按照同步的公用不同，分为载波同步、位同步、群同步和网同步.
数字通信的主要特点
(1)抗干扰能力强，尤其是数字信号通过中继再生后可消除噪声积累
(2)数字信号通过差错控制编码，可提高通信的可靠性.
(3)由于数字通信传输一般采用二进制码，所以可使用计算机对数字信号进行处理，实现复杂的远距离大规模自动控制系统和自动数据处理系统，实现以计算机为中心的通信网.
(4)在数字通信中，各种消息(模拟的和离散的)都可变成统一的数字信号进行传输.在系统对数字信号传输情况的监视信号、控制信号及业务信号都可采用数字信号.数字传输和数字交换技术结合起来组成的ISDN对于来自不同信源的信号自动地进行变换、综合、传输、处理、存储和分离，实现各种综合业务.
(5)数字信号易于加密处理，所以数字通信保密性强.数字通信的缺点是比模拟信号占带宽，然而，由于毫米波和光纤通信的出现，带宽已不成问题．

2系统的设计过程

为了使数字信号在带通信道中传输，必须使用数字基带信号对载波进行调制，以使信号与信道的特性相匹配.这种用数字基带信号控制载波，把数字基带信号变换为数字带同信号的过程称为数字调制.在接收端通过解调器把带通信号还原成数字基带信号的过程称为数字解调.通常把包括调制和解调过程的数字传输系统叫做数字带通传输系统.
一般来说，数字调制与模拟调制技术有的方法：把数字基带信号当作模拟信号的特殊情况处理；是利用数字信号的离散取值特点通过开关键控载波，2．1信源编码
模拟拟信号转换成数字信号包括三个步骤:抽样,量化,编码.
(1)抽样：把模拟信号在时间上离散化,变换为模拟抽样信号.
(2)量化:将抽样信号在幅度上离散化,变换成量化信号.
(3)编码:用二进制码元来表示有限的量化电平.
抽样定理指出：设一个连续模拟信号m（t）中的最高频率〈fh,则以间隔时间T〈1/2fh的周期性冲激脉冲对它抽样时，m（t）将被这些抽样值所完全确定.由于抽样时间间隔相等，所以此定理又称均匀抽样定理.例如模拟信号的最高频率为10hz，则采样频率为30hz.
2.2信道格雷码的编/译码数字信号在传输过程中,由于受到干扰的影响,码元波形将变坏,,接收端收到后可能发生错误判决,故采用GRAY编\译码方式来进行差错控制.格雷码的编码和译码设备都不太复杂，而且检错的能力较强.格雷码除了具有线性码的一般性质外，还具有循环性.循环性是指任一码组循环一位（即将最右端的一个码元移至左端，或反之）后，仍为该码中的一个码组.

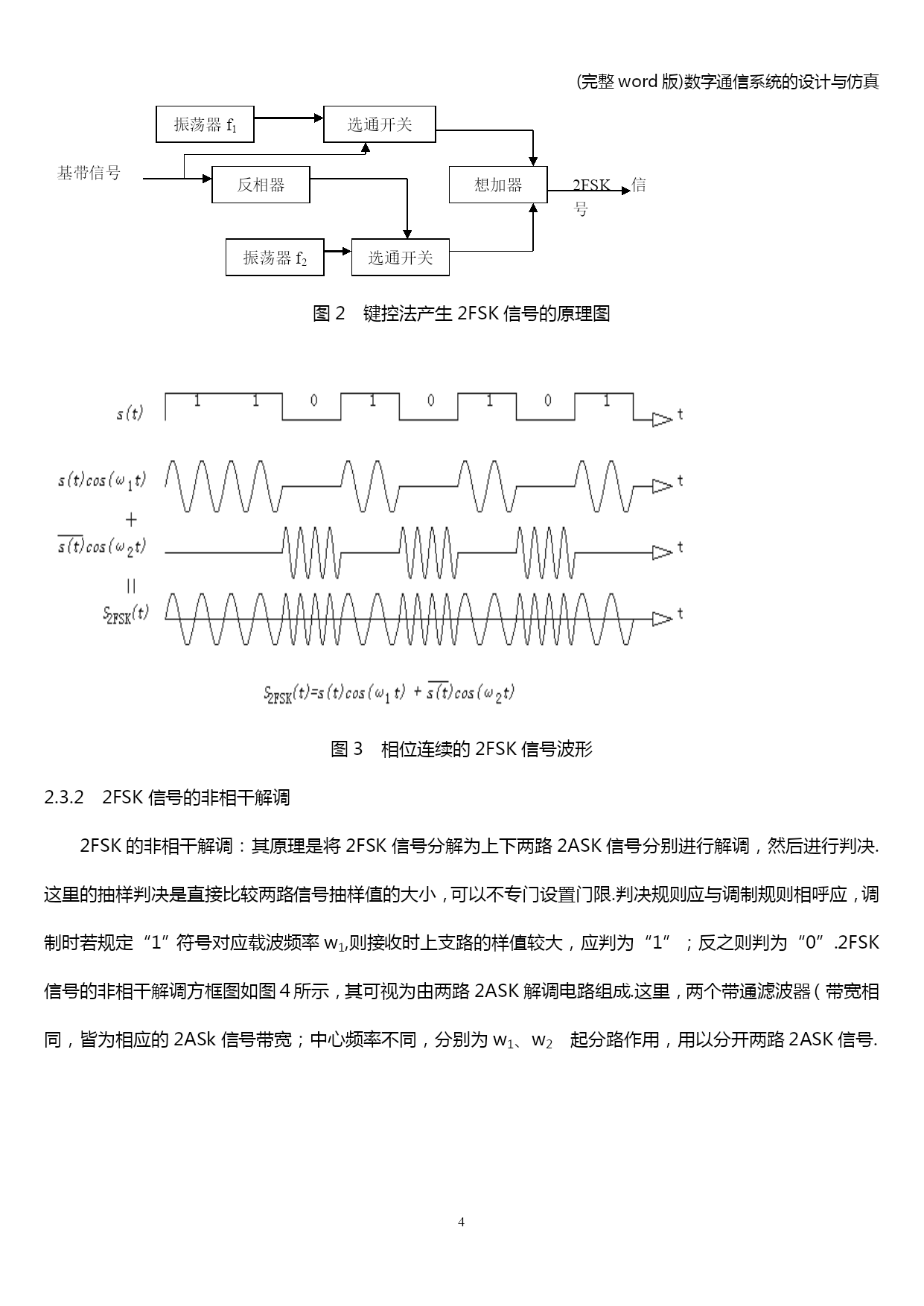

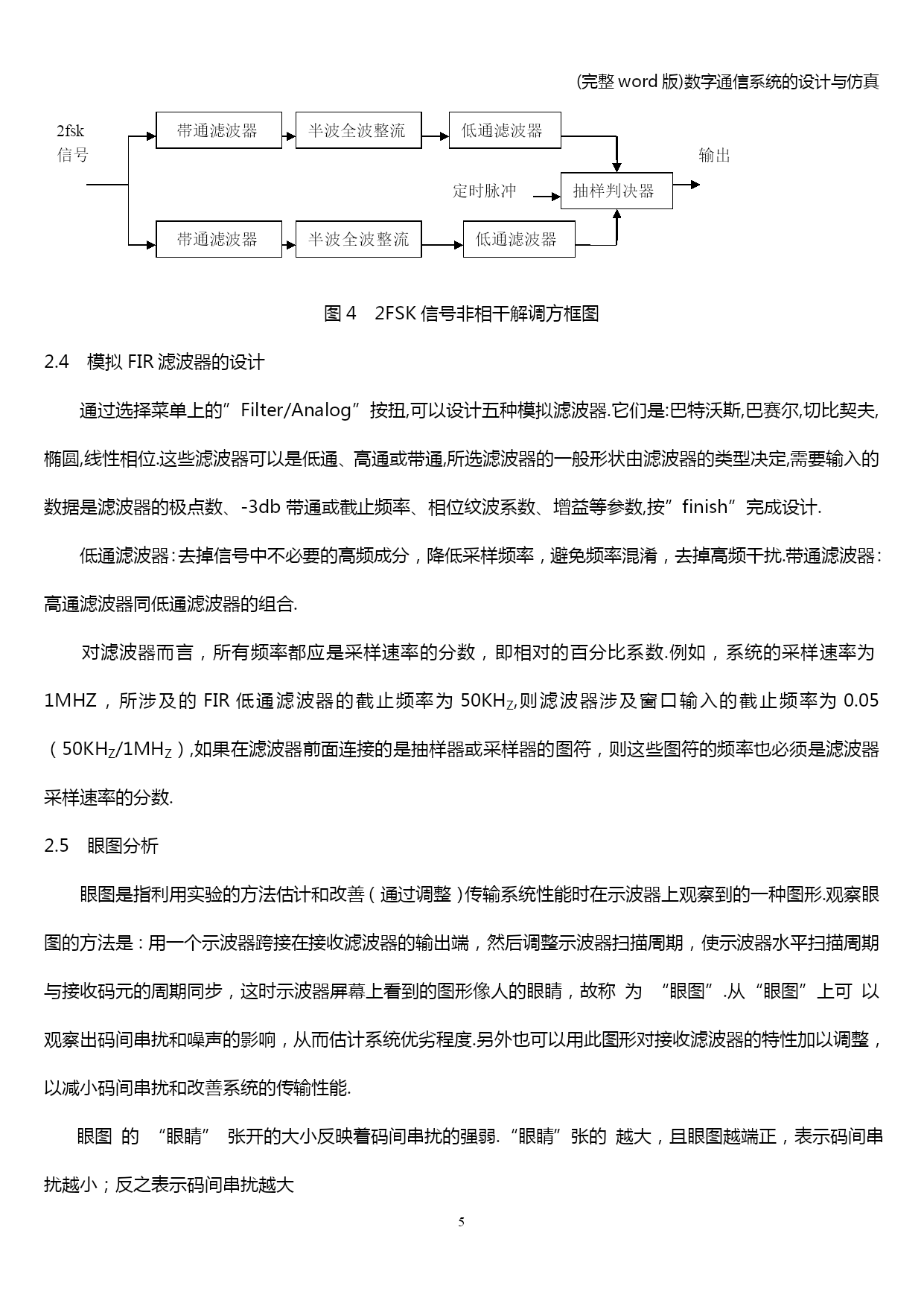

2.32FSK信号的调制与非相干
