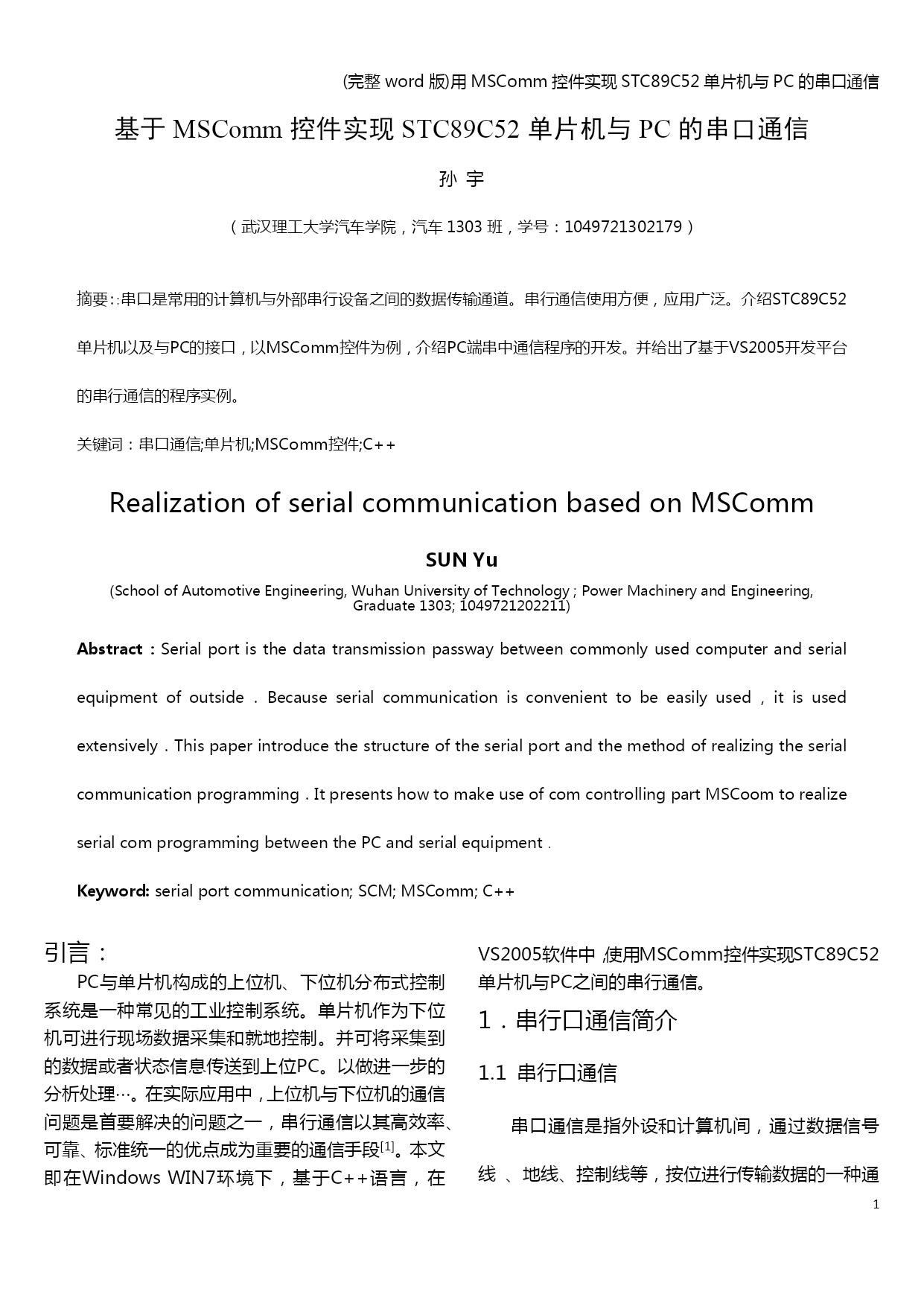

基于MSComm控件实现STC89C52单片机与PC的串口通信
孙宇
（武汉理工大学汽车学院，汽车1303班，学号：1049721302179）

摘要：：串口是常用的计算机与外部串行设备之间的数据传输通道。串行通信使用方便，应用广泛。介绍STC89C52单片机以及与PC的接口，以MSComm控件为例，介绍PC端串中通信程序的开发。并给出了基于VS2005开发平台的串行通信的程序实例。
关键词：串口通信;单片机;MSComm控件;C++
RealizationofserialcommunicationbasedonMSComm
SUNYu
(SchoolofAutomotiveEngineering,WuhanUniversityofTechnology;PowerMachineryandEngineering,Graduate1303;1049721202211)
Abstract：Serialportisthedatatransmissionpasswaybetweencommonlyusedcomputerandserialequipmentofoutside．Becauseserialcommunicationisconvenienttobeeasilyused，itisusedextensively．Thispaperintroducethestructureoftheserialportandthemethodofrealizingtheserialcommunicationprogramming．ItpresentshowtomakeuseofcomcontrollingpartMSCoomtorealizeserialcomprogrammingbetweenthePCandserialequipment．
Keyword:serialportcommunication;SCM;MSComm;C++

引言：
PC与单片机构成的上位机、下位机分布式控制系统是一种常见的工业控制系统。单片机作为下位机可进行现场数据采集和就地控制。并可将采集到的数据或者状态信息传送到上位PC。以做进一步的分析处理⋯。在实际应用中，上位机与下位机的通信问题是首要解决的问题之一，串行通信以其高效率、可靠、标准统一的优点成为重要的通信手段[1]。本文即在WindowsWIN7环境下，基于C++语言，在VS2005软件中，使用MSComm控件实现STC89C52单片机与PC之间的串行通信。
1．串行口通信简介
1.1串行口通信
串口通信是指外设和计算机间，通过数据信号线、地线、控制线等，按位进行传输数据的一种通讯方式。这种通信方式使用的数据线少，在远距离通信中可以节约通信成本，但其传输速度比并行传输低。
串口是计算机上一种非常通用的设备通信协议。大多数计算机包含两个基于RS-232协议的串口。串口同时也是仪器仪表设备通用的通信协议。同时，串口通信协议可以用于获取远程采集设备的数据。
RS-232（ANSI/EIA-232标准）是IBM-PC及其兼容机上的串行连接标准。可用于许多用途，比如连接鼠标、打印机或者Modem，同时也可以接工业仪器仪表。用于驱动和连线的改进，实际应用中RS-232的传输长度或者速度常常超过标准的值。RS-232只限于PC串口和设备间点对点的通信。
1.2异步通信
在异步通信中，数据通常以字符为单位组成数据帧进行传输。发送端和接收端由各自的时钟来控制发送和接收[2]。

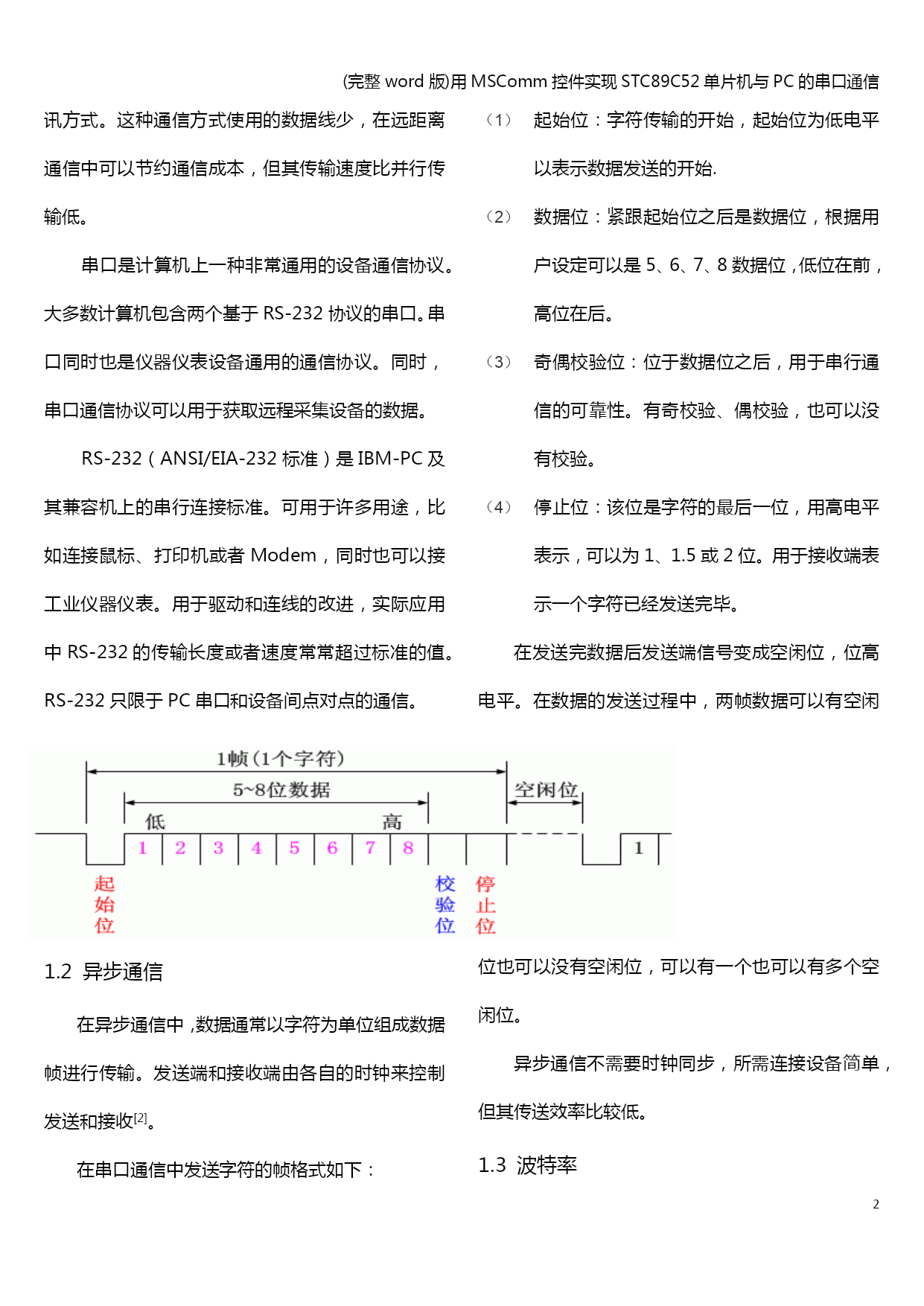

在串口通信中发送字符的帧格式如下：
起始位：字符传输的开始，起始位为低电平以表示数据发送的开始.
数据位：紧跟起始位之后是数据位，根据用户设定可以是5、6、7、8数据位，低位在前，高位在后。
奇偶校验位：位于数据位之后，用于串行通信的可靠性。有奇校验、偶校验，也可以没有校验。
停止位：该位是字符的最后一位，用高电平表示，可以为1、1.5或2位。用于接收端表示一个字符已经发送完毕。
在发送完数据后发送端信号变成空闲位，位高电平。在数据的发送过程中，两帧数据可以有空闲位也可以没有空闲位，可以有一个也可以有多个空闲位。
异步通信不需要时钟同步，所需连接设备简单，但其传送效率比较低。
1.3波特率
通信线上的字符数据是按位传送的，每一位的宽度(即位信号持续时间)由数据传送速率确定，数据传送速率用波特率(BaudRate)来表示。国际上规定了一些标志波特率系列，其常见波特率有4800
