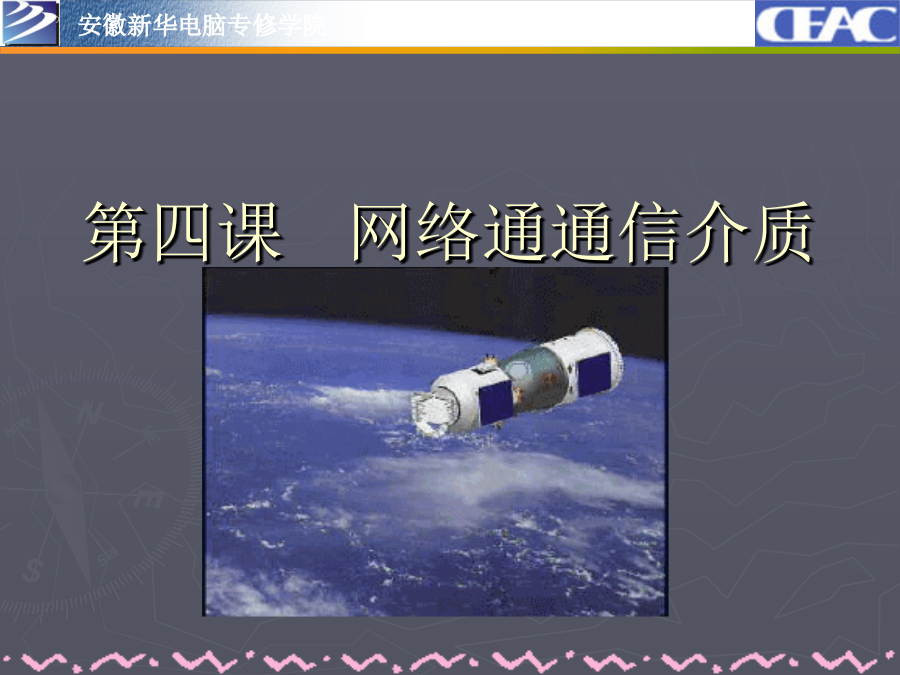

06第四课 网络通信介质.ppt

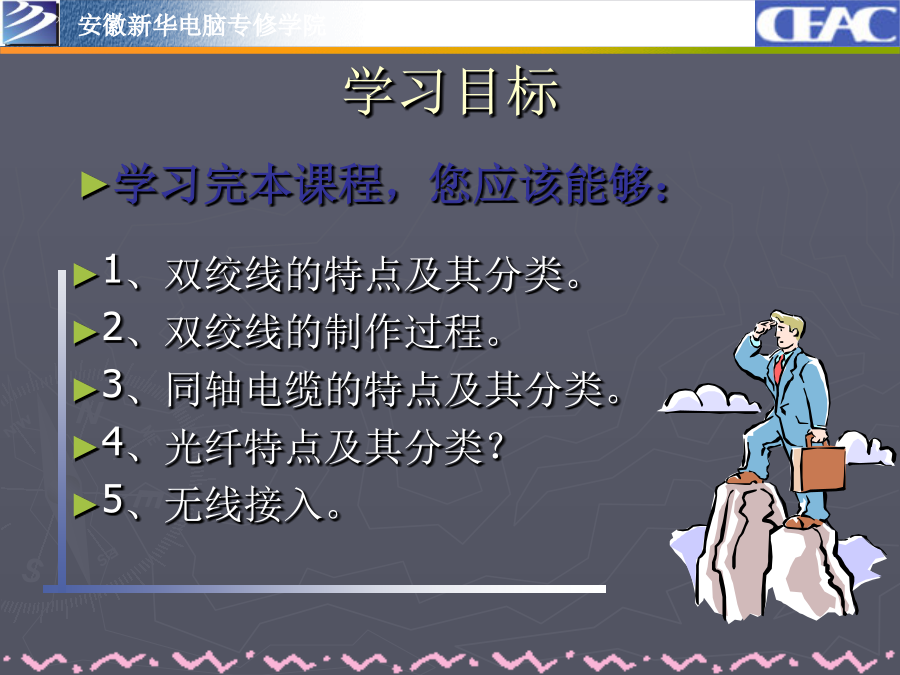

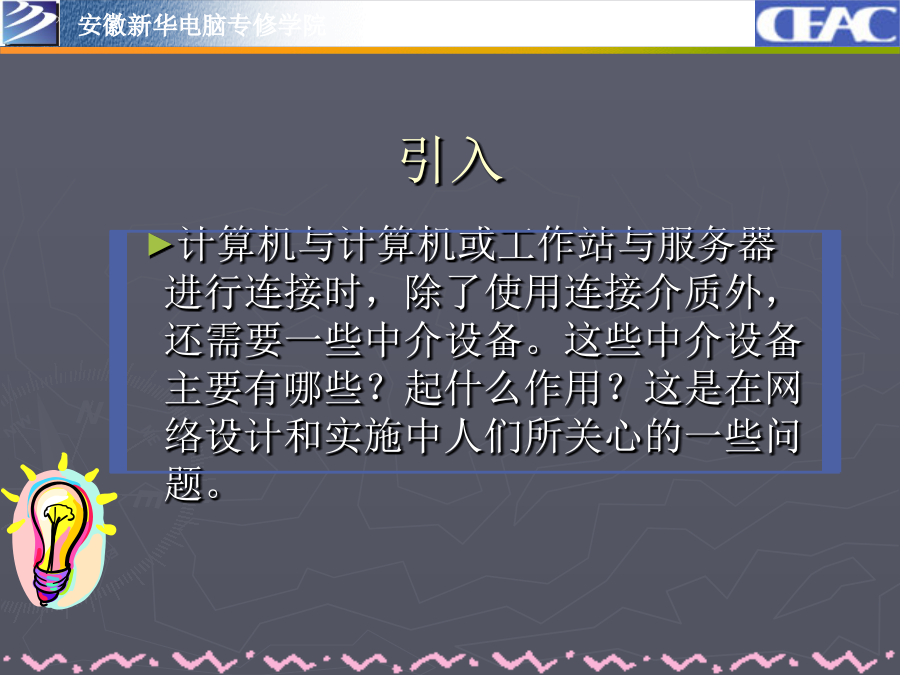

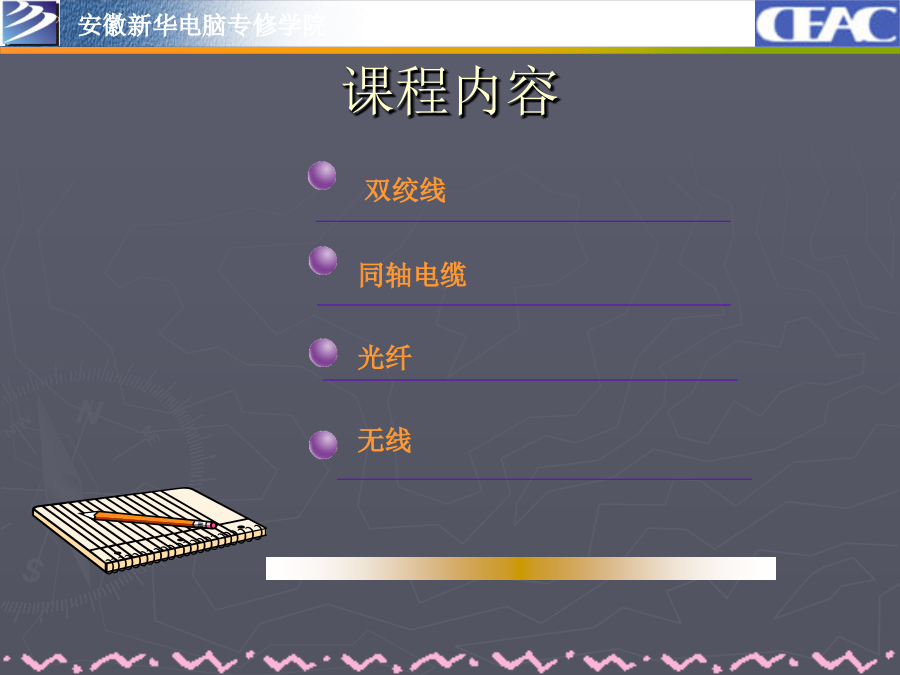

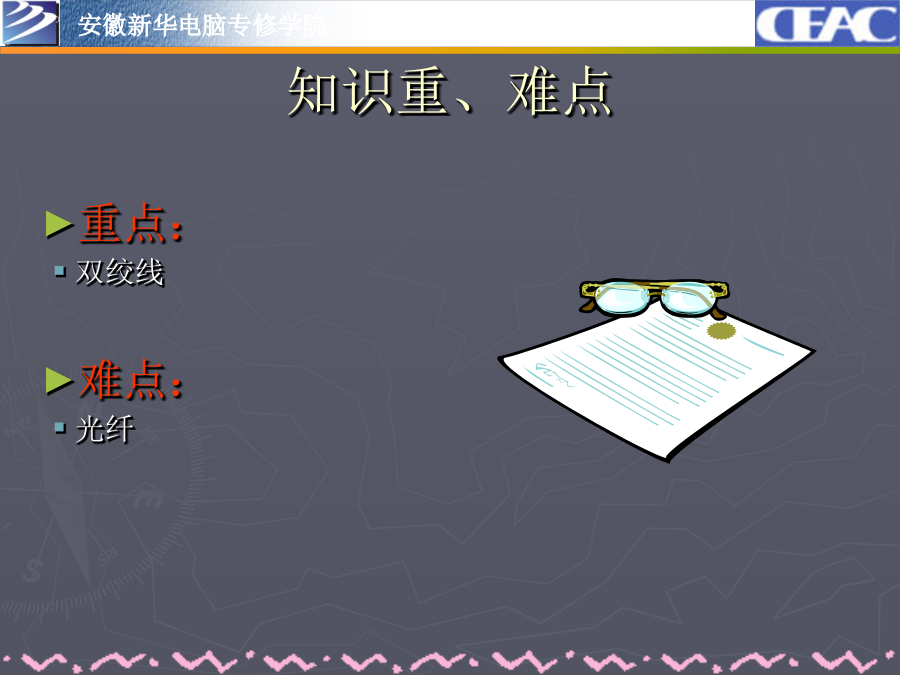

第四课网络通通信介质引入学习目标课程内容知识重、难点计算机网络的组成数据通信系统概述信号（Signal）信号是数据的电子或电磁编码。
模拟（Analog）数据
模拟数据以某个区间内连续值的形式出现。
数字（Digital）数据数字数据以离散值的形式出现
模拟信号模拟信号是连续变化的电磁波，它可以在各种媒体上传输与频率有关。
数字信号
数字信号是一串相继的电压脉冲，它能在导线上传播。
速率：单位时间的信息量
带宽：最大传输能力
单位：波特（模拟信号），比特（数字信号）模拟数据通信与数字数据通信通信方式（1）通信方式（2）通信方式（3）异步传输与同步传输2)同步传输：以数据块为单位的数据传输
方法：每数据块都要加同步字符或比特序列
面向字符的同步传输
面向位流的同步传输多路复用技术STP双绞线TwistedPair双绞线的选购RJ-45接头双绞线的制作RJ-45接线标准由EIA/TIA制定的T568B双绞线连接标准。RJ-45双绞线插头双绞线的制作标准对于双绞线若要制作直通线可在两头都使用T568A若T568B的排序方法；若要制作交叉线可在双绞线一头使用T568A另一头使用T568B的排序方法即可。直通线交叉线直通线与交叉线的使用HUB与网卡的连接HUB与HUB的级连同轴电缆coaxialCable2.coaxialCable(同轴电缆)：主要用在有线电视网和电视天线之间的电缆同轴电缆同轴电缆特点：价格便宜，安装方便，易于使用，但随着网络速度
不断增加，同轴电缆已不能满足用户的需要，且稳定
性较低。
分类
细缆：直径为0.25英寸。最大传输距离为185米，超过此距离须加中继器。细缆比粗缆灵活方便，易于安装。安装两头装上BNC头,然后接在T型连接器两端。

粗缆：粗缆直径为0.5英寸，最大传输距离为500米，超过此距离须添加中继器。粗缆一般采用一种类似夹板的Tap装置进行安装,它利用Tap上的引导针穿透电缆的绝缘层,直接与导体相连。电缆两端头设有终端器,以削弱信号的反射作用。细缆总线网（10BASE2）细缆总线网（10BASE2）用细缆连接计算机细缆总线网的网卡级连钳压式细缆网线的制作粗缆网（10BASE5）粗缆网（10BASE5）粗缆3.coaxialCable(光纤)：使用玻璃纤维或石英玻璃(极细)做传输媒体，利用光的全反射原理传播光信号单模和多模光纤光纤的结构：光纤的特点光纤的选择收发器无线（wireless）传输介质归纳总结课后作业谢谢观看
