CH7单片机的串行通信技术.pptx

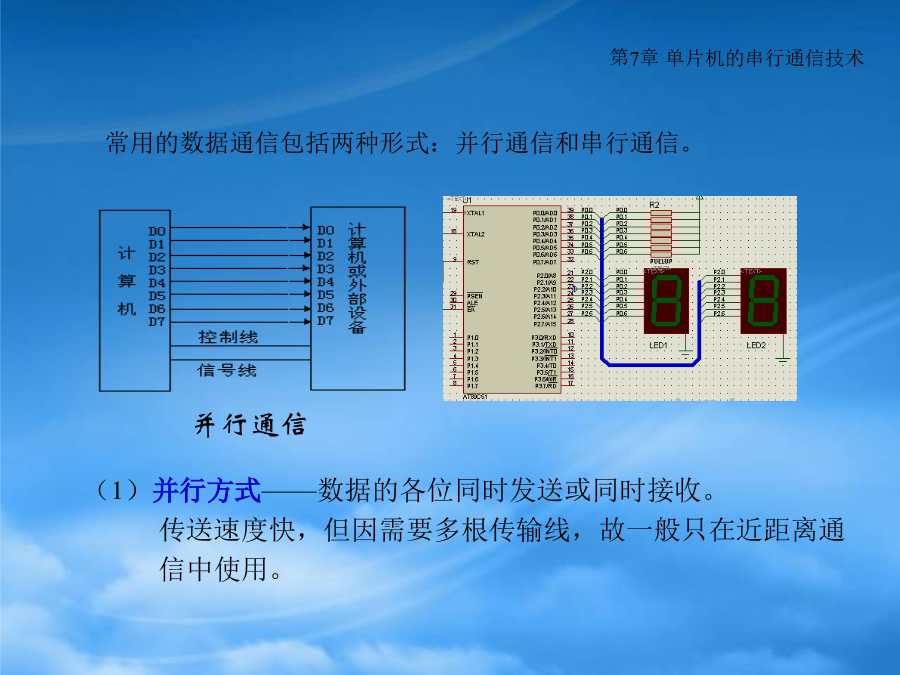

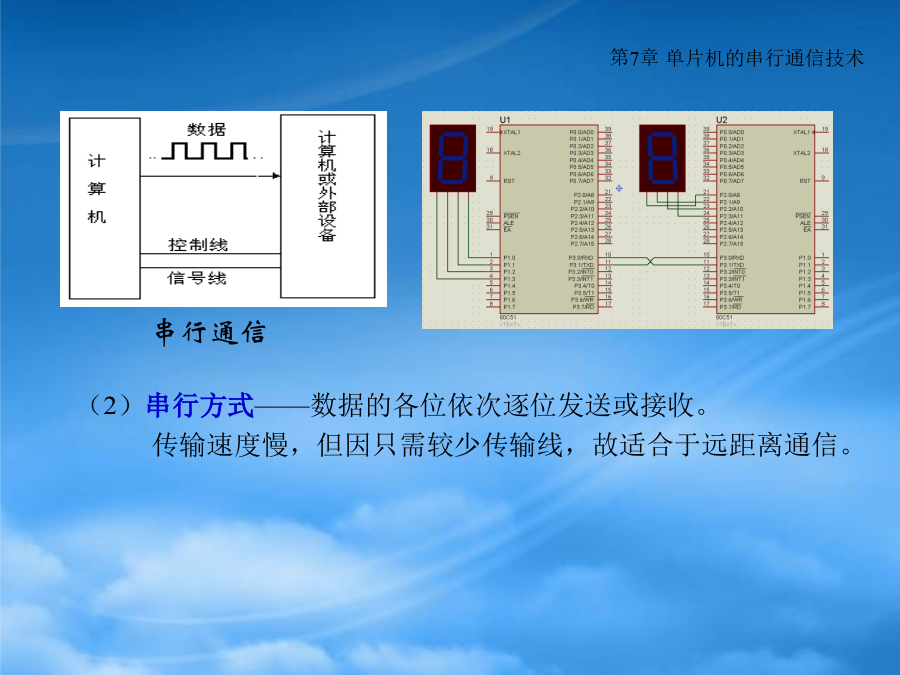

第7章单片机的串行通信技术常用的数据通信包括两种形式：并行通信和串行通信。7.1串行通信概述

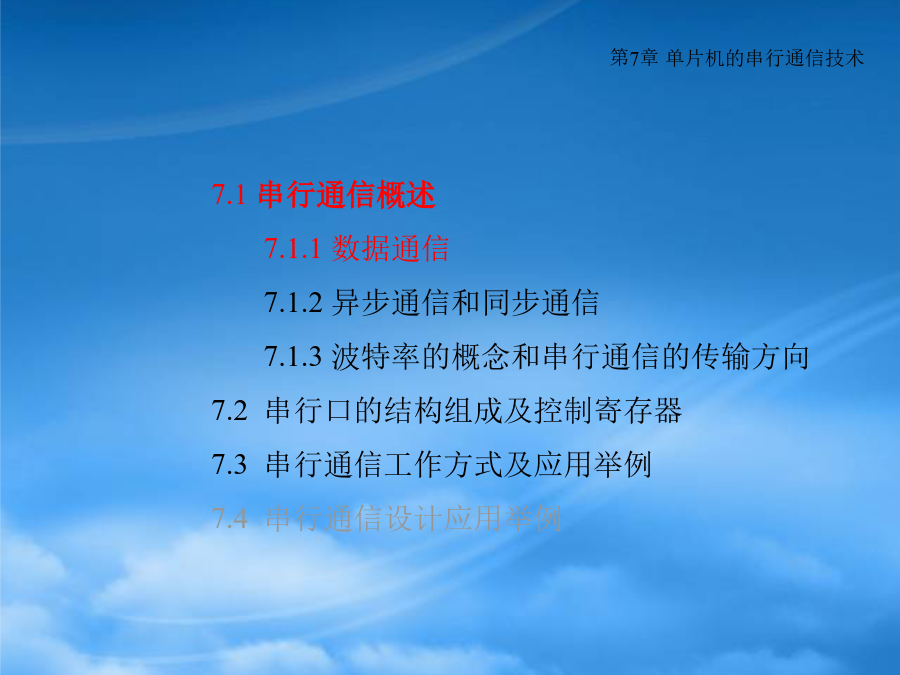

7.1.1数据通信

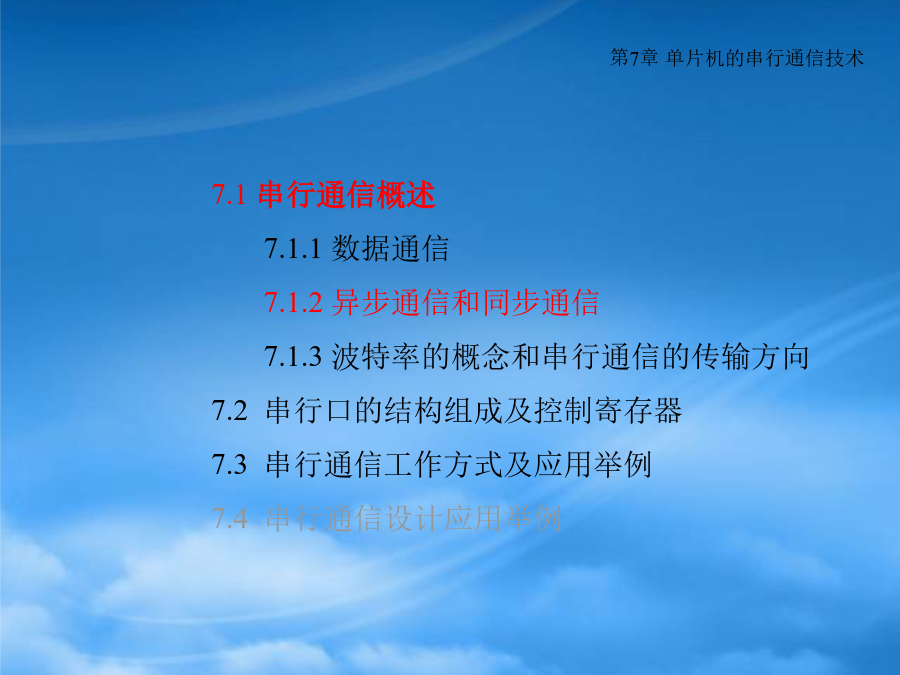

7.1.2异步通信和同步通信
7.1.3波特率的概念和串行通信的传输方向
7.2串行口的结构组成及控制寄存器
7.3串行通信工作方式及应用举例
7.4串行通信设计应用举例（1）发送数据过程（中断法）
内部数据并行写入SBUF发→数据串行送出→中断标志位TI硬件置1→CPU响应中断→软件清零TI,写入下一数据→（2）接收数据的过程（中断法）
外界数据串行送入移位寄存器→数据并行送入SBUF收→标志位RI硬件置1→CPU响应中断→RI软件清零,读走数据→同步时钟和传送数据的关系：
发送数据时，发送时钟的下降沿将数据串行移位输出；

(1)串行数据缓冲器，SBUF(2)串口控制寄存器，SCON（98H）(3)电源控制寄存器，PCON（87H）八位同步移位寄存器方式——用于扩展并行I/O接口74LS164为8位串并转换移位寄存器DIP14
能将串行输入数据转为并行输出74LS164真值表实例1利用74LS164扩展并行输出口,并实现发光二极管循环控制功能接线原理：数据发送端A(B)——RXD；
同步时钟端CLK——TXD；
数据清除端CLR——P1.0#include<reg51.h>
sbitMR=P1^0;
voiddelay(){unsignedinti;//延时
for(i=0;i<20000;i++){}
}
voidmain(){
unsignedcharindex,LED;//定义LED指针和显示字模
SCON=0; //设置串行模块工作在方式0
MR=1;//CLEAR端＝1，允许输入数据
while(1){
LED=0xFE;
for(index=0;index<8;index++){
SBUF=LED;//控制L0灯点亮
do{}while(!TI);//通过TI查询判别数据是否输出结束
LED=((LED<<1)|1);//左移1位，末位置1
if(LED==0xff)LED=0xfe;//若已循环一遍，准备重新开始
delay();
}
}
}实例1运行效果10位数据异步通讯方式——用于双机通信发送条件：由SBUF=counter即可启动发送过程
发送完成：硬件TI置1通常，指定T1为波特率时钟发生器（波特率时钟可变）一般初始化过程实验程序：编写一段程序，利用单片机的串行口向PC机发送字符串。使用串口方式1双机通信协议
通行方式：例如异步串行通信
波特率：例如2400b/s
发机要求发送的呼叫信号：例如10H
收机同意接收的应答信号：例如20H
收机不同意接收的应答信号：例如30H
告知数据正确的应答信号：例如0FH
通信结束标志信号：例如0AH
……实例2：
要求设计一个双机通信方案，甲机发送数据，乙机接收数据。两机的振荡频率为12MHz，波特率设置为2.4k，工作在串口方式1。
甲机循环发送0-15的数字，乙机接收后返回接收值。若发送值与返回值相等，继续发送下一数字，否则重复发送当前数字。
发送值和接收值应显示在LED数码管上;
采用查询法检查收发是否完成。实例2电路原理图实例2程序流程图实例2参考程序实例2参考程序实例2运行效果方式2和方式3的数据帧都是11位——用于多机通信
格式为：
一个起始位，8个数据位，一个可编程位和一个停止位可编程位可以由软件置1或清0；
发送时第9位在TB8中，连同八位数据通过串口发出。
收到数据后，数据存入接收SBUF内，可编程位存入RB8中。可编程位还可用作为对接收到的数据进行校验使用；常用校验方法：在可编程位装入发送数据的奇偶校验位。例如，欲发送数据45H（01000101B），发送数据包含二进制数1的个数为奇数，因此奇偶校验位P=1，在发送数据45H时，将P=1赋值到可编程位TB8，连同数据共同发出。对方接收后，只要将实际数据的奇偶关系与RB8进行对比，即可知道收发过程是否有误。方式2的波特率为固定数值：实验程序：编写一段程序，利用单片机的串行口向PC机发送字符串。要求：使用串口方式2，TB8为发送数据的奇偶校验位。使用串口方式2本章小结
