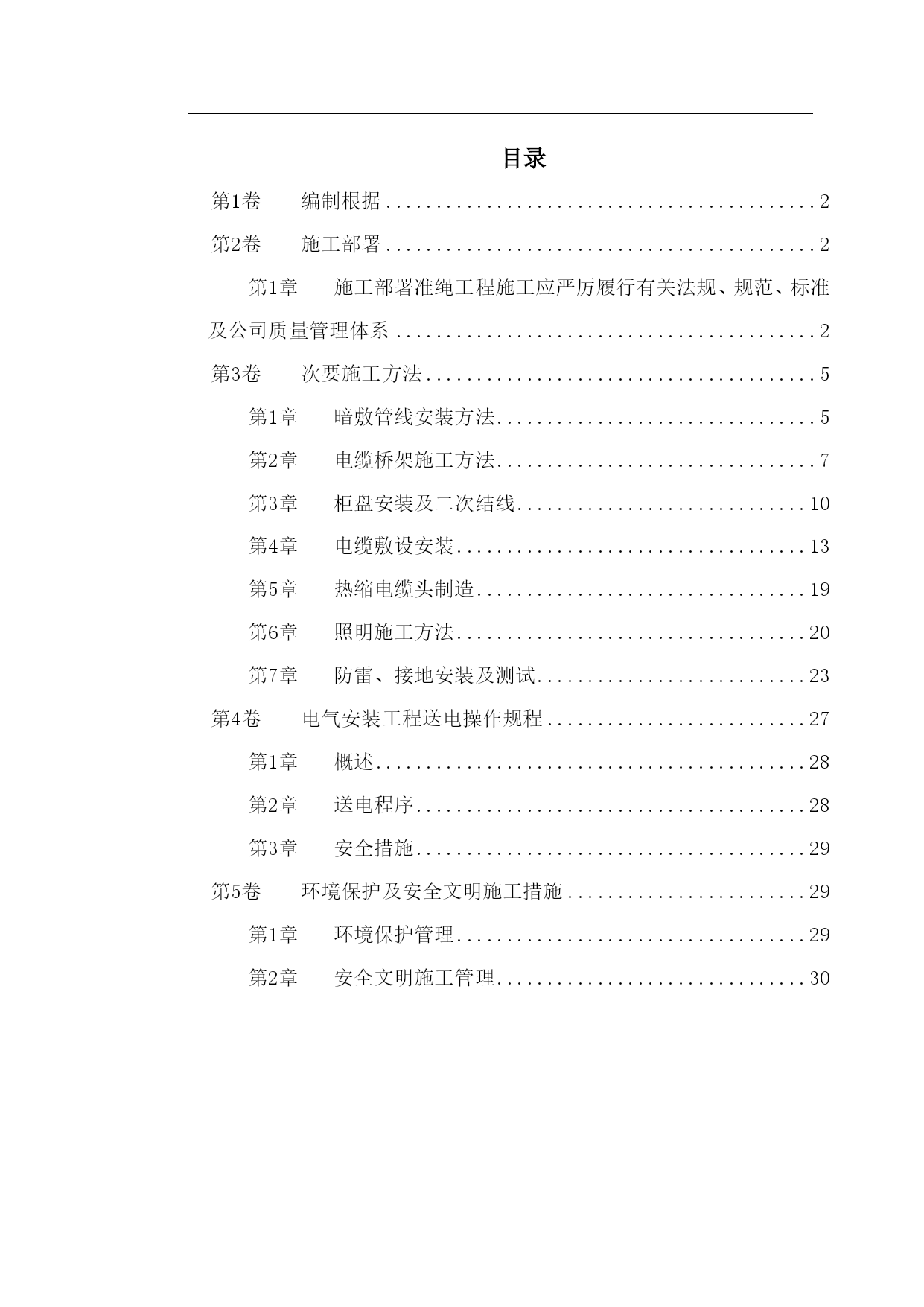

目录
TOC\o"1-4"第1卷 编制根据 PAGEREF_Toc206998641\h2
第2卷 施工部署 PAGEREF_Toc206998642\h2
第1章 施工部署准绳工程施工应严厉履行有关法规、规范、标准及公司质量管理体系 PAGEREF_Toc206998643\h2
第3卷 次要施工方法 PAGEREF_Toc206998644\h5
第1章 暗敷管线安装方法 PAGEREF_Toc206998645\h5
第2章 电缆桥架施工方法 PAGEREF_Toc206998646\h7
第3章 柜盘安装及二次结线 PAGEREF_Toc206998647\h10
第4章 电缆敷设安装 PAGEREF_Toc206998648\h13
第5章 热缩电缆头制造 PAGEREF_Toc206998649\h19
第6章 照明施工方法 PAGEREF_Toc206998650\h20
第7章 防雷、接地安装及测试 PAGEREF_Toc206998651\h23
第4卷 电气安装工程送电操作规程 PAGEREF_Toc206998652\h27
第1章 概述 PAGEREF_Toc206998653\h28
第2章 送电程序 PAGEREF_Toc206998654\h28
第3章 安全措施 PAGEREF_Toc206998655\h29
第5卷 环境保护及安全文明施工措施 PAGEREF_Toc206998656\h29
第1章 环境保护管理 PAGEREF_Toc206998657\h29
第2章 安全文明施工管理 PAGEREF_Toc206998658\h30

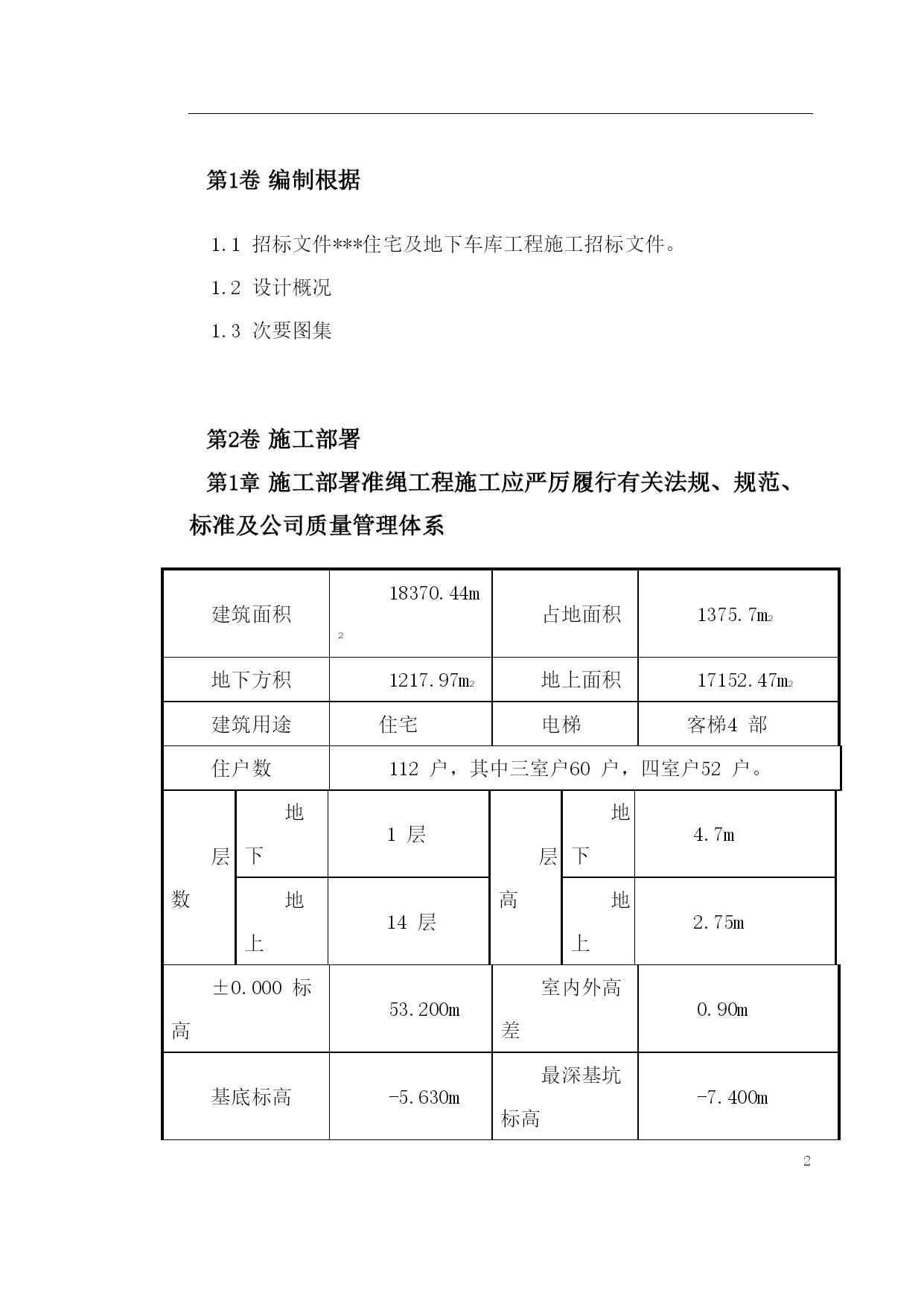

编制根据
1.1招标文件***住宅及地下车库工程施工招标文件。
1.2设计概况
1.3次要图集

施工部署
施工部署准绳工程施工应严厉履行有关法规、规范、标准及公司质量管理体系

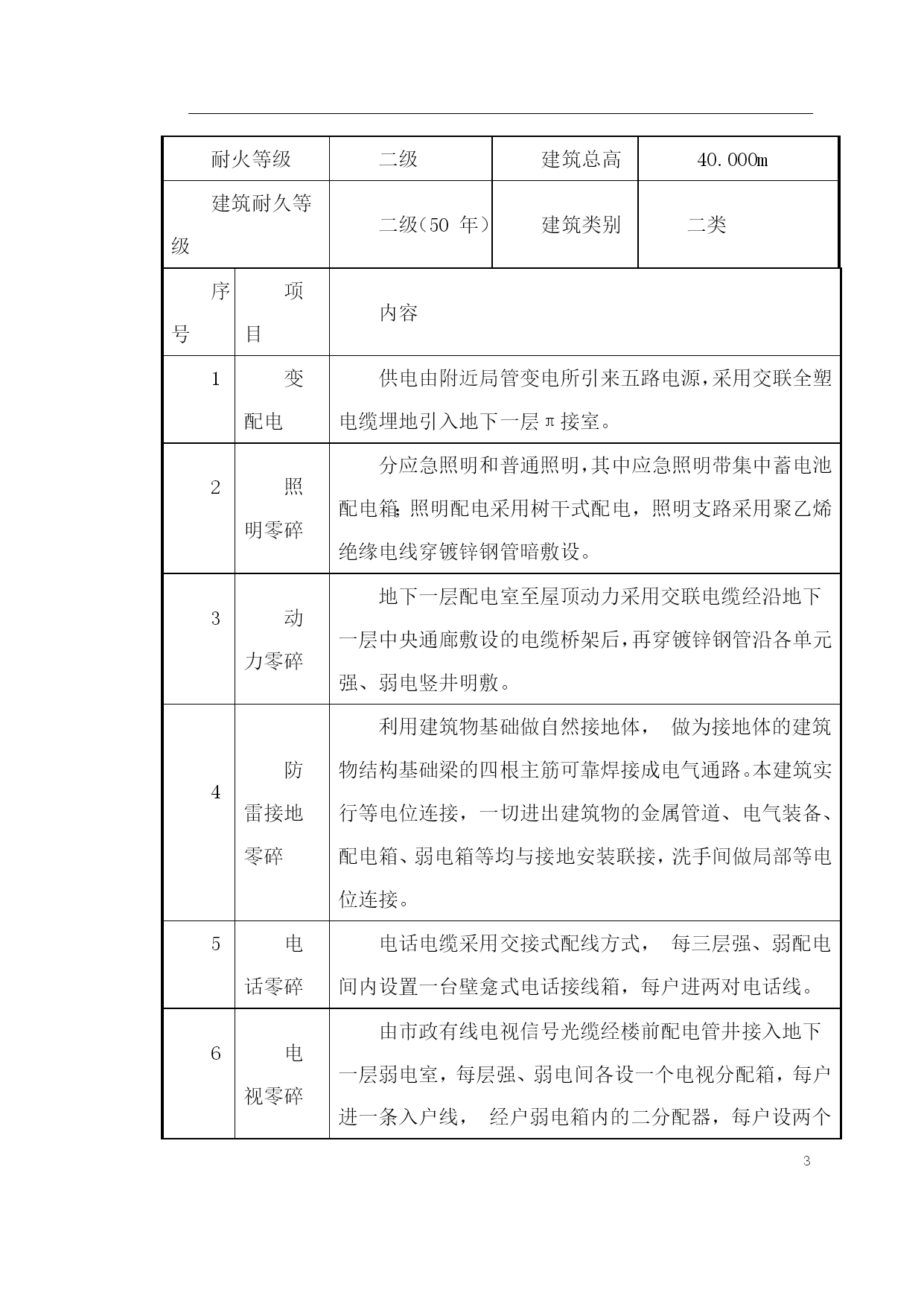

建筑面积18370.44m2占地面积1375.7m2地下方积1217.97m2地上面积17152.47m2建筑用途住宅电梯客梯4部住户数112户，其中三室户60户，四室户52户。层数地下1层层高地下4.7m地上14层地上2.75m±0.000标高53.200m室内外高差0.90m基底标高-5.630m最深基坑标高-7.400m耐火等级二级建筑总高40.000m建筑耐久等级二级（50年）建筑类别二类序号项目内容1变配电供电由附近局管变电所引来五路电源，采用交联全塑电缆埋地引入地下一层π接室。2照明零碎分应急照明和普通照明，其中应急照明带集中蓄电池配电箱；照明配电采用树干式配电，照明支路采用聚乙烯绝缘电线穿镀锌钢管暗敷设。3动力零碎地下一层配电室至屋顶动力采用交联电缆经沿地下一层中央通廊敷设的电缆桥架后，再穿镀锌钢管沿各单元强、弱电竖井明敷。4防雷接地零碎利用建筑物基础做自然接地体，做为接地体的建筑物结构基础梁的四根主筋可靠焊接成电气通路。本建筑实行等电位连接，一切进出建筑物的金属管道、电气装备、配电箱、弱电箱等均与接地安装联接，洗手间做局部等电位连接。5电话零碎电话电缆采用交接式配线方式，每三层强、弱配电间内设置一台壁龛式电话接线箱，每户进两对电话线。6电视零碎由市政有线电视信号光缆经楼前配电管井接入地下一层弱电室，每层强、弱电间各设一个电视分配箱，每户进一条入户线，经户弱电箱内的二分配器，每户设两个用户终端。7可视对讲本楼大门口设一台室外摄像对讲机，大门上设电控锁，每户设一台室内可视对讲机。8火灾自动报警零碎本楼属二类建筑物，采用区域报警方式，报警及联动控制皆经过总线制方式；本楼消火栓启泵按钮及正压送风机启动按钮继电控制线经一层强、弱电间内的消防装备接线箱引向小区消防控制中心。

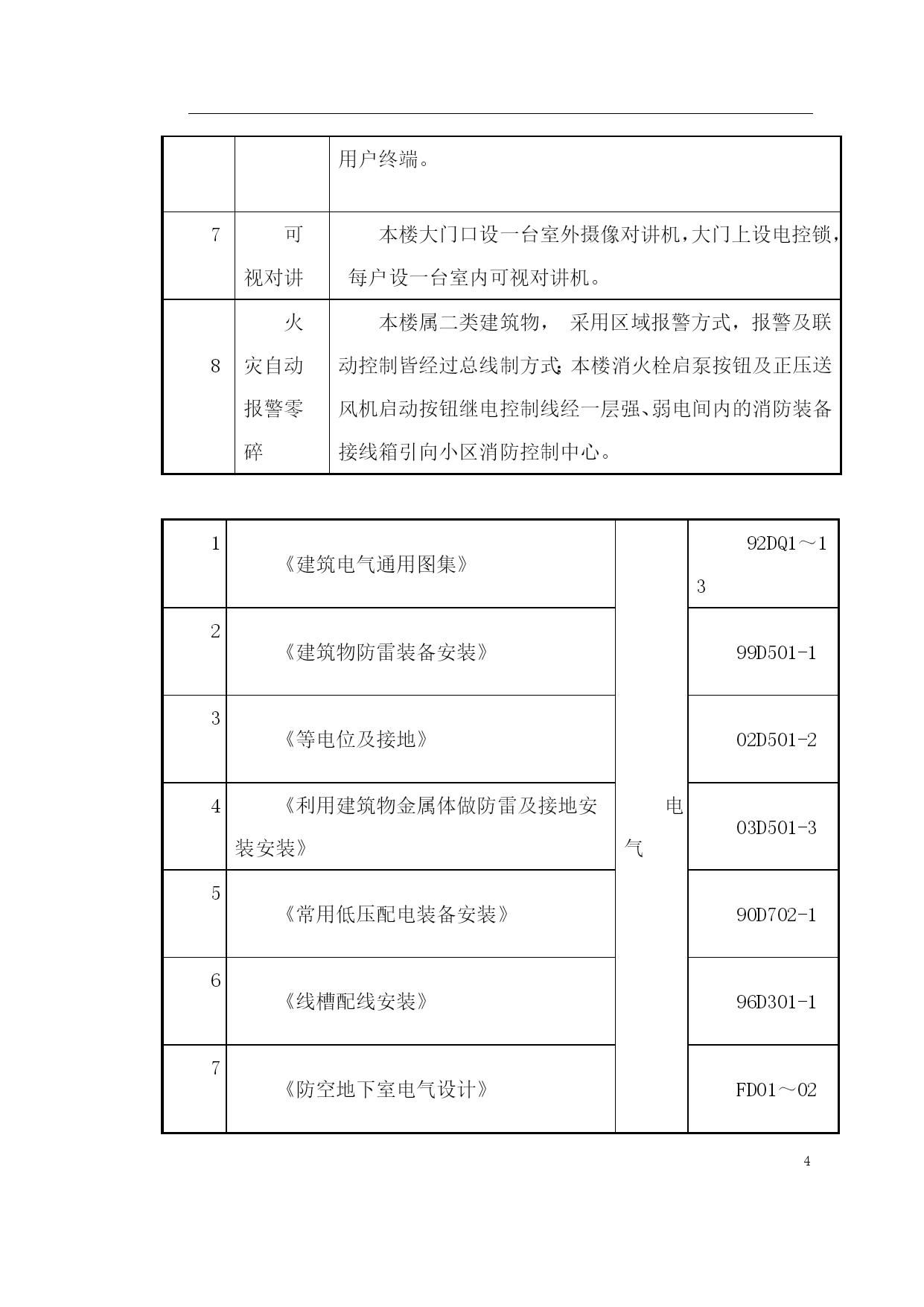

1《建筑电气通用图集》92DQ1～132《建筑物防雷装备安装》99D501-13《等电位及接地》02D501-24《利用建筑物金属体做防雷及接地安装安装》电气03D501-35《常用低压配电装备安装》90D702-16《线槽配线安装》96D301-17《防空地下室电气设计》FD01～02（ISO9001-2000）、环境管理体系（ISO14001）、职业健康安全管理体系（OHS18001）文件，严厉按项目法组织施工，确保各项目标完成。

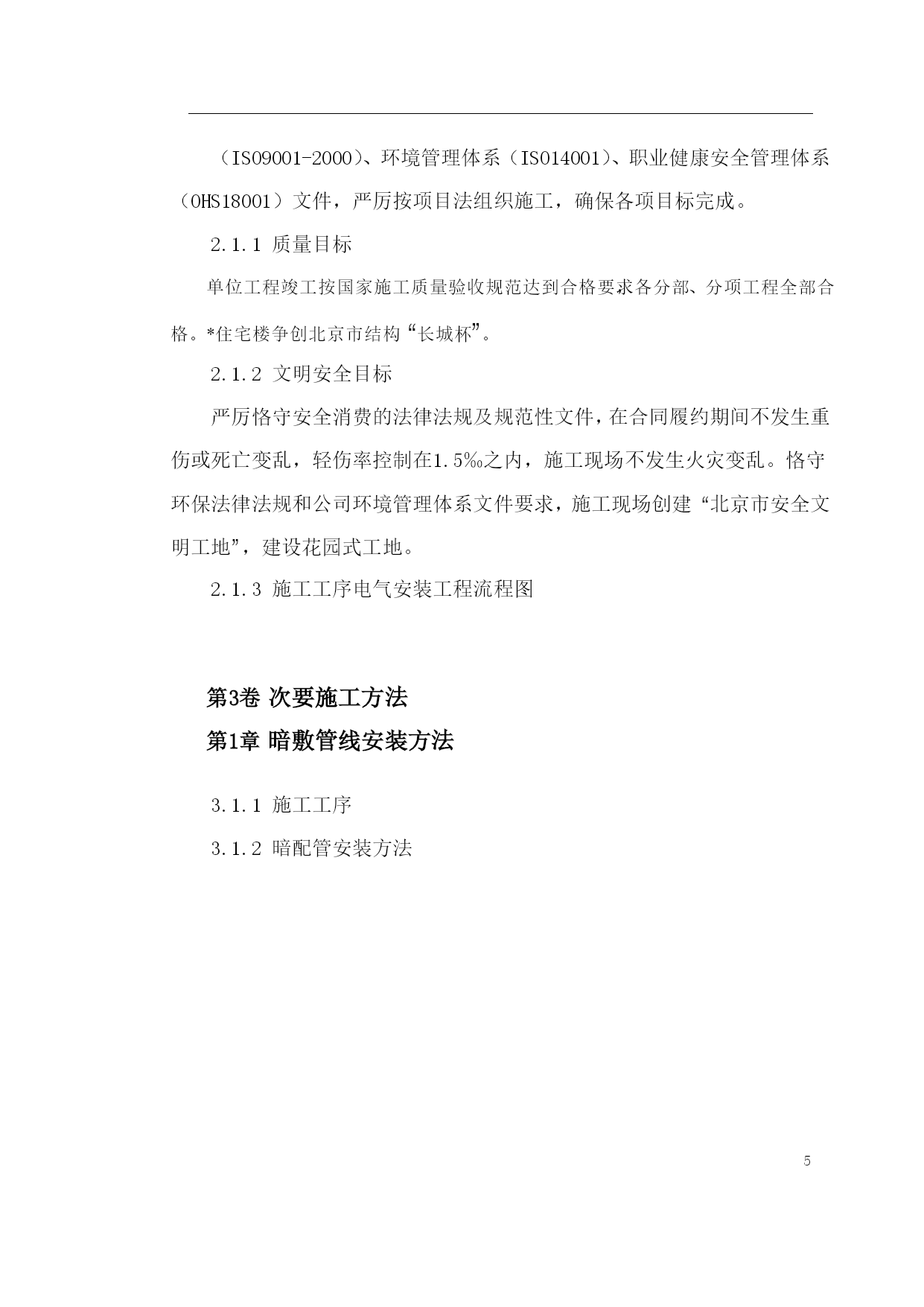

2.1.1质量目标
单位工程竣工按国家施工质量验收规范达到合格要求，各分部、分项工程全部合格。*住宅楼争创北京市结构“长城杯”。
2.1.2文明安全目标
严厉恪守安全消费的法律法规及规范性文件，在合同履约期间不发生重伤或死亡变乱，轻伤率控制在1.5‰之内，施工现场不发生火灾变乱。恪守环保法律法规和公司环境管理体系文件要求，施工现场创建“北京市安全文
