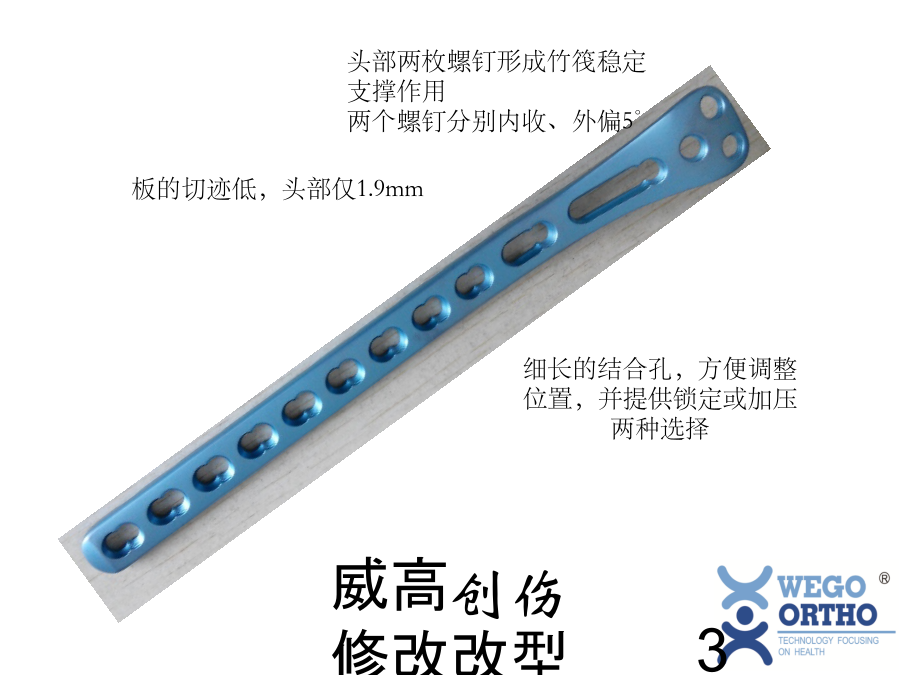

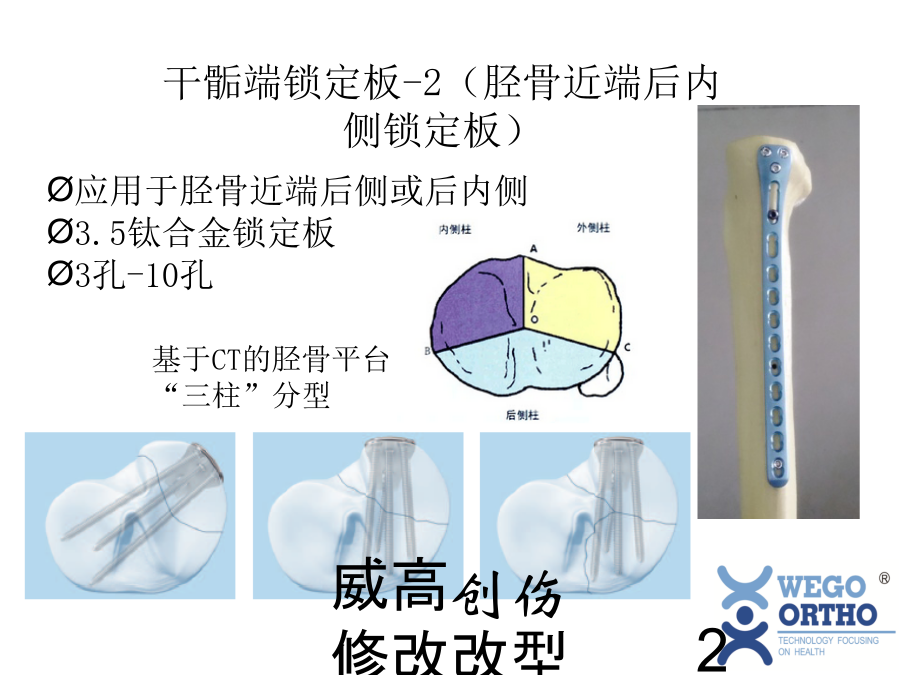

威高创伤修改改型锁定板干骺端锁定板-2（胫骨近端后内侧锁定板）头部两枚螺钉形成竹筏稳定支撑作用

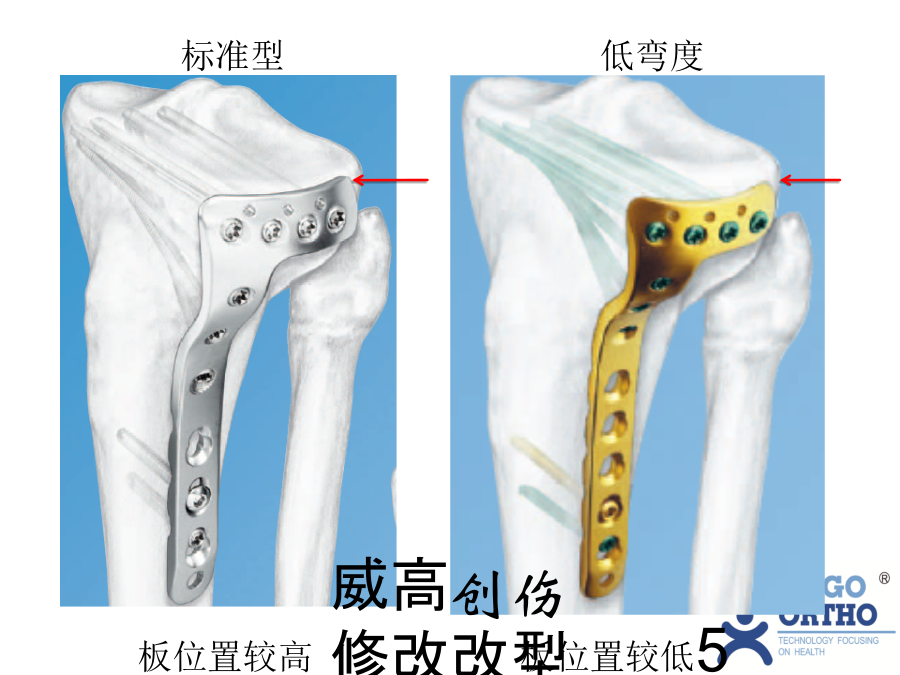

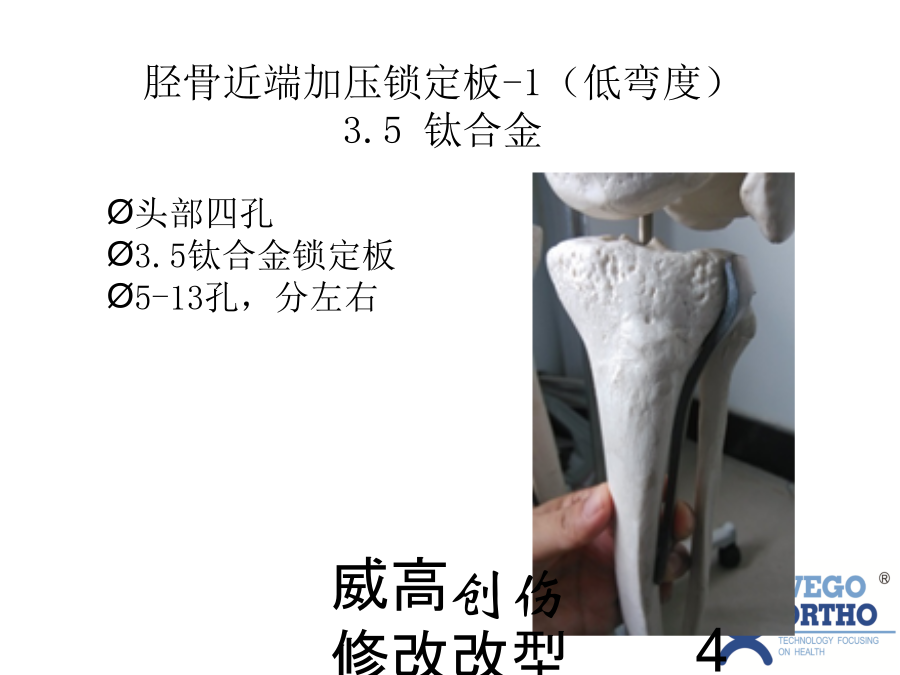

两个螺钉分别内收、外偏5°胫骨近端加压锁定板-1（低弯度）3.5钛合金标准型6胫骨近端锁定加压接骨板（低弯度）5.0纯钛A处两个克氏针孔可用于固定骨折块或临时固定板的位置
B处为3枚5.0锁定孔
C处两孔可以植入4.5皮质骨螺钉或6.5松质骨螺钉，可固定骨折块或进行加压
D处为斜向上的5.0锁定孔，与头部3枚螺钉形成三角框架结构
股骨近端外侧加压锁定板-3多个固定点
股骨近端提供了多达六个固定点
5枚可固定于股骨头和股骨颈，一枚固定于股骨距
每个螺钉孔可选择锁定或非锁定不同固定方式
从上向下分别形成98、123、120、126、98、128不同角度

近端三枚螺钉成角稳定
第一孔95°
第二孔120°
第三孔135°
头部三孔使用6.5全螺纹中空锁定螺钉

肱骨远端关节外加压锁定板桡骨远端掌侧锁定板解剖型设计，高度匹配桡骨远端结构
2排7枚螺钉交叉近排和远排构成三维支架
桡骨茎突处有专门锁定孔
置钉安全高效，减少透视。置钉前观察远端近排尺侧克氏针预留孔内克氏针位置是否正确，可保证所有经导向器打入螺钉不会进入腕关节锁骨锁定板锁骨加压锁定板肱骨外侧加压锁定板-2尺骨近端背侧加压锁定板桡骨近端加压锁定板-1\-2腓骨远端外侧加压锁定板-3弯型锁定重建板-1髋臼锁定板-1、-2髋臼锁定板-1、-2胫骨远端内侧加压锁定板-1
