质量通病防治手册结构部分讲义培训课件.ppt

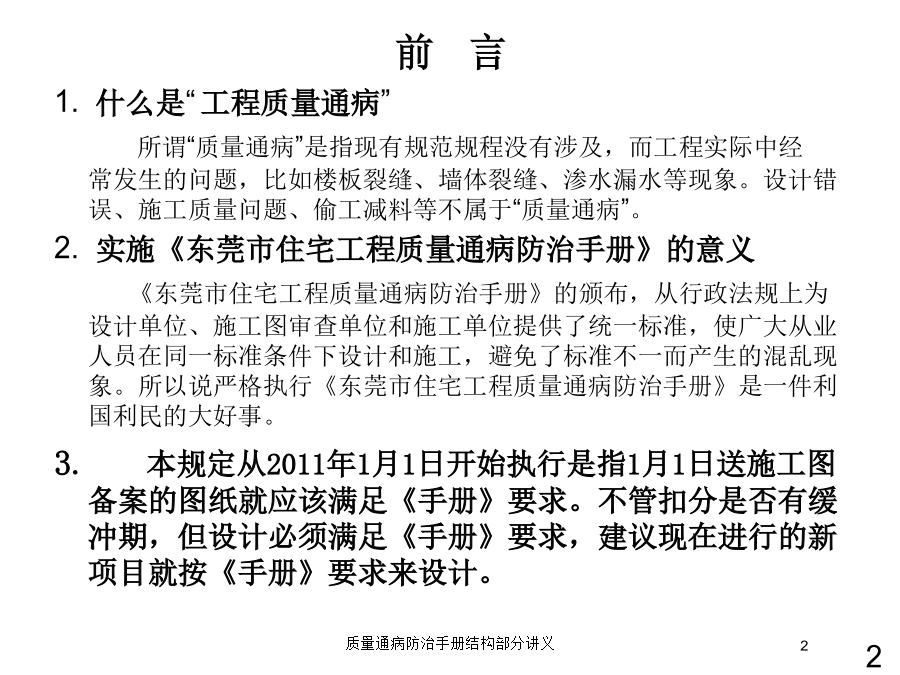

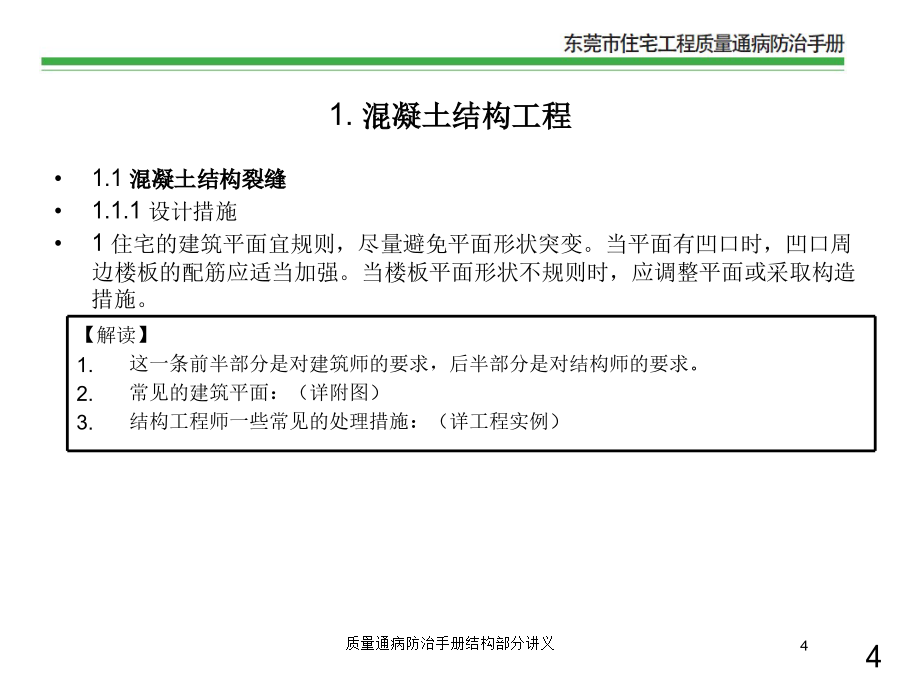

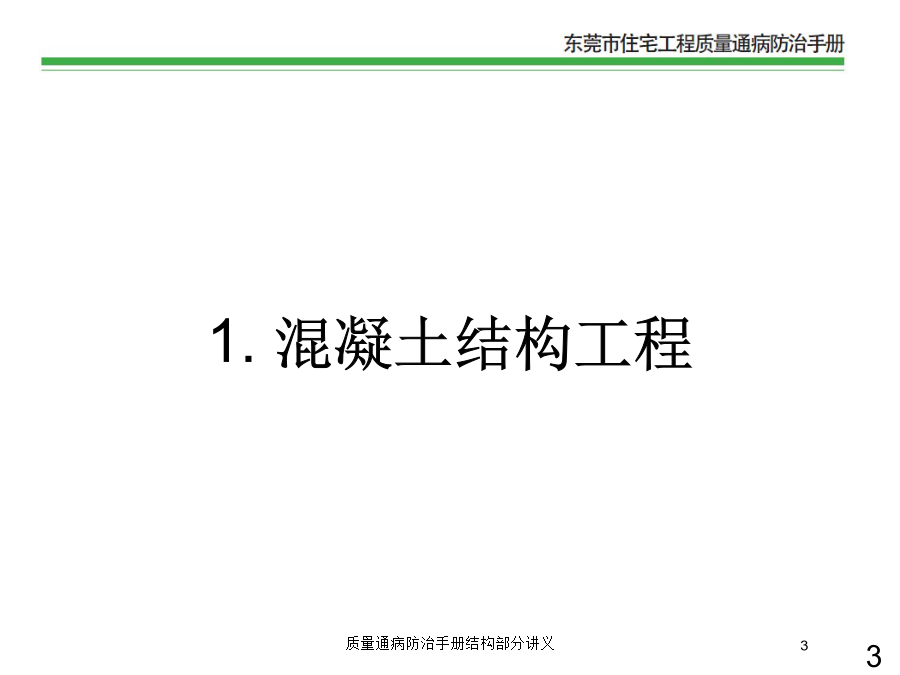

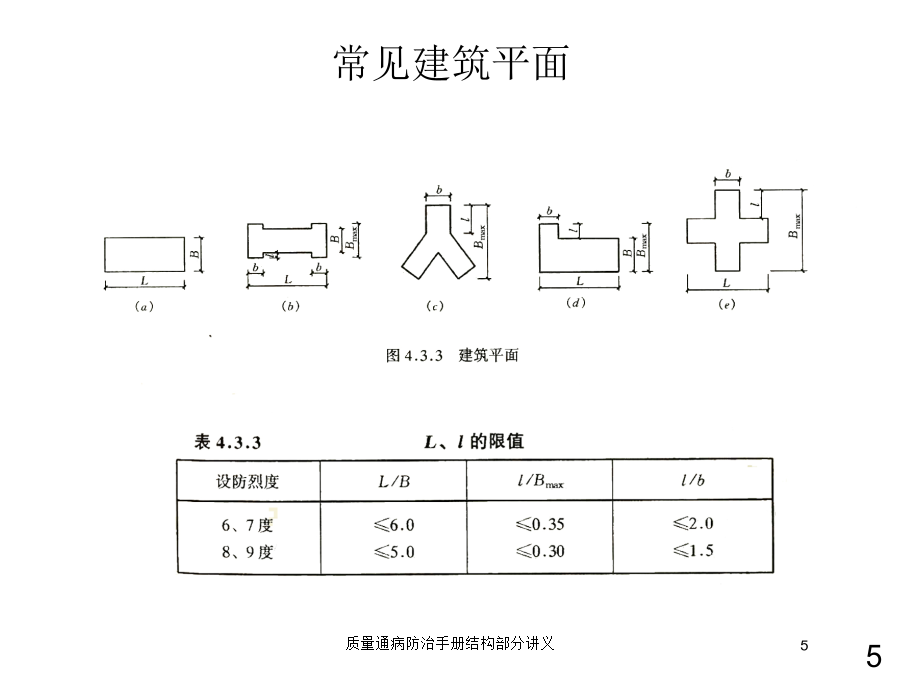

质量通病防治手册结构部分讲义前言1.混凝土结构工程1.混凝土结构工程常见建筑平面工程实例（调整前）工程实例（调整后）工程实例（设缝处理）类型101.1.2.7现浇板板底钢筋绑扎完后方可进行管线预埋，结束后方可进行上层钢筋绑扎。现浇板中的线管必须放在上下钢筋之间，线管的直径应小于1/3楼板厚度。若埋管处上面无钢筋，要沿管长方向增设Φ8@200、宽度不小于450mm钢筋网带。
1.1.2.3建筑物转角处的室内角部板块和井式楼盖的角部板块，以及楼面刚度严重削弱处的普通楼板，其板厚宜适当加厚，且宜采用上下通长配筋，并适当加大配筋量，板底、板面沿纵横两个方向的钢筋配筋率不应小于0.3%，可参考图1.1角部板块配筋大样图。楼面刚度严重削弱处的楼板且该楼板承担传递转换结构水平作用时，该楼板应加厚且不应小于180mm，并应采用上下通长配筋。以上部位防止楼板开裂措施应在相应结构平面图上明示。工程实例（楼板配筋）2砌体工程《建筑抗震设计规范》GB50011-20102.1非承重墙体裂缝
2.1.1设计措施
1屋面女儿墙宜采用现浇钢筋混凝土。当采用砌块材料砌筑时，不应采用轻质墙体材料砌筑，且砌块强度等级应大于MU10，砌筑砂浆的强度等级不应小于M10，并应按规定设置构造柱和厚度不小于120mm的钢筋混凝土压顶，同时，女儿墙根部应设置高度不小于300mm的钢筋混凝土反坎，与屋面梁板一起浇筑，相应结构图纸应明示。
2当采用新型墙体材料时，应采用专用砌筑砂浆。

3砌块强度等级不应小于砌筑砂浆强度等级。2.1.1.4构造柱的设置，应符合下列要求：
（1）构造柱的定位应在相应结构平面图中表示。
（2）当填充墙水平长度超过5m或墙端部没有混凝土柱时，应在墙中
间及墙端部设置构造柱。
（3）无门窗的外墙、女儿墙及支承在悬臂梁和悬臂板上的墙体，应
设置间距不大于3m的构造柱。
（4）宽度大于2m的洞口两侧应设置构造柱。
（5）构造柱的截面不小于墙宽×200mm，纵向钢筋不小于4Φ10，箍
筋不小于Φ6@200mm。
（6）当填充墙体与构造柱、承重墙或结构柱相连时，应设不小于
2Φ6@500mm（或相近的砌体整皮数距离）拉结筋拉结。拉结钢
筋锚入柱、墙内应不小于200mm，伸入填充墙内不应小1000mm。
后置拉结筋必须锚固可靠，锚固长度应不小于100mm。非承重墙体构造柱设置的几个重要概念2.1.1.4.（2）当填充墙水平长度超过5m或墙端部没有混凝土柱时，应在墙中间及墙端部设置构造柱。图2.1拉结筋安装大样图工程实例（某宿舍楼）工程实例（某住宅楼）腰梁断面2.1.1.6窗台标高处应设置钢筋混凝土压顶。压顶的混凝土强度等级不小于C2O，截面厚度不小于120mm，两端伸入墙体内长度不小于240mm。
2.1.1.7当门窗洞口上至梁底距离小于200mm时，门窗过梁应与结构梁整浇。施工图纸应有具体大样图。
2.1.1.8外墙窗洞宽不小于1500mm且四周无混凝土过梁、压顶、构造柱时，应采用钢筋混凝土框加强。3.楼地面工程3.3首层地面沉陷
3.3.1设计措施
1应根据不同的土质确定回填土的分层压实系数。

2软弱厚基土厚度不大时，宜采用换填土。当软弱土层较厚时，应进行地基处理。当地基处理有困难时，可按钢筋混凝土地面进行设计。东莞地区首层地面处理经验4地下防水工程6.1防水混凝土裂缝、渗水
6.1.1设计措施
1设计中应充分考虑地下水、地表水和毛细管水对结构的作用，以及由于人为因素而引起的周围水文地质变化对设防等级的影响。
2结构设计中，应根据平面形状、荷载、地区变化等因素合理设置加强带、后浇带和变形缝。设计图中，应注明或绘制加强带、后浇带、变形缝和施工缝等构造详图。
3地下室混凝土外墙侧壁应优先采用变形钢筋，配筋细而密，网片钢筋间距应不大于150mm，分布宜均匀。水平分布钢筋应设置在竖向钢筋外侧，水平筋配筋率不应小于0.4%。在截面较大变化处和墙的中部，应增设抗裂钢筋。
4地下结构用混凝土，应采用防水混凝土。自防水混凝土设计时，应采取预防混凝土收缩的措施。防水砼的几个重要概念地下室侧墙裂缝分析图6.1地下室外墙配筋大样图6.2变形缝渗漏
6.2.1设计措施
1地下工程宜减少变形缝的设置。当必须设置时，应根据地下水压、水质、防水等级、地基和结构变形情况，选择合适的构造形式和材料。
2地下工程的变形缝宜设置在结构截面的突变处、地面荷载的悬殊段和地质明显不同的地方。谢谢！
