本章重点:全色谱全塑电缆型号、结构及端别

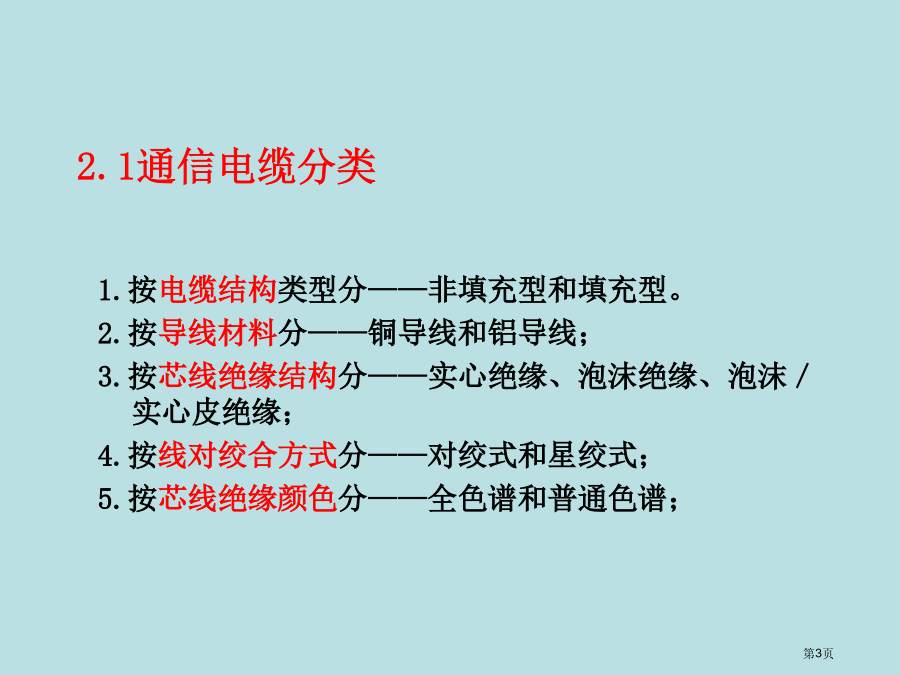

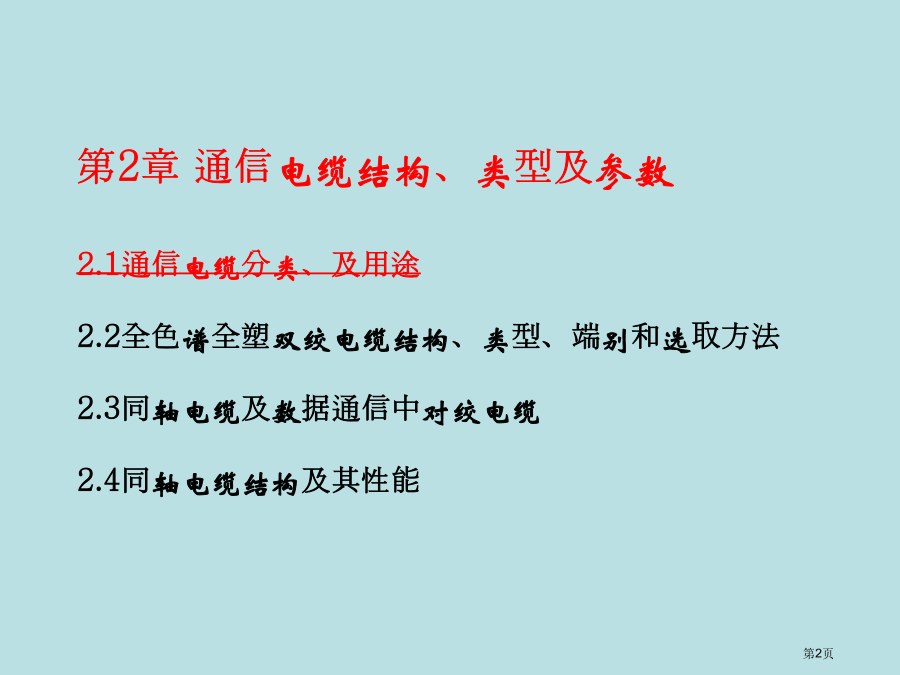

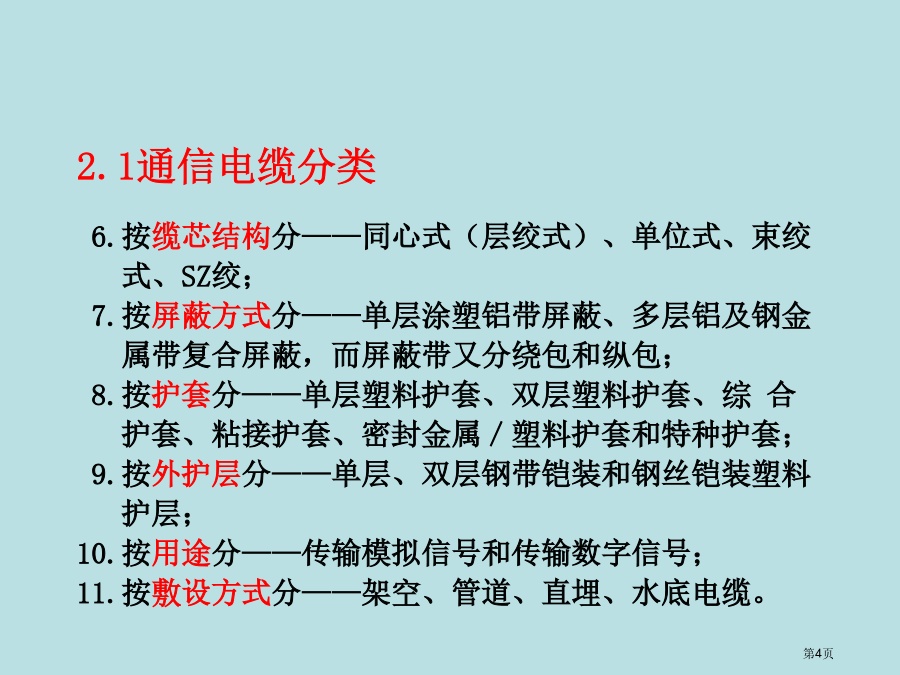

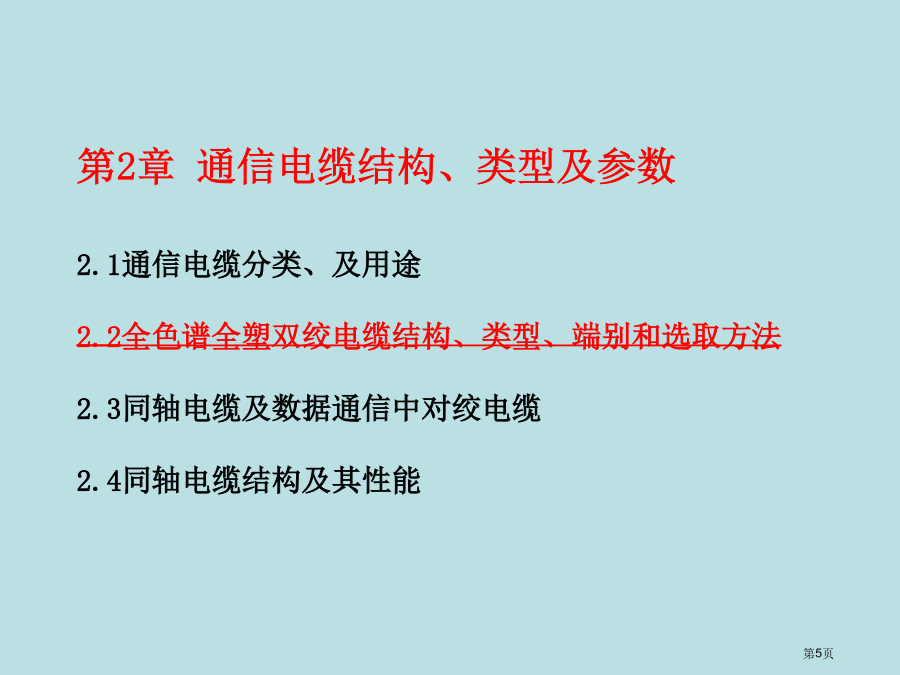

本章难点:全色谱全塑电缆电气参数和色谱第2章通信电缆结构、类型及参数2.1通信电缆分类2.1通信电缆分类第2章通信电缆结构、类型及参数2.2全色谱全塑双绞电缆结构、类型、端别和选取方法2.2.2全色谱全塑双绞通信电缆结构2.2.2全色谱全塑双绞通信电缆结构

2.芯线绝缘
分为实心绝缘、泡沫绝缘、泡沫/实心绝缘三种形式3.芯线扭绞
市内通信电缆线路为双线回路，所以必须组成线对（组），为了降低线对之间电磁藕合，提升线对之间抗干扰能力，便于电缆弯曲和增加电缆结构稳定性，线对（或四线组）应该进行扭绞。

扭绞是将一对线两根导线或一个四线组四根导线均匀地绕着同一轴线旋转。电缆芯线沿轴线旋转一周纵向长度称为扭绞节距。图2-1芯线扭绞惯用对绞方式4.缆芯
芯线扭绞成对（或组）后，再将若干对（或组）按一
定规律绞合（即绞缆）成为缆芯。

（1）同心式缆芯
同心式缆芯结构方式是由线对组成一系列同心圆，
当层数较多时这种成缆方式多有不便，只用于部分小
对数（50对以下）全塑电缆中。（2）单位式缆芯
单位式缆芯是全塑电缆形成缆芯主要方式。它主要由基本单位和超单位绞合而成。对于大对数市内通信电缆在接续、配线和安装电话时都较方便。

依据芯线绝缘颜色可将全塑市内通信电缆分为普通色谱单位式缆芯和全色谱单位式缆芯。全色谱单位式缆芯单位束可依据单位束内线正确多少，将这些单位束分为基本单位U、超单位S、超单位SD。基本单位U
每个U单位内含25对线，其色谱为由白／蓝——紫／灰25种全色谱组合，如表2-1所表示。
为了区分不一样单位，每一单位外部都捆有双色单股扎带，U单位“扎带全色谱”是由“白／蓝——紫／棕”24种组合，所以U单位扎带循环周期为25×24=600对，即从601对开始，U单位扎带又变成白／蓝。如图2-2(a)
线对
编号超单位S
S=U+U=25+25=50对，从1—25对为第一个U单位，从26—
50为第二个U单位，为了形成圆形结构缆芯，同一U单位内
芯线又被分成两束线，如1～12，13～25，但这两束线
扎带颜色依然一致(即均为蓝／白)。S单位扎带颜色为单
色，即一个S单位含有5条扎带，1～600为白色，601～1200
为红色，1201～1800为黑色，1801～2400为黄色，2401～30
00为紫色，尔后又重复白色，所以说S单位扎带颜色循环
周期为600X5=3000对。如图2-2（b）超单位SD
SD=U+U+U+U=100对，其中U1-U4对应第一个SD单位即S
D1；U5-U8为第2个SD单位即SD2。SD单位扎带颜色和S单
位一样，循环周期也为600X5=3000对，只不过是在相同电
缆对数前提下，若采取S单位形成缆芯，则扎带数量是S
D单位两倍。如图2-2（c）4.缆芯形成标准5.电缆护层（2）屏蔽层和电缆护套
①屏蔽层
屏蔽层主要作用是预防外界电磁场干扰。
②护套
材料是高分子聚合物塑料，
护套主要有：
单、双层护套
综合护套
粘接护套(层)
特殊护套(层)

图2-4粘接护层结构1、全塑电缆类型
（1）全塑电缆分为普通型和特殊型两大类，而特殊型又
包含填充型、自承式和室内电缆等。
①普通式全塑电缆：广泛用于架空、管道、墙壁及暗管等施工形式，其经典型号为HYA、HYFA、HYPA三大类。
②填充式全塑电缆：其型号为HYAT，HYFAT，HYPAT等。
③自承式全塑电缆：其型号有HYAC，HYPAC。
④室内用全塑电缆：型号为HPVV。（2）电缆基本型号含义2.2.3全色谱全塑双绞通信电缆类型和端别2.2.3全色谱全塑双绞通信电缆类型和端别第2章通信电缆结构、类型及参数(2)同轴电缆电气参数
3.传输速度
最低传输速度为0.77c（c为光速）
4.直流回路电阻
同轴电缆中心导体电阻与屏蔽层电阻之和不超
过10毫欧/米（在20°C下测量）

(3)同轴电缆类型
同轴电缆有基带同轴电缆和宽带同轴电缆两类.2.3.2数据通信中对绞电缆2.3.2数据通信中对绞电缆2.4通信电缆电气性能参数2.4.1通信电缆一次性能参数2.4.1通信电缆一次性能参数2.4.1通信电缆一次性能参数2.表示式2.4.1通信电缆一次性能参数2.4.1通信电缆一次性能参数2.4.2通信电缆二次参数2.4.2通信电缆二次参数
