日处理l六百吨医院污水技术方案培训课件.ppt

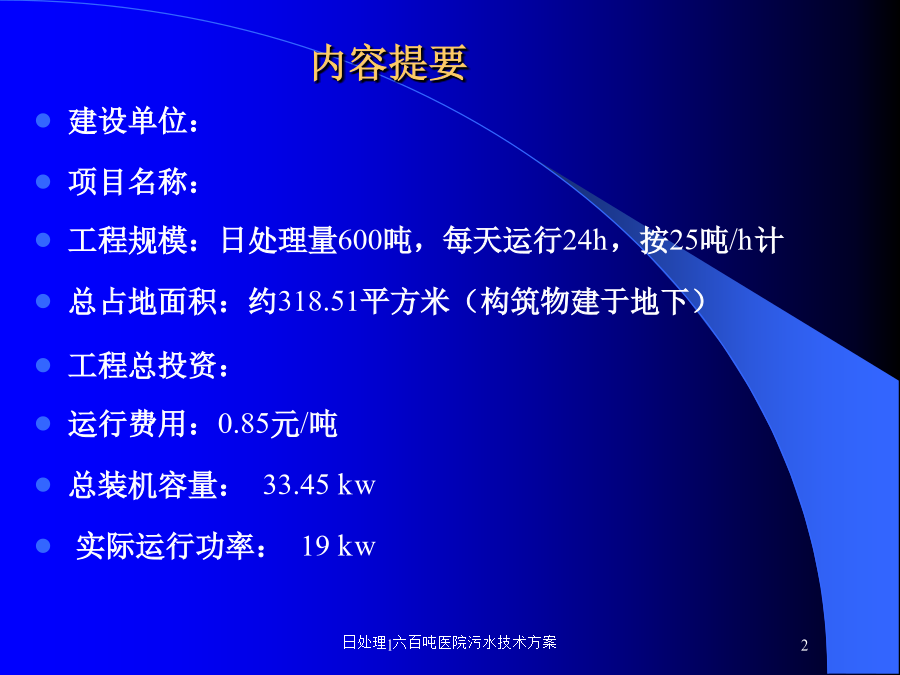

日处理l六百吨医院污水技术方案建设单位：
项目名称：
工程规模：日处理量600吨，每天运行24h，按25吨/h计
总占地面积：约318.51平方米（构筑物建于地下）
工程总投资：
运行费用：0.85元/吨
总装机容量：33.45kw
实际运行功率：19kw主要工艺线路第一章工程概况1、总论2、项目概况第二章设计依据、原则和范围
1.1法律背景
《中华人民共和国环境保护法》（1989年12月通过）；
《中华人民共和国水污染防治法》（2008年2月28日第十届全国人大会常务委员会第三十二次会议修正）；
《中华人民共和国水污染防治法实施细则》（2000年3月20日国务院令284号发布自发布之日起施行）。
1.2设计标准、规范
《医疗机构水污染物排放标准》（GB18466-2005）；
《地表水环境质量标准》（GB3838-2002）；
《城镇污水处理厂综合排放标准》（GB18918-2002）；
《声环境质量标准》（GB3096-2008）；
《恶臭污染物排放标准》GB14554-93；
《医院污水处理工程技术规范》HJ2029-2013；
《医院污水处理技术指南》（2003年12月10日）；
《室外排水设计规范》GB50014-2006；
《给水排水工程结构设计规范》GB50069-2002；
《建筑给水排水设计规范》GB50015-2003(2009修订版）；
《地下工程防水技术规范》GB50108-2008；
《混凝土结构设计规范》（GB50010-2010）；
《通用用电设备设计规范》GB50055-2011；
《工业与民用供电配电系统设计规范》GB50052-95；
《电力装置的继电保护和自动装置设计规范》GB50062-2008；
《低压配电装置及电路设计规范》GB50054-95。
1.3其他依据
XX医院提供的企业简介及排水状况；
XX医院提供的水质、水量及外排水要求；
我单位现场勘查情况及同类工程实施经验。
以国家环保法规与标准为指导，力求达到最大的经济效益和环境效益。充分考虑当地的实际情况与客观条件，全面规划、合理布局、整体协调，使工程的设计、运营管理都能达到预期目标。废水处理工艺力求简单、可靠、先进、能耗低、投资少，占地面积少。总体上做到构筑物组合化，减少占地面积，在保证出水达标的情况下，尽量减少工程投资与运行费用。3、设计范围第三章项目建设规模与处理要求依据《医院污水处理工程技术规范》HJ2029-2013，按日均污水量和变化系数计算污水处理设计水量如下：

其中：
Q——医院最高日污水量，m³/s;
q——医院日均单位病床污水排放量，L/床·d;
N——医院编制床位数，本项目为500；
Kd——污水变化系数，取2.0。

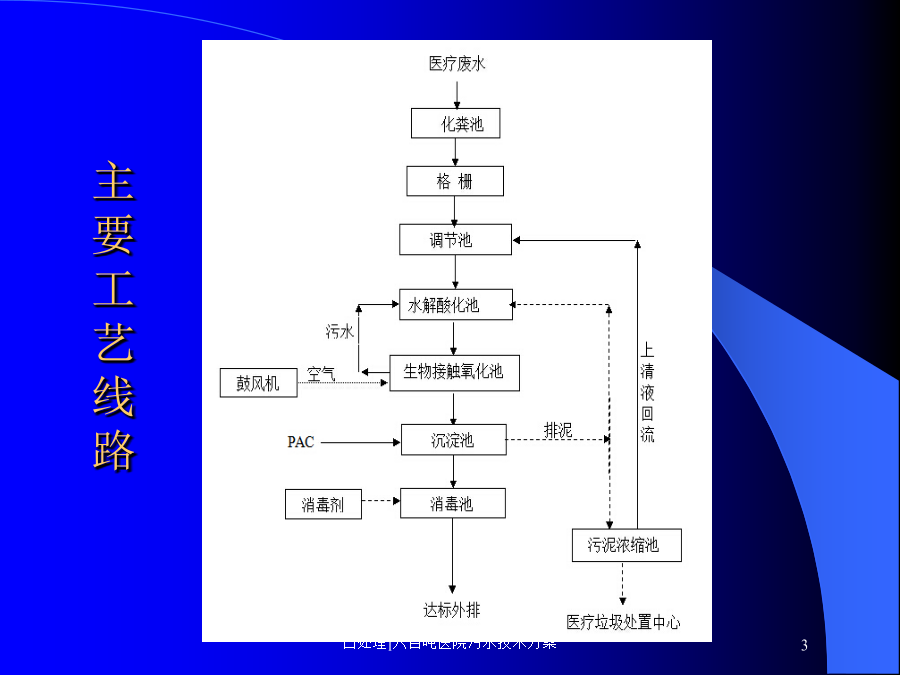

N≥500张床位的设备齐全的大型医院，q=400-600L/床·d，本项目取500L/床·d，经计算污水产生量为500m³/d，考虑后期远景发展需求，设计污水处理量为600m³/d.2、原水水质3、处理后水质要求第四章工艺设计表4-1医院污水处理常用生物工艺的比较曝气生物滤池通过以上各污水生物处理工艺的比较，最终选择生物接触氧化法作为本项目的生物处理主导工艺，前端辅助配合水解酸化工艺。2、工艺流程3、工艺流程介绍沉淀产生的污泥部分返回水解酸化池，部分以富磷剩余污泥排出至污泥浓缩池中，并在该池内投加消毒剂（石灰或漂白粉），经排泥泵外排至板框压滤机压滤处理后，送入南阳市医疗废物处置中心处理。第五章主要处理构筑物及设备1、化粪池2、格栅池3、调节池2.液位浮球系统
型号：FAV05，设高、低2个
液位，控制水泵启停
数量：1套。
3.流量计
型号：DN50
数量：1套4、水解酸化池配套设备和材料：
1.收水装置：h=300mm,碳钢防腐，1套
2.排泥系统1套：穿孔排泥管
3.布水系统1套：穿孔排水管5、接触氧化池配套设备：1.鼓风机
型号：HC125B型回转风机
数量：2台（一用一备）
风量：7.83--7.72m3/min
风机出口升压：0.1—0.5kgf/cm2
电机功率：11KW
设备优点：低噪音高效能，适合医院、学校、疗养院等。
2.组合填料
直径：Φ150
数量：115.58m³
含支架、固定件等3.曝气系统和管路
含微孔爆气器、曝气管、固定件
微孔爆气器：直径Φ260，共计459套
曝气管路、阀门1套
支架、固定件1套
4.混合液回流泵
型号：80WQ50-7-3.0
数量：1台
流量：50m3/h
扬程：7m
电机功率：3.0KW
5.液位浮球系统
型号：FAV05，设高、低2个液位，控制水泵启停
数量：1套6.收水装置：h=300mm，碳钢防腐，1套。6、沉淀池配套设备：
1.排泥泵/污泥回流泵
型号：50GW20-7-0.75
数量：2台
流量：20m3/h
扬程：7m
功
