注塑产品缺陷简析培训课件.ppt

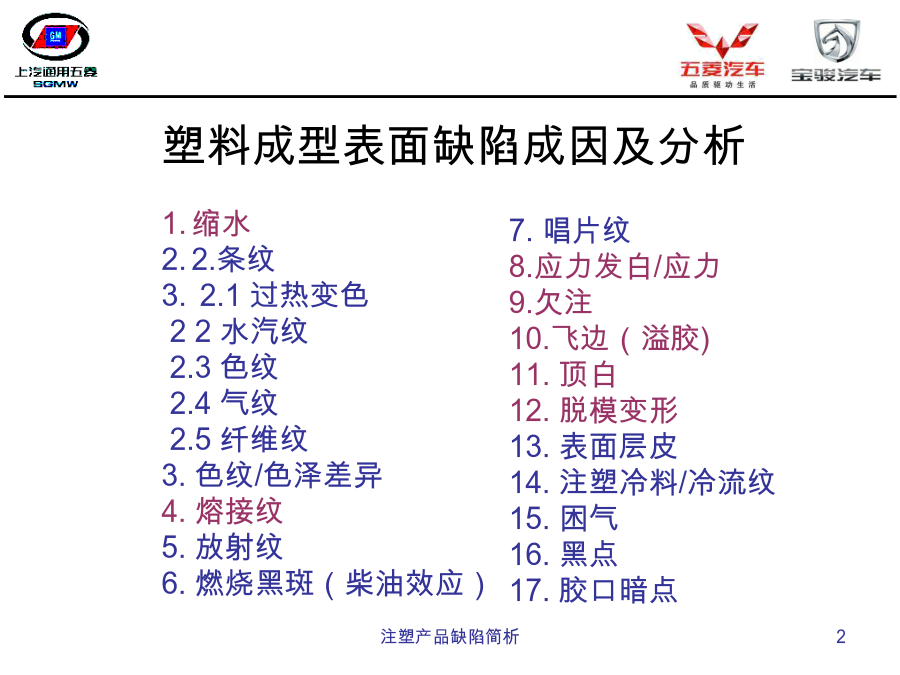

注塑产品缺陷简析缩水
2.条纹
2.1过热变色
22水汽纹
2.3色纹
2.4气纹
2.5纤维纹
3.色纹/色泽差异
4.熔接纹
5.放射纹

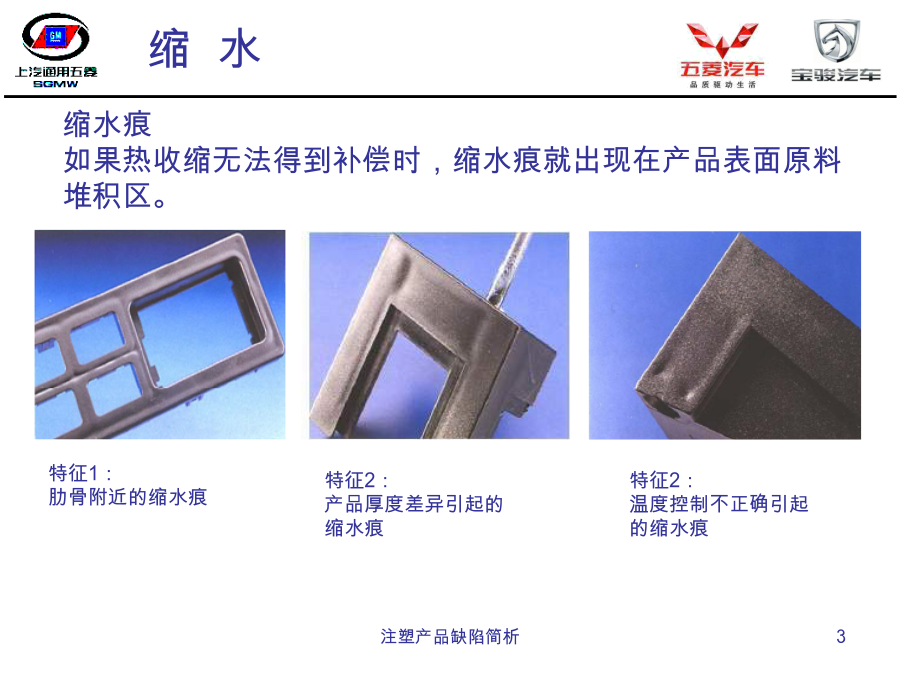

6.燃烧黑斑（柴油效应）缩水痕
如果热收缩无法得到补偿时，缩水痕就出现在产品表面原料堆积区。物理特征
缩水痕产生于冷却阶段，是因为产品某些部位热收缩无法得到补偿，如果产品外壁成型尚未稳定，当冷却不足够时外层被冷却应力往内拉拔而产生。有三种典型的情况：
冷却太慢
有效的保压时间太短
压力转移不够，由于模具内的流动阻力太高
注意：
产品的最佳压力传递是通过其最大的横截面来完成，为了避免水口太早凝固，就需要对产品尺寸进行有效的的优化。

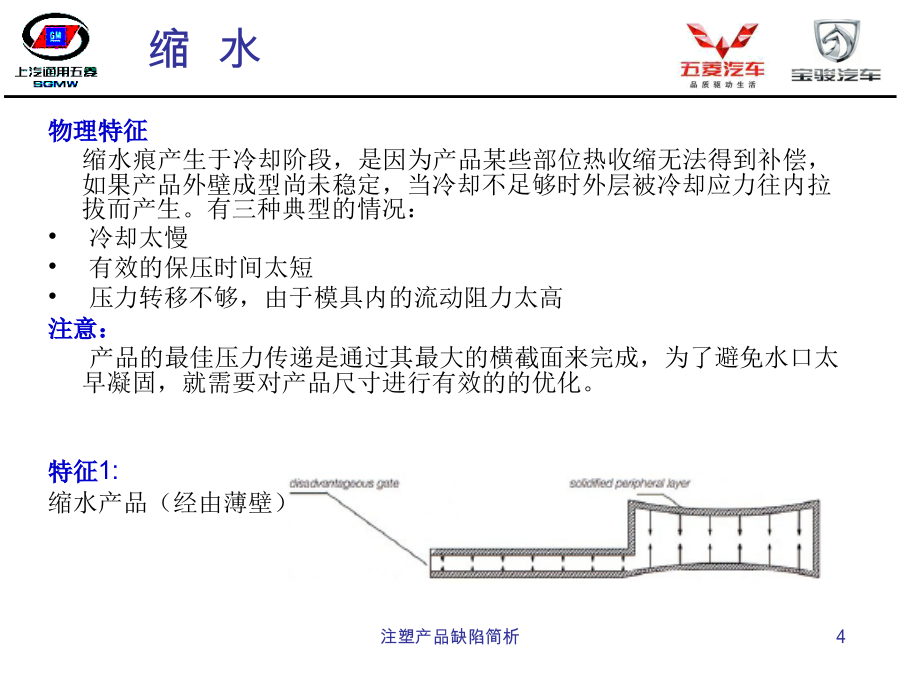

特征1:
缩水产品（经由薄壁）缩水熔接线
成品的熔接线在很多时候表现出差的光学和机械性能。会出现槽口和/或者变色。槽口在黑或者透明的平滑、高光部件上尤其明显。变色在金属色泽的部件也尤其明显。熔接线熔接线应力发白/应力开裂应力发白/应力开裂欠注欠注
物理特征
有几方面原因导致欠注
注射量太小
因排气问题导致的阻止熔体流动
射胶压力不足够
某些横截面过早凝固（如：低的注射
速度或者错误的模温控制）欠注飞边/溢胶飞边/溢胶飞边/溢胶顶针痕顶针痕顶针痕脱模变形脱模变形脱模变形谢谢
