GRF薄壁空心管现浇钢筋混凝土空心楼盖板施工方案

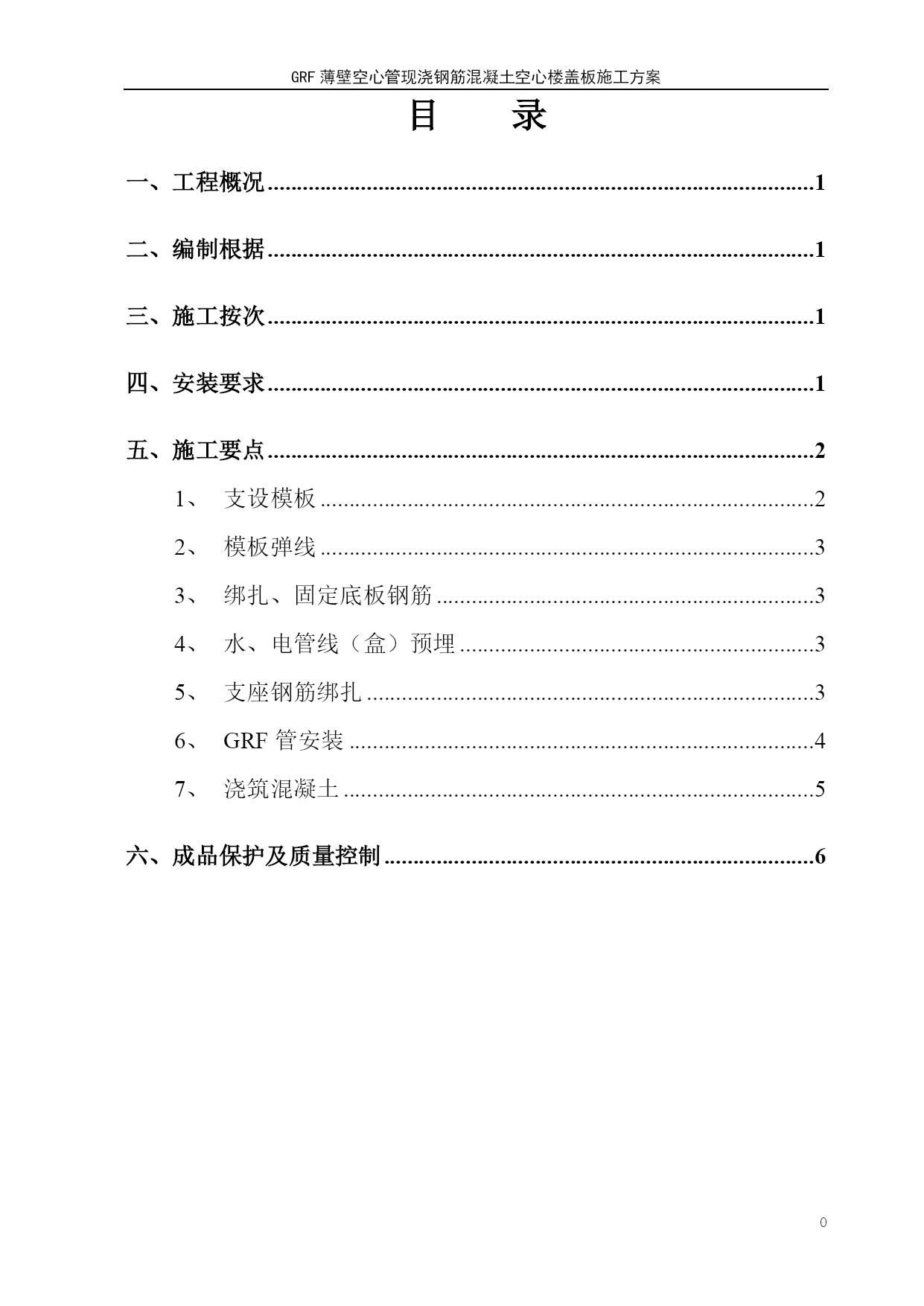

目录
TOC\o"1-6"\h\z\uHYPERLINK\l"_Toc129937668"一、工程概况 PAGEREF_Toc129937668\h1
HYPERLINK\l"_Toc129937669"二、编制根据 PAGEREF_Toc129937669\h1
HYPERLINK\l"_Toc129937670"三、施工按次 PAGEREF_Toc129937670\h1
HYPERLINK\l"_Toc129937671"四、安装要求 PAGEREF_Toc129937671\h1
HYPERLINK\l"_Toc129937672"五、施工要点 PAGEREF_Toc129937672\h2
HYPERLINK\l"_Toc129937673"1、 支设模板 PAGEREF_Toc129937673\h2
HYPERLINK\l"_Toc129937674"2、 模板弹线 PAGEREF_Toc129937674\h3
HYPERLINK\l"_Toc129937675"3、 绑扎、固定底板钢筋 PAGEREF_Toc129937675\h3
HYPERLINK\l"_Toc129937676"4、 水、电管线（盒）预埋 PAGEREF_Toc129937676\h3
HYPERLINK\l"_Toc129937677"5、 支座钢筋绑扎 PAGEREF_Toc129937677\h3
HYPERLINK\l"_Toc129937678"6、 GRF管安装 PAGEREF_Toc129937678\h4
HYPERLINK\l"_Toc129937679"7、 浇筑混凝土 PAGEREF_Toc129937679\h5
HYPERLINK\l"_Toc129937680"六、成品保护及质量控制 PAGEREF_Toc129937680\h6

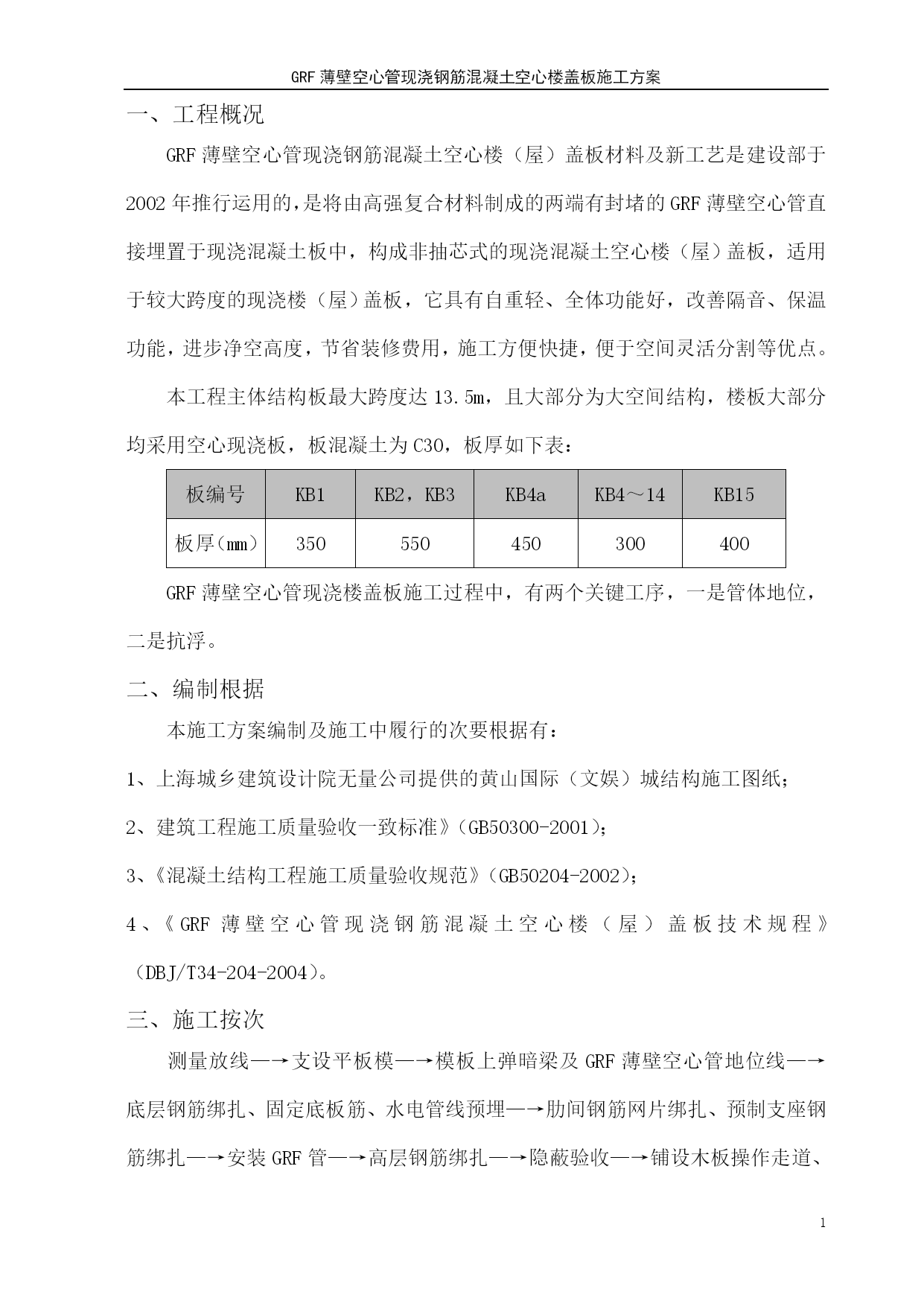

一、工程概况
GRF薄壁空心管现浇钢筋混凝土空心楼（屋）盖板材料及新工艺是建设部于2002年推行运用的，是将由高强复合材料制成的两端有封堵的GRF薄壁空心管直接埋置于现浇混凝土板中，构成非抽芯式的现浇混凝土空心楼（屋）盖板，适用于较大跨度的现浇楼（屋）盖板，它具有自重轻、全体功能好，改善隔音、保温功能，进步净空高度，节省装修费用，施工方便快捷，便于空间灵活分割等优点。
本工程主体结构板最大跨度达13.5m，且大部分为大空间结构，楼板大部分均采用空心现浇板，板混凝土为C30，板厚如下表：
板编号KB1KB2，KB3KB4aKB4～14KB15板厚（mm）350550450300400GRF薄壁空心管现浇楼盖板施工过程中，有两个关键工序，一是管体地位，二是抗浮。
二、编制根据
本施工方案编制及施工中履行的次要根据有：
1、上海城乡建筑设计院无量公司提供的黄山国际（文娱）城结构施工图纸；
2、建筑工程施工质量验收一致标准》（GB50300-2001）；
3、《混凝土结构工程施工质量验收规范》（GB50204-2002）；
4、《GRF薄壁空心管现浇钢筋混凝土空心楼（屋）盖板技术规程》（DBJ/T34-204-2004）。
三、施工按次
测量放线—→支设平板模—→模板上弹暗梁及GRF薄壁空心管地位线—→底层钢筋绑扎、固定底板筋、水电管线预埋—→肋间钢筋网片绑扎、预制支座钢筋绑扎—→安装GRF管—→高层钢筋绑扎—→隐蔽验收—→铺设木板操作走道、安装混凝土保送泵—→浇筑混凝土—→养护混凝土—→模板拆除
四、安装要求
GRF薄壁空心管应按照设计图纸要求的规定进行安装，具体要求如下：
GRF薄壁空心管与周边梁间距≥50mm，两排管之间间距要符合设计要求。
当楼板开有洞口时，GRF薄壁空心管应避让洞口，且空心管与孔口边净距不应小于50mm。
暗梁与柱节点周围600mm不布GRF薄壁空心管，节点处需添加加强筋，于板面附加斜向钢筋5ф12@100，锚入梁部分≥laE。具体施工按照《GRF薄壁空心管现浇钢筋混凝土空心楼（屋）盖板技术规程》（DBJ/T34-204-2004）边柱节点、中柱节点大样图。
薄壁空心管安放必须保持顺直，全体顺直度偏差不大于0.25%。且不大于15mm。

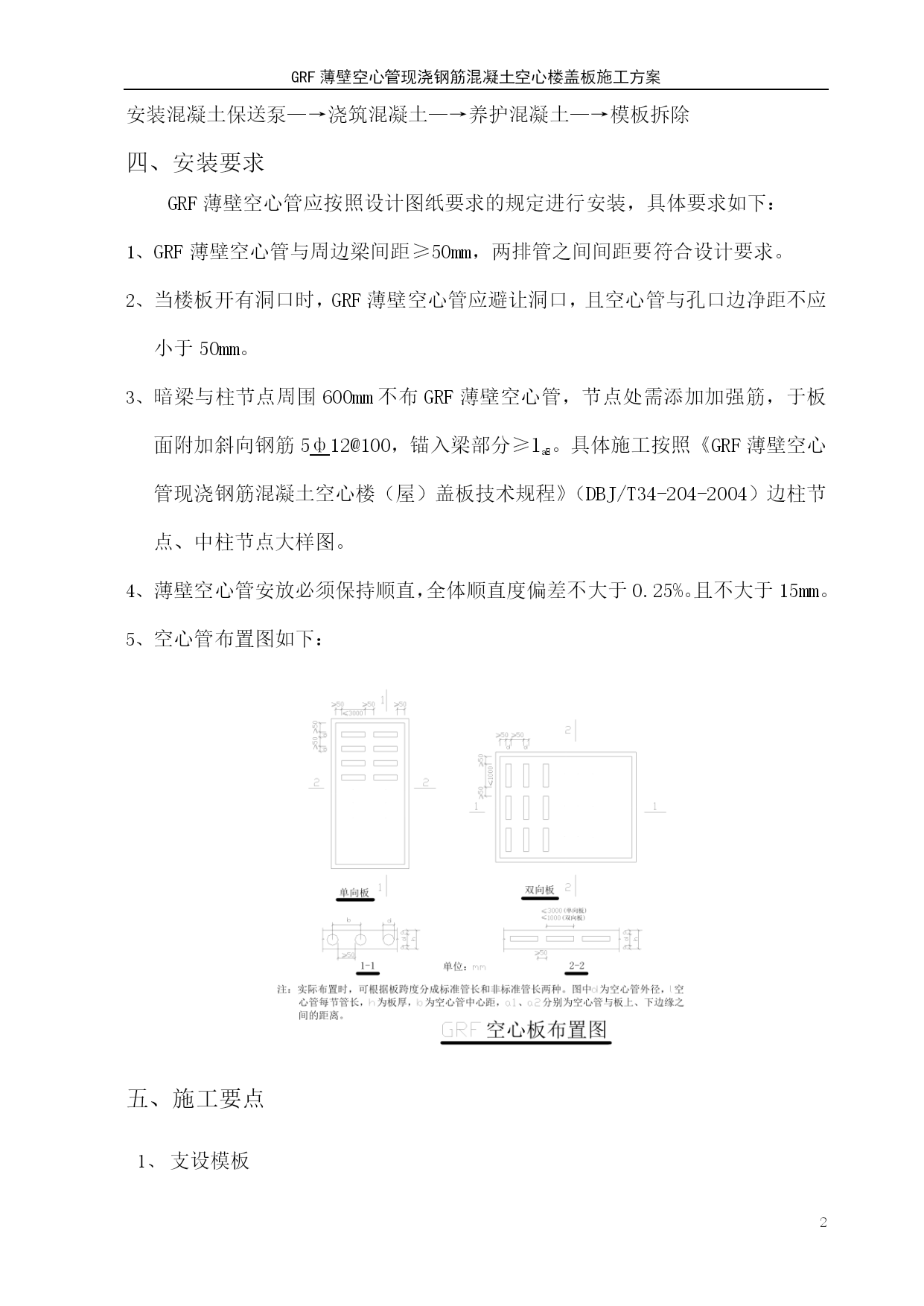

空心管布置图如下：

五、施工要点

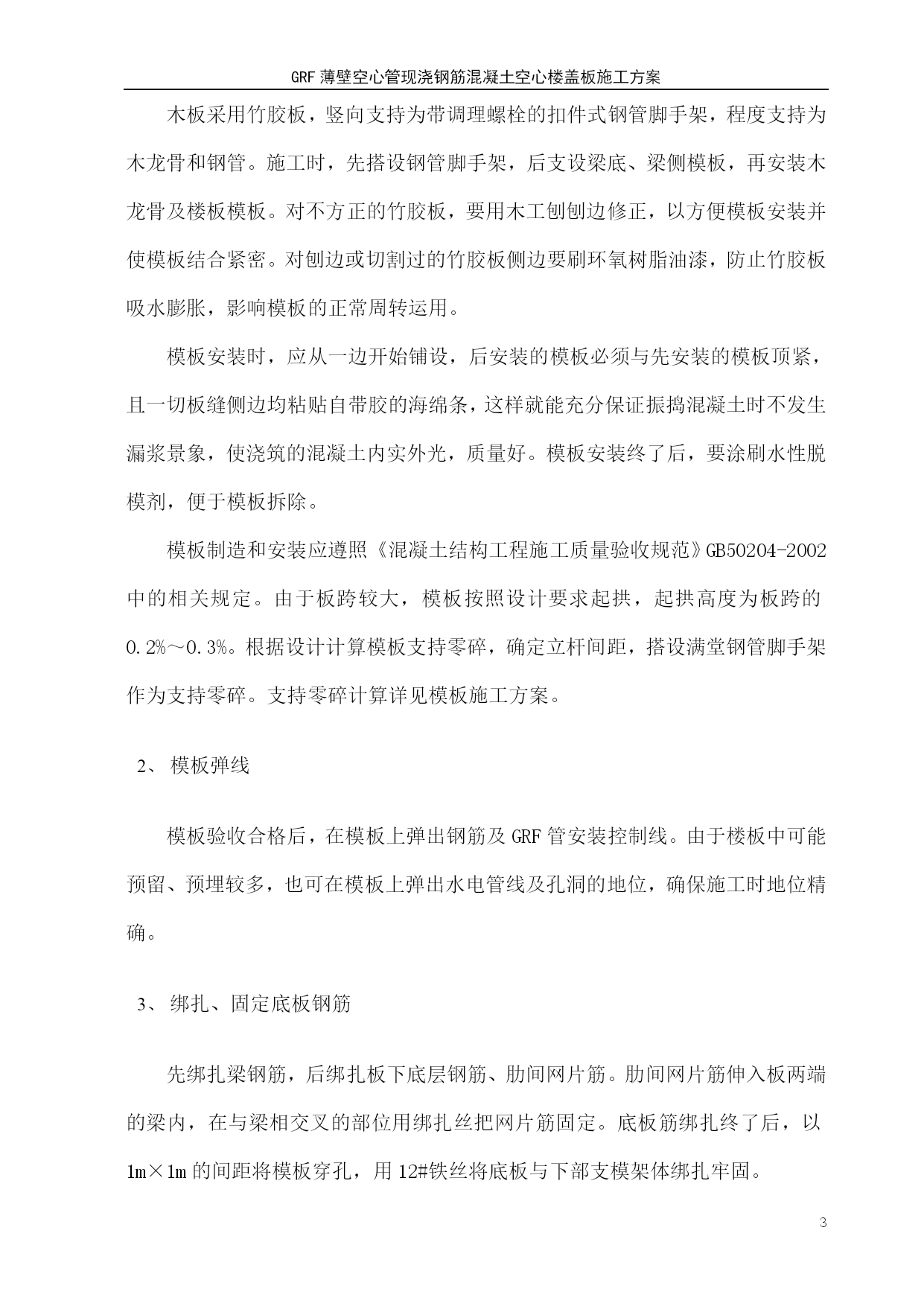

支设模板
木板采用竹胶板，竖向支持为带调理螺栓的扣件式钢管脚手架，程度支持为木龙骨和钢管。施工时，先搭设钢管脚手架，后支设梁底、梁侧模板，再安装木龙骨及楼板模板。对不方正的竹胶板，要用木工刨刨边修正，以方便模板安装并使模板结合紧密。对刨边或切割过的竹胶板侧边要刷环氧树
