TF系列DDS函数信号发生器.pptx

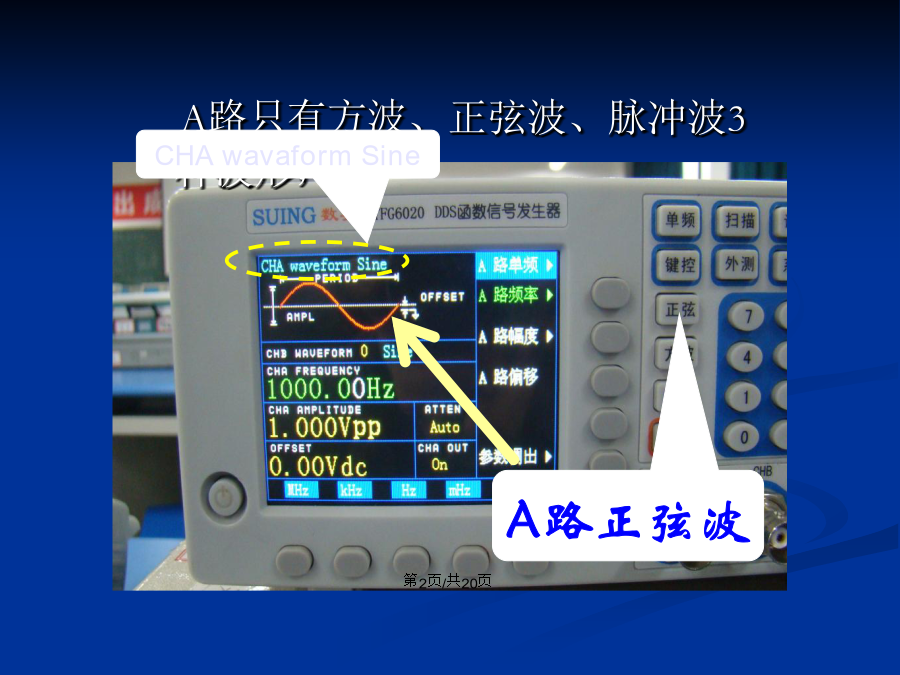

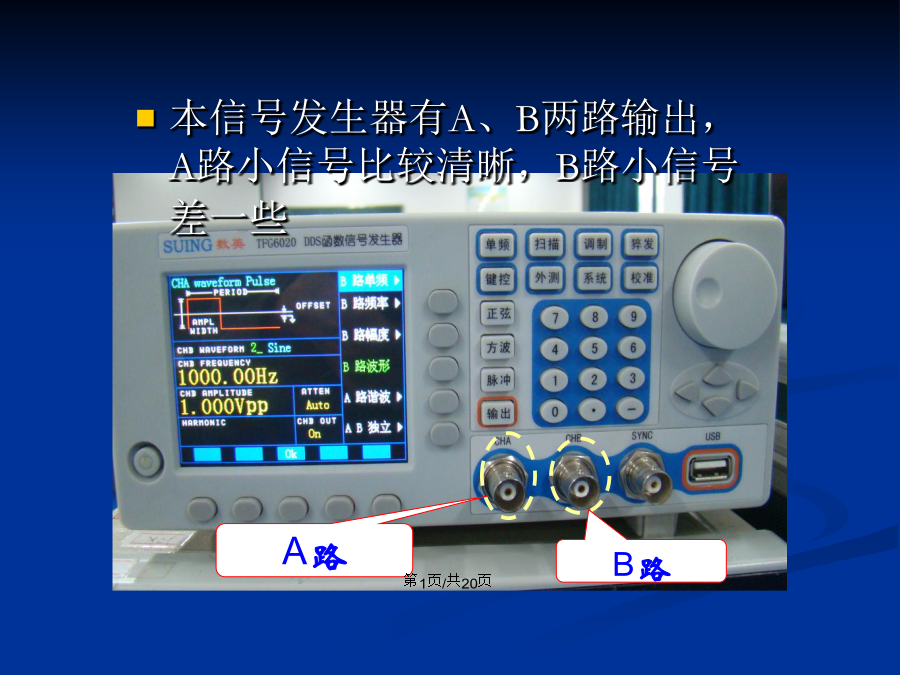

会计学本信号发生器有A、B两路输出，A路小信号比较清晰，B路小信号差一些A路只有方波、正弦波、脉冲波3种波形，A路方波A路脉冲波右侧常用按钮
【单频】：A、B路的切换。右侧常用按钮
【单频】：A、B路的切换。【输出】：波形“输出/关闭”开关，屏幕右下方显示“on”有波形输出，显示“off”无波形，这时应按一下【输出】按钮。显示绿色的选项表示选中，可更改此项值。

【A路频率】和【周期】的切换：如改变A路频率，可从右侧数字键盘直接输入数字，再按屏幕下方对应的单位确认。
还可通过左右方向键，选择哪一位可调【A路幅度】和【衰减】的切换：【A路幅度】此项屏幕下方有4个符号，分别为：Vpp，mVpp——峰峰值；Vrms，mVrms——有效值基础知识交流电的有效值：有效值是根据电流热效应来规定的，让一个交流电流和一个直流电流分别通过阻值相同的电阻，如果在相同时间内产生的热量相等，那么就把这一直流电的数值叫做这一交流电的有效值。
用Vrms或mVrm表示正弦波：Vpp=2Vrms1、按【单频】选中【B路单频】
B路不能进行周期设定；
B路幅度设定只能用峰峰值，不能用有效值。2、【B路波形】有正弦波、方波、三角波……如果选择三角波，则选“B路波形”，按【2】按键盘。按数字键“0”：正弦波（sine）
按数字键“1”：方波（square）
按数字键“2”：三角波（Triangle）【A路谐波】和【AB相差】的切换，如果要设定A、B两路波形的相位差，则按【A路谐波】按钮出现【AB相差】选项，如相差90°，按90和下方单位〖°〗或90〖deg〗测试内容

几种周期性信号的幅值、有效值及频率的测量
